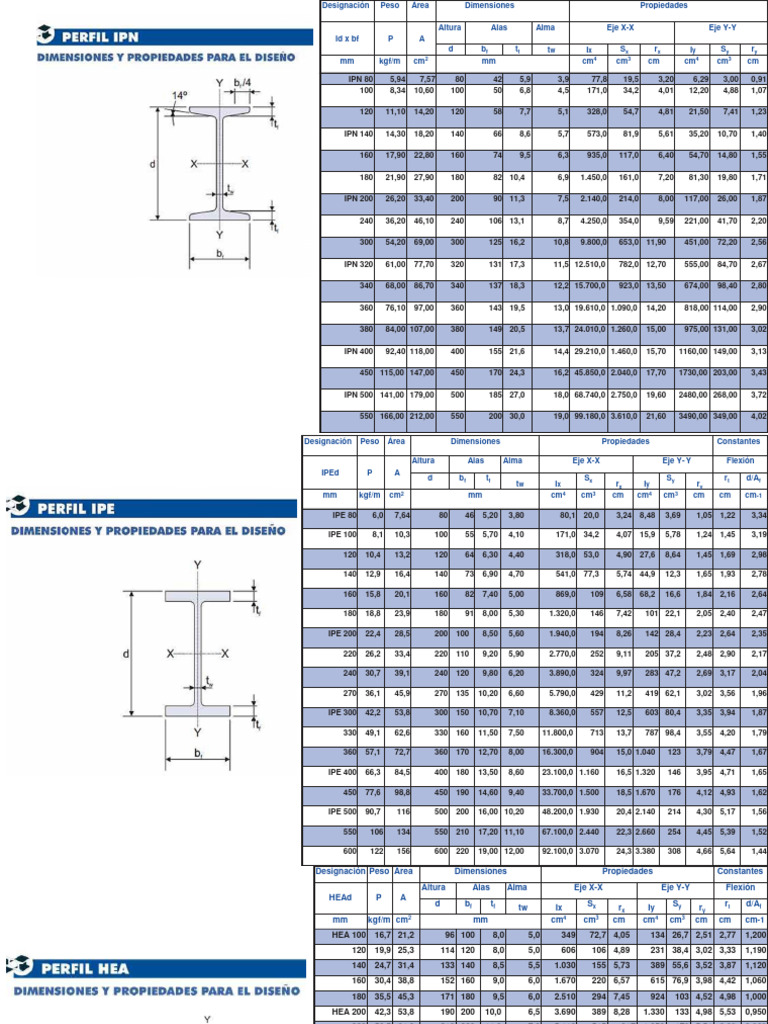

Designación Peso Área Dimensiones Propiedades

Altura Alas Alma Eje X-X Eje Y-Y

Id x bf P A
d bf tf tw Ix Sx rx Iy Sy ry
mm kgf/m cm2 mm cm4 cm3 cm cm4 cm3 cm

IPN 80 5,94 7,57 80 42 5,9 3,9 77,8 19,5 3,20 6,29 3,00 0,91
100 8,34 10,60 100 50 6,8 4,5 171,0 34,2 4,01 12,20 4,88 1,07

120 11,10 14,20 120 58 7,7 5,1 328,0 54,7 4,81 21,50 7,41 1,23

IPN 140 14,30 18,20 140 66 8,6 5,7 573,0 81,9 5,61 35,20 10,70 1,40

160 17,90 22,80 160 74 9,5 6,3 935,0 117,0 6,40 54,70 14,80 1,55

180 21,90 27,90 180 82 10,4 6,9 1.450,0 161,0 7,20 81,30 19,80 1,71

IPN 200 26,20 33,40 200 90 11,3 7,5 2.140,0 214,0 8,00 117,00 26,00 1,87

240 36,20 46,10 240 106 13,1 8,7 4.250,0 354,0 9,59 221,00 41,70 2,20

300 54,20 69,00 300 125 16,2 10,8 9.800,0 653,0 11,90 451,00 72,20 2,56

IPN 320 61,00 77,70 320 131 17,3 11,5 12.510,0 782,0 12,70 555,00 84,70 2,67

340 68,00 86,70 340 137 18,3 12,2 15.700,0 923,0 13,50 674,00 98,40 2,80

360 76,10 97,00 360 143 19,5 13,0 19.610,0 1.090,0 14,20 818,00 114,00 2,90

380 84,00 107,00 380 149 20,5 13,7 24.010,0 1.260,0 15,00 975,00 131,00 3,02

IPN 400 92,40 118,00 400 155 21,6 14,4 29.210,0 1.460,0 15,70 1160,00 149,00 3,13

450 115,00 147,00 450 170 24,3 16,2 45.850,0 2.040,0 17,70 1730,00 203,00 3,43

IPN 500 141,00 179,00 500 185 27,0 18,0 68.740,0 2.750,0 19,60 2480,00 268,00 3,72

550 166,00 212,00 550 200 30,0 19,0 99.180,0 3.610,0 21,60 3490,00 349,00 4,02
Designación Peso Área Dimensiones Propiedades Constantes

Altura Alas Alma Eje X-X Eje Y- Y Flexión

IPEd P A
d bf tf Sx Sy rt d/Af
tw Ix rx Iy ry
mm kgf/m cm2 mm cm4 cm3 cm cm4 cm3 cm cm cm-1

IPE 80 6,0 7,64 80 46 5,20 3,80 80,1 20,0 3,24 8,48 3,69 1,05 1,22 3,34

IPE 100 8,1 10,3 100 55 5,70 4,10 171,0 34,2 4,07 15,9 5,78 1,24 1,45 3,19

120 10,4 13,2 120 64 6,30 4,40 318,0 53,0 4,90 27,6 8,64 1,45 1,69 2,98

140 12,9 16,4 140 73 6,90 4,70 541,0 77,3 5,74 44,9 12,3 1,65 1,93 2,78

160 15,8 20,1 160 82 7,40 5,00 869,0 109 6,58 68,2 16,6 1,84 2,16 2,64

180 18,8 23,9 180 91 8,00 5,30 1.320,0 146 7,42 101 22,1 2,05 2,40 2,47

IPE 200 22,4 28,5 200 100 8,50 5,60 1.940,0 194 8,26 142 28,4 2,23 2,64 2,35

220 26,2 33,4 220 110 9,20 5,90 2.770,0 252 9,11 205 37,2 2,48 2,90 2,17

240 30,7 39,1 240 120 9,80 6,20 3.890,0 324 9,97 283 47,2 2,69 3,17 2,04

270 36,1 45,9 270 135 10,20 6,60 5.790,0 429 11,2 419 62,1 3,02 3,56 1,96

IPE 300 42,2 53,8 300 150 10,70 7,10 8.360,0 557 12,5 603 80,4 3,35 3,94 1,87

330 49,1 62,6 330 160 11,50 7,50 11.800,0 713 13,7 787 98,4 3,55 4,20 1,79

360 57,1 72,7 360 170 12,70 8,00 16.300,0 904 15,0 1.040 123 3,79 4,47 1,67

IPE 400 66,3 84,5 400 180 13,50 8,60 23.100,0 1.160 16,5 1.320 146 3,95 4,71 1,65

450 77,6 98,8 450 190 14,60 9,40 33.700,0 1.500 18,5 1.670 176 4,12 4,93 1,62

IPE 500 90,7 116 500 200 16,00 10,20 48.200,0 1.930 20,4 2.140 214 4,30 5,17 1,56

550 106 134 550 210 17,20 11,10 67.100,0 2.440 22,3 2.660 254 4,45 5,39 1,52

600 122 156 600 220 19,00 12,00 92.100,0 3.070 24,3 3.380 308 4,66 5,64 1,44
Designación Peso Área Dimensiones Propiedades Constantes
Altura Alas Alma Eje X-X Eje Y-Y Flexión
HEAd P A
d bf tf tw Ix Sx rx Iy Sy ry rt d/Af
mm kgf/m cm2 mm cm4 cm3 cm cm4 cm3 cm cm cm-1
HEA 100 16,7 21,2 96 100 8,0 5,0 349 72,7 4,05 134 26,7 2,51 2,77 1,200
120 19,9 25,3 114 120 8,0 5,0 606 106 4,89 231 38,4 3,02 3,33 1,190
140 24,7 31,4 133 140 8,5 5,5 1.030 155 5,73 389 55,6 3,52 3,87 1,120
160 30,4 38,8 152 160 9,0 6,0 1.670 220 6,57 615 76,9 3,98 4,42 1,060
180 35,5 45,3 171 180 9,5 6,0 2.510 294 7,45 924 103 4,52 4,98 1,000
HEA 200 42,3 53,8 190 200 10,0 6,5 3.690 389 8,28 1.330 133 4,98 5,53 0,950
220 50,5 64,3 210 220 11,0 7,0 5.410 515 917 1.950 178 5,51 6,08 0,868
240 60,3 76,8 230 240 12,0 7,5 7.760 675 10,1 2.770 231 6,00 6,64 0,799
260 68,2 86,8 250 260 12,5 7,5 10.500 836 11,0 3.660 282 6,50 7,20 0,769
280 76,4 97,3 270 280 13,0 8,0 13.700 1.010 11,9 4.760 340 7,00 7,74 0,742
HEA 300 88,3 113 290 300 14,0 8,5 18.300 1.260 12,7 6.310 420 7,49 8,30 0,690
320 97,6 124 310 300 15,5 9,0 22.900 1.480 13,6 6.980 465 7,49 8,30 0,667
340 105 133 330 300 16,5 9,5 27.700 1.680 14,4 7.430 495 7,46 8,28 0,667
360 112 143 350 300 17,5 10,0 33.100 1.890 15,2 7.880 525 7,43 8,26 0,667
HEA 400 125 159 390 300 19,0 11,0 45.100 2.310 16,8 8.560 571 7,34 8,21 0,684
450 140 178 440 300 21,0 11,5 63.700 290 18,9 9.460 631 7,29 8,18 0,698
500 155 198 490 300 23,0 12,0 87.000 3.550 21,0 10.400 691 7,24 8,15 0,710
550 166 212 540 300 24,0 12,5 112.000 4.150 23,0 10.800 721 7,15 8,10 0,750
HEA 600 178 226 590 300 25,0 13,0 141.000 4.790 25,0 11.300 751 7,05 8,06 0,787
650 190 242 640 300 26,0 13,5 175.000 5.470 26,9 11.700 781 6,96 8,01 0,821
HEA 700 204 260 690 300 27,0 14,5 215.000 6.240 28,7 12.200 812 6,84 7,94 0,852
800 224 286 790 300 28,0 15,0 303.000 7.680 32,6 12.600 842 6,65 7,85 0,940
900 252 321 890 300 30,0 16,0 422.000 9.480 36,3 13.500 903 6,50 7,76 0,989
1000 272 347 990 300 31,0 16,5 554.000 11.200 40,0 14.000 933 6,35 7,67 1,060
Designación Peso Área Dimensiones Propiedades Constantes

Altura Alas Alma Eje X-X Eje Y-Y Flexión

HEBd P A
d bf tf tw Ix Sx rx Iy Sy ry rt d/Af
mm kgf/m cm2 mm cm4 cm3 cm cm4 cm3 cm cm cm-1

HEB 100 20,4 26,0 100 100 10,0 6,0 449 89,9 4,15 167 33,4 2,53 2,78 1,000

120 26,7 34,0 120 120 11,0 6,5 864 144 5,04 317 52,9 3,05 3,33 0,909

140 33,7 43,0 140 140 12,0 7,0 1.510 216 5,93 549 78,5 3,58 3,89 0,833

160 42,6 54,3 160 160 13,0 8,0 2.490 311 6,78 889 111 4,05 4,43 0,769

180 51,2 65,3 180 180 14,0 8,5 3.830 426 7,66 1.360 151 4,57 4,99 0,714

HEB 200 61,3 78,1 200 200 15,0 9,0 5.700 570 8,54 2.000 200 5,06 5,54 0,667

220 71,5 91,0 220 220 16,0 9,5 8.090 736 9,43 2.840 258 5,59 6,10 0,625

240 83,2 106 240 240 17,0 10,0 11.300 938 10,3 3.920 327 6,08 6,65 0,588

260 93 118 260 260 17,5 10,0 14.900 1.150 11,2 5.130 395 6,58 7,21 0,571

280 103 131 280 280 18,0 10,5 19.300 1.380 12,1 6.590 471 7,08 7,76 0,556

HEB 300 117 149 300 300 19,0 11,0 25.200 1.680 13,0 8.560 571 7,58 8,32 0,526

320 127 161 320 300 20,5 11,5 30.800 1.930 13,8 9.230 616 7,57 8,31 0,520

340 134 171 340 300 21,5 12,0 36.700 2.160 14,6 9.680 646 7,53 8,29 0,527

360 142 181 360 300 22,5 12,5 43.200 2.400 15,5 10.100 676 7,49 8,27 0,533

HEB 400 155 198 400 300 24,0 13,5 57.700 2.880 17,1 10.800 721 7,39 8,22 0,556

450 171 218 450 300 26,0 14,0 79.900 3.550 19,1 11.700 781 7,33 8,19 0,577

500 187 239 500 300 28,0 14,5 107.000 4.290 21,2 12.600 841 7,27 8,16 0,595

550 199 254 550 300 29,0 15,0 137.000 4.970 23,2 13.100 871 7,17 8,11 0,632

HEB 600 212 270 600 300 30,0 15,5 171.000 5.700 25,2 13.500 902 7,08 8,06 0,667

650 225 286 650 300 31,0 16,0 211.000 6.480 27,1 14.000 932 6,99 8,01 0,699
Designación Peso Área Dimensiones Propiedades Constantes

Altura Alas Alma Eje X-X Eje Y-Y Flexión

UPNd P A
d bf tf Sx Sy rt d/Af
tw Ix rx Iy ry
mm kgf/m cm2 mm cm4 cm3 cm cm4 cm3 cm cm cm-1

UPN 80 8,7 11,0 80 45 8,0 6,0 106 26,5 3,10 19,4 6,35 1,3 1,45 1,29

UPN 100 10,6 13,5 100 50 8,5 6,0 205 41,1 3,91 29,1 8,45 1,5 1,55 1,46

120 13,3 17,0 120 55 9,0 7,0 364 60,7 4,63 43,1 11,1 1,6 1,61 1,50

140 16,0 20,4 140 60 10,0 7,0 605 86,4 5,45 62,5 14,7 1,8 1,76 1,69

160 18,9 24,0 160 65 10,5 7,5 925 116 6,21 85,0 18,2 1,9 1,84 1,80

180 22,0 28,0 180 70 11,0 8,0 1.350 150 6,96 113 22,4 2,0 1,93 1,90

UPN 200 25,3 32,2 200 75 11,5 8,5 1.910 191 7,71 148 26,9 2,1 2,01 2,00

220 29,4 37,4 220 80 12,5 9,0 2.690 245 8,48 196 33,5 2,3 2,14 2,14

240 33,2 42,3 240 85 13,0 9,5 3.600 300 9,22 247 39,5 2,4 2,24 2,24

260 37,9 48,3 260 90 14,0 10,0 4.820 371 10,0 317 47,8 2,6 2,37 2,38

280 41,9 53,4 280 95 15,0 10,0 6.280 448 10,8 398 57,1 2,7 2,53 2,60

UPN 300 46,1 58,8 300 100 16,0 10,0 8.030 535 11,7 493 67,6 2,9 2,70 2,81
Designación Peso Área Dimensiones Propiedades Constantes

Altura Alas Alma Eje X-X Eje Y-Y Flexión

UPAMd P A
d bf tf Sx Sy rt d/Af
tw Ix rx Iy ry
mm kgf/m cm2 mm cm4 cm3 cm cm4 cm3 cm cm cm-1

5 x 6,70 10,0 12,7 127,0 44,5 7,9 4,8 312,0 49,0 4,90 20,0 6,2 1,23 1,25

6 x 8,20 12,2 15,5 152,4 47,6 7,9 4,8 545,0 72,0 5,90 29,0 8,1 1,30 1,36

7 x 9,80 14,6 18,5 177,8 54,0 9,5 4,8 887,0 100,0 6,90 40,0 10,2 1,37 1,48

8 x 11,50 17,1 21,8 203,4 57,2 9,5 6,4 1.357,0 133,0 7,90 55,0 12,8 1,45 1,59

9 x 13,40 20,0 25,4 228,6 60,3 11,1 6,4 1.994,0 174,0 8,80 73,0 15,8 1,53 1,78

10 x 15,30 22,8 28,9 254,0 66,7 11,1 6,4 2.805,0 221,0 9,80 95,0 19,0 1,61 1,81

12 x 20,73 30,9 39,3 304,8 76,2 12,7 7,9 5.369,0 352,0 11,70 161,0 28,4 1,77 2,03

15 x 33,90 50,5 64,2 381,0 85,7 15,9 9,5 13.110,0 688,0 14,30 338,0 50,9 2,00 2,30
Designació Peso Área Dimensiones Propiedades Constantes
n

Altura Alas Alma Eje X-X Eje Y-Y Flexión

UPLd P A
d bf tf Sx rx Sy ry rt d/Af
tw Ix Iy
mm kgf/ cm2 mm cm4 cm3 cm cm4 cm3 cm cm cm-1
m

UPL 80 6,08 7,75 80,0 35,0 7,0 4,5 74,4 18,6 3,10 7,8 3,2 1,00 1,10

UPL 100 8,20 10,50 100,0 40,0 8,0 5,0 155,0 30,9 3,92 13,5 4,8 1,15 1,22

UPL 120 9,58 12,20 120,0 45,0 8,0 5,0 266,0 44,3 4,67 19,8 6,1 1,27 1,31
