Note de Calcul Modif CTC 2

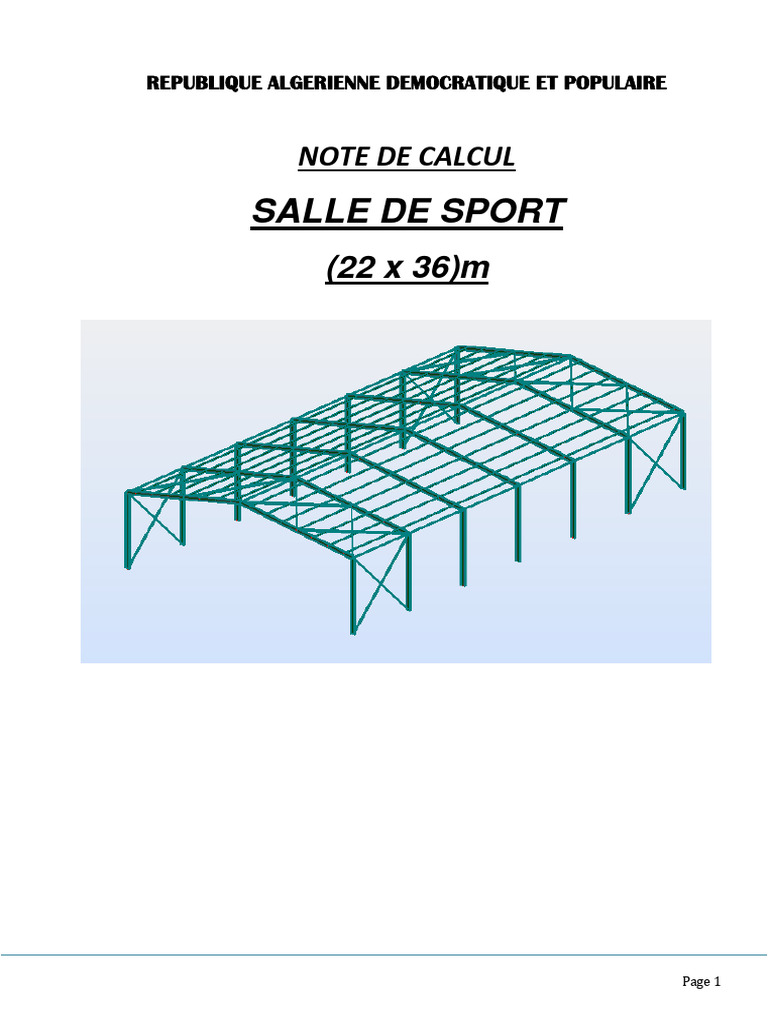

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE
NOTE DE CALCUL
SALLE DE SPORT
(22 x 36)m
Page 1
SYMBOLES UTILISES
Les principaux symboles utilisés sont les suivants :
✓ CHARGES
G : Charges permanentes
P : Surcharges d’entretien
Nn : Neige normale
Ne: Neige extrême
Vn : Vent normal
Ve : Vent extrême
Fe : Force d’entraînement
✓ SOLLICITATIONS
Qx : Charge appliquée dans le plan ⊥ à l’âme

Qy : Charge appliquée dans le plan de l’âme
Mx : Moment fléchissant autour de l’axe xx causé par la charge Qy
My : Moment fléchissant autour de l’axe yy causé par la charge Qx
N : Effort normal
T : Effort tranchant
✓ CARACTERISTIQUE DU MATERIAU
E : Module d’élasticité longitudinale
σe : Contrainte limite d’élasticité
ν : Coefficient de Poisson
✓ CARACTERISTIQUE GEOMETRIQUE DES SECTIONS

A : Aire de la section transversale
I : Moment d’inertie de flexion
W : Module de résistance de la section
p: Poids propre
i : rayon de giration
t : Epaisseur
xx’ : Axe parallèle aux semelles (Axe fort)
yy’ :Axe perpendiculaire aux semelles (Axe faible)
✓ AUTRES SYMBOLES
σ : Contrainte normale
τ : Contrainte de cisaillement
Δ : Déplacement
λ : Elancement
f : Flèche
fad : Flèche admissible
Page 2
DONNES GENERALES DU PROJET
I-Présentation de l’ouvrage
❖ L’objet de cette note de calcul est de présenter l’étude de génie civil d’unesalle de sport,
implanté en zone I.
II-Analyse de la structure:
1-Caractéristiques mécaniques des matériaux:
Nuance d’acier FeE24 fy= 235,00Mpa
1-1-Béton
Le béton utilisé est dosé à 350 kg/m3 de ciment CPJ425, il est composé de
1) Ciment CPJ425
2) Sable (ds<5 mm)
3) Gravier (7<ds<25 mm)
1-2-Les aciers
➢ Armatures de type 1 à haute adhérence Fe E400.
1-3- Réalisation de l’assemblage :
Les assemblages principaux des systèmes structuraux sont assurés par:
• Boulons à haute résistance type HR 8.8
III-Les documents techniques réglementairesutilisent :
▪ [1] Ministre de l’Habitat « Règlement neige & vent (RNV Version 2013) »
▪ [2] Le règlement utilisé pour l’étude des structures en CM est : EC3-CM97
▪ [3] R.P.A 99 Version 2003.
▪ [4] Charges permanentes et charges d’exploitation D.T.R B.C.2.2.
▪ [5] BAEL 91 rev.99.
Page 3
EVALUATION DES CHARGES
A- CHARGES PERMANENTES : G ( par m2 de la couverture)
✓ tôle est accessoires de pose : ...............................................17 kg/m2

✓ poids propre de la panne : (estimé).................................. 12 kg/ml
B- SURCHARGES D’ENTRETIEN : P
✓ deux charges concentrées de 100 kg chacune situées à 1/3 et 2/3

de la portée.
✓ Dans le cas de toitures inaccessibles en considère uniquement dans les calculs, une charge
d’entretien qui est égales aux poids d’un ouvrier et son assistant et qui est équivalente à deux
charges concentrées de 100 kg chacune situées à 1/3 et 2/3 de la portée de la panne.
Remarque :
Par raison de simplicité on prend des fois comme charge
d’entretien une charge globale de 75 kg/m2 de la surface de lacouverture.
C- SURCHARGE CLIMATIQUE DU VENT : V (perpendiculaire au versant).
✓ Vn = Vent normal(vers le haut)

✓ Ve= Vent extrême= 1.75 Vn
✓ Vn = Vent normal(vers le bas)
✓ Ve = Vent extrême= 1.75 Vn
D- SURCHARGE CLIMATIQUE DE NEIGE : N (par projection horizontale).
✓ Nn = Neige normale
✓ Ne = Neige extrême= 5/3 Nn
Page 4
Vue de la structure
Données - Barres
Noeud Noeud Longueur Gamma Type de
Barre Section Matériau
1 2 [m] [Deg] barre
1 1 2 IPE 360 ACIER 6,00 0,0 Poteau
3 2 5 IPE 330 ACIER 11,15 0,0 Poutre
4 4 5 IPE 330 ACIER 11,15 0,0 Poutre
7 7 10 IPE 330 ACIER 11,15 0,0 Poutre
8 9 10 IPE 330 ACIER 11,15 0,0 Poutre
9 11 12 IPE 360 ACIER 6,00 0,0 Poteau
10 13 14 IPE 360 ACIER 6,00 0,0 Poteau
11 12 15 IPE 330 ACIER 11,15 0,0 Poutre
12 14 15 IPE 330 ACIER 11,15 0,0 Poutre
13 16 17 IPE 360 ACIER 6,00 0,0 Poteau
14 18 19 IPE 360 ACIER 6,00 0,0 Poteau
15 17 20 IPE 330 ACIER 11,15 0,0 Poutre
16 19 20 IPE 330 ACIER 11,15 0,0 Poutre
17 21 22 IPE 360 ACIER 6,00 0,0 Poteau
18 23 24 IPE 360 ACIER 6,00 0,0 Poteau
19 22 25 IPE 330 ACIER 11,15 0,0 Poutre
20 24 25 IPE 330 ACIER 11,15 0,0 Poutre
21 26 27 IPE 360 ACIER 6,00 0,0 Poteau
Page 5
22 28 29 IPE 360 ACIER 6,00 0,0 Poteau
23 27 30 IPE 330 ACIER 11,15 0,0 Poutre
24 29 30 IPE 330 ACIER 11,15 -0,0 Poutre
25 31 32 IPE 360 ACIER 6,00 0,0 Poteau
26 33 34 IPE 360 ACIER 6,00 0,0 Poteau
27 32 35 IPE 330 ACIER 11,15 0,0 Poutre
28 34 35 IPE 330 ACIER 11,15 0,0 Poutre
29 4 9 HEA 100 ACIER 6,00 0,0 Barre
30 9 14 HEA 100 ACIER 6,00 0,0 Barre
31 14 19 HEA 100 ACIER 6,00 0,0 Barre
32 19 24 HEA 100 ACIER 6,00 0,0 Barre
33 24 29 HEA 100 ACIER 6,00 0,0 Barre
34 29 34 HEA 100 ACIER 6,00 0,0 Barre
35 2 7 HEA 100 ACIER 6,00 0,0 Barre
36 7 12 HEA 100 ACIER 6,00 0,0 Barre
37 12 17 HEA 100 ACIER 6,00 0,0 Barre
38 17 22 HEA 100 ACIER 6,00 0,0 Barre
39 22 27 HEA 100 ACIER 6,00 0,0 Barre
40 27 32 HEA 100 ACIER 6,00 0,0 Barre
41 36 44 IPE 120 ACIER 6,00 0,0 Panne
42 37 45 IPE 120 ACIER 6,00 0,0 Panne
43 38 46 IPE 120 ACIER 6,00 0,0 Panne
44 39 47 IPE 120 ACIER 6,00 0,0 Panne
45 40 48 IPE 120 ACIER 6,00 0,0 Panne
46 41 49 IPE 120 ACIER 6,00 0,0 Panne
47 42 50 IPE 120 ACIER 6,00 0,0 Panne
48 43 51 IPE 120 ACIER 6,00 0,0 Panne
49 52 53 IPE 120 ACIER 6,00 -0,0 Panne
50 54 55 IPE 120 ACIER 6,00 -0,0 Panne
51 56 57 IPE 120 ACIER 6,00 0,0 Panne
52 58 59 IPE 120 ACIER 6,00 -0,0 Panne
53 60 61 IPE 120 ACIER 6,00 -0,0 Panne
54 62 63 IPE 120 ACIER 6,00 -0,0 Panne
55 64 65 IPE 120 ACIER 6,00 -0,0 Panne
56 66 67 IPE 120 ACIER 6,00 -0,0 Panne
57 44 68 IPE 120 ACIER 6,00 0,0 Panne
58 45 69 IPE 120 ACIER 6,00 0,0 Panne
59 46 70 IPE 120 ACIER 6,00 0,0 Panne
60 47 71 IPE 120 ACIER 6,00 0,0 Panne
61 48 72 IPE 120 ACIER 6,00 0,0 Panne
Page 6
62 49 73 IPE 120 ACIER 6,00 0,0 Panne
63 50 74 IPE 120 ACIER 6,00 0,0 Panne
64 51 75 IPE 120 ACIER 6,00 0,0 Panne
65 53 76 IPE 120 ACIER 6,00 -0,0 Panne
66 55 77 IPE 120 ACIER 6,00 -0,0 Panne
67 57 78 IPE 120 ACIER 6,00 0,0 Panne
68 59 79 IPE 120 ACIER 6,00 -0,0 Panne
69 61 80 IPE 120 ACIER 6,00 -0,0 Panne
70 63 81 IPE 120 ACIER 6,00 -0,0 Panne
71 65 82 IPE 120 ACIER 6,00 -0,0 Panne
72 67 83 IPE 120 ACIER 6,00 -0,0 Panne
73 68 84 IPE 120 ACIER 6,00 0,0 Panne
74 69 85 IPE 120 ACIER 6,00 0,0 Panne
75 70 86 IPE 120 ACIER 6,00 0,0 Panne
76 71 87 IPE 120 ACIER 6,00 0,0 Panne
77 72 88 IPE 120 ACIER 6,00 0,0 Panne
78 73 89 IPE 120 ACIER 6,00 0,0 Panne
79 74 90 IPE 120 ACIER 6,00 0,0 Panne
80 75 91 IPE 120 ACIER 6,00 0,0 Panne
81 76 92 IPE 120 ACIER 6,00 -0,0 Panne
82 77 93 IPE 120 ACIER 6,00 -0,0 Panne
83 78 94 IPE 120 ACIER 6,00 0,0 Panne
84 79 95 IPE 120 ACIER 6,00 -0,0 Panne
85 80 96 IPE 120 ACIER 6,00 -0,0 Panne
86 81 97 IPE 120 ACIER 6,00 -0,0 Panne
87 82 98 IPE 120 ACIER 6,00 -0,0 Panne
88 83 99 IPE 120 ACIER 6,00 -0,0 Panne
89 84 100 IPE 120 ACIER 6,00 0,0 Panne
90 85 101 IPE 120 ACIER 6,00 0,0 Panne
91 86 102 IPE 120 ACIER 6,00 0,0 Panne
92 87 103 IPE 120 ACIER 6,00 0,0 Panne
93 88 104 IPE 120 ACIER 6,00 0,0 Panne
94 89 105 IPE 120 ACIER 6,00 0,0 Panne
95 90 106 IPE 120 ACIER 6,00 0,0 Panne
96 91 107 IPE 120 ACIER 6,00 0,0 Panne
97 92 108 IPE 120 ACIER 6,00 -0,0 Panne
98 93 109 IPE 120 ACIER 6,00 -0,0 Panne
99 94 110 IPE 120 ACIER 6,00 0,0 Panne
100 95 111 IPE 120 ACIER 6,00 -0,0 Panne
101 96 112 IPE 120 ACIER 6,00 -0,0 Panne
Page 7
102 97 113 IPE 120 ACIER 6,00 -0,0 Panne
103 98 114 IPE 120 ACIER 6,00 -0,0 Panne
104 99 115 IPE 120 ACIER 6,00 -0,0 Panne
105 100 116 IPE 120 ACIER 6,00 0,0 Panne
106 101 117 IPE 120 ACIER 6,00 0,0 Panne
107 102 118 IPE 120 ACIER 6,00 0,0 Panne
108 103 119 IPE 120 ACIER 6,00 0,0 Panne
109 104 120 IPE 120 ACIER 6,00 0,0 Panne
110 105 121 IPE 120 ACIER 6,00 0,0 Panne
111 106 122 IPE 120 ACIER 6,00 0,0 Panne
112 107 123 IPE 120 ACIER 6,00 0,0 Panne
113 108 124 IPE 120 ACIER 6,00 -0,0 Panne
114 109 125 IPE 120 ACIER 6,00 -0,0 Panne
115 110 126 IPE 120 ACIER 6,00 0,0 Panne
116 111 127 IPE 120 ACIER 6,00 -0,0 Panne
117 112 128 IPE 120 ACIER 6,00 -0,0 Panne
118 113 129 IPE 120 ACIER 6,00 -0,0 Panne
119 114 130 IPE 120 ACIER 6,00 -0,0 Panne
120 115 131 IPE 120 ACIER 6,00 -0,0 Panne
121 116 132 IPE 120 ACIER 6,00 0,0 Panne
122 117 133 IPE 120 ACIER 6,00 0,0 Panne
123 118 134 IPE 120 ACIER 6,00 0,0 Panne
124 119 135 IPE 120 ACIER 6,00 0,0 Panne
125 120 136 IPE 120 ACIER 6,00 0,0 Panne
126 121 137 IPE 120 ACIER 6,00 0,0 Panne
127 122 138 IPE 120 ACIER 6,00 0,0 Panne
128 123 139 IPE 120 ACIER 6,00 0,0 Panne
129 124 140 IPE 120 ACIER 6,00 -0,0 Panne
130 125 141 IPE 120 ACIER 6,00 -0,0 Panne
131 126 142 IPE 120 ACIER 6,00 0,0 Panne
132 127 143 IPE 120 ACIER 6,00 -0,0 Panne
133 128 144 IPE 120 ACIER 6,00 -0,0 Panne
134 129 145 IPE 120 ACIER 6,00 -0,0 Panne
135 130 146 IPE 120 ACIER 6,00 -0,0 Panne
136 131 147 IPE 120 ACIER 6,00 -0,0 Panne
2 CAE
137 3 9 ACIER 8,49 0,0 Barre
90x9
2 CAE
138 4 8 ACIER 8,49 0,0 Barre
90x9
139 4 148 2 CAE ACIER 8,19 90,0 Barre
Page 8
90x9
2 CAE
140 148 5 ACIER 8,19 90,0 Barre
90x9
2 CAE
141 10 149 ACIER 8,19 90,0 Barre
90x9
2 CAE
142 149 9 ACIER 8,19 90,0 Barre
90x9
2 CAE
143 10 150 ACIER 8,19 90,0 Barre
90x9
2 CAE
144 150 7 ACIER 8,19 90,0 Barre
90x9
2 CAE
145 2 151 ACIER 8,19 90,0 Barre
90x9
2 CAE
146 151 5 ACIER 8,19 90,0 Barre
90x9
2 CAE
147 7 1 ACIER 8,49 0,0 Barre
90x9
2 CAE
148 6 2 ACIER 8,49 0,0 Barre
90x9
2 CAE
149 28 34 ACIER 8,49 0,0 Barre
90x9
2 CAE
150 29 33 ACIER 8,49 0,0 Barre
90x9
2 CAE
151 29 152 ACIER 8,19 90,0 Barre
90x9
2 CAE
152 152 30 ACIER 8,19 90,0 Barre
90x9
2 CAE
153 35 153 ACIER 8,19 90,0 Barre
90x9
2 CAE
154 153 34 ACIER 8,19 90,0 Barre
90x9
2 CAE
155 35 154 ACIER 8,19 90,0 Barre
90x9
2 CAE
156 154 32 ACIER 8,19 90,0 Barre
90x9
2 CAE
157 27 155 ACIER 8,19 90,0 Barre
90x9
2 CAE
158 155 30 ACIER 8,19 90,0 Barre
90x9
2 CAE
159 32 26 ACIER 8,49 0,0 Barre
90x9
2 CAE
160 31 27 ACIER 8,49 0,0 Barre
90x9
Page 9
Chargements – Cas
Cas Préfixe Nom du cas Nature Type d'analyse

1 PERM1 G permanente Statique linéaire
2 EXPL1 Q d'exploitation Statique linéaire
3 MOD3 Modale Modale
Sismique RPA 99 (2003) Dir. - Sismique-RPA 99
4 SIS_X4 sismique
masses_X (2003)
Sismique RPA 99 (2003) Dir. - Sismique-RPA 99
5 SIS_Y5 sismique
masses_Y (2003)
Combinaison
6 ELU permanente
linéaire
Combinaison
7 ELS permanente
linéaire
Combinaison
8 0.8G+EX sismique
linéaire
Combinaison
9 0.8G-EX sismique
linéaire
Combinaison
10 0.8G+EY sismique
linéaire
Combinaison
11 0.8G-EY sismique
linéaire
Combinaison
12 G+Q+EX sismique
linéaire
Combinaison
13 G+Q+EY sismique
linéaire
Combinaison
14 G+Q+1.2EX sismique
linéaire
Combinaison
15 G+Q+1.2EY sismique
linéaire
16 EXPL2 VP vent Statique linéaire
17 EXPL3 VD vent Statique linéaire
18 EXPL4 N neige Statique linéaire
19 EXPL5 VPT vent Statique linéaire
Combinaison
20 1.35G+1.5Q+VP+N poids propre
linéaire
Combinaison
21 1.35G+1.5Q+VPT+N poids propre
linéaire
Combinaison
22 1.35G+1.5N+Q+VP poids propre
linéaire
Combinaison
23 1.35G+1.5N+Q+VPT poids propre
linéaire
Page 10
Combinaison
24 1.35G+1.5VP+Q+N poids propre
linéaire
Combinaison
25 G+Q+0.77VP poids propre
linéaire
Combinaison
26 G+Q+0.77N poids propre
linéaire
Combinaison
27 G+VP+0.77Q poids propre
linéaire
Combinaison
28 G+N+0.77Q poids propre
linéaire
Chargements – Valeurs
Type de Valeurs de la
Cas Liste
charge charge
PZ Moins
1 poids propre 1A165
Coef=1,00
(EF) surfacique
1 162 PZ=-1,00[kN/m2]
uniforme
(EF) surfacique
2 162 PZ=-1,00[kN/m2]
uniforme
(EF) surfacique
16 164 PY=0,35[kN/m2]
uniforme
(EF) surfacique
16 165 PY=-0,35[kN/m2]
uniforme
(EF) surfacique
16 161 PX=-0,35[kN/m2]
uniforme
(EF) surfacique
16 163 PX=0,35[kN/m2]
uniforme
(EF) surfacique
17 162 PZ=0,20[kN/m2]
uniforme
(EF) surfacique
18 162 PZ=-0,62[kN/m2]
uniforme
(EF) surfacique
19 162 PZ=-0,35[kN/m2]
uniforme
Page 11
Combinaisons
Type de la
Combinais Type Nature
Nom combinais Définition
on d'analyse du cas
on
Combinais permane
6 (C) ELU EFF 1*1.35+2*1.50
on linéaire nte
Combinais permane
7 (C) ELS DEP (1+2)*1.00
on linéaire nte
8 (C) Combinais
0.8G+EX ACC sismique 1*0.80+4*1.00
(CQC) on linéaire
9 (C) Combinais
0.8G-EX ACC sismique 1*0.80+4*-1.00
(CQC) on linéaire
10 (C) Combinais
0.8G+EY ACC sismique 1*0.80+5*1.00
(CQC) on linéaire
11 (C) Combinais
0.8G-EY ACC sismique 1*0.80+5*-1.00
(CQC) on linéaire
12 (C) Combinais
G+Q+EX ACC sismique (1+2+4)*1.00
(CQC) on linéaire
13 (C) Combinais
G+Q+EY ACC sismique (1+2+5)*1.00
(CQC) on linéaire
14 (C) Combinais
G+Q+1.2EX ACC sismique (1+2)*1.00+4*1.20
(CQC) on linéaire
15 (C) Combinais
G+Q+1.2EY ACC sismique (1+2)*1.00+5*1.20
(CQC) on linéaire
1.35G+1.5Q+VP Combinais poids 1*1.35+2*1.50+(16+18)
20 (C) EFF
+N on linéaire propre *1.00
1.35G+1.5Q+VP Combinais poids 1*1.35+2*1.50+(19+18)
21 (C) EFF
T+N on linéaire propre *1.00
1.35G+1.5N+Q+ Combinais poids 1*1.35+18*1.50+(2+16)
22 (C) EFF
VP on linéaire propre *1.00
1.35G+1.5N+Q+ Combinais poids 1*1.35+18*1.50+(2+19)
23 (C) EFF
VPT on linéaire propre *1.00
1.35G+1.5VP+Q Combinais poids 1*1.35+16*1.50+(2+18)
24 (C) EFF
+N on linéaire propre *1.00
Combinais poids
25 (C) G+Q+0.77VP DEP (1+2)*1.00+16*0.77
on linéaire propre
Combinais poids
26 (C) G+Q+0.77N DEP (1+2)*1.00+18*0.77
on linéaire propre
Combinais poids
27 (C) G+VP+0.77Q DEP (1+16)*1.00+2*0.77
on linéaire propre
Combinais poids
28 (C) G+N+0.77Q DEP (1+18)*1.00+2*0.77
on linéaire propre
Page 12
ETUDE AU VENT
1) Données :
Longueur : 36 m
Largeur : 22 m
Hauteur totale : h = 7.8 m
Lieu d’implantation :
BATNA zone II
Nature du site : Normal
Construction : Non masqué
Ouvertures : Paroi AB : Une ouverture de (2.5×2.8) m.
Paroi BC : Sans ouvertures
Paroi AD : Sans ouvertures
Paroi CD : Sans ouvertures.
2) Calcul des perméabilités des parois μ % :
Le calcul de la perméabilité des parois nous permet de connaître la

Nature de la construction (fermée, ouverte, ou partiellementouverte ?).
✓ Paroi AB : une ouverture de (2.5×2.8) m.

2.5 × 2.8
𝛍= × 100 = 0.88%
22 × 36
μ= 0.88% <5% ⇒la paroi AB est fermée.
✓ Parois BC, AD et CD : sans ouvertures.
μ= 0% <5% ⇒les parois BC, AD et CD sont fermées.
3) Calcul des rapports de dimensions λ :
ℎ 7.8
𝛌𝐚 = = ≅ 0.21
𝑎 36
ℎ 7.8
𝛌𝐛 = = ≅ 0.35
𝑎 22
Page 13
3.1- Calcul du coefficient 𝛄𝟎 :
a- Vent normal à la grande face Sa : (𝛄𝒂
𝟎)
λa= 0.21<0.5 ⇒on calcule (𝛄𝒂

𝟎 ) par le quadrant inférieur gauche
(voir Annexe I) en fonction de λb.
λb= 0.5 ⇒𝛄𝒂

𝟎 = 1.00
b- Vent normal à la petite face Sb : (𝛄𝒃

𝟎)
λb= 0.35 <1.0 ⇒on calcule (𝛄𝒃

𝟎 ) par le quadrant inférieur droit
(voir Annexe I) en fonction de λa.
λa= 0.4⇒𝛄𝒃
𝟎 = 0.95
4) Calcul des coefficients de pression :

4.1- Coefficients de pression extérieures Ce :
a- Vent normal à la petite face Sb : (𝛄𝒃

𝟎) -0.42
1. Parois verticales : -0.35 -0.35
✓ Paroi AB « au vent »:
-0.42
𝒄𝒆 = +𝟎. 𝟖∀𝛄𝒃
𝟎
✓ Parois BC,CD, et AD « sous vent »:
-0.42
𝒄𝒆 = −(𝟏. 𝟑𝛄𝒃
𝟎 − 𝟎. 𝟖) = −𝟎. 𝟒𝟐
2. Versants de toitures : vent // aux génératrices
pour (𝜶= 0 et 𝛄𝒃
𝟎 = 0.95 )⇒𝒄𝒆 = −𝟎. 𝟑𝟓(Voir Annexe II)
b- Vent normal à la grande face Sa : (𝛄𝒂

𝟎)
3. Parois verticales :
✓ Paroi BC « au vent »:
𝒄𝒆 = +𝟎. 𝟖∀𝛄𝒂
𝟎
✓ Parois CD,AD, et AB « sous vent »:
𝒄𝒆 = −(𝟏. 𝟑𝛄𝒂
𝟎 − 𝟎. 𝟖) = −𝟎. 𝟓
4. Versants de toitures : vent ⊥aux génératrices.
pour (𝜶= 10° et 𝛄𝒂

𝟎 = 1.00 )
Versant EF « au vent » ⇒𝒄𝒆 = −𝟎. 𝟔𝟓(Annexe II, quadrant droit)

Versant FG «sous vent » ⇒𝒄𝒆 = −𝟎. 𝟑𝟓(Annexe II, quadrantgauche)
Page 14
4.2- Coefficients de pressions intérieures Ci:
a- Vent normal à la petite face AB : (𝛄𝒃

𝟎)
✓ Parois verticales :
Sur chacune des parois intérieures on applique :
✓ Soit une dépression : 𝒄𝒊 = −𝟎. 𝟔(𝟏. 𝟑𝛄𝒃
𝟎 − 𝟎. 𝟖) = −𝟎. 𝟐𝟔
✓ Soit une pression : 𝒄𝒊 = +𝟎. 𝟔(𝟏. 𝟖 − 𝟏. 𝟑𝛄𝒃

𝟎 ) = +𝟎. 𝟑𝟒
✓ Versants de toitures :
Les coefficients de pression intérieurs pour les versants de toitures
auront les mêmes valeurs que celles des parois intérieures fermées.
✓ Pression intérieure : Ci = +0.34
Versants de toitures (versants EF, et FG) : Ci = +0.34
✓ Dépression intérieure : Ci = -0.26
Versants de toitures (versants EF, et FG) : Ci = -0.26
-0.26
-0.26
+0.34
+0.34
b- Vent normal à la grande face BC : (𝛄𝒂

𝟎)
✓ Parois verticales :
Sur chacune des parois intérieures on applique :
✓ Soit une dépression :𝒄𝒊 = −𝟎. 𝟔(𝟏. 𝟑𝛄𝒂𝟎 − 𝟎. 𝟖) = −𝟎. 𝟑
✓ Soit une pression : 𝒄𝒊 = +𝟎. 𝟔(𝟏. 𝟖 − 𝟏. 𝟑𝛄𝒂𝟎 ) = +𝟎. 𝟑
Page 15
✓ Versants de toitures :
Les coefficients de pression intérieurs pour les versants de toitures
auront les mêmes valeurs que celles des parois intérieures fermées.
✓ Pression intérieure : Ci = +0.30
Versants de toitures (versants EF, et FG) : Ci = +0.30
✓ Dépression intérieure : Ci = -0.30
Versants de toitures (versants EF, et FG) : Ci = -0.30
4.3- Coefficients de pression résultants Cr:
𝒄𝒓 = 𝒄𝒆 − 𝒄𝒊
a- Vent normal à la paroi AB :
Dépression intérieure :
-0.42 -0.16
-0.42 -0.26 +1.06 -0.16
-0.42 -0.16
-0.35 -0.35 -0.09 -0.09
-0.26
Page 16
Pression intérieure :
-0.42 -0.76
-0.42 +0.34 +1.06 -0.76
-0.42 -0.76
-0.35 -0.35 -0.69 -0.69
+0.34
b- Vent normal à la paroi BC :

Dépression intérieure :
Page 17
pression intérieure :
✓ Les actions à retenir pour les calculs :

Construction fermée :
4.4- Calcul de la pression dynamique du vent :

La pression de calcul du vent est donnée par la formule suivante :
ℎ+18
𝑃 = 𝑉𝑛 = 𝑞ℎ 𝑥 𝑘𝑠 𝑥 𝑘𝑚 𝑥 𝛅𝑥 𝑐𝑟 avec𝑞ℎ = 2.5 𝑞
ℎ+60 10
q: pression dynamique du vent à une hauteur h.
q10 = 40 dan/m2 (Zone I) pression dynamique de base calculée à 10
mètre d’altitude ; h=7.8m (hauteur totale de la construction)
h<10 m ⇒qh = q10 = 40 dan/m2
ks = 10 . Coefficient de site égale à l’unité dans le cas d’un site

normale.
k m = 10 .coefficient de masque égale à l’unité dans le cas d’une
construction non masquée.
Page 18
δ: coefficient de réduction donné en fonction de la plus grande
dimension (horizontale ou verticale) de la surface offerte au vent
revenant à chaque élément
✓ Pression dynamique du vent revenant à chaque élément :
Panne :𝑉𝑛 = 40 𝑥 1 𝑥 1 𝑥 0.87 𝑥 (−0.95) = −33.0dan/m2
Panne : 𝑉𝑛 = 40 𝑥 1 𝑥 1 𝑥 0.87 𝑥 (+0.15) = +5.5dan/m2
Ferme :𝑉𝑛 = 40 𝑥 1 𝑥 1 𝑥 0.80 𝑥 (−0.95) = −30.5dan/m2
Ferme : 𝑉𝑛 = 40 𝑥 1 𝑥 1 𝑥 0.80 𝑥 (+0.15) = +5.0dan/m2
Page 19
ETUDE DE LA NEIGE
Calcul de l’action de la neige pour la
construction de la figure cidessous.
✓ Données :
α≅15°
Zone B
Altitude H = 1000 m
1- Charge de neige sur le sol :
Zone B : 𝑆0 = 40𝐻 + 10
H en km. et S0 en kg/m2
S0 = 40×1.0+10 = 50 kg / m2
2- Charge de neige sur la toiture :
La charge minimale de neige S par unité de surface horizontale de
toiture ou de toute autre surface soumise à l’accumulation de la
neige s’obtient par la formule suivante : S
𝐒 = 𝐂. 𝐒𝟎
où :
S0 : Charges de neiges sur le sol en kg/m2
S : Charges de neiges sur le toit en kg/m2
C : Coefficient de forme.(déterminé en
fonction de la forme de la toiture).
3- Cas de charges :
✓ Cas I : Charge de neige répartie sans redistribution par le vent.
0°<∝= 15° <30°
S = C. S0 = 0.8 ×50= 40 kg/m2 : par projection horizontale
S = 40 cos10°= 39.3 kg/m2 : suivant rampant
✓ Cas II : Charge de neige répartie après redistribution par le vent.
0°<∝= 15° <15°
C1 = C2 = C = 0.8
S = C. S0 = 0.8 ×50 = 40 kg/m2 : par projection horizontale
Page 20
✓ Cas III : Charge de neige répartie après redistribution etenlèvement partiel éventuel par
le vent.
0°<∝= 15° <15° ⇒Sans objet
Remarque 1 :
Pour les toitures ayant une pente de : 0°<∝<15° le coefficient de
forme C = 0.8 , quelque soit le cas de charge envisagé.
Remarque 2 :
✓ La charge de neige sen [kg/m2] est équivalente à la charge
de neige normale : 𝑁𝑛 = 𝑆 = 40 𝑘𝑔/𝑚2

✓ La charge de neige extrême est égale à 5/3 la charge de
5
neige normale : 𝑁𝑒 = 𝑁𝑛 = 66 𝑘𝑔/𝑚2
3
40 kg/m2
66 kg/m2
Page 21
FICHIER DE DONNEES
1) Vue de la structure
CALCUL DES CHARGES DE NEIGE ET VENT

selon RNV 2013 DTR-C-2-47
DIMENSIONS DU BATIMENT
Hauteur: 7,80 m
Largeur: 22,00 m
Profondeur: 36,00 m
Flèche de la toiture: 1,80 m
Entraxe des portiques: 6,00 m

Position du sol: 0,00 m
Altitude de la construction: 7,80 m
DONNEES VENT
Région: 2
Type de vent: normal
Site: normal ks = 1,000
Pression de base: 0,44 kPa
Page 22
RESULTATS VENT
Cas de charge: Vent 0 deg sur.(+)

Gamma : 1,000
Coefficients de chargement
surface: 161 Ce : 0,800 Ci : 0,300 Ce-Ci = 0,500

qH : 0,41 kPa Delta : 1,000
qr(z) = 0,20 kPa local
surface: 162 Ce : -0,529 Ci : 0,300 Ce-Ci = -0,829

qH : 0,41 kPa Delta : 1,000
qr(z) = -0,34 kPa local

qH : 0,41 kPa Delta : 1,000

qH : 0,41 kPa Delta : 1,000

qH : 0,41 kPa Delta : 1,000
Cas de charge: Vent 90 deg sur.(+)

Gamma : 1,000
Coefficients de chargement

qH : 0,41 kPa Delta : 1,000

qH : 0,41 kPa Delta : 1,000

qH : 0,41 kPa Delta : 1,000

qH : 0,41 kPa Delta : 1,000
surface: 165 Ce : 0,800 Ci : 0,300 Ce-Ci = 0,500

qH : 0,41 kPa Delta : 1,000
qr(z) = 0,21 kPa local
Page 23
DONNEES NEIGE
Région: B
Altitude géographique: 1037 m
Pression de base - neige accidentelle - Sk : 0,51 kPa
Redistribution: Active
RESULTATS NEIGE
Cas de charge: Neige cas I

barre:4 µ varie de 0,800 en x = 0,000 à 0,800 en x =0,620
Cas de charge: Neige cas IV G/D
Cas de charge: Neige cas IV D/G
Page 24
Vérification des pièces
POTEAUX IPE 360
CALCUL DES STRUCTURES ACIER
----------------------------------------------------------------------------------------------------------------------------- -----------
NORME: Eurocode 3 (ENV 1993-1-1:1992)
TYPE D'ANALYSE: Vérification des pièces
----------------------------------------------------------------------------------------------------------------------------- -----------
FAMILLE:
PIECE: 5 Poteau_5 POINT: 3 COORDONNEE: x = 1.00 L = 6.00 m
----------------------------------------------------------------------------------------------------------------------------------------
CHARGEMENTS:
Cas de charge décisif: 6 ELU 1*1.35+2*1.50
----------------------------------------------------------------------------------------------------------------------------- -----------
MATERIAU:
ACIER fy = 235.00 MPa
----------------------------------------------------------------------------------------------------------------------------------------
PARAMETRES DE LA SECTION: IPE 360

h=36.0 cm gM0=1.10 gM1=1.10
b=17.0 cm Ay=43.18 cm2 Az=35.14 cm2 Ax=72.73 cm2
tw=0.8 cm Iy=16265.60 cm4 Iz=1043.45 cm4 Ix=36.20 cm4
tf=1.3 cm Wely=903.64 cm3 Welz=122.76 cm3
----------------------------------------------------------------------------------------------------------------------------- -----------
EFFORTS INTERNES ET RESISTANCES ULTIMES:
N.sd = 193.15 kN My.sd = -56.10 kN*m Mz.sd = 7.41 kN*m Vy.sd = -2.26 kN
Nc.rd = 1553.76 kN Mply.rd = 217.74 kN*m Mplz.rd = 40.83 kN*m Vply.rd = 532.60 kN
Nb.rd = 437.82 kN Mny.rd = 217.74 kN*m Mnz.rd = 40.20 kN*m Vz.sd = -9.35 kN
Vplz.rd = 433.39 kN
Classe de la section = 1
----------------------------------------------------------------------------------------------------------------------------- -----------
PARAMETRES DE DEVERSEMENT:
----------------------------------------------------------------------------------------------------------------------------------------
PARAMETRES DE FLAMBEMENT:
en y: en z:
Ly = 6.00 m Lambda_y = 0.43 Lz = 6.00 m Lambda_z = 1.69
Lfy = 6.00 m Xy = 0.95 Lfz = 6.00 m Xz = 0.28
Lambda y = 40.12 ky = 1.01 Lambda z = 158.41 kz = 0.64
----------------------------------------------------------------------------------------------------------------------------- -----------
FORMULES DE VERIFICATION:
(My.sd/Mny.rd)^a+(Mz.sd/Mnz.rd)^b = 0.25 < 1.00 (5.35) a=2.00 b=1.00
Nsd/(Xmin*A*fy/gM1)+ky*My.sd/(Wply*fy/gM1)+kz*Mz.sd/(Wplz*fy/gM1) = 0.82 < 1.00 (5.51)
Vy.sd/Vply.rd = 0.00 < 1.00 Vz.sd/Vplz.rd = 0.02 < 1.00 (5.20)
----------------------------------------------------------------------------------------------------- -----------------------------------
DEPLACEMENTS LIMITES
Flèches Non analysé
Déplacements
vx = 0.5 cm < vx max = L/150.00 = 4.0 cm Vérifié
Cas de charge décisif: 7 ELS (1+2)*1.00
vy = 0.0 cm < vy max = L/150.00 = 4.0 cm Vérifié
----------------------------------------------------------------------------------------------------------------------------- -----------
Profil correct !!!
Page 25
Pièce Profil Matériau Lay Laz Ratio Cas
1 Poteau_1 IPE 360 ACIER 40.12 158.41 0.82 6 ELU
TRAVERSES IPE 330

----------------------------------------------------------------------------------------------------------------------------- -----------
NORME:CM66
TYPE D'ANALYSE:Vérification des pièces
----------------------------------------------------------------------------------------------------------------------------- -----------
FAMILLE:
PIECE:7 traverses _7 POINT:1 COORDONNEE: x = 0.00 L = 0.00 m
----------------------------------------------------------------------------------------------------------------------------------------
CHARGEMENTS:
Cas de charge décisif:24 1.35G+1.5VP+Q+N 1*1.35+16*1.50+(2+18)*1.00
----------------------------------------------------------------------------------------------------------------------------------------
MATERIAU:
ACIER fy = 235.00 MPa
----------------------------------------------------------------------------------------------------------------------------- -----------

ht=33.0 cm
bf=16.0 cm Ay=36.80 cm2 Az=24.75 cm2 Ax=62.61 cm2
ea=0.8 cm Iy=11766.90 cm4 Iz=788.14 cm4 Ix=25.70 cm4
es=1.1 cm Wely=713.15 cm3 Welz=98.52 cm3
----------------------------------------------------------------------------------------------------------------------------- -----------
CONTRAINTES: SigN = 28.06/62.61 = 4.48 MPa
SigFy = 49.48/713.15 = 69.38 MPa
SigFz = 3.65/98.52 = 37.03 MPa
----------------------------------------------------------------------------------------------------------------------------- -----------
Page 26
z=1.00 B=1.00 D=1.57 Sig D=52.90 MPa
lD_inf=5.57 m C=1.00 kD=1.78
----------------------------------------------------------------------------------------------------------------------------- -----------
en y: en z:
----------------------------------------------------------------------------------------------------------------------------- -----------
SigN + kD*kFy*SigFy + kFz*SigFz = 4.48 + 1.78*1.00*69.38 + 1.00*37.03 = 164.72 < 235.00 MPa (3.731)
1.54*Tauy = 1.54*1.50 = 2.31 < 235.00 MPa (1.313)
1.54*Tauz = 1.54*5.97 = 9.20 < 235.00 MPa (1.313)
------------------------------------------------------------------------------------------------------------------------- ---------------
Flèches
uy = 0.0 cm < uy max = L/200.00 = 5.6 cm Vérifié
Cas de charge décisif:25 G+Q+0.77VP (1+2)*1.00+16*0.77
uz = 0.4 cm < uz max = L/200.00 = 5.6 cm Vérifié
Cas de charge décisif: 26 G+Q+0.77N (1+2)*1.00+18*0.77
Déplacements Non analysé

----------------------------------------------------------------------------------------------------------------------------- -----------
Profil correct !!!
3 traverses _3 IPE 330 ACIER 81.30 314.15 0.46 6 ELU
7 traverses _7 IPE 330 ACIER 81.30 314.15 0.43 12 G+Q+EX
Page 27
PANNES IPE 120

----------------------------------------------------------------------------------------------------------------------------- -----------
NORME: Eurocode 3 (ENV 1993-1-1:1992)
TYPE D'ANALYSE: Vérification des pièces
----------------------------------------------------------------------------------------------------------------------------- -----------
FAMILLE:
PIECE: 41 Panne_CM66_41 POINT: 1 COORDONNEE: x = 0.00 L = 0.00 m
----------------------------------------------------------------------------------------------------------------------------------------
CHARGEMENTS:
Cas de charge décisif: 6 ELU 1*1.35+2*1.50
----------------------------------------------------------------------------------------------------------------------------- -----------
MATERIAU:
ACIER fy = 235.00 MPa fyb = 235.00 MPa
----------------------------------------------------------------------------------------------------------------------------------------

h=12.0 cm gM0=1.10 gM1=1.10
b=6.4 cm Ay=8.06 cm2 Az=6.31 cm2 Ax=13.21 cm2
tw=0.4 cm Iy=317.75 cm4 Iz=27.67 cm4 Ix=1.71 cm4
tf=0.6 cm Wely=52.96 cm3 Welz=8.65 cm3
----------------------------------------------------------------------------------------------------------------------------- -----------
EFFORTS INTERNES ET RESISTANCES ULTIMES:
N.sd = 2.89 kN My.sd = 1.12 kN*m Mz.sd = 0.03 kN*m Vy.sd = 0.01 kN
Nc.rd = 282.22 kN Mply.rd = 12.97 kN*m Mplz.rd = 2.90 kN*m Vply.rd = 99.46 kN
Mny.rd = 12.97 kN*m Mnz.rd = 2.90 kN*m Vz.sd = 0.10 kN
Vplz.rd = 77.77 kN
Mb.rd = 4.21 kN*m
Classe de la section = 1
----------------------------------------------------------------------------------------------------------------------------- -----------
C1 = 1.13 Mcr = 5.41 kN*m kLT = 0.99
lD_sup=6.00 m C2 = 0.46 XLT = 0.32
----------------------------------------------------------------------------------------------------------------------------- -----------
en y: en z:
----------------------------------------------------------------------------------------------------------------------------- -----------
(My.sd/Mny.rd)^a+(Mz.sd/Mnz.rd)^b = 0.02 < 1.00 (5.35) a=2.00 b=1.00
Nsd/(Xz*A*fy/gM1)+klt*My.sd/(Xlt*Wply*fy/gM1)+kz*Mz.sd/(Wplz*fy/gM1) = 0.28 < 1.00 (5.52)
Vy.sd/Vply.rd = 0.00 < 1.00 Vz.sd/Vplz.rd = 0.00 < 1.00 (5.20)
---------------------------------------------------------------------------------------------------------------- ------------------------
Flèches
uz = 0.4 cm < uz max = L/200.00 = 3.0 cm Vérifié
Déplacements Non analysé

----------------------------------------------------------------------------------------------------------------------------- -----------
Profil correct !!!
Page 28
41 Panne_41
IPE 120 ACIER 122.34 414.59 0.28 6 ELU
42 Panne_42 IPE 120 ACIER 122.34 414.59 0.11 6 ELU
Page 29
Page 30
Page 31
1. CARACTERISTIQUES DU SOL DE FONDATIONS
Il est recommandé un système de fondations superficielles, ancrés à 1.50 m à partir du

niveau 0.00 avec une contrainte admissible du sol égal à sol=1.5 bars.
Page 32
1 Semelle isolée: Semelle13 Nombre: 1
1.1 Données de base
1.1.1 Principes
• Norme pour les calculs géotechniques : DTU 13.12

• Norme pour les calculs béton armé : BAEL 91 mod. 99
• Forme de la semelle : libre
1.1.2 Géométrie:
A = 1,80 (m) a = 0,70 (m)

B = 1,80 (m) b = 0,70 (m)
h1 = 0,30 (m) ex = 0,00 (m)
h2 = 0,30 (m) ey = 0,00 (m)
h4 = 0,10 (m)
a' = 70,0 (cm)

b' = 70,0 (cm)
c1 = 5,0 (cm)
c2 = 3,0 (cm)
1.1.3 Matériaux
• Béton : BETON20; résistance caractéristique = 20,00 MPa

Poids volumique = 2501,36 (kG/m3)
• Aciers longitudinaux : type HA 500 résistance caractéristique =
500,00 MPa
• Armature transversale : type HA 500 résistance caractéristique =
500,00 MPa
1.1.4 Chargements:
Charges sur la semelle:

Cas Nature Groupe N Fx Fy Mx My
(kN) (kN) (kN) (kN*m) (kN*m)
ELU de calcul ---- 207,60 7,17 -0,08 -0,00 -0,00
ELS de calcul ---- 146,46 5,31 -0,06 -0,00 -0,00
Charges sur le talus:

Cas Nature Q1
(kN/m2)
1.1.5 Liste de combinaisons

1/ ELU : ELU N=207,60 Fx=7,17 Fy=-0,08
2/ ELS : ELS N=146,46 Fx=5,31 Fy=-0,06
3/* ELU : ELU N=207,60 Fx=7,17 Fy=-0,08
4/* ELS : ELS N=146,46 Fx=5,31 Fy=-0,06
Page 33
1.2 Dimensionnement géotechnique
1.2.1 Principes
Dimensionnement de la fondation sur:

• Capacité de charge
• Glissement
• Renversement
• Soulèvement
1.2.2 Sol:
Contraintes dans le sol: ELU = 0.15 (MPa) ELS = 0.10 (MPa)
Niveau du sol: N1 = 0,00 (m)

Niveau maximum de la semelle: Na = -0,80 (m)
Niveau du fond de fouille: Nf = -1,50 (m)
Argiles et limons fermes

• Niveau du sol: 0.00 (m)
• Poids volumique: 2039.43 (kG/m3)
• Poids volumique unitaire: 2692.05 (kG/m3)
• Angle de frottement interne: 30.0 (Deg)
• Cohésion: 0.02 (MPa)
1.2.3 États limites
Calcul des contraintes
Type de sol sous la fondation: uniforme

Combinaison dimensionnante ELU : ELU N=207,60 Fx=7,17 Fy=-0,08
Coefficients de chargement: 1.35 * poids de la fondation
1.35 * poids du sol
Résultats de calculs: au niveau du sol
Poids de la fondation et du sol au-dessus de la fondation: Gr = 118,73 (kN)
Charge dimensionnante:
Nr = 326,33 (kN) Mx = 0,05 (kN*m) My = 4,30 (kN*m)
Dimensions équivalentes de la fondation:
B' = 1
L' = 1
Épaisseur du niveau: Dmin = 1,40 (m)
Méthode de calculs de la contrainte de rupture: pressiométrique de contrainte (ELU),

(DTU 13.12, 3.22)
q ELU = 0.15 (MPa)

qu = 0.30 (MPa)
Butée de calcul du sol:

qlim = qu / f = 0.15 (MPa)
f = 2,00
Contrainte dans le sol: qref = 0.10 (MPa)

Coefficient de sécurité: qlim / qref = 1.457 > 1
Page 34
Soulèvement
Soulèvement ELU
1.00 * poids du sol
Nr = 295,55 (kN) Mx = 0,05 (kN*m) My = 4,30 (kN*m)
Surface de contact s = 100,00 (%)
slim = 10,00 (%)
Soulèvement ELS
Combinaison défavorable: ELS : ELS N=146,46 Fx=5,31 Fy=-0,06
1.00 * poids du sol
Nr = 234,40 (kN) Mx = 0,04 (kN*m) My = 3,18 (kN*m)
Surface de contact s = 100,00 (%)
slim = 100,00 (%)
Glissement

1.00 * poids du sol
Nr = 295,55 (kN) Mx = 0,05 (kN*m) My = 4,30 (kN*m)
Dimensions équivalentes de la fondation: A_ = 1,80 (m) B_ = 1,80 (m)
Surface du glissement: 3,24 (m2)
Cohésion: C = 0.02 (MPa)
Coefficient de frottement fondation - sol: tg() = 0,58
Valeur de la force de glissement F = 7,17 (kN)
Valeur de la force empêchant le glissement de la fondation:
- su niveau du sol: F(stab) = 212,57 (kN)
Stabilité au glissement: 29.66 > 1
Renversement
Autour de l'axe OX
1.00 * poids du sol
Nr = 295,55 (kN) Mx = 0,05 (kN*m) My = 4,30 (kN*m)
Moment stabilisateur: Mstab = 265,99 (kN*m)
Moment de renversement: Mrenv = 0,05 (kN*m)
Stabilité au renversement: 5250 > 1
Autour de l'axe OY
Combinaison défavorable: ELU : ELU N=207,60 Fx=7,17 Fy=-0,08
1.00 * poids du sol
Nr = 295,55 (kN) Mx = 0,05 (kN*m) My = 4,30 (kN*m)
Moment stabilisateur: Mstab = 265,99 (kN*m)
Moment de renversement: Mrenv = 4,30 (kN*m)
Stabilité au renversement: 61.86 > 1
Page 35
1.3 Dimensionnement Béton Armé
1.3.1 Principes
• Fissuration : peu préjudiciable

• Milieu : non agressif
• Prise en compte de la condition de non-fragilité : oui
1.3.2 Analyse du poinçonnement et du cisaillement
Poinçonnement

1.00 * poids du sol
Nr = 295,55 (kN) Mx = 0,05 (kN*m) My = 4,30 (kN*m)
Longueur du périmètre critique: 3,74 (m)
Force de poinçonnement: 104,47 (kN)
Hauteur efficace de la section heff = 0,30 (m)
Contrainte de cisaillement: 0,09 (MPa)
Contrainte de cisaillement admissible: 0,60 (MPa)
Coefficient de sécurité: 6.448 > 1
1.3.3 Ferraillage théorique
Semelle isolée:
Aciers inférieurs:
ELU : ELU N=207,60 Fx=7,17 Fy=-0,08

My = 25,03 (kN*m) Asx = 2,40 (cm2/m)
ELU : ELU N=207,60 Fx=7,17 Fy=-0,08

Mx = 23,75 (kN*m) Asy = 2,40 (cm2/m)
As min = 2,40 (cm2/m)
Aciers supérieurs:
A'sx = 0,00 (cm2/m)
A'sy = 0,00 (cm2/m)
As min = 0,00 (cm2/m)
Espacement réglementaire maximal emax = 0,25 (m)
Fût:
Aciers longitudinaux A = 12,60 (cm2) A min. = 11,20 (cm2)
A = 2 * (Asx + Asy)
Asx = 2,80 (cm2) Asy = 3,50 (cm2)
Page 36
1.3.4 Ferraillage réel
2.3.1 Semelle isolée:

Aciers inférieurs:
En X:
16 HA 500 6 l = 1,70 (m) e = 1*-0,82 + 15*0,11
En Y:
16 HA 500 6 l = 1,70 (m) e = 1*-0,82 + 15*0,11
Aciers supérieurs:
2.3.2 Fût
Aciers longitudinaux
En X:
4 HA 500 12 l = 2,46 (m) e = 1*-0,29 + 3*0,20
En Y:
3 HA 500 12 l = 2,51 (m) e = 1*-0,29 + 2*0,29
Armature transversale
4 HA 500 6 l = 2,68 (m) e = 1*0,15 + 1*0,20 + 2*0,09
2 Quantitatif:
• Volume de Béton = 1,12 (m3)
• Surface de Coffrage = 3,00 (m2)
• Acier HA 500
• Poids total = 29,88 (kG)
• Densité = 26,70 (kG/m3)
• Diamètre moyen = 7,3 (mm)
• Liste par diamètres:
Diamètre Longueur Poids

(m) (kG)
6 65,11 14,46
12 17,37 15,42
Page 37
Autodesk Robot Structural Analysis Professional 2010
Calcul de l'Encastrement Traverse-Poteau

Ratio
NF P 22-430
0,45
Général
Assemblage N° : 3
Nom de l’assemblage : Angle de portique
Noeud de la structure : 27
Barres de la structure : 21, 23
Géométrie
Poteau
Profilé : IPE 360
Barre N° : 21
= -90,0 [Deg] Angle d'inclinaison
hc = 360 [mm] Hauteur de la section du poteau
bfc = 170 [mm] Largeur de la section du poteau
twc = 8 [mm] Epaisseur de l'âme de la section du poteau
tfc = 13 [mm] Epaisseur de l'aile de la section du poteau
rc = 18 [mm] Rayon de congé de la section du poteau
Ac = 72,73 [cm2] Aire de la section du poteau
Ixc = 16265,60 [cm4] Moment d'inertie de la section du poteau
Page 38
Matériau : ACIER
ec = 235,00 [MPa] Résistance
Poutre
Profilé : IPE 330
Barre N° : 23
= 9,3 [Deg] Angle d'inclinaison
hb = 330 [mm] Hauteur de la section de la poutre
bf = 160 [mm] Largeur de la section de la poutre
twb = 8 [mm] Epaisseur de l'âme de la section de la poutre
tfb = 12 [mm] Epaisseur de l'aile de la section de la poutre
rb = 18 [mm] Rayon de congé de la section de la poutre
rb = 18 [mm] Rayon de congé de la section de la poutre
Ab = 62,61 [cm2] Aire de la section de la poutre
Ixb = 11766,90 [cm4] Moment d'inertie de la poutre
Matériau : ACIER
eb = 235,00 [MPa] Résistance
Boulons
d= 20 [mm] Diamètre du boulon
Classe = 8.8 Classe du boulon
Fb = 107,80 [kN] Résistance du boulon à la rupture
nh = 2 Nombre de colonnes des boulons
nv = 6 Nombre de rangéss des boulons
h1 = 70 [mm] Pince premier boulon-extrémité supérieure de la platine d'about
Ecartement ei = 100 [mm]
Entraxe pi = 75;75;75;75;75 [mm]
Platine
hp = 510 [mm] Hauteur de la platine
bp = 170 [mm] Largeur de la platine
tp = 20 [mm] Epaisseur de la platine
Matériau : ACIER
ep = 235,00 [MPa] Résistance
Page 39
Jarret inférieur
wd = 160 [mm] Largeur de la platine
tfd = 12 [mm] Epaisseur de l'aile
hd = 170 [mm] Hauteur de la platine
twd = 8 [mm] Epaisseur de l'âme
ld = 490 [mm] Longueur de la platine
Matériau : ACIER
ebu = 235,00 [MPa] Résistance
Raidisseur poteau
Supérieur
hsu = 335 [mm] Hauteur du raidisseur
bsu = 81 [mm] Largeur du raidisseur
thu = 10 [mm] Epaisseur du raidisseur
Matériau : ACIER
esu = 235,00 [MPa] Résistance
Inférieur
hsd = 335 [mm] Hauteur du raidisseur
bsd = 81 [mm] Largeur du raidisseur
thd = 10 [mm] Epaisseur du raidisseur
Matériau : ACIER
esu = 235,00 [MPa] Résistance
Soudures d'angle
aw = 7 [mm] Soudure âme
af = 10 [mm] Soudure semelle
as = 7 [mm] Soudure du raidisseur
afd = 7 [mm] Soudure horizontale
Efforts
Cas : 6: ELU 1*1.35+2*1.50
My = 48,51 [kN*m] Moment fléchissant
Fz = -17,38 [kN] Effort tranchant
Page 40
My = 48,51 [kN*m] Moment fléchissant
Fx = -17,67 [kN] Effort axial
Résultats
Distances de calcul
Bou
lon Type a1 a2 a3 a4 a5 a6 a'1 a'2 a'3 a'4 a'5 a'6 s s1 s2
N°
Intéri
1 36 46 34 48 28 46 40 50
eurs
Centra
2 36 46 28 46 75
ux
Centra
3 36 46 28 46 75
ux
Centra
4 36 46 28 46 75
ux
Centra
5 36 46 28 46 75
ux
Centra
6 36 46 28 46 75
ux
x= 54 [mm] Zone comprimée x = es*(b/ea)
Efforts par boulon - Efforts par boulon - méthode plastique

Boulo
di Ft Fa Fs Fp Fb Fi pi [%]
n N°
1 431 148,43 0,00 323,66 107,95 107,80 > 21,56 100,00
2 356 59,03 66,09 124,63 48,50 107,80 > 17,55 100,00
3 281 59,03 66,09 124,63 48,50 107,80 > 13,54 100,00
4 206 59,03 66,09 124,63 48,50 107,80 > 9,53 100,00
5 131 59,03 66,09 124,63 48,50 107,80 > 5,52 100,00
6 56 59,03 66,09 124,63 48,50 107,80 > 1,51 100,00
di – position du boulon
Ft – effort transféré par la platine de l'élément aboutissant
Fa – effort transféré par l'âme de l'élément aboutissant
Fs – effort transféré par la soudure
Fp – effort transféré par l'aile du porteur
Fb – effort transféré par le boulon
Page 41
Fi – effort sollicitant réel
Fimin(Fti , Fai, Fsi, Fpi, Fbi) 17,55 < 48,50 vérifié (0,36)
Traction des boulons
1.25*Fimax/Asred |109,98| < 550,00 vérifié (0,20)
Action simultanée de l'effort de traction et de cisaillement dans le boulon
[Fimax2+2.36*Ti2]/Asred |88,45| < 550,00 vérifié (0,16)
T1 = 1,45 [kN] Effort tranchant dans le boulon
Tb = 87,50 [kN] Résistance du boulon au cisaillement
Effort tranchant [9.2.2.1]
T1 Tb 1,45 < 87,50 vérifié (0,02)
Vérification de la poutre
Fres = 173,77 [kN] Effort de compression Fres = 2*Fi - 2*N
Compression réduite de la semelle [9.2.2.2.2]
Nc adm = 545,46 [kN] Résistance de la section de la poutre Ncadm = Abc*e + N*Abc/Ab
Fres Nc adm 173,77 < 545,46 vérifié (0,32)
Vérification du poteau
Compression de l'âme du poteau [9.2.2.2.2]
Fres Fpot 173,77 < 785,84 vérifié (0,22)
Cisaillement de l'âme du poteau - (recommandation C.T.I.C.M)
VR = 388,09 [kN] Effort tranchant dans l'âme VR = 0.47*Av*e
|Fres|  VR |173,77| < 388,09 vérifié (0,45)
Assemblage satisfaisant vis à vis de la Norme Ratio 0,45
Page 42
Calcul de l'Encastrement Poutre-Poutre

Ratio
NF P 22-460
0,13
Général
Assemblage N° : 5
Nom de l’assemblage : Poutre - poutre
Noeud de la structure : 30
Barres de la structure : 23, 24
Géométrie
Côté gauche
Poutre
Profilé : IPE 330
Barre N° : 23
hbl = 330 [mm] Hauteur de la section de la poutre
bfbl = 160 [mm] Largeur de la section de la poutre
twbl = 8 [mm] Epaisseur de l'âme de la section de la poutre
tfbl = 12 [mm] Epaisseur de l'aile de la section de la poutre
rbl = 18 [mm] Rayon de congé de la section de la poutre
Abl = 62,61 [cm2] Aire de la section de la poutre
Page 43
Ixbl = 11766,90 [cm4] Moment d'inertie de la poutre
Matériau : ACIER
Côté droite
Poutre
Profilé : IPE 330
Barre N° : 24
hbr = 330 [mm] Hauteur de la section de la poutre
bfbr = 160 [mm] Largeur de la section de la poutre
twbr = 8 [mm] Epaisseur de l'âme de la section de la poutre
tfbr = 12 [mm] Epaisseur de l'aile de la section de la poutre
rbr = 18 [mm] Rayon de congé de la section de la poutre
Abr = 62,61 [cm2] Aire de la section de la poutre
Ixbr = 11766,90 [cm4] Moment d'inertie de la poutre
Matériau : ACIER
Boulons
Classe = HR 8.8 Classe du boulon
Fb = 125,44 [kN] Résistance du boulon à la rupture
nh = 2 Nombre de colonnes des boulons
nv = 6 Nombre de rangéss des boulons
h1 = 70 [mm] Pince premier boulon-extrémité supérieure de la platine d'about
Ecartement ei = 100 [mm]
Entraxe pi = 75;75;75;75;75 [mm]
Platine
hpr = 510 [mm] Hauteur de la platine
bpr = 170 [mm] Largeur de la platine
tpr = 20 [mm] Epaisseur de la platine
Page 44
Matériau : ACIER
epr = 235,00 [MPa] Résistance
Jarret inférieur
wrd = 160 [mm] Largeur de la platine
tfrd = 12 [mm] Epaisseur de l'aile
hrd = 165 [mm] Hauteur de la platine
twrd = 8 [mm] Epaisseur de l'âme
lrd = 500 [mm] Longueur de la platine
d = 9,7 [Deg] Angle d'inclinaison
Matériau : ACIER
ebu = 235,00 [MPa] Résistance
Soudures d'angle
aw = 7 [mm] Soudure âme
af = 10 [mm] Soudure semelle
afd = 7 [mm] Soudure horizontale
Efforts
Cas : 24: 1.35G+1.5VP+Q+N 1*1.35+16*1.50+(2+18)*1.00
My = -7,12 [kN*m] Moment fléchissant
Fz = -9,68 [kN] Effort tranchant
Fx = -29,50 [kN] Effort axial
Résultats
Distances de calcul
Bou
N°
Intéri
1 36 46 38 52
eurs
Centra
2 36 46 75
ux
Centra
3 36 46 75
ux
Centra
4 36 46 75
ux
Page 45
Bou
N°
Centra
5 36 46 75
ux
Efforts par boulon - méthode plastique

Boulo
n N°
1 423 146,85 0,00 330,09 146,85 125,44 -> 125,44 100,00
2 348 59,03 66,09 124,63 59,03 125,44 -> 59,03 100,00
3 273 59,03 66,09 124,63 59,03 125,44 -> 59,03 100,00
4 198 59,03 66,09 124,63 59,03 125,44 -> 59,03 29,94
5 123 59,03 66,09 124,63 59,03 125,44 -> 59,03 0,00
Vérification de la résistance
Ftot = 522,33 [kN] Effort total dans la semelle comprimée Ftot = 2*[Fi*(pi/100)]
Mtot = 186,61 [kN*m] Moment Résultant Total Mtot = 2*[Fi*di*(pi/100)] [9.2.2.2]
Moment [9.2.2.2.1]
My Mtot 7,12 < 186,61 vérifié (0,04)
Effort tranchant [8.1.2]
Qadm = 41,40 [kN] Qadm = 1.1*v*(Pv-N1)
Q1 Qadm 0,81 < 41,40 vérifié (0,02)
Effort axial [9.1]
Fmin = 225,79 [kN] Fmin = min(0.15*A*e, 0.15*n*Pv)
|Fx|  Fmin |-29,50| < 225,79 vérifié (0,13)
Page 46
La méthode de calcul est applicable
Fres = 19,93 [kN] Effort de compression Fres = Ftot * M/Mtot
Distances de calcul
Bou
N°
Intéri
1 36 46 38 52
eurs
Centra
2 36 46 75
ux
Centra
3 36 46 75
ux
Centra
4 36 46 75
ux
Centra
5 36 46 75
ux
Efforts par boulon - méthode plastique

Boulo
n N°
1 423 146,85 0,00 330,09 146,85 125,44 -> 125,44 100,00
2 348 59,03 66,09 124,63 59,03 125,44 -> 59,03 100,00
3 273 59,03 66,09 124,63 59,03 125,44 -> 59,03 100,00
4 198 59,03 66,09 124,63 59,03 125,44 -> 59,03 29,94
5 123 59,03 66,09 124,63 59,03 125,44 -> 59,03 0,00
Page 47
Vérification de la résistance
Ftot = 522,33 [kN] Effort total dans la semelle comprimée Ftot = 2*[Fi*(pi/100)]
Mtot = 186,61 [kN*m] Moment Résultant Total Mtot = 2*[Fi*di*(pi/100)] [9.2.2.2]
Moment [9.2.2.2.1]
My Mtot 7,12 < 186,61 vérifié (0,04)
Effort tranchant [8.1.2]
Qadm = 41,40 [kN] Qadm = 1.1*v*(Pv-N1)
Q1 Qadm 0,81 < 41,40 vérifié (0,02)
Effort axial [9.1]
Fmin = 225,79 [kN] Fmin = min(0.15*A*e, 0.15*n*Pv)
|Fx|  Fmin |-29,50| < 225,79 vérifié (0,13)
La méthode de calcul est applicable
Fres = 19,93 [kN] Effort de compression Fres = Ftot * M/Mtot
Page 48
Calcul du Pied de Poteau articulé

Ratio
'Les pieds de poteaux articulés' de Y.Lescouarc'h (Ed. CTICM)
0,57
Général
Assemblage N°: 7
Nom de l’assemblage : Pied de poteau articulé
Noeud de la structure: 23
Barres de la structure: 18
Géométrie
Poteau
Profilé: IPE 360
Barre N°: 18
hc = 360 [mm] Hauteur de la section du poteau
bfc = 170 [mm] Largeur de la section du poteau
twc = 8 [mm] Epaisseur de l'âme de la section du poteau
Page 49
Profilé: IPE 360
tfc = 13 [mm] Epaisseur de l'aile de la section du poteau
rc = 18 [mm] Rayon de congé de la section du poteau
Ac = 72,73 [cm2] Aire de la section du poteau
Iyc = 16265,60 [cm4] Moment d'inertie de la section du poteau
Matériau: ACIER
ec = 235,00 [MPa] Résistance
Plaque principale du pied de poteau

lpd = 400 [mm] Longueur
bpd = 210 [mm] Largeur
tpd = 20 [mm] Epaisseur
Matériau: ACIER
e = 235,00 [MPa] Résistance
Platine de prescellement
lpp = 540 [mm] Longueur
bpp = 187 [mm] Largeur
tpp = 5 [mm] Epaisseur
Ancrage
Le plan de cisaillement passe par la partie NON FILETÉE du boulon
Classe = 8.8 Classe de tiges d'ancrage
d0 = 27 [mm] Diamètre des trous pour les tiges d'ancrage
n= 2 Nombre de tiges d'ancrage dans la colonne
eV = 100 [mm] Entraxe
Dimensions des tiges d'ancrage
L1 = 150 [mm]
L2 = 390 [mm]
L3 = 96 [mm]
L4 = 54 [mm]
Platine
lwd = 50 [mm] Longueur
Page 50
lwd = 50 [mm] Longueur
bwd = 50 [mm] Largeur
twd = 10 [mm] Epaisseur
Semelle isolée
L= 700 [mm] Longueur de la semelle
B= 700 [mm] Largeur de la semelle
H= 1000 [mm] Hauteur de la semelle
Béton
fc28 = 25,00 [MPa] Résistance
bc = 14,17 [MPa] Résistance
n= 6,56 ratio Acier/Béton
Soudures
ap = 10 [mm] Plaque principale du pied de poteau
Efforts
Cas: Calculs manuels
Nc = 232,67 [kN] Effort axial de compression
Nt = 0,00 [kN] Effort axial de traction
Qy = 0,00 [kN] Effort tranchant
Qz = 0,00 [kN] Effort tranchant
N(Qy) = -232,67 [kN] Effort axial
N(Qz) = -232,67 [kN] Effort axial
Résultats
Béton
pm = 2,77 [MPa] Contrainte maxi dans le béton pm = Nc/(lpd*bpd)
La valeur du coefficient K est calculée automatiquement. Si la valeur du coefficient k est supérieure à 1.5, l'utilisateur doit
vérifier si la rotation du pied de poteau est faible et une étude particulière doit être effectuée en liaison avec le constructeur
de la fondation (Voir le manuel d'Yvon Lescouarc'h 'Pied de poteau articulé en acier' page 32)
K = 1+[3-4/3 * (bpd/B + lpd/L)] * [(1-4/3 * bpd/B)*(1-4/3 * lpd/L)] [B.A.E.L (A.8.4,12)]
K= 1,69 Coefficient de zone de pression diamétrale
pm 0.5*K*bc 2,77 < 12,00 vérifié (0,23)
Page 51
Poteau
s= 100 [mm] Entraxe verticale des boulons d'ancrage
Ame
|N| ec*twc**(s - twc)/2 |0,00| < 271,68 vérifié (0,00)
Soudure âme
|N|  (s-twc)*twc*ec * [5*(ap/(k*twc))2 - 0.25*(V/Vp)2] |-89,04| < 690,63 vérifié (0,13)
Soudure semelle
|N|  (2*ap*(2*bfc-twc)*ec*ap)/(tfc*k*2) |-143,63| < 575,71 vérifié (0,25)
Ancrage
Adhérence
|N| *d*s*(L2 + 10*r -5*d) |0,00| < 78,55 vérifié (0,00)
Section
|N|  0.8*As*e |0,00| < 201,96 vérifié (0,00)
Platine
Compression
|N|  1.185*e*(tpd2)/6 * bpd*lpd/(0.8 * (Mmax/p*a2) * a2) |-232,67| < 407,29 vérifié (0,57)
Flexion 1-1
|N|  (tpd2*bpd*lpd*e)/(0.82*(bpd-bfc)2) |232,67| < 7710,94 vérifié (0,03)
Flexion 2-2
|N|  (tpd2*bpd*lpd*ep)/(0.82*1.222*(lpd-hc)2) |232,67| < 5180,69 vérifié (0,04)
Page 52
ANNEXE
Page 53
Page 54
ANNEXE I
Coefficient de dimension γ0pour les constructions prismatiques à base quadrangulaire

reposant sur le sol : (tiré de la figure R.III-5 NV65 P.89) .
Page 55
ANNEXE II
Coefficient de pression extérieure Ce pour les toitures à un ou plusieurs versants plans :
(tiré de la figure R-III-6. NV65 p.93)
Page 56
ANNEXE III
Coefficient de réduction δ des pressions dynamiques pour les grandes surfaces : (tiré de
la figure R-III-2. NV65 p.)
Page 57

Note de Calcul Modif CTC 2

Transféré par

Informations du document

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Note de Calcul Modif CTC 2

Transféré par

Droits d'auteur :

Formats disponibles

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

Qx : Charge appliquée dans le plan ⊥ à l’âme

✓ CARACTERISTIQUE GEOMETRIQUE DES SECTIONS

1-Caractéristiques mécaniques des matériaux:

Nuance d’acier FeE24 fy= 235,00Mpa

1-3- Réalisation de l’assemblage :

Les assemblages principaux des systèmes structuraux sont assurés par:

• Boulons à haute résistance type HR 8.8

III-Les documents techniques réglementairesutilisent :

✓ tôle est accessoires de pose : ...............................................17 kg/m2

✓ deux charges concentrées de 100 kg chacune situées à 1/3 et 2/3

C- SURCHARGE CLIMATIQUE DU VENT : V (perpendiculaire au versant).

✓ Vn = Vent normal(vers le haut)

D- SURCHARGE CLIMATIQUE DE NEIGE : N (par projection horizontale).

Cas Préfixe Nom du cas Nature Type d'analyse

2) Calcul des perméabilités des parois μ % :

Le calcul de la perméabilité des parois nous permet de connaître la

✓ Paroi AB : une ouverture de (2.5×2.8) m.

✓ Parois BC, AD et CD : sans ouvertures.

μ= 0% <5% ⇒les parois BC, AD et CD sont fermées.

3) Calcul des rapports de dimensions λ :

λa= 0.21<0.5 ⇒on calcule (𝛄𝒂

(voir Annexe I) en fonction de λb.

λb= 0.5 ⇒𝛄𝒂

b- Vent normal à la petite face Sb : (𝛄𝒃

λb= 0.35 <1.0 ⇒on calcule (𝛄𝒃

(voir Annexe I) en fonction de λa.

4) Calcul des coefficients de pression :

a- Vent normal à la petite face Sb : (𝛄𝒃

b- Vent normal à la grande face Sa : (𝛄𝒂

pour (𝜶= 10° et 𝛄𝒂

Versant EF « au vent » ⇒𝒄𝒆 = −𝟎. 𝟔𝟓(Annexe II, quadrant droit)

a- Vent normal à la petite face AB : (𝛄𝒃

✓ Soit une pression : 𝒄𝒊 = +𝟎. 𝟔(𝟏. 𝟖 − 𝟏. 𝟑𝛄𝒃

b- Vent normal à la grande face BC : (𝛄𝒂

4.3- Coefficients de pression résultants Cr:

-0.42 -0.26 +1.06 -0.16

-0.35 -0.35 -0.09 -0.09

-0.42 +0.34 +1.06 -0.76

-0.35 -0.35 -0.69 -0.69

b- Vent normal à la paroi BC :

✓ Les actions à retenir pour les calculs :

4.4- Calcul de la pression dynamique du vent :

ks = 10 . Coefficient de site égale à l’unité dans le cas d’un site

✓ La charge de neige sen [kg/m2] est équivalente à la charge

de neige normale : 𝑁𝑛 = 𝑆 = 40 𝑘𝑔/𝑚2

CALCUL DES CHARGES DE NEIGE ET VENT

Entraxe des portiques: 6,00 m

Pression de base: 0,44 kPa

Cas de charge: Vent 0 deg sur.(+)

surface: 161 Ce : 0,800 Ci : 0,300 Ce-Ci = 0,500

surface: 162 Ce : -0,529 Ci : 0,300 Ce-Ci = -0,829

surface: 163 Ce : -0,500 Ci : 0,300 Ce-Ci = -0,800

surface: 164 Ce : -0,500 Ci : 0,300 Ce-Ci = -0,800

surface: 165 Ce : -0,500 Ci : 0,300 Ce-Ci = -0,800

Cas de charge: Vent 90 deg sur.(+)

surface: 161 Ce : -0,500 Ci : 0,300 Ce-Ci = -0,800

surface: 162 Ce : -0,500 Ci : 0,300 Ce-Ci = -0,800

surface: 163 Ce : -0,500 Ci : 0,300 Ce-Ci = -0,800

surface: 164 Ce : -0,500 Ci : 0,300 Ce-Ci = -0,800

surface: 165 Ce : 0,800 Ci : 0,300 Ce-Ci = 0,500

Cas de charge: Neige cas I

PARAMETRES DE LA SECTION: IPE 360

Flèches Non analysé
