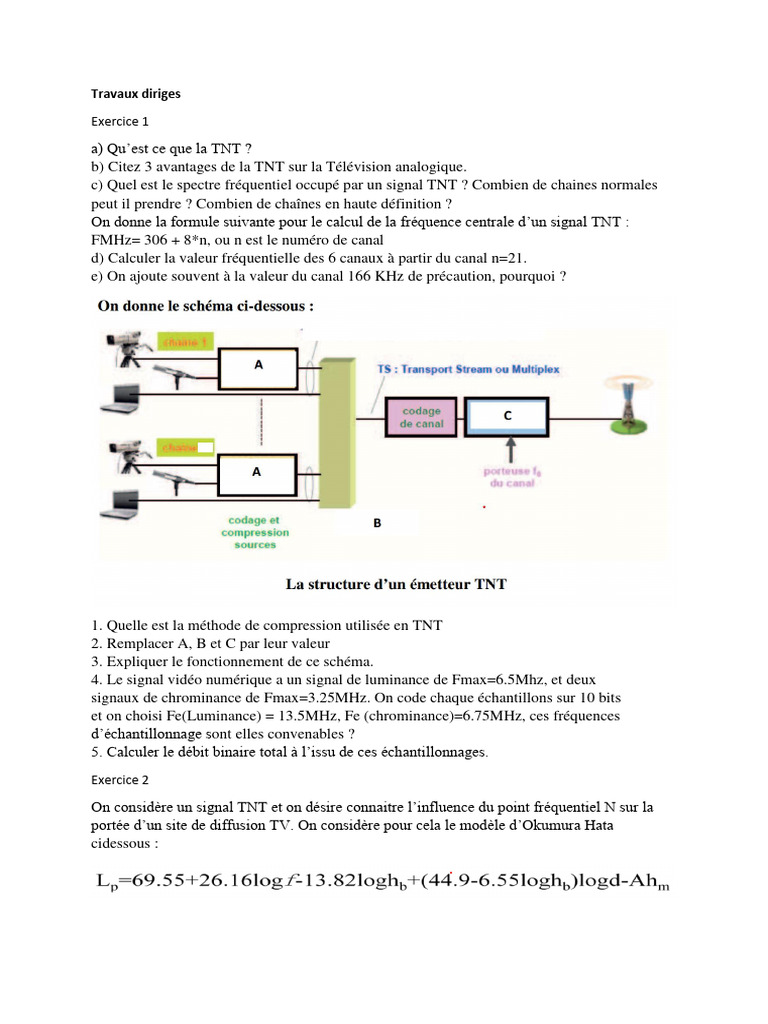

Travaux diriges

Exercice 1

a) Qu’est ce que la TNT ?

b) Citez 3 avantages de la TNT sur la Télévision analogique.
c) Quel est le spectre fréquentiel occupé par un signal TNT ? Combien de chaines normales
peut il prendre ? Combien de chaînes en haute définition ?
On donne la formule suivante pour le calcul de la fréquence centrale d’un signal TNT :
FMHz= 306 + 8*n, ou n est le numéro de canal
d) Calculer la valeur fréquentielle des 6 canaux à partir du canal n=21.
e) On ajoute souvent à la valeur du canal 166 KHz de précaution, pourquoi ?

1. Quelle est la méthode de compression utilisée en TNT

2. Remplacer A, B et C par leur valeur
3. Expliquer le fonctionnement de ce schéma.
4. Le signal vidéo numérique a un signal de luminance de Fmax=6.5Mhz, et deux
signaux de chrominance de Fmax=3.25MHz. On code chaque échantillons sur 10 bits
et on choisi Fe(Luminance) = 13.5MHz, Fe (chrominance)=6.75MHz, ces fréquences
d’échantillonnage sont elles convenables ?
5. Calculer le débit binaire total à l’issu de ces échantillonnages.
Exercice 2

On considère un signal TNT et on désire connaitre l’influence du point fréquentiel N sur la

portée d’un site de diffusion TV. On considère pour cela le modèle d’Okumura Hata
cidessous :
Ou on néglige Ahm (Ahm=0) et on prendra hb=80m.
a) Qu’est ce que la TNT ?
b) Citez 3 avantages de la TNT sur la Télévision analogique.
c) Quel est le spectre fréquentiel occupé par un signal TNT ? Combien de chaines normales
peut il prendre ? Combien de chaînes en haute définition ?
d) Donner l’expression générale de la fréquence d’un signal TNT
e) On ajoute souvent à la valeur du canal 166 KHz de précaution, pourquoi ?
f) En remplacant f par sa valeur dans Lp, écrire Lp sous la forme :
Lp(N) = A + F(N) +Blog(d) avec F(N) une fonction dépendant de N que l’on précisera.
g) Calculer Lp(N) pour les 5 prémieres valeurs de N que l’on précisera d’abord.
h) Quelles sont les valeurs de Lp(N) pour un récepteur situé à d=1km, 5km et 10km (faire un
tableau de 3 lignes et 5 colonnes)
i) Etudier l’influence de N sur Lp(N), (Allure de la fonction Lp(N) en fonction de N).
j) Comment choisiriez-vous N, pour atteindre le client le plus éloigné de la station de
diffusion ?
Exercice 3
Partie A
1. Qu’est ce que l’IPTV?
2. Citez les types de télévision que propose l’IPTV en décrivant chacune d’elles
4. Donnez les composant de l’architecture d’une solution IPTV.
5. Quel protocole utilisé dans l’IPTV ?
6. Quelle technique d’accès est utilisée pour le DOWNSTREAM ? UPSTREAM?
7. Citez les types de fibres optiques existantes et qu’est ce qui les différencie
8. La quelle est utilisée pour les grandes distances ?
9. Donner le débit minimal pour transporter un signal d’IPTV normal et puis en haute définition
(HD)?
10. Si on a un réseau mobile de type LTE pouvant fournir 150Mbps de débit par BTS
(site), combien d’abonnés IPTV normaux peut on y avoir ? et en HD ?
Partie B
Nous considérons un réseau GPON avec Pout = 0dBm, la sensibilité est Ps = -25dBm, la perte
de fibre est Lf = 0,25dB / km. La perte de connecteur est Lc = 1dB, la perte d'insertion du
splitter est Lsplit = 10dB.
1) Quels services ce réseau peut-il fournir? Comment appelle t-on souvent cette solution de
services ?
2) Qu’est ce qu’un OLT, Splitter et ONU, quelles sont leurs fonctions respectives ?
Nous supposons avoir seulement 2 connecteurs entre l’OLT et chaque utilisateur. Et nous
considérons la liaison entre l’OLT (Pout) et chaque utilisateur, nous aimerions connaître la
relation entre la puissance reçue par utilisateur et les distances D1, D2, etc.
3) Ecrivez les équations pour la puissance reçue de l'utilisateur 1 et de l'utilisateur 2, en
fonction d'un bilan de puissance entre l’OLT et chaque utilisateur ONU (Ne pas oublier la
présence des splitters et leur nombre).
