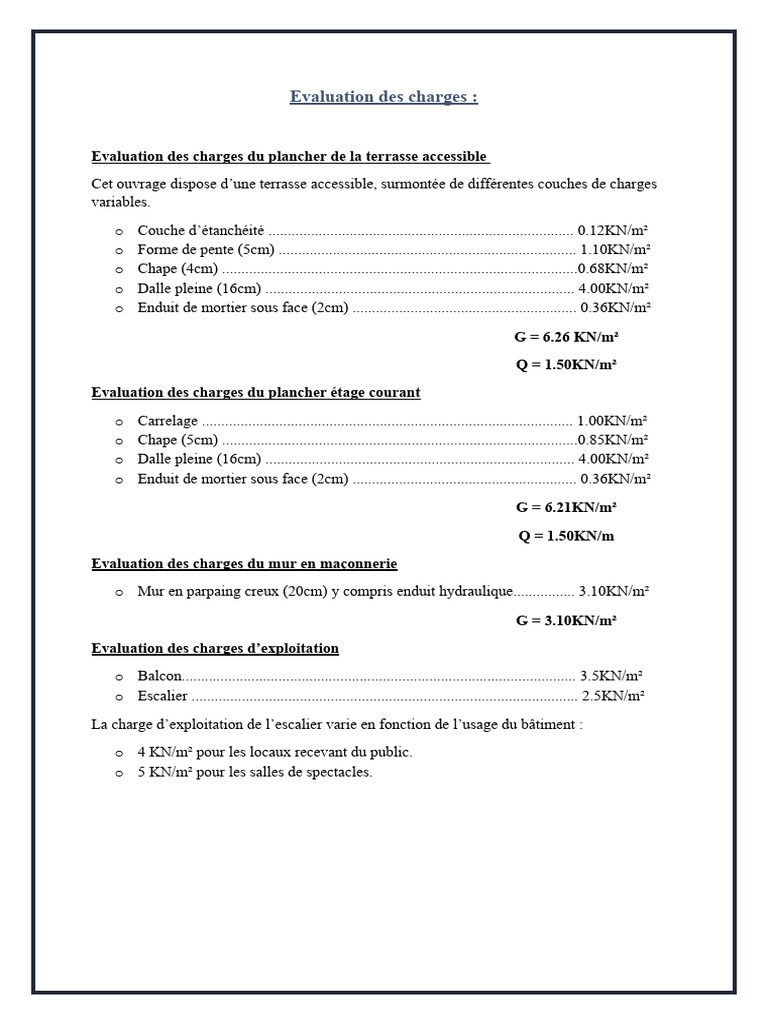

Evaluation des charges :

Evaluation des charges du plancher de la terrasse accessible

Cet ouvrage dispose d’une terrasse accessible, surmontée de différentes couches de charges
variables.
o Couche d’étanchéité ............................................................................... 0.12KN/m²
o Forme de pente (5cm) ............................................................................. 1.10KN/m²
o Chape (4cm) ............................................................................................0.68KN/m²
o Dalle pleine (16cm) ................................................................................ 4.00KN/m²
o Enduit de mortier sous face (2cm) .......................................................... 0.36KN/m²
G = 6.26 KN/m²
Q = 1.50KN/m²
Evaluation des charges du plancher étage courant
o Carrelage ................................................................................................ 1.00KN/m²
o Chape (5cm) ............................................................................................0.85KN/m²
o Dalle pleine (16cm) ................................................................................ 4.00KN/m²
o Enduit de mortier sous face (2cm) .......................................................... 0.36KN/m²
G = 6.21KN/m²
Q = 1.50KN/m
Evaluation des charges du mur en maçonnerie
o Mur en parpaing creux (20cm) y compris enduit hydraulique................ 3.10KN/m²
G = 3.10KN/m²
Evaluation des charges d’exploitation
o Balcon...................................................................................................... 3.5KN/m²
o Escalier .................................................................................................... 2.5KN/m²
La charge d’exploitation de l’escalier varie en fonction de l’usage du bâtiment :
o 4 KN/m² pour les locaux recevant du public.
o 5 KN/m² pour les salles de spectacles.
Pré-dimensionnement de la dalle :

Nous allons donc adopter une épaisseur de 16cm pour l’ensemble de nos planchers.
Dimensionnement de la dalle
Données :
o Charge permanente : 6.26 KN/m²
o Charge d’exploitation : 1.5 KN/m²
o Epaisseur : h0 = 16cm
o Matériaux : - Béton : fc28 = 25MPa - Aciers : Fe E400
o Fissuration peu préjudiciable.
o Durée d’application des charges supérieure à 24 heures : Ɵ = 1
o Résistance de calcul du béton : 𝑓𝑏𝑢 = Ɵ×0.85×𝑓𝑐28 𝛾𝑏 = 1×0.85×25 1.5 = 14.17 MPa

Effort ultime :
𝑃𝑢 =1.35G+1.5Q = (1.35×6.26 +1.5×1.5) ×1 = 10.70 KN/m
Sens de portée du plancher α = 𝐿𝑥/ 𝐿𝑦 = 4.6/4.6 = 1> 0,4
La dalle porte dans les deux sens, ce qui signifie que les armatures dans le sens Lx et Ly sont
toutes deux principales.
Détermination des coefficients µx et µy à l’ELU
1 1
µx = 3 = 3 = 0.04
8(1+2.4 × α ) 8(1+2.4 × 1 )

µy = α 3 (1.9 − 0.9𝛼) = 13 (1.9 − 0.9 ×1) = 1

Détermination des moments fléchissant de la dalle
𝑀0𝑥 = 𝜇𝑥 × Lx 2 × 𝑃𝑢 = 0,04 × 4.6² × 10.70 = 9.06 KN.m
𝑀0𝑦 = 𝜇𝑦 × 𝑀0𝑥 = 1 × 9.06 = 9.06 KN.m
Moment dans la dalle partiellement encastrée :
Pour le calcul des moments en travée et sur appuis nous utiliserons les coefficients de
réduction ci-dessous :
o Le moment en travées de rives est réduit de 15%
o Le moment en travées intermédiaires est réduit de 25%
o Le moment sur appuis de rives est réduit de 70%
o Le moment sur appuis intermédiaires est réduit de 50%

Bande de 1m parallèle à Lx :

Moment en travée : Mt𝑥 = 0.85× Mo𝑥= 0.85× 9.06 = 7.70 KN.m

Moment sur appui 1 : Ma𝑥1= 0,3× Mo𝑥= 0.3× 9.06 = 2.72 KN.m
Moment sur appui 2 : Ma𝑥2= 0,5× Mo𝑥 = 0,5 × 9.06 = 4.53 KN.m

Bande de 1m parallèle à Lx :

Moment en travée : Mty = 0.85× Moy= 0.85× 9.06 = 7.70 KN.m

Moment sur appui 1 : May1= 0,3× Mo𝑥= 0.3× 9.06 = 2.72 KN.m
Moment sur appui 2 : May2= 0,5× Mo𝑥 = 0,5 × 9.06 = 4.53 KN.m
Calcul des sections d’aciers
o b = 1m
o 𝑑𝑥 =0.9×ho =0.9×0.16 = 0.14m (pour le calcul des sections d’aciers en travée sens Lx et
sur appuis)
o 𝑑𝑦 =0.9ho – 1cm =0.9×16 – 0.01 = 0.13m (pour le calcul de la section d’aciers en travée
sens Ly)

Sections minimales d’armatures

Bandes suivant Ly :

{
12ho : Pour ronds lisses
Aymin = 8 ho : Pour FeE 400
6 h : Pour FeE 500

Donc Aymin = 8ho = 8 × 0.16 = 1.28 cm²/ml

o 𝐀𝐭𝐲 = 1.70 𝒄𝒎𝟐
3−α 2
𝐴𝑥𝑚𝑖𝑛 = × Aymin
2
3−0.96
𝐴𝑥𝑚𝑖𝑛 = × 1.28 = 1.31 cm2 /ml
2
o 𝐀𝐭x = 1.58 𝒄𝒎𝟐
Espacements maximaux
Pour une fissuration peu préjudiciable :

Stx ≤ min{3 ho=333× 16=48

cm
cm

Sty ≤ min{4 ho=445×16=64

cm
cm

Tableau récapitulatif :

Vérification de l’effort tranchant :

Pu× Lx 10.70× 4.6
o Vux = α = 1 = 16.41 KN
2(1+ ) 2(1+ )
2 2
Pu × Lx
o Vuy =
3
= 10.70×
3
4.6
=¿ 16.41 KN

o Vuy ≤ Vux OK
Vérification du cisaillement :
−3
16.41× 10
o τu = Vux/bd = = 0.12 MPa
1 × 0.14

0.07 × fc 28 0.07 ×25

o τlim = γb = 1.5 = 1.17 MPa

o τlim > τu OK
Arrêt des barres :

Travée sens Lx :
2HA8 filantes
2HA8 arrêtées à 0.1*Lx = 0.1×460 = 46cm
Travée sens Ly :
2HA8 filantes
2HA8 arrêtées à 0.1*Lx = 0.1×460 = 46cm
Sur appuis :

{(
Ls=40 ø=40 × 0.8=32 cm
L1 = max
0.05+ 0.3
Max
Mox )
× Lx=104 cm

 L1 = 104cm

{
Ls=40 ø=40∗0.8=32 cm
L2 = max Ls
=52 cm
2

 L2 = 52cm
Disposition Constructive :
Nappe inférieure de la dalle
 Nappe supérieure de la dalle :

Pré-dimensionnement du poteau :

La section du poteau est obtenue comme suit :

N
B=
10

N : effort axial dû aux planchers en MN

B : Section du poteau en m² ;
10 : Contrainte admissible du béton en MPa.

 𝑃𝑒𝑙𝑠=Σ𝐺+Σ𝑄 = (6.26+6.21×2) + (3×1.5) =23.18 KN/m²

 𝑁𝑒𝑙𝑠=𝑃𝑒𝑙𝑠×𝑆𝑖𝑛𝑓𝑙𝑢𝑒𝑛𝑐𝑒/1000 = 23.18×12.18/1000 = 0.285MN
 N=Nels×5% = 0.285×1.05 = 0.299MN

5% Correspond au poids propre du poteau estimé à ce stade.

N 0.299
𝐵= = = 𝟎.𝟎30𝐦² 𝑜𝑟 𝐵=𝑎×𝑏
10 10

On pose a = 0.20 m pour des raisons esthétiques.

0.03
Donc 𝑏=𝐵/𝑎= = 0.15m
0.2

Dans la réglementation BAEL91 modifié 99, la section minimale du poteau est de 20× 20cm
Nous retiendrons de ce fait une section de 20× 40cm pour l’ensemble de nos poteaux.

Dimensionnement du poteau
Données :

o Section du poteau : 20×25cm ;

o G = 0.400 MN et Q = 0.051 MN ;
o Hauteur du poteau : 330cm ;
o Epaisseur de la dalle : 16 cm ;
o Section de la poutre : 20×50cm ;
o Enrobage : 2 cm ;
o Plus de la moitié des charges est appliquée avant 90 jours.
La charge Nu sera majorée de 15% car le poteau étudié est plus d’une fois voisin d’un poteau
de rive.
Le poteau est articulé en tête et encastré en pied

Effort normal
𝑁𝑢= 1.15 (1.35G+1.5Q) = 1.15 × (1.35×0.400+ 1.5×0.051) = 0.709MN
Longueur de flambement : (encastré-articulé)
𝑙𝑓=0.7lo=0.7×3.3=𝟐.31 𝐦
Elancement :
Lf
𝜆= i= rayon de giration du poteau
i
I
i= √ = 0.12
aire
2.31
𝜆= = 19.25 ≤ 50
0.12
0.85
Coefficient 𝜶 : λ = 0.801
1+ 0.2( )²
35
𝜶/1.1=0.728
Section réduite
Br=(a−0.02) × (b−0.02) = 0.18×0.28=0.0684 m²
Section d’acier théorique

Ath= (
α
− ¿ =
γ b∗0.9 fe (
Nu Br∗fc28 γ s 0.709 0.0684∗25 1.15
0.728
−
1.5∗0.9 400 )
∗10000=−8.42 cm ²

Section minimale d’acier

Amin=max[A(4u) ; A (0.2%)] = max [(4x2(0.2+0.4)) ;(0.2*20*40/100)]
Amin= (4.8 ;1.6) = 4.8cm² = As
Choix des aciers longitudinaux
o 4HA12 = 4.52cm²
o 2HA8 = 1.01cm²
o 4.52+1.01 = 5.53cm²

Diamètres des armatures transversales

∅l
∅𝑡= = 4 = HA8
3
Espacement entre les armatures transversales
St=min [15x∅l; a+10; 40]
= (12; 30; 40) = 12cm
Longueur de scellement
Ls = 40x∅l =40 *1.2 =48cm
Lr = 0.6 * Ls= 0.6 * 48 =28.8cm
