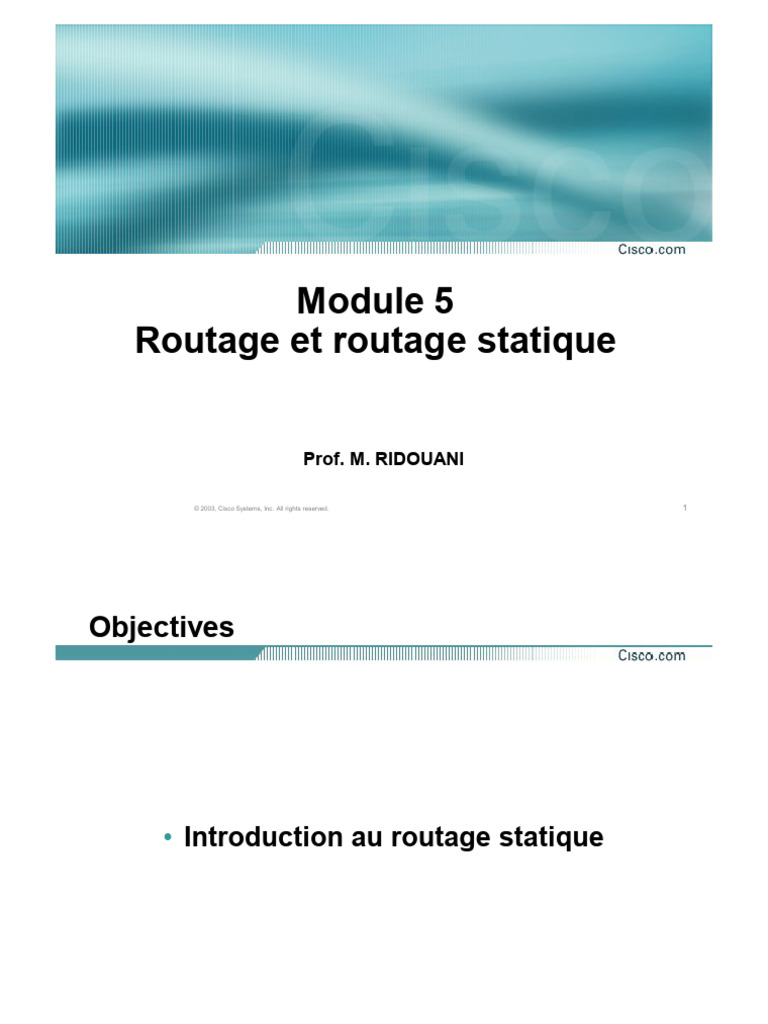

Module 5

Routage et routage statique

Prof. M. RIDOUANI

© 2003, Cisco Systems, Inc. All rights reserved. 1

Objectives

• Introduction au routage statique

© 2003, Cisco Systems, Inc. All rights reserved. 2

Routage et table de routage
• Le routage consiste à assurer l’acheminement de paquets à travers un
réseau grâce à des équipements routeurs, et ce d’un expéditeur à un
destinataire ; pour cela, les routeurs s’appuient sur une table de routage
• Une table de routage indique pour une adresse de destinataire donnée la
“meilleure” voie de sortie/direction à suivre ;
• Les tables de routage, pour des raisons évidentes d’encombrement,
renseignent seulement les adresses réseaux et non pas les adresses
machines.
• Typiquement, une table de routage contient des couples (R, P) où R est
l’adresse IP d’un réseau destination et P est l’adresse IP de la passerelle
correspondant au prochain saut dans le cheminement vers le réseau
destinataire.
• La passerelle ne connaît pas le chemin complet pour atteindre la
destination.

© 2003, Cisco Systems, Inc. All rights reserved. 3

 Le principe de routage
• L’émetteur doit déterminer si le datagramme doit être délivré sur le réseau
physique sur lequel il connecté (routage direct) ou bien si le datagramme doit être
acheminé vers une passerelle; dans ce cas (routage indirect), il doit identifier la
passerelle (routeur voisin) appropriée, puis il transmet le paquet à un routeur de
son réseau
• le routeur consulte la table de routage et déduit, à partir de l’adresse du
destinataire du paquet, la voie de sortie appropriée
• le paquet est transmis, soit au destinataire final, soit à un autre routeur qui réitère
la procédure

© 2003, Cisco Systems, Inc. All rights reserved. 4

 Le principe de routage

Que fait un routeur d’un

paquet qu’il a reçu d’un
réseau et qui est destiné à un
autre réseau ? Le routeur
effectue les trois étapes
principales suivantes :
• Il décapsule le paquet de
couche 3 en supprimant l’en-
tête et la queue de bande de
la trame de couche 2.
• Il examine l’adresse IP de
destination du paquet IP
pour trouver le meilleur
chemin dans la table de
routage.
• Il encapsule le paquet de
couche 3 dans une nouvelle
trame de couche 2 et
transfère la trame à
l’interface de sortie.
© 2003, Cisco Systems, Inc. All rights reserved. 5
Comment construire la table de routage ?

20.0.0.1 30.0.0.5 40.0.0.1

Reseau F Reseau G Reseau H Reseau

10.0.0.0 20.0.0.0 30.0.0.0 40.0.0.0

10.0.0.1 20.0.0.2 30.0.0.1

Pour atteindre les

10.0.0.0 20.0.0.0 30.0.0.0 40.0.0.0
machines du réseau

Router vers 20.0.0.1 direct direct 30.0.0.1

Table de routage de G

© 2003, Cisco Systems, Inc. All rights reserved. 6

Comment construire la table de routage ?
• Comment tenir à jour la table de routage pour refléter l’évolution du réseau
(ajout et retrait de routeur, défaillance de liaison, changement de la topologie
réseau, etc.) ?

© 2003, Cisco Systems, Inc. All rights reserved. 7

Types de route

© 2003, Cisco Systems, Inc. All rights reserved. 8

Indication de l’interface de sortie

© 2003, Cisco Systems, Inc. All rights reserved. 9

Indication de l’adresse IP du saut suit

© 2003, Cisco Systems, Inc. All rights reserved. 10

Configuration de routes statiques

© 2003, Cisco Systems, Inc. All rights reserved. 11

Configuration de routes statiques

© 2003, Cisco Systems, Inc. All rights reserved. 12

Configuration de l’acheminement par défaut

© 2003, Cisco Systems, Inc. All rights reserved. 13

Vérification de la configuration de route statique

• La commande show running-config permet

de visualiser la configuration courante en
mémoire RAM afin de vérifier que la route
statique a été entrée
• La commande show ip route permet quant à
elle de s’assurer que la route statique figure
bien dans la table de routage.

© 2003, Cisco Systems, Inc. All rights reserved. 14

Dépannage de la configuration de
route statique
