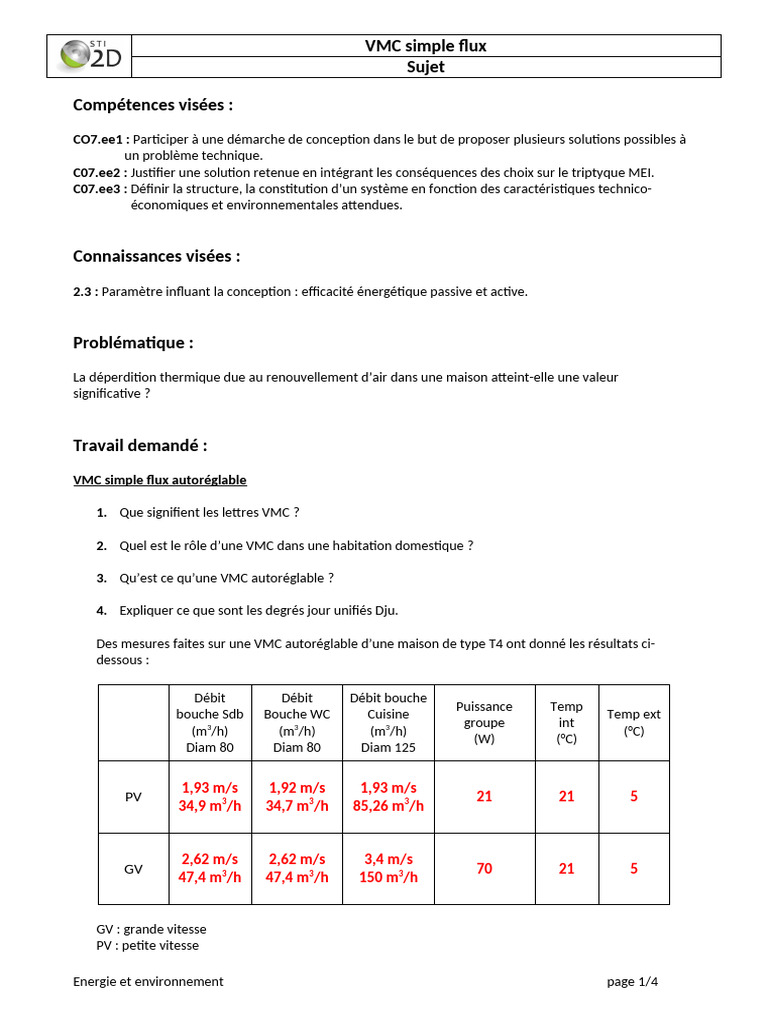

VMC simple flux
Sujet
Compétences visées :
CO7.ee1 : Participer à une démarche de conception dans le but de proposer plusieurs solutions possibles à
un problème technique.
C07.ee2 : Justifier une solution retenue en intégrant les conséquences des choix sur le triptyque MEI.
C07.ee3 : Définir la structure, la constitution d’un système en fonction des caractéristiques technico-
économiques et environnementales attendues.
Connaissances visées :
2.3 : Paramètre influant la conception : efficacité énergétique passive et active.
Problématique :
La déperdition thermique due au renouvellement d’air dans une maison atteint-elle une valeur
significative ?
Travail demandé :
VMC simple flux autoréglable
1. Que signifient les lettres VMC ?
2. Quel est le rôle d’une VMC dans une habitation domestique ?
3. Qu’est ce qu’une VMC autoréglable ?
4. Expliquer ce que sont les degrés jour unifiés Dju.
Des mesures faites sur une VMC autoréglable d’une maison de type T4 ont donné les résultats ci-
dessous :
Débit Débit Débit bouche
Puissance Temp
bouche Sdb Bouche WC Cuisine Temp ext
groupe int
(m3/h) (m3/h) (m3/h) (°C)
(W) (°C)
Diam 80 Diam 80 Diam 125
1,93 m/s 1,92 m/s 1,93 m/s
PV 21 21 5
34,9 m3/h 34,7 m3/h 85,26 m3/h
2,62 m/s 2,62 m/s 3,4 m/s
GV 70 21 5
47,4 m3/h 47,4 m3/h 150 m3/h
GV : grande vitesse
PV : petite vitesse
Energie et environnement page 1/4
VMC simple flux
Sujet
Données complémentaires :
Capacité thermique volumique de l'air : Cthv air = 0,34 W.h / m3 . K
Dju = 3200 (sur 232 jours)
Fonctionnement journalier d'une VMC (en moyenne) : 2 h/jour en GV le reste en PV
Consommation énergie primaire = consommation électrique x 2,58
Calcul de la déperdition énergétique sur un jour :
D = Cthv air x (θint - θext) x v
D : déperdition en Wh
θint - θext : différence de température en K
v : volume de l’air renouvelé en m3
Calcul de la déperdition énergétique sur une année :
D = Cthv air x Dju x Qmoy x24
D : déperdition en Wh
Dju : dégrés jours unifiés
Qmoy : debit moyen sur une journée en m3/h
A partir de ces résultats :
5. Déterminer la déperdition énergétique (en kWh) sur une journée de fonctionnement (24h) due au
renouvellement d'air.
6. Déterminer alors pour les conditions précédentes de débits et de fonctionnement, la déperdition
énergétique annuelle due à la ventilation en kWh.
7. Qu’est que le rapport énergie finale – énergie primaire pour la RT 2012 ?
8. Déterminer la puissance électrique moyenne de fonctionnement avec les conditions de
fonctionnement définies ci-dessous ainsi que la consommation annuelle énergie primaire (en
kWhep).
Energie et environnement page 2/4
VMC simple flux
Sujet
VMC simple flux hygroréglable
9. Qu’est ce qu’une VMC hygroréglable ?
Des mesures faites sur une VMC autoréglable d’une maison de type T4 ont donné les résultats ci-
dessous :
Taux d’hygrométrie pièce : 36%
Débit Débit Débit bouche Puissance Temp Temp
bouche Sdb Bouche WC Cuisine groupe int ext
(m3/h) (m3/h) (m3/h) (W) (°C) (°C)
Diam 80 Diam 80 Diam 125
0,97 m/s 0,82 m/s 0,52 m/s
Normal 28 21 5
17, 55 m3/h 14, 8 m3/h 23 m3/h
0,97 m/s 0,82 m/s 2,4 m/s
Cordelette tirée 28 21 5
17, 55 m3/h 14, 8 m3/h 106 m3/h
Données complémentaires :
Fonctionnement journalier d'une VMC (en moyenne) : 2 h/jour avec la bouche cuisine ouverte au maxi
(cordelette tirée).
A partir des ces résultats :
10. Déterminer la déperdition énergétique (en kWh) sur une journée de fonctionnement (24h) due au
renouvellement d'air en considérant que le taux d’humidité de la pièce reste constant.
11. Déterminer alors pour les conditions précédentes de débits et de fonctionnement, la déperdition
énergétique annuelle due à la ventilation en kWh.
12. Déterminer la puissance électrique moyenne de fonctionnement avec les conditions de
fonctionnement définies ci-dessous ainsi que la consommation annuelle énergie primaire (en
kWhep).
Energie et environnement page 3/4
VMC simple flux
Sujet
Synthèse
On considère les 3 cas suivants :
Cas 1 : Maison ancienne mal isolée
Consommation énergie primaire chauffage (sans ventilation) = 400 kWh / m2. An
Cas 2 : Maison isolée selon RT 2005
Consommation énergie primaire chauffage (sans ventilation) = 90 kWh / m2 . An
Cas 3 : Maison BBC (RT 2012)
Consommation énergie primaire chauffage (sans ventilation) = 15 kWh / m2. An
Pour simplifier le calcul, on considérera que pour combler 1Kwh de déperdition due à la ventilation, on aura
une consommation de 1Kwh de Gaz (rendement = 100%)
Pour une maison de type T4 de 70m2 et selon les 3 cas ci-dessus et les 2 cas de VMC précédents (mettre vos
résultats sous forme d’un tableau Excel) :
13. Reporter dans le tableau Excel la déperdition énergétique thermique annuelle due à la ventilation.
14. Calculer le ratio de cette déperdition par rapport à la consommation du chauffage (Gaz).
15. Calculer le cout énergétique global du chauffage et de cette déperdition thermique (on prendra un
coût de kWh de gaz à 5,6 centimes).
16. Calculer le cout énergétique électrique de la VMC (on prendra un tarif heures creuses à 11,7
centimes / kWh).
17. Justifier l’utilisation d’une VMC hygroréglable dans une maison en conformité avec la RT2005.
18. Que propose le constructeur pour minimiser le cout global du renouvellement d’air sur une VMC
hygroréglable ?
19. Quelle conclusion peut-on en tirer par rapport à l’utilisation d’une VMC simple flux dans une
maison BBC (RT 2012) ?
Energie et environnement page 4/4
