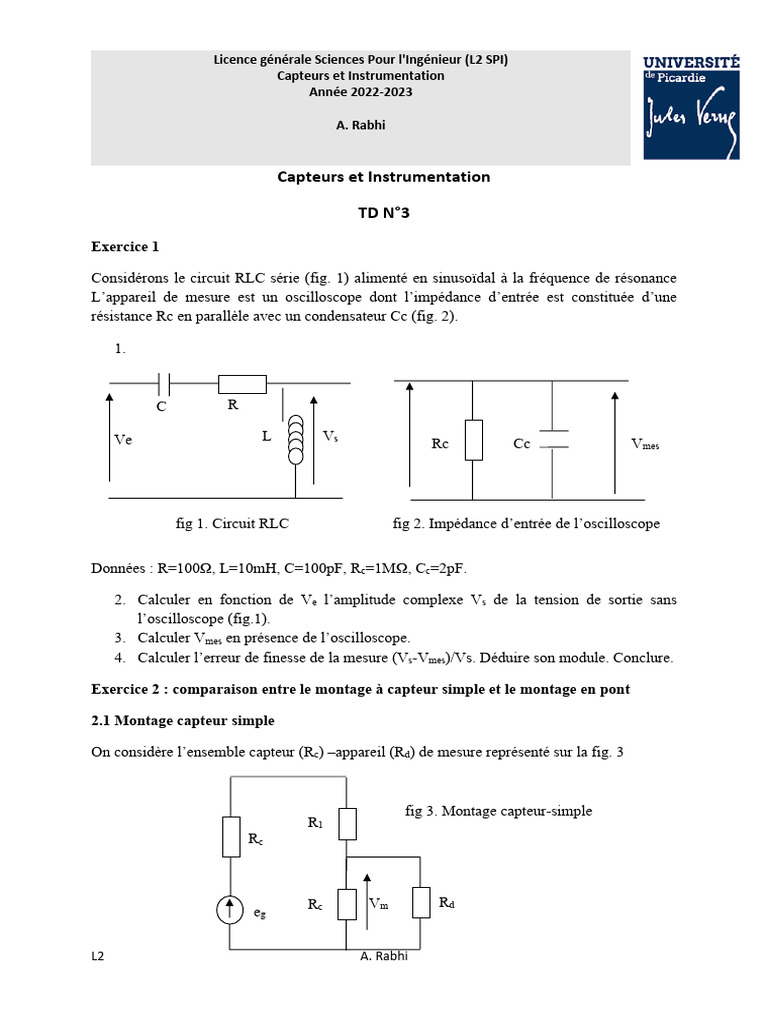

Licence générale Sciences Pour l'Ingénieur (L2 SPI)

Capteurs et Instrumentation
Année 2022-2023

A. Rabhi

Capteurs et Instrumentation

TD N°3
Exercice 1

Considérons le circuit RLC série (fig. 1) alimenté en sinusoïdal à la fréquence de résonance


L’appareil de mesure est un oscilloscope dont l’impédance d’entrée est constituée d’une
résistance Rc en parallèle avec un condensateur Cc (fig. 2).

1.

C R

Ve L Vs
Rc Cc Vmes

fig 1. Circuit RLC fig 2. Impédance d’entrée de l’oscilloscope

Données : R=100Ω, L=10mH, C=100pF, Rc=1MΩ, Cc=2pF.

2. Calculer en fonction de Ve l’amplitude complexe Vs de la tension de sortie sans


l’oscilloscope (fig.1).
3. Calculer Vmes en présence de l’oscilloscope.
4. Calculer l’erreur de finesse de la mesure (Vs-Vmes)/Vs. Déduire son module. Conclure.

Exercice 2 : comparaison entre le montage à capteur simple et le montage en pont

2.1 Montage capteur simple

On considère l’ensemble capteur (Rc) –appareil (Rd) de mesure représenté sur la fig. 3

fig 3. Montage capteur-simple


R1
Rc

Rc Vm Rd
eg

L2 A. Rabhi
2.1.1 Donner l’expression de Vm. Que devient cette relation lorsque Rd>>Rc. Le capteur est-il
linéaire ?

2.1.2 On suppose des variations simultanées de la source de tension eg et du capteur Rc. Donner
l’expression de Vm. Que peut-en dire des contributions de eg et ΔRc sur ΔVm.

2.2. Pont résistif (wheatstone)

On considère le pont résistif de la fig. 4.

R1 R3
Rc

Vm

Rc R4
eg

2.2.1 Donner l’expression de Vm en fonction des composants du montage. Donner la condition


d’équilibre du pont (Vm=0).

2.2.2 On suppose des variations simultanées de la source de tension eg et du capteur Rc autour


du point d’équilibre. Donner l’expression de ΔVm. Que peut-en dire des conditions de Δeg et
ΔRc sur ΔVm ? Comparer aux résultats précédents.

L2 A. Rabhi
