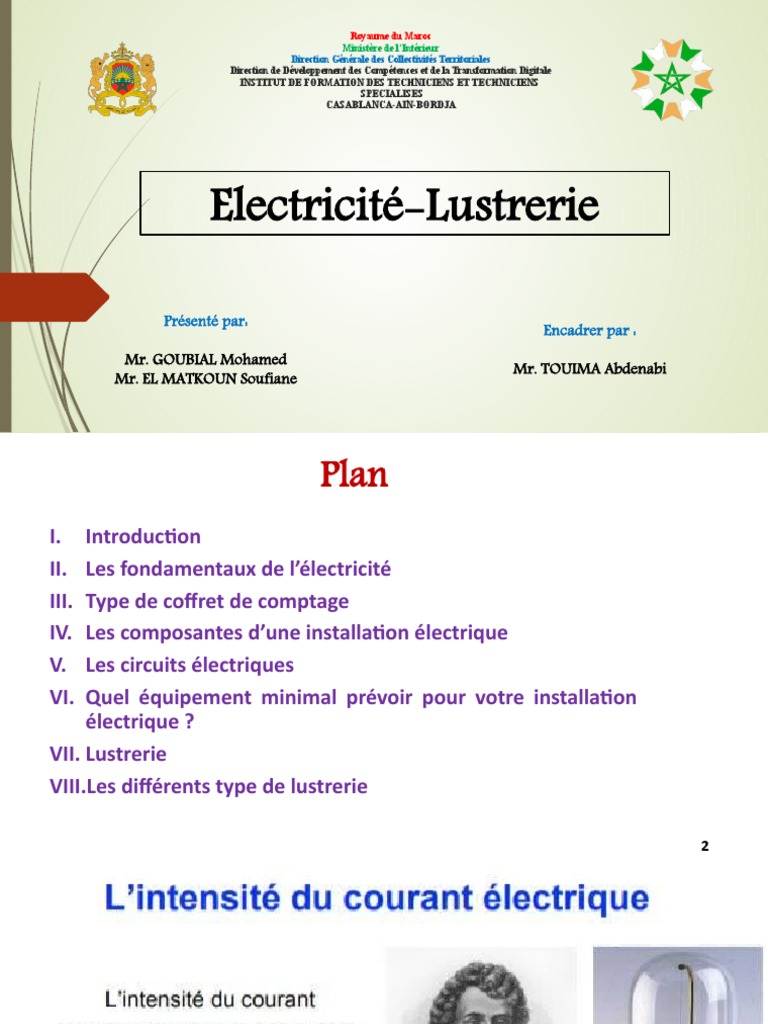

Royaume du Maroc

Ministère de l’Intérieur
Direction Générale des Collectivités Territoriales
Direction de Développement des Compétences et de la Transformation Digitale
INSTITUT DE FORMATION DES TECHNICIENS ET TECHNICIENS
 SPECIALISES
CASABLANCA-AIN-BORDJA

Electricité-Lustrerie

Présenté par:
Encadrer par :
Mr. GOUBIAL Mohamed
Mr. TOUIMA Abdenabi
Mr. EL MATKOUN Soufiane
 Plan
I. Introduction
II. Les fondamentaux de l’électricité
III. Type de coffret de comptage
IV. Les composantes d’une installation électrique
V. Les circuits électriques
VI. Quel équipement minimal prévoir pour votre installation
électrique ?
VII. Lustrerie
VIII.Les différents type de lustrerie

2
3
4
5
 Introduction
Un réseau électrique est un ensemble des composantes requises pour conduire l'énergie
électrique de la source (générateur= production) à la charge (consommateur= distribution).

6
7
Les fondamentaux de
l’électricité

8
 Les unités de mesure

Le tension est symbolisé par U ,leur unité est le Volt .

Le courant est symbolisé par I , leur unité est exprimé en Ampères.

9
 Les fils

• En général les fils sont en cuivre, rigide isolés en respectant les

couleurs :

10
 Les conducteurs

• Les conducteurs qui alimentent l'installation électrique, ils ont des

couleurs normalisés distinctes:
• Neutre : bleu clair ;
• Phase : toutes couleurs sauf bleu clair, vert, jaune, bicolore vert et
jaune ;
• Protection : bicolore vert et jaune.

11
 Les câbles de courants faibles
• Destinés aux communications et multimédia, ils se différencient par
leur composition et leur aptitude à transmettre les données.

12
 Les gaines
Pour une installation encastrée, les fils doivent circuler sous gaine :

13
Symboles électriques normalisés pour plan d’implantation

14
 Type de coffret de comptage
 COFFRET DE COMPTAGE CARRÉ :
Le coffret de comptage carré est destiné à recevoir un
compteur de consommation électrique monophasé pour usage
domestique, tertiaire et industriel BT avec un encombrement
réduit.
 COFFRET MULTICOMPTAGE :
Le coffret multi-comptage est destiné à recevoir 3 ou 4
compteurs de consommation électrique monophasée pour un
espace optimisé avec un design étudié.

15
 Type de coffret de comptage
 COFFRET DE COMPTAGE TRIPHASÉ

 COFFRET DE COMPTAGE MONOPHASÉ

16
 Coffret de façade
Le coffret de façade est destiné à être installé dans les réseaux aériens ou souterrains basse
tension pour assurer les dérivations des branchements électriques et intégrants une protection
variable.
 COFFRET DE FAÇADE 425X232X132

17
Les composantes d’une installation
électrique

18
Les composantes d’une installation électrique

19
La prise de terre

20
Compteur électrique
• Il permet de mesurer la quantité d’énergie consommée et il est
sous la responsabilité du gestionnaire du réseau de distribution. Il
assure la gestion des options tarifaires ainsi que le relevé des
consommations.

21
 Coffret de compteur
Le coffret de comptage est destiné à recevoir un compteur de
consommation électrique monophasé ou triphasé pour usage
domestique, tertiaire et industriel BT.

22
Disjoncteur général
• Il est placé en amont du tableau électrique et endosse plusieurs rôles,
dont celui de dispositif de protection pour l'ensemble de l'installation
électrique.

23
 Le tableau électrique
• Il regroupe tous les départs des circuits et les protections nécessaires,
que ce soient les dispositifs différentiels, les disjoncteurs divisionnaires
et les parafoudres, etc...

24
25
 L’Interrupteur
• Ils sont placés dans le tableau électrique.
• Les interrupteurs différentiels permettent de protéger
les personnes de toute électrisation, en détectant les
fuites de courant causées par un défaut d’isolement .Ils
mesurent la différence entre le courant entrant sur le
circuit et le courant sortant. Si cette différence dépasse
un certain seuil, ils coupent le circuit.

26
27
 Disjoncteurs différentiels

• Il assure une protection contre les sur intensités en coupant

immédiatement le courant en cas de :
court-circuit ;
surchauffe des câbles électriques.

28
29
30
 Circuit électrique
• Dans une installation électrique, il y a plusieurs circuits ayant chacun leur
fonction :
Circuit pour les prises de courant;
Circuit pour l’éclairage;
Plusieurs circuits spécialisés pour les gros appareils électroménagers (four, lave-
linge, plaques de cuisson...).

31
 Les circuits d’éclairage
• Ils alimentent tous les luminaires
> Disjoncteur 16 A ou fusible 10 A Section minimale des conducteurs
1,5 mm²

32
 Les circuits de prises
• Ils alimentent toutes les prises de courant, sauf celles qui sont dédiées à
un appareil
Disjoncteur 20 A ou fusible 16 A Section minimale des conducteurs 2,5 mm²

33
 Les Foyers lumineux

Foyer Lumineux Sur Simple Allumage:

Deux Foyers Lumineux Sur Double Allumage :

foyer lumineux sur va et vient:

 foyer lumineux supplémentaire:

34
Le nombre de prises de courant avec terre par pièce
Selon la norme NF C 15-100:

35
 Le monophasé
• Dans une installation électrique monophasée:
- deux fils arrivent depuis le compteur électrique : la phase et le neutre.
- La phase transporte le courant et le neutre sert de référence.

36
 Le triphasé
• Dans cette installation, quatre fils arrivent depuis le compteur électrique:
3 phases et 1 neutre;
Entre chaque phase, il y a une tension de 400V;
Entre le neutre et chaque phase, il y a une tension de 230V.

37
38
39
40
41
42
43
Quel équipement minimal prévoir pour
votre installation électrique ?

44
L’équipement idéal de la cuisine

45
 La chambre

• Prise de courant :la chambre doit disposer au moins 3 prises de

courant.
• La chambre doit être équipée d’une prise de communication.
• Éclairage :la chambre doit présenter un point lumineux commandé
situé au plafond. Les règles de réalisation sont identiques aux autres
pièces du logement.

46
L’équipement idéal de la chambre

47
L’équipement idéal de l’entrée et du couloir

48
L’équipement idéal de la salle de bain

49
 La salle de bain

• Prise de courant : 1 prise de courant est autorisée hors volume de la

salle de bains.
• Éclairage : un point lumineux commandé doit être positionné au
plafond.

50
51
Lustrerie

52
 Définition

L’Ensemble des luminaires pouvant être suspendus à un plafond ou

à un support mural.

53
54
 Les différents type de lustrerie

Tube fluorescent t8
Destinés à l'éclairage industriel et l’éclairage
des magasins, grandes surfaces et des bureaux.
Adaptés aux plafonniers.

55
 Les différents type de lustrerie
Lampe fluocompacte:
Une lampe fluocompacte fonctionne comme un tube fluorescent.
Leur avantage:
 Les lampe fluocompactes ont une durée de vie très supérieure à celle des ampoules à incandescence.
 Elles contiennent en revanche un mélange d'argon, de vapeur de mercure et de poudres fluorescentes qui émet de
la lumière par fluorescence sous l'effet du courant électrique.

56
 Les différents type de lustrerie

Appliques murales plaza:

Les appliques murales « PLAZA » sont destinées
à un éclairage d’extérieur de projets résidentiels ou
tertiaires (immeubles, résidences, villas, centres
commerciaux etc.). Elles sont adaptées aux milieux
humides et poussiéreux pour une utilisation en
extérieur avec un design moderne et discret.

57
 Les différents type de lustrerie

Plafonniers basse luminance:

Le plafonnier Basse luminance T8 est
destiné à l’éclairage des bureaux, locaux
commerciaux, banques ou écoles…

58
 Les différents type de lustrerie

Lampe halogène 220V:

Destinées à l’éclairage d’appoint pour la
mise en valeur : - Des produits dans les
commerces (bijouteries, ateliers d’art,
magasins…), d’articles décoratifs dans les
maisons, restaurants, hôtels…

59
 Les différents type de lustrerie

LED projecteurs horizon:

Les projecteurs LED diffuse une lumière douce
et agréable. La technologie LED offre une durée
de vie supérieure à celle des autres types de
lampes, idéal pour l'éclairage des jardins des
maison, hotels, parcs.

60
Merci pour votre attention
