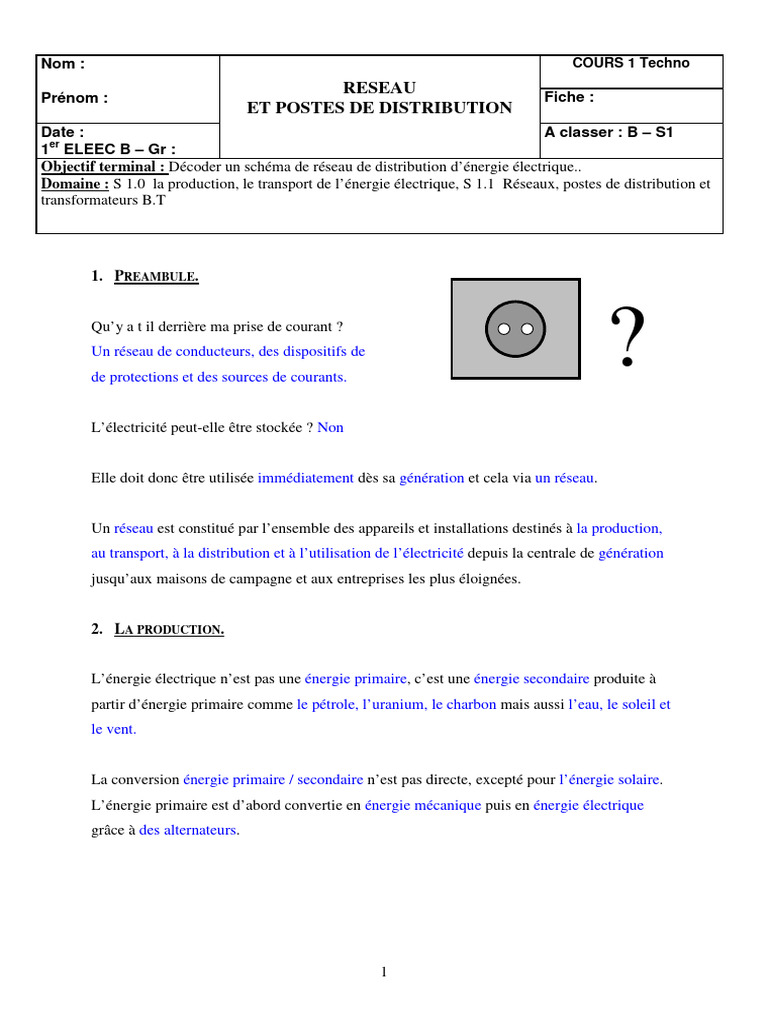

Nom : COURS 1 Techno

RESEAU
Prénom : Fiche :
ET POSTES DE DISTRIBUTION
Date : A classer : B – S1
1er ELEEC B – Gr :
Objectif terminal : Décoder un schéma de réseau de distribution d’énergie électrique..
Domaine : S 1.0 la production, le transport de l’énergie électrique, S 1.1 Réseaux, postes de distribution et
transformateurs B.T

1. PREAMBULE.

Qu’y a t il derrière ma prise de courant ?

Un réseau de conducteurs, des dispositifs de
de protections et des sources de courants.
?
L’électricité peut-elle être stockée ? Non

Elle doit donc être utilisée immédiatement dès sa génération et cela via un réseau.

Un réseau est constitué par l’ensemble des appareils et installations destinés à la production,
au transport, à la distribution et à l’utilisation de l’électricité depuis la centrale de génération
jusqu’aux maisons de campagne et aux entreprises les plus éloignées.

2. LA PRODUCTION.

L’énergie électrique n’est pas une énergie primaire, c’est une énergie secondaire produite à
partir d’énergie primaire comme le pétrole, l’uranium, le charbon mais aussi l’eau, le soleil et
le vent.

La conversion énergie primaire / secondaire n’est pas directe, excepté pour l’énergie solaire.
L’énergie primaire est d’abord convertie en énergie mécanique puis en énergie électrique
grâce à des alternateurs.

1
 ENERGIE PRIMAIRE ENERGIE ENERGIE
MECANIQUE SECONDAIRE

ENERGIE TURBINE ALTERNATEUR

POTENTIELLE

La quantité d’électricité consommée correspond toujours à la quantité

d’électricité produite.

Production d’électricité en 2008 :

11% 1%
Nucléaire

12%
Hydraulique

Thermique classique

éoliens et
76,9 photovoltaïque

La production totale nette d'électricité (production brute primaire, plus production thermique
classique, moins les pertes) s'élève à 549,1 TWh en 2008. Elle se répartit en :
418,6 TWh nucléaires (76,2%)
63,4 TWh hydrauliques (12,4%)
58,4 TWh thermiques classiques (10,4%)
4,1 TWh éoliens et photovoltaïque (1%).

La production d’EDF seule à été de 490 TWh soit 89 %.

Le reste à été fourni par :
- CNR Compagnie Nationale du Rhône (centrales hydroélectriques)
- Endesa France
- Quelques producteurs privés ( éolien, fours, etc…).

Sur le plan énergétique, un kilogramme d’uranium 235 est équivalent à 1600 tonnes de
pétrole et à 2400 tonnes de charbon.
Les tensions triphasées produites sont de l’ordre de 5 à 20 kV à 50 Hz.
2
3. LE TRANSPORT.

Les centrales de production de l’énergie électrique sont, pour une grande majorité,
éloignées des zones de grande consommation. Leur implantation dépend :
- des conditions géographiques (centrales hydrauliques)
- des contraintes d’alimentation en combustible (centrales thermiques classiques)
- des contraintes d’alimentation en eau de refroidissement (centrales thermiques
classiques et nucléaires).

Pour relier l’ensemble des consommateurs à l’ensemble des centrales de production, il a

donc été nécessaire de mettre en œuvre un réseau de lignes électriques qui puisse assurer,
avec toutes les contraintes que cela comporte, le transport de cette énergie.

La tension produite est d’abord transformée et haussée avant d’être transportée.

Ceci afin de limiter les pertes en ligne.

CENTRALE DE
PRODUCTION Ul UTILISATEURS
ELECTRIQUE Up U

Exemple : Soit à transporter l’énergie fournie par une centrale thermique de 1200 MW.

Calcul de l’intensité I avec la relation I = P / Up avec Up = 20 kV et Up = 400

kV :
- Pour 20 kV I = 60000 A
- Pour 400 kV I = 3000 A

Pertes en lignes : P=RxI²

3
Les lignes de transport se répartissent en deux niveaux principaux de tensions dans la
catégories HTB :

La très haute tension à 225 kV et 400kV. C’est le réseau dit de grand transport et
d’interconnexion.

La haute tension à 90 kV et 63 kV. C’est le réseau de répartition régional partant des

grands postes THT.

L’interconnexion assure le maillage du réseau. Elle permet au courant d’arriver à son

point de destination même si le cheminement habituellement emprunté est indisponible.
Les postes d’interconnexion permettent les échanges d’énergie non seulement entre les
régions, mais aussi entre la France et les pays limitrophes.

Contraintes du réseau de transport :

Assurer au client la puissance dont il a besoin.

Fournir une tension stable.

Fournir une fréquence stable.

Fournir l’énergie à un prix acceptable

Maintenir des normes de sécurité rigoureuse.

Veiller à la protection de l’environnement.

4. LA DISTRIBUTION.

Après avoir été élevée pour le transport, la tension sera dans le cadre de la distribution
abaissée à des valeurs de l’ordre de 20 kV. Cette transformation va être
effectuée dans des postes appelés postes-sources directement installés après le réseau
de transport.
A partir des postes-sources, on pourra trouver plusieurs types de distribution selon si
l’énergie est distribuée en zone rurale ou en zone urbaine.
De plus, le but d’EDF est d’assurer aux clients une distribution d’énergie 24h sur 24, et
cela sans défaillance. Les différents types de réseaux permettent de limiter au maximum
les coupures et les durées de ces coupures lorsque celles-ci sont inévitables.

4
 a) Les différents réseaux.

Alimentation en simple dérivation.

Ce type d’alimentation est surtout utilisé dans les zones rurales.

A partir d’un poste source alimenté par le réseau de transport, une artère principale de 20
kV dessert des postes de transformation 20 kV/ 400 V disposés en grappes.

Avantage : Il est facile à étudier et à construire.

En cas de travaux, il suffit d’ouvrir l’appareil placé en tête de ligne.

Inconvénient : Ce type de réseau exclut la continuité de l’exploitation en cas

d’incident.

5

Alimentation en double dérivation.

Dans ce type de réseau, chaque poste de distribution est relié à deux lignes d’arrivée
électrique. Dans le cas ou un défaut se produirait sur une ligne, la permutation de la
ligne normale à la ligne de secours peut s’effectuer soit par une intervention directe soit
par permutation automatique.

Avantage : Grande continuité de service. Le temps de coupure est très court.

Inconvénient : Réseau coûteux à construire.

Personnel de maintenance qualifié.

Ce réseau plus coûteux est utilisé surtout en région parisienne et dans les grandes villes et
est enterré.

6

Alimentation en coupure d’artère.

Tous les postes sont branchés en dérivation sur une boucle ouverte en un point. Tous les
appareils de coupure de l’artère sont fermés sauf un. En cas de défaut sur une partie de la
boucle, on peut isoler la partie défectueuse et alimenter tous les autres postes.

Avantage : Continuité de service. Le temps de coupure est limité.

Inconvénient : La continuité de service dépend de la rapidité de recherche de la panne

et de l’intervention.

Ce genre de réseau est réalisé en milieu urbain et surtout en souterrain.

7
5. LES POSTES DE LIVRAISONS

Un poste de distribution publique ou de livraison, possède en général un transformateur

HTA / BTA et un système de protection de l’installation. Ces transformateurs sont
l’intermédiaire entre le réseau HTA d’EDF et les usagers.

a. Rôle d’un poste de livraison

Un poste de livraison reçoit de l’énergie du réseau HTA, la transforme en BTA et assure

la protection des personnes, du matériel, le comptage de l’énergie et ne doit pas perturber
le réseau amont de distribution.

b. Constitution

8
c. Les différents types de postes

Poste extérieur

o Poste de haut de poteau : Ce poste est équipé d’un transformateur de

puissance de 25 à 100 kVA, d’un dispositif de protection contre la foudre et la
surtension, et d’un disjoncteur BT.

o Poste préfabriqué : Equipés d’un transformateur de puissance de 100 à 1250

kVA et d’un disjoncteur BT, ces postes peuvent être de deux types. Le poste
bas de poteau et le poste compact.

Poste intérieur

o Poste d’intérieur : Les postes d’intérieur sont des postes maçonnés ou

préfabriqués qui se trouvent dans les locaux HT. Outre les dispositifs de
protection et d’interruption, on trouvera un dispositif de comptage.
