Problème de révision

Problème :

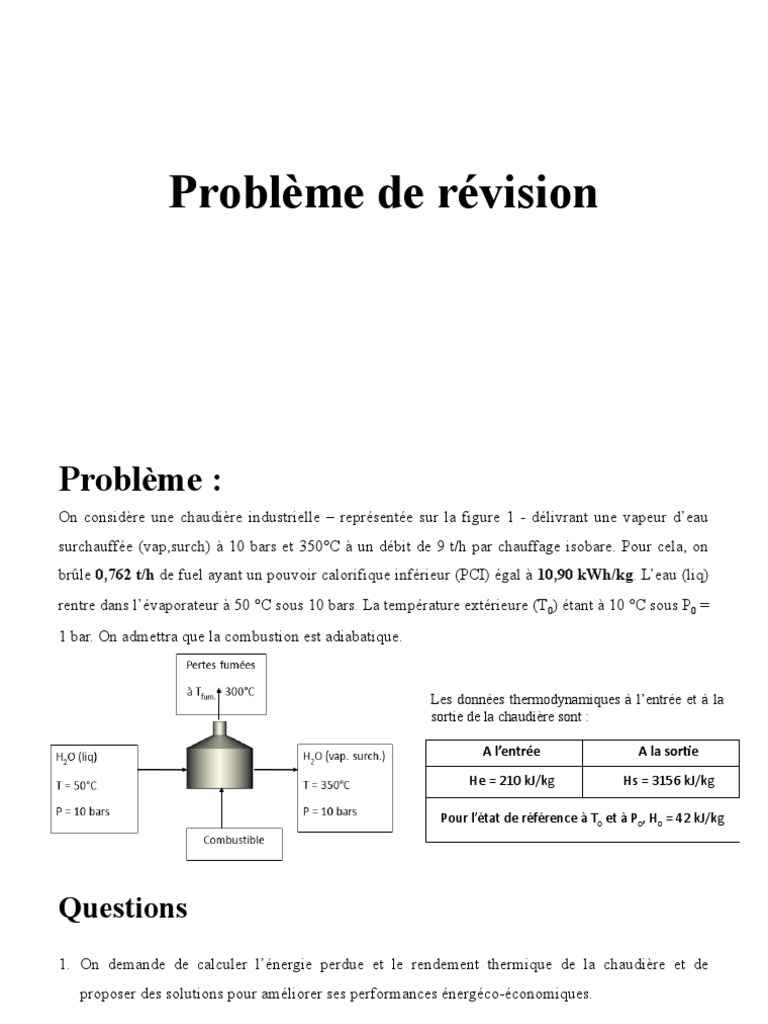

On considère une chaudière industrielle – représentée sur la figure 1 - délivrant une vapeur d’eau
surchauffée (vap,surch) à 10 bars et 350°C à un débit de 9 t/h par chauffage isobare. Pour cela, on
brûle 0,762 t/h de fuel ayant un pouvoir calorifique inférieur (PCI) égal à 10,90 kWh/kg. L’eau (liq)
rentre dans l’évaporateur à 50 °C sous 10 bars. La température extérieure (T 0) étant à 10 °C sous P0 =
1 bar. On admettra que la combustion est adiabatique.

Les données thermodynamiques à l’entrée et à la

sortie de la chaudière sont :

A l’entrée A la sortie

He = 210 kJ/kg Hs = 3156 kJ/kg

Pour l’état de référence à T0 et à P0, H0 = 42 kJ/kg

Questions
1. On demande de calculer l’énergie perdue et le rendement thermique de la chaudière et de
proposer des solutions pour améliorer ses performances énergéco-économiques.

2. Quel est l'impact économique et environnemental (émission tCO2/an) si on se propose de

substituer le fuel par le gaz naturel (GN) ayant un PCI de 9,530 th/Nm 3 comme combustible de la
chaudière étudiée. Que peut-on déduire ?
Les prix et les facteurs d'émission de CO2 de deux combustibles sont :

• P Fuel = 650 DT/tonne, Ffuel = 78 kg/GJ

• P GN = 0,540 DT/Nm3, FGN = 56 kg/GJ

La chaudière est disponible 8000 heures par an

Solution
1. On demande de calculer l’énergie perdue et le rendement thermique de la chaudière et de
proposer des solutions pour améliorer ses performances énergéco-économiques .

𝐸𝑛𝑒𝑟𝑔𝑖𝑒 𝑝𝑒𝑟𝑑𝑢𝑒=Energie fournie − Energie utile

Energie fournie=D é bit massique du fuel × 𝑃𝐶𝐼 𝑓𝑢𝑒𝑙 kWh = 3,6 MJ =3,6.106 J

Energie fournie=0,762 .10 3 ×10,90 ×𝟑 , 𝟔 .𝟏𝟎 𝟔=29900880 𝑘𝐽 /h

Energie utile= D é bit massique de la vapeur × ( 𝐻 𝑠 − 𝐻 𝑒)

kJ/h

𝑬𝒏𝒆𝒓𝒈𝒊𝒆 𝒑𝒆𝒓𝒅𝒖𝒆=𝟐𝟗𝟗𝟎𝟎𝟖𝟖𝟎−𝟐𝟔𝟓𝟏𝟒𝟎𝟎𝟎=𝟑𝟑𝟖𝟔𝟖𝟖𝟎 𝒌𝑱 /𝒉
Solution
1. On demande de calculer l’énergie perdue et le rendement thermique de la chaudière et de
proposer des solutions pour améliorer ses performances énergéco-économiques .

Energie utile
𝑅𝑒𝑛𝑑𝑒𝑚𝑒𝑛𝑡 𝑑𝑒𝑙𝑎 𝑐h𝑎𝑢𝑑𝑖 è 𝑟𝑒= ×100 %
Energie fournie

26514000
𝑅𝑒𝑛𝑑𝑒𝑚𝑒𝑛𝑡 𝑑𝑒𝑙𝑎 𝑐h𝑎𝑢𝑑𝑖 è 𝑟𝑒= ×100 %=88,67 %
29900880
Solution
1. Quel est l'impact économique et environnemental (émission tCO2/an) si on se propose de
substituer le fuel par le gaz naturel (GN) ayant un PCI de 9,530 th/Nm 3 comme
combustible de la chaudière étudiée. Que peut-on déduire ?

Les prix et les facteurs d'émission de CO2 de deux combustibles sont :

• P Fuel = 650 DT/tonne, Ffuel = 78 kg/GJ

• P GN = 0,540 DT/Nm3, FGN = 56 kg/GJ

La chaudière est disponible 8000 heures par an

Solution
Pour une même production de vapeur dans les mêmes conditions c.à.d. même Energie utile et en
utilisant la même chaudière c.à.d. le même rendement, on doit fournir à la chaudière la même
quantité d’énergie.

C=

Prix total

Emissions totales

Emissions totales

Emissions totales
Solution
Pour une même production de vapeur dans les mêmes conditions c.à.d. même Energie utile et en
utilisant la même chaudière c.à.d. le même rendement, on doit fournir à la chaudière la même
quantité d’énergie.

Energie fournie=D é bit massique du fuel × 𝑃𝐶𝐼 𝑓𝑢𝑒𝑙= 𝐷 é 𝑏𝑖𝑡 𝑣𝑜𝑙𝑢𝑚𝑖𝑞𝑢𝑒 𝑑𝑢 𝐺𝑁 × 𝑃𝐶𝐼 𝐺𝑁
Energie fournie
𝐷 é 𝑏𝑖𝑡 𝑣𝑜𝑙𝑢𝑚𝑖𝑞𝑢𝑒 𝑑𝑢 𝐺𝑁 =
𝑃𝐶𝐼 𝐺𝑁

1 Thermie = 4186799,94 Joules =4186,7999 kJ

/h

Consommation Prix total (DT/an) Emissions (t/an)

Fuel 6096000 kg/an 3962400 18658,149
GN 5995128 Nm3/an 3237369,12 13395,594
3. Si on propose de récupérer une partie de la chaleur sensible contenue dans les fumées rejetées dans
l’environnement pour chauffer l'eau sanitaire de 20°C à 65 °C par l'intégration d'un récupérateur de chaleur
comme indiqué sur la figure 2. On demande de calculer l'impact sur les performances énergétiques de la
chaudière fonctionnant au GN ainsi que la masse d'eau sanitaire à chauffer.

On donne : Mfumée. = 12,9 t/h , Cpmoy, fum = 271,61 cal/kg.K et Cpmoy, eau = 4,185 kcal/kg.K
Energie utile= Energie utilis é e pourla production dela vapeur d ′ eau+ Energie r é cup é r é e

Energie utilis é e pour la productionde la vapeur d ′ eau=26514000 kJ . h

˙ 𝑓𝑢𝑚 é 𝑒 ×𝐶 𝑝 𝑓𝑢𝑚 é 𝑒 × ( 𝑇 𝑓𝑢𝑚 é 𝑒 ,𝑒 −𝑇 𝑓𝑢𝑚 é 𝑒 , 𝑠 )

Energie r é cup é r é e=𝑚

Energie r é cup é r é e=12,9 .10 3 × 271,61× 4,18. 10− 3 × ( 3 00 −150 )=2196863,163 kJ /h

Energie utile=26514000+2196863,163=28710863,16 kJ / h
Energierécupérée=𝑚˙ 𝑓𝑢𝑚é𝑒 ×𝐶𝑝 𝑓𝑢𝑚é𝑒 × (𝑇 𝑓𝑢𝑚é𝑒,𝑒 −𝑇 𝑓𝑢𝑚é𝑒,𝑠)=𝑚˙ 𝑒𝑎𝑢𝑠𝑎𝑛𝑖𝑡 ×𝐶𝑝𝑒𝑎𝑢 × (𝑇 𝑒𝑎𝑢,𝑠 −𝑇 𝑒𝑎𝑢,𝑒)
Energie r é cup é r é e
˙ 𝑒𝑎𝑢 𝑠𝑎𝑛𝑖𝑡 =
𝑚
𝐶 𝑝𝑒𝑎𝑢 × ( 𝑇 𝑒𝑎𝑢 , 𝑠 − 𝑇 𝑒𝑎𝑢 , 𝑒 )

2196863,163 𝑘𝑔
˙ 𝑒𝑎𝑢 𝑠𝑎𝑛𝑖𝑡 =
𝑚 =11679,23 =11,679 𝑡 / h
4,18 × ( 65 −20 ) h
