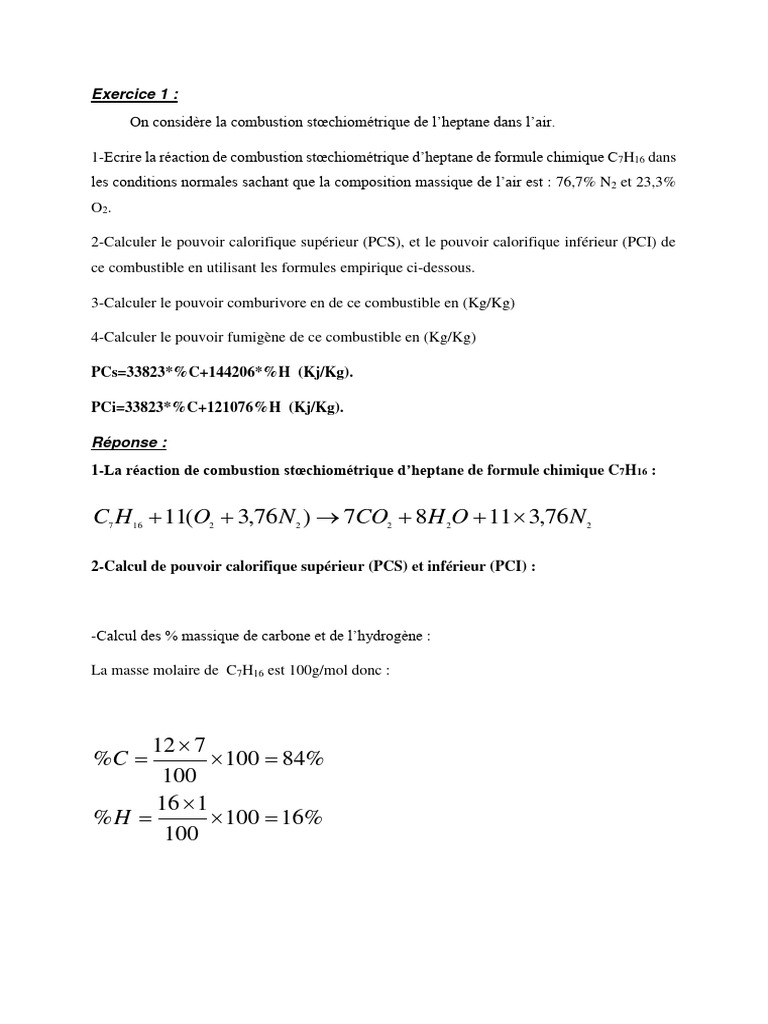

PCs=33823*%C+144206*%H (Kj/Kg).
PCi=33823*%C+121076%H (Kj/Kg).
Réponse :
1-La réaction de combustion stœchiométrique d’heptane de formule chimique C7H16 :
12 7
%C 100 84%
100
16 1
%H 100 16%
100
- En utilisant les relations empiriques de DULONG, le pouvoir calorifique supérieur et inférieur
peut être calculé approximativement comme suit :
D’après la réaction précédente, pour bruler une 1 kmol de C7H16, il faut 11 kmol d’air.
11 137,4
V
a
15,11kg / kg
100
La masse total des fumées est égale à la somme des masses de tous les produit de combustion :
3,08+1,44+11,58=16,1 kg
Exercice 2 :
Un four consomme une quantité d’énergie électrique de 900 KJ en 15 minutes. En 15 minutes
il fournira une quantité d’énergie thermique de 675KJ. Calculer le rendement du four.
𝑄𝑢𝑡𝑖𝑙𝑒
Le rendement d’un four est définit par : 𝑟 = avec 𝑄𝑡𝑜𝑡𝑎𝑙𝑒 = 𝑄𝑢𝑡𝑖𝑙𝑒 + 𝑄𝑝𝑒𝑟𝑑𝑢𝑒
𝑄𝑡𝑜𝑡𝑎𝑙𝑒
Exercice 4 :
Soit un mur d’un four constitue de trois couches d’épaisseurs différentes.
Couche 1 : brique réfractaire en silice e1=5cm, λ1=0 ,8 W/(m.K)
Couche 2 : brique réfractaire en argile e2=5cm, λ2=0 ,16 W/(m.K)
Couche 3 : brique rouge e3=5cm, λ3=0 ,4 W/(m.K)
Température de surface intérieure T1=800°C
Température de surface extérieure T2=20°C
3. Le flux thermique 𝜙 :
Δ𝑇 = 𝑅𝑡ℎ 𝜙
4. Calcul des températures T12 entre les couches 1 et 2 et T23 entre les couches 2 et 3.
On va partir d’un litre de pétrole consommé dans une automobile. On cherche à calculer le
rendement total (global) de cette voiture.
Chaîne énergétique :
𝑸
𝒓 = 𝑸 𝒖𝒕𝒊𝒍𝒆 avec 𝑸𝒕𝒐𝒕𝒂𝒍𝒆 = 𝑸𝒖𝒕𝒊𝒍𝒆 + 𝑸𝒑𝒆𝒓𝒅𝒖𝒆
𝒕𝒐𝒕𝒂𝒍𝒆
- La quantité d’énergie totale fournie par les bruleurs ou la chaleur apportée par la
combustion du gaz naturel est donnée par le produit du débit horaire (D) du gaz
naturel au pouvoir calorifique inférieur (PCI) de ce dernier :
𝑸𝒕𝒐𝒕𝒂𝒍𝒆 = 𝑫. 𝑷𝑪𝑰
𝑸𝒖𝒕𝒊𝒍𝒆 = 𝒎𝑪𝒑 𝚫𝑻
𝑸𝒇𝒖 = 𝑽𝒎𝒇 𝑪𝒇 𝑻𝒇
avec : 𝑉𝑚𝑓:le Volume moyen des fumées issues du four ; 𝑇𝑓: Température des fumées
à la sortie du four ; 𝐶𝑓 : Chaleur spécifique des fumées à la température de sortie.
Application :
Un four de trempe contient une zone de maintien et de chauffage et 24 bruleurs pour chaque
zone.
Données :
- La masse de la charge : m = 1 tonne
- La capacité calorifique du gaz naturel : 𝐶𝑝 = 0,11 𝐾𝑐𝑎𝑙/(𝐾𝑔. 𝐾)
- La production horaire est de 17,40 tonnes/h.
- La température à l’intérieur est de Ti=902°C et de l’extérieur est de Te=20°C.
- Le pouvoir calorifique inférieur du gaz naturel : PCI = 8500 kcal/Nm3. (Nm3 : Normo
mètre cube).
- Les débits du gaz des bruleurs sont les suivant :
En zone de chauffage le débit de chaque bruleur est : 38 Nm3/h
En zone de maintien le débit de chaque bruleur est : 10 Nm3/h
- Volume des fumées : 𝑉𝑚𝑓 = 12,31 𝑚3 ⁄𝑚3 ,
- Chaleur spécifique des fumées : 𝐶𝑓 = 0,28 𝐾𝑐𝑎𝑙⁄𝑁𝑚3 °𝐶 ,
- Température des fumées à la sortie du four : 𝑇𝑓 = 703°𝐶
I. L’énergie totale : QTotale
1. Pour chaque zone calculer la quantité de chaleur horaire fournie par le combustible
pour un bruleur. (en Kcal/h).
2. déterminer la quantité de chaleur horaire fournie par le combustible pour les 24
bruleurs. (en Kcal/h).
3. Déduire la quantité de chaleur horaire totale fournie par le combustible QT. (en
Kcal/h).
Réponse :
Réponse :
I. La quantitéde chaleur fournie :
Zone de chauffage Zone de maintien
Le débit du gaz naturel pour
un bruleur 38 Nm3/h 10 Nm3/h
(D)
Le pouvoir calorifique
inférieur 8 500 kcal/Nm3
du gaz naturel (PCI)
La quantitéde chaleur 323 000 Kcal/h 85 000 Kcal/h
fournie par un bruleur
La quantitéde chaleur
fournie par tous les bruleurs 7 752 000 Kcal/h 2 040 000 Kcal/h
(QZ1 et QZ2)
La quantitéde chaleur totale
fournie par le combustible 9 792 000 Kcal/h
(QT)
Tableau 7 : Calcul de l’énergie fournie par le combustible
𝑄 = 𝑚 𝐶𝑃 𝐷𝑇
m = 1000 kg
Cp = 0.11 kcal/kg°K
? 𝐾𝑐𝑎𝑙 ← 17.40 𝑡
On obtient alors :
Qu = 2 210 670 Kcal/h
𝑄𝑢 2 210 670
Ƞ= = = 0,225762867
𝑄 9 792 000
Ƞ = 22.57 %
Les pertes énergétiques au niveau d’un four :
La propagation de la chaleur à travers les parois du four (murs, voute et sole), est une
source de perte énergétique, pour déterminé ces pertes on applique la relation :
1
𝑄 = ℎ𝑆𝛥𝑇 avec ℎ= 𝑒 1
∑ 𝑖 +
𝜆𝑖 ℎ𝑒
Application :
La sole du four de trempe est constituée de quatre couches qui forment une épaisseur de
325 mm répartie comme suit :
Données :
- La surface de la sole : 𝑆𝑠 = 𝑙. 𝐿 = 140𝑚2
- La température moyenne à l’intérieur du four de trempe est estimée à 925°C, et la
température à l’extérieur du four c’est la température ambiante 20°C.
- Couche 1 : 𝑒1 = 0.065 𝑚 et 𝜆1 = 1.508 𝑊⁄𝑚°𝐶
- Couche 2 : 𝑒2 = 0.180 𝑚 et 𝜆2 = 0.928 𝑊⁄𝑚°𝐶
- Couche 3 : 𝑒3 = 0.065 𝑚 et 𝜆3 = 0.58 𝑊⁄𝑚°𝐶
- Couche 4 : 𝑒4 = 0.015 𝑚 et 𝜆4 = 0.208 𝑊⁄𝑚°𝐶
- Le coefficient d’échange de la paroi externe avec l’ambiance est he=1624.82𝑊⁄𝑚2°𝐶
1. Calculer le coefficient d’échange total h de la sole.
2. Calculer la chaleur horaire Qs perdue par la sole en Kcal/h.
Réponse :
𝑒𝑖 𝑒1 𝑒2 𝑒3 𝑒4 0.065 0.180 0.065 0.015
∑ = + + + = + + + = 0.4212
𝜆𝑖 𝜆1 𝜆2 𝜆3 𝜆4 1.508 0.928 0.58 0.208
1 1
= = 6.15 ∗ 10−4
ℎ𝑒 1 624.82
1 1
ℎ𝑠𝑜𝑙𝑒 = = = 2.37
𝑒𝑖 1 (0.4212) + (6.15 ∗ 10−4 )
(∑ )+( )
𝜆𝑖 𝐾𝑒
ℎ 𝒔𝒐𝒍𝒆 = 𝟐. 𝟑𝟕 𝑾⁄ 𝟐
𝒎 °𝑪
𝑐𝑎𝑙⁄
𝑄 = 300 279 𝑊 = ℎ
