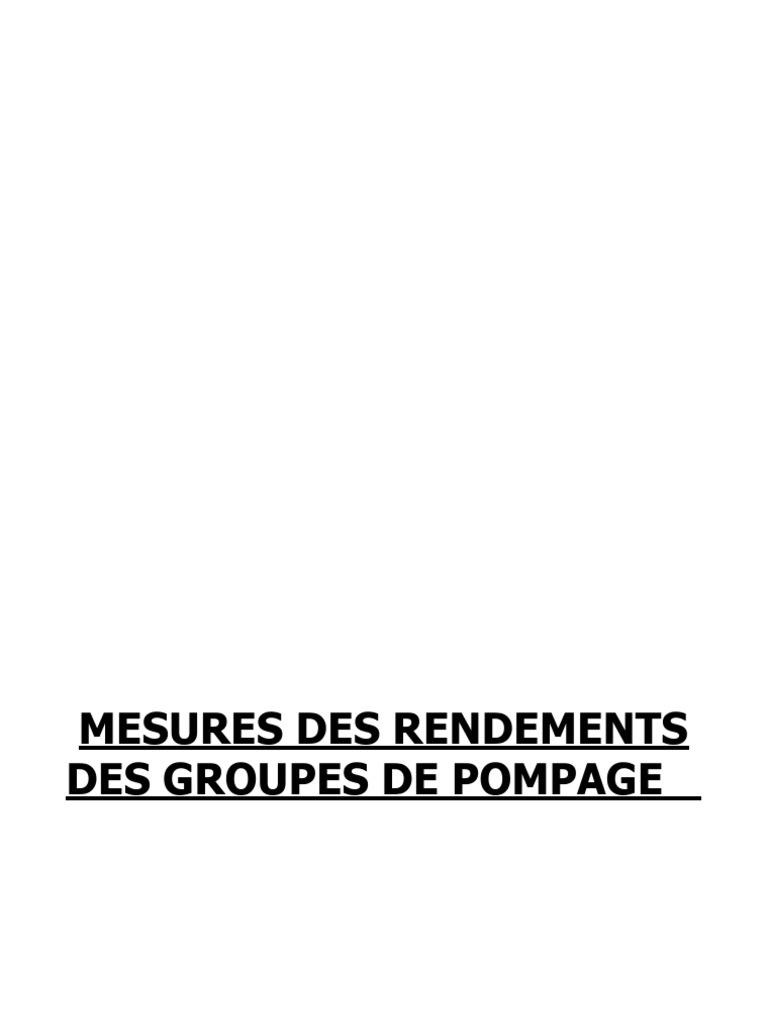

MESURES DES RENDEMENTS

DES GROUPES DE POMPAGE

 QU’EST CE QUE UN GROUPE DE POMPAGE

• C’est une machine incorporée dans le circuit

hydraulique destinée à déplacer le volume
d’eau désiré par unité de temps d’un point
bas vers un point haut et vaincre les pertes
de charge développées dans le réseau
Transfert d’énergie

Energie électrique

MOTEUR

Energie mécanique

POMPE

Energie Hydraulique
 DIFFÉRENTS TYPE DES GROUPES DE POMPAGE

• Pompes centrifuges.
- Pompe à axe horizontal ( pompes de surface).
- Pompe à axe verticales.
- Pompes immergées.
• Pompes volumétriques.
-Pompe doseuses.
• Pompes hélicoïdales ( à hélices).
-Vis d’Archimède
 GROUPE DE POMPAGE À AXE HORIZONTAL (GEPH)

• Destinée à fonctionner des hauteurs d’aspiration Hasp <= 08

m.
• Installation nécessite technique et précision.
• Montage et démontage aisé.
• Aspiration à partir des bâches ou réservoir dans la plus part
des cas.
• Nécessite amorçage.
• Caractérisé par le NPSH.
• Rendement important.
• Disponibilité des pièces de rechange.
• Nécessite maintenance périodique.
• Existe en mono et multicellulaire.
 GROUPE DE POMPAGE À AXE VERTICAL (GEPV)

• Destinée à fonctionner au niveau des puits à

faible tranche d’eau et à faible profondeurs.
• Montage délicat et nécessite centrage parfait.
• Installation du moteur en surface et guidage
de la pompe via la ligne d’arbre.
• Rendement important.
• Disponibilité des pièces de rechange.
• Nécessite maintenance périodique.
• Existe en mono et multicellulaire.
• Pannes fréquentes au niveau de la ligne
d’arbre.
 GROUPE ÉLECTROPOMPE IMMERGE (GEPI)

• Profondeur et tranche d’eau importantes .

• Installation nécessite technique et moyens
importants à mobiliser.
• Pas d’entretien.
• Durée de vie importante.
• Grand débit et HMT importante.
 AUTRES TYPES DE GROUPES DE POMPAGE

• Pompe suppresseur ( position

verticalisée )
• Pompe submersible.
• Pompe à haute pression.
 Noti on de NPSH

NPSH : Net positive succion Head

La charge nette positive à l’aspiration
Le NPSH disponible (NPSHd) : est la pression
disponible à l’entrée de la pompe il est calculé suivant
la position d’aspiration de la pompe.
Le NPSH requis (NPSHr) : dépende de la pompe il est
donné par la constructeur.
Le NPSH est facteur important de choix des pompes de
surfaces.
NPSHd>NPSHr
 Calcul du NPSHd
• La valeur du NPSH requis est une donnée du constructeur, tandis que le
NPSH disponible est une donnée de l'installation.
• Le NPSH disponible d'une installation dépend :
• Des pertes de charges singulières des équipements (crépine, clapet de
pied, convergent, coudes, vanne), Dps, et par
• Frottement à l'aspiration ;
• De la pression atmosphérique, Pa, du site d'installation, et donc de son
altitude ;
• De la pression de vapeur de l'eau, Pv, qui est fonction de sa
température (Pv = 0,1252 mC.E. à 10°C, 0,2387 mC.E. à 20°C) ;
• De la hauteur d'aspiration, ha.
• La figure 4 donne la valeur du NPSHd dans les deux cas possibles
d’installation d’une pompe.

VOIR DOCUMENT
 Vitesse de rotation

• Le coût d’une pompe centrifuge dépend directement de sa vitesse de

rotation. Plus celle-ci est lente, plus son coût est élevé. En première
approximation, pour une puissance absorbée égale, et en prenant
comme base le prix d’une pompe à 3 000 tr/min, les prix varieront dans
les proportions suivantes :
• 3 000 tr/min = 100 ;
• 1 500 tr/min = 150 ;
• 1 000 tr/min = 300.
• La diminution de la vitesse a pour avantages :
• la réduction du bruit ;
• l’amélioration de la capacité d’aspiration ;
• la diminution de l’usure.
• Le choix de la vitesse de la pompe se fera donc après avoir effectué une
étude technico-économique.
 Pourquoi mesurer les rendements des groupes de
pompage

Le rendement d’un GEP est parmi les critères fondamentales de choix d’un groupe de
pompage.

Les mesures des rendements des groupes de pompage nous permet de :

- s’assurer des caractéristiques initiales des GEP à savoir :

• Le débit nominal.
• La hauteur manométrique totale ( HMT).
• Le rendement.
• La puissance électrique.

- Suivre l’évolution des ratios d’énergie.

- Prendre des décisions sur le renouvellement ou pas du GEP.

 Principes de mesures des rendements des groupes de
pompage

• Mesures et calculs des paramètres hydrauliques :

- Le débit .
- Pression à l’aspiration et au refoulement.
- Calculs de pertes de charges.

• Mesures des paramètres électriques :

- La tension en Volt.
- L’intensité en Ampère.
- Le Cos Q.
 Rendement d’un groupe de pompage () :

Puissance hydraulique de la pompe

 = Puissance électrique absorbée

(Puissance hydraulique de la pompe ou la puissance utile de

la pompe).
 = Ph /Pa

xgxQxH
= V3 UI Cos Q

Q: débit en m3/s ; g= 9.81 m/s2 ; H en( m)

 OU

h =Q(m3/h)*H(m)/[367*P absorbée (kw)]

h =Q(l/s)*H(m)/[102*P absorbée (kw)]

Le rendement global d’un GEP (µ).

µ = Rendement du moteur x Rendement de la pompe

Le rendement du moteur est donné par le constructeur

Exemple :
Rendement pompe = 75%
Rendement moteur = 85 %
Calculer le rendement global du GEP ?????
le rendement global du GEP = 0.75 x 0.85 = 0,64 = 64%
 DEFINTION DES PARAMETRES HYDRAULIQUES

-Le débit :
-C’est la quantité d’eau par unité de temps transférée par la pompe d’un
point bas vers un point haut .

Son Unité : m3/s ; l/s ; m3/h , l/mn ; l/h.

DÉBIT= VITESSE*SECTION

Débit en m3/s ; Vitesse d’écoulement en m/s ; Section de la conduite en m2

m3/s= m/s*m2
Les vitesses tolérées dans des conduites d’eau varient entre 0.5 m/s et 02
m/s.
 Hauteur manométrique totale (HMT).

- HMT = hauteur d’aspiration+ hauteur de refoulement+ pertes de

charges.

• hauteur d’aspiration : Ha
• hauteur de refoulement = Hr

- Hauteur géométrique = Hg = Ha+Hr

• Pertes de charges= J
• Pertes de charges= Pertes de charge linéaire+Pertes de chrages
singulières

• HMT = Hg+ J
 Hauteur manométrique totale : HMT

HMT = Hgéo + J

Hauteur de refoulement : Hr

Hauteur d’aspiration : Ha
 PERTES DE CHARGE

- Pertes de charge linéaire :

Pertes de pression à cause des frottements des particules d’eau

entre elles même et contre les parois des conduites .

-Pertes de charge singulières:

Pertes de pression suite à la présence d’un obstacle ou d’une

singularité sur la conduite .

Elles sont proportionnelles au carré de la vitesse.

Hj= K V2/2g
K est déterminée par des abaques
 DEFINTION DES PARAMETRES ELECTRIQUES

-L’intensité I (A) .
-La tension U en V.
-Le facteur de puissance Cos Q

Ces paramètres sont mesurés soit par des analyseurs de réseau

soit par des appareils de mesures ( Wattmètre) ou à partir des
démarreurs électroniques ou variateur de vitesse,
 Exemple de calcul de rendement

• Un groupe de pompage triphasé est alimenté en 380

volt absorbe un courant de 39 A ayant un cos phi de
0.85 entraînant une pompe centrifuge d’un débit de
15 l/s à une hauteur de 80 m. Calculer le rendement
du groupe de pompage.
 REPONSE
Puissance hydraulique de la pompe
 = Puissance électrique

xgxQxH
= V3 UI Cos Q

Calcul de la puissance hydraulique :

Ph =  x g x Q x H

Ph (kW) = g x Q x H en kw =9.81 X 80 X 0.015 = 11, 77 kW

Calcul de la Puissance électrique absorbée :

Pa = V3 x 380 x 39 x 0.85= 21 818 watt =21,82 kw

 = Ph/Pa =11,77/ 21,82 = 53.94 % = 54 %

 Rendements à partir du ratio d’énergie

V: Le volume en (m3) produit par le groupe de

pompage pendant une période donnée.
· E : L'énergie en (kWh) consommée pour la même
période.
· H : La Hmt en (m) de ce groupe de pompage.

Le ratio calculé par la formule R = (E/V) (en kWh/m3)

permet de déduire directement le Rendement du
groupe de pompage.

 = Q(m3/h)*H(m)/[367*P (kw)]

 = 1/(367*R/H)
 EXERCICE

• Exemple: si le ratio kwh/m3 d’un groupe de pompage

est de 0.425 et la HMT est de 100 m, calculer le
rendement de ce groupe.
Solution:
 = (1/(367*R/H)
 = (1/(367*0,425/100)
 = 0,64
 = 64%
 DISPOSITIONS A PRENDRE AVANT TOUTES OPERATION DE
MESURES DE RENDEMENT DES GEP

• Préparer un planning de compagne de mesures de

rendement.
• Aviser l’exploitant pour éviter tout risque de perturbation
d’AEP.
• Préparer l’outillage et appareils de mesures nécessaires .
• Prépare la documentation technique ( courbes des
caractéristiques techniques ) des GEP.
• S’assurer de l’étanchéité des vannes et clapets.
• S'assurer de la possibilité de mesurer le niveau dynamique
des forages .
 OUTILLAGE ET APPAREILS DE MESURES

Paramètres Outillage et appareils de Observations

mesures
Paramètres hydrauliques:
-Compteur mécanique.
Débit - DEM.
-Ultrason
Pression
- Au refoulement - Manomètre On doit normalement utilisé
- Capteur de pression un manomètre étalon
- A L’aspiration - Vacuomètre
- Niveau dynamique - Sonde de niveau
- Capteur de niveau
Paramètres électriques :
- Courant+tension -Wattmètre. Le Cos Q peut être calculé à
+puissance+CosQ -Centrale de mesures . partir des relevés d’énergies.
-Démarreur électronique.
-Variateur de vitesse
 Cas pratique de mesures de rendement ( cas des GEPH)

NB :
Avant de commencer les mesures il faut s’assure de l’état
d’ouverture de la vanne en aval du GEP.
( Faire les premières mesures dans l’état actuel).
- Mesurer le débit
- Mesurer la pression à l’aspiration et au refoulement.
- Mesure des paramètres électriques U, I, Cos(phi) et
Puissance .
( Faire d’autres mesures pour les points suivants :
Vanne fermée, ouverture de la vanne à 25%; 50% ; 75 % et
vanne ouverte complètement ).
 CAS PRATIQUE DE MESURES DE RENDEMENT ( CAS DES GEPI +GEPV)

NB :
Avant de commencer les mesures il faut s’assure de l’état
d’ouverture de la vanne en aval du GEP.
-Pour les forages s’assurer de l’existence d’un piézomètre pour la
mesure du niveau d’eau
- Faire les premières mesures dans l’état actuel.
- Mesurer le débit.
- Mesurer le niveau dynamique.
- Mesurer la pression à l’aspiration et au refoulement.
- Mesure des paramètres électriques U, I, Cos(phi) et Puissance.

( Faire d’autres mesures pour les points suivants :

Vanne fermée, ouverture de la vanne à 25%; 50% ; 75 % et vanne ouverte
complètement ).
 ILLUSTRATION DES RÉSULTATS

• Collecter toutes les mesures effectuées sous formes

de tableau.
• Tracer les courbes Hmt = f(Q) et rend = f(Q) .
 Courbes caractéristiques

Hmt

Point de barbotage
Rendement

H
Courbe H= f(Q)

Courbe R= f(Q)
ŋmax

Qn Débit
 Interprétation des résultats des mesures
Etat de la vanne Débit
de refoulement mesuré/ Commentaire Recommandations
Débit
nominal
-Changement du GEP.
- Hmt du GEP a été surdimensionné -Réduire le nombre d’étage
Vanne n’est pas - Rm<Rg s’il s’agit d’un GEPI ou
complètement - Qm = Qn -Le GEP fait appel à plus de courant multicellulaire.
ouverte -Ration d’énergie élevé -Changement seulement
de la pompe.
-Installation d ‘un variateur
de vitesse.
Vanne est -GEP en bonne état.
complètement Qm = Qn -GEP non adapté au point de -Changement du GEP.
ouverte Mais le fonctionnement
Rm<Rg
 Interprétation

• Le débit d’une pompe est en fonction de la hauteur

totale atteinte pour une vitesse de rotation donnée.
• le point nominal correspond au point de pour
lequel le rendement passe par un maximum.
• La forme de la courbe Q=f(H) est de forme
parabolique
 RENDEMENT DES GROUPES

• Le rendement global de chaque groupe (GEP ) doit atteindre les

valeurs suivantes pour un point de fonctionnement optimum :
• 45 % pour une puissance absorbée de moins de 10 KW
( Puissance <=10)
• 50 % pour une puissance absorbée entre 10 kw et 20 KW
( 10<Puissance <=20)
• 60 % pour une puissance absorbée entre 20 kw et 40 KW ( 20
<Puissance <=40)
• 65 % pour une puissance absorbée supérieure à 40 kw .
( Puissance >40)
