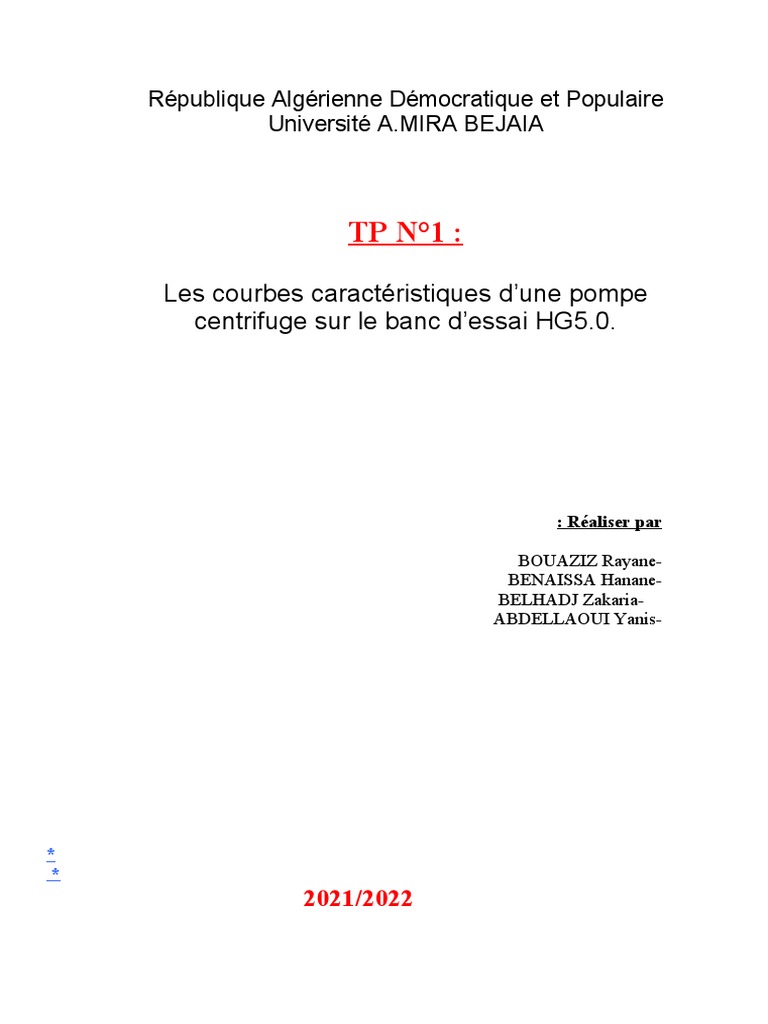

République Algérienne Démocratique et Populaire

Université A.MIRA BEJAIA

TP N°1 :

Les courbes caractéristiques d’une pompe

centrifuge sur le banc d’essai HG5.0.

: Réaliser par

BOUAZIZ Rayane-
BENAISSA Hanane-
BELHADJ Zakaria-
ABDELLAOUI Yanis-

*
*
2021/2022
♦INTRODUCTION GÉNÉRALE:
Une pompe hydraulique est un appareil qui transforme de l’énergie mécanique en énergie
hydraulique.
Les pompes véhiculant des liquides se divisent en deux catégories principales:
• Les pompes centrifuges :
Le mouvement du liquide résulte de l’accroissement d’énergie qui lui est communiqué par la force
centrifuge.
• Les pompes volumétriques :
L’écoulement résulte de la variation d’une capacité occupée par le liquide.

« Fig ure
1 : Type de pompes »

Dans notre TP, on a fait l’étude sur une pompe centrifuge :

a) Pompe centrifuge
Les pompes centrifuges sont des machines qui sont largement utilisées pour assurer le transport de
fluide .elles sont composées d'une roue à aubes qui tourne autour de son axe, d'un stator constitué au
centre d'un distributeur qui dirige le fluide de manière adéquate à l'entrée de la roue, et d'un collecteur en
forme de spirale disposé en sortie de la roue appelé volute.
Le fluide arrivant par l'ouie est dirigé vers la roue en rotation qui sous l'effet de la force
Centrifuge lui communique de l'énergie cinétique. Cette énergie cinétique est transformée en
Énergie de pression dans la volute.
Un diffuseur à la périphérie de la roue permet d'optimiser le flux sortant est ainsi de limiter les
Pertes d'énergie (Figure 2).
 « Figure 2 : Schéma d'une pompe centrifuge »

Deux coupes de pompes sont proposées ci dessous. La première est de type monocellulaire (Figure 3)
tandis que la deuxième est multicellulaire, c'est à dire qu'elle contient plusieurs pompes en série (Figure
4).

« Figure 3 : Coupe d'une pompe monocellulaire »

 « Figure 4 : Coupe d'une pompe multicellulaire »

BUT DU TP :
Le bute de notre étude dans ce TP consiste à déterminer les courbes caractéristique d’une pompe
centrifuge, sur le banc d’essai GH5.0 à savoir la hauteur de refoulement H, le rendement hydraulique et
la puissance absorbée Pa de la pompe en fonction du débit Q.

DESCRIPTION DU BANC D’ESSAI GH5.0 : Le banc d’essai HG5.0 est composé de :

 un réservoir en fibre de verre.

 Une pompe centrifuge.

 Un moteur électrique dynamométrique a vitesse variable.

  Une unité de contrôle et de mesure avec voltmètre, ampermétre, un variateur de vitesse et
trois manomètres.

 Les tuyauteries d’aspiration et de refoulement.

 Un chassi-support monté sur roulette. l’utilisation de fibre de verre, d’acier inoxydable et

de bronze fait que les problèmes de corrosion sont réduits au minimum.

 Une crépine, un coude, une vanne de réglage et un divergeant.

 Un repérage de niveau et un réservoir de refoulement (ce dernier est menu d’un déversoir,
intègre, en V) permettent de mesurer les débits de la pompe ou des turbines lorsqu’elles
sont utilisées. La pompe est montée sur la partie basse du châssis en dessous du réservoir
d’essai, ce qui assure un maximum de stabilité de l’appareil. Elle est entraînée par un
moteur à vitesse variable monté en balance.

 Une unité de contrôle (manomètre, Mano-vacuomètre…)

 un corps monte sur roulettes.

« Figure 4 : banc d’essai GH5.0 »

ETUDE THÉORIQUE des courbes caractéristiques d’une pompe centrifuge :

 La hauteur de refoulement :

Théoriquement la courbe H=f (Q) est une parabole d’équation : H = aQ2 +b

Expérimentalement en utilisant des appareils de mesure H est déterminé à partir de la formule
suivante :
 Sur le banc d’essai HG5.0 :
z1=z2=0
Vs=ve=0
H=Pm-Pv en m.c.e ………….. (1)

 la puissance absorber par la pompe :

La puissance absorbée par la pompe c’est la puissance mécanique absorbé au niveau de l’arbre
de la pompe. Cette puissance s’exprime comme suite :

Pa=C ………………… (2)

C : le couple en (N/m)

 La vitesse de rotation N en (tour/mn) :
C’est le nombre de tour qu’effectue une pompe par unités de temps, cette vitesse est notée par N,
l’unité de mesure est de tour/mn. Le déplacement angulaire (W) qu’effectue une pompe pendant
l’unité de temps s’appelle vitesse angulaire, l’unité de mesure est de rd/s :
Soit, N : la vitesse de rotation en (tr/mn).
W : la vitesse angulaire en( rd/s).

=  …………. (3)

Dans notre cas on N=3000tr /mn

La puissance fournie par la pompe (utile) :

C’est la puissance transmise par la pompe, Cette puissance s’exprime comme suite :

….. (4)

 Le rendement hydraulique de la pompe  (%):

On défini le rendement hydraulique d’une pompe comme étant le rapport entre la puissance utile Pu
fourni par la pompe et la puissance absorbée par cette dernière Pa :

MODE OPÉRATOIRE:

 Manipulation :
Le banc d’essai comprend une pompe centrifuge qu’on fait tourner à une vitesse de rotation à 3000tr/mn
d’une manière progressive, elle est entraînée par un moteur a courant continu;
Le circuit hydraulique se compose d’un réservoir d’aspiration monté au dessus de la pompe. L’eau est
aspirée du réservoir d’aspiration puis refoulée dans le réservoir de refoulement, les vannes de réglages des
pressions d’aspiration et de refoulement sont respectivement montées en amont et en avale de la pompe
centrifuge. Les pressions sont lues au moyen de monomètres (voir schéma)

Réservoir de refoulement Réservoir ’aspiration

Pompe

« Schéma de fonctionnement »
 Mise en marche de0 la pompe :
On vérifie que la pompe n’est pas sèche, on ouvre la vanne amont puis on lance la pompe. On laisse
tourner la pompe quelques minutes vannes grandes ouvertes avant de commencer les mesures. Fermer la
vanne amont d’aspersion puis éteindre immédiatement la pompe. Vider le bac de mesure et nettoyer
rapidement le banc d’essais.
Durant toute la manipulation la vanne d’aspiration reste grande ouverte, par contre on ouvre
graduellement la vanne de refoulement afin d’obtenir 8 lectures illustrées dans le tableau N° 1

REPRÉSENTATION DES RÉSULTATS DES ESSAIS :

On a la vitesse de rotation N (tr/mn) constante, N= 3000 tr/mn
Tableau N° 1 : relevé des résultats de la manipulation

N°d’essai
Paramètres à mesures 1 2 3 4 5 6 7 8
Lecture du mano- 0 0 0 0 0 0 0 0
vacuomètre
Lecture du 0 28 28 28 24.4 24 18 5
Manomètre
Hauteur dans le réservoir 0 21 36 46 58 67 77 81
de refoulement
Couple moteur 1.8 1.9 2.2 2.5 3.1 3.6 3.5 3.2

I. Résultats des essais

Le débit : étant déterminé à partir de la courbe d’étalonnage du déversoir

La hauteur manométrique totale Hmt :

Hmt= Pm -Pv= P manometre -Pman-vacuometre

 La puissance P :

P= c*w
P=2 π N C/60

Le rendement  :

= ρ g HQ/ P

Les résultats obtenus sont reportés dans le tableau suivant :

Tableau N° 2 : résultats des essais expérimentaux

N°d’essai
Paramètres à mesures 1 2 3 4 5 6 7 8

H 0 21 36 46 58 67 77 81

Q (l/mn) 0 15 25 40 70 98 140 160

Q (10-4) m 3/s 0 2.5 4.16 6.6 11.6 16.33 23.33 26.66

Hmt 0 28 28 28 24.4 24 18 5

C 1.8 2.1 2.2 2.5 3.1 3.6 3.5 3.2

P (Watt) 565.2 659.4 690.8 785 973.4 1130.4 1099 1004.8

(%) 0 10.4 16.5 23.09 28.5 34.01 37.5 13.01

Interprétation des résultats :

La courbe de la hauteur manométrique en fonction du débit  :

Trace de graphe : Le graphe « de la courbe de la hauteur en fonction des débits » est présenté si
dessous :
 « Fig. : le graphe des hauteurs en fonction des débits »

La Hmt = f (Q) est sensiblement une parabole dont Hmtmax correspond au point de la vanne fermée. Donc
on aura une parabole qui décroît.
On a :

Dans notre étude, on a néglige les termes de Vc et Vb, vitesse a la rentrée et a la sortie de la pompe, ce
qui n’est le cas dans la réalité. Ceci a engendré des écarts entre les valeurs et celles dont l’application des
lois de similitude pour trouver les résultats théoriques

Courbe de puissance absorbée par la pompe en fonction du débit.

Trace de graphe : Le graphe « de la courbe des puissances en fonction des débits » est présenté sur
la feuille millimétrique.
 « Fig. : le graphe des puissances en fonction des débits »

Pour la courbe P = f (Q), on a une parabole dont Pa max correspond au Q max contrairement à Hmt

= f (Q) :
Trace de graphe : Le graphe « de la courbe de rendement en fonction des débits » est présenté sur
la feuille millimétrique.
(%)

Q(m 3 /s)

« Fig. : le graphe des rendements en fonction des débits »

On a une courbe qui varie sensiblement en augmentant le débit :
 Q= [0 ; 160], on a = [0 ; 37.5] augmentation du rendement.
Q= 140, on remarque que max = 37,5 %
Q= [140 ; 160], on remarque que le rendement diminue de [37.5 ; 13.01].

CONCLUSION :
La manipulation de ce type de pompe (pompe centrifuges a vitesse constante) permet de déterminer les
différentes caractéristiques d’une pompe centrifuge (Hmt, Pa, ) pour une vitesse de rotation constante.
D’après ces trois courbes nous pouvons conclure que les paramètres de la pompe centrifuge
(hauteur manométrique, puissance absorbée et le rendement) varient avec le débit. Ceci étant,
lorsqu’on diminue le débit, la hauteur manométrique augmente au fur et à mesure, le rendement et
la puissance absorbée diminue.
