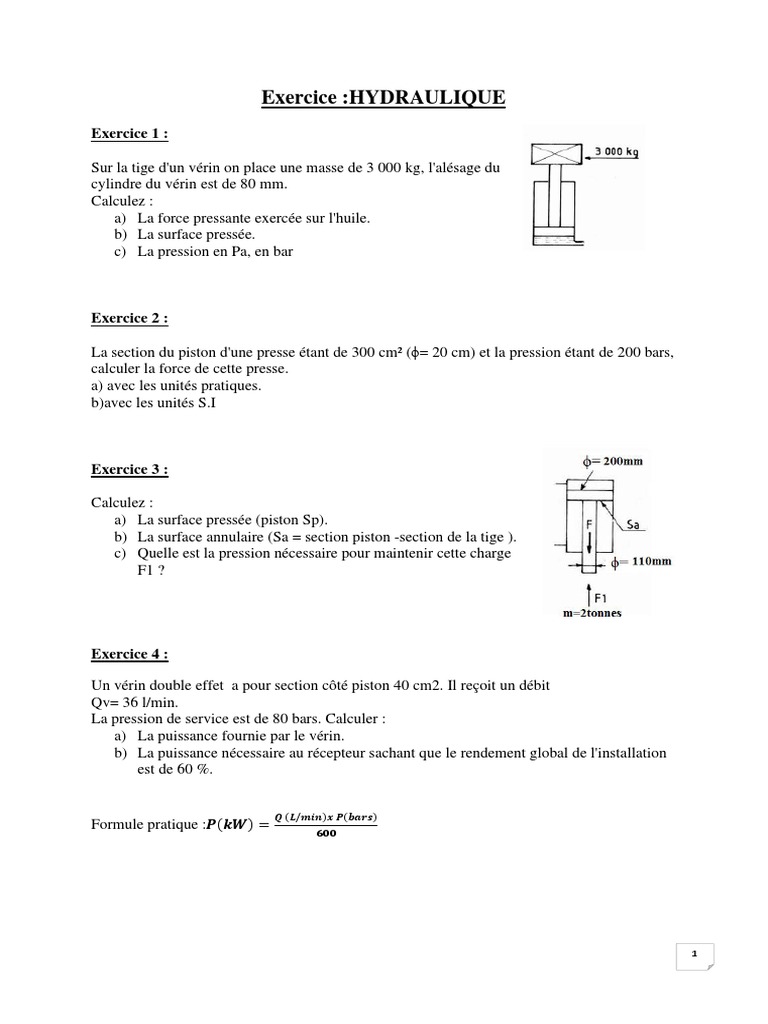

Exercice 1 :
Sur la tige d'un vérin on place une masse de 3 000 kg, l'alésage du
cylindre du vérin est de 80 mm.
Calculez :
a) La force pressante exercée sur l'huile.
b) La surface pressée.
c) La pression en Pa, en bar
Exercice 2 :
La section du piston d'une presse étant de 300 cm² (ϕ= 20 cm) et la pression étant de 200 bars,
calculer la force de cette presse.
a) avec les unités pratiques.
b)avec les unités S.I
Exercice 3 :
Calculez :
a) La surface pressée (piston Sp).
b) La surface annulaire (Sa = section piston -section de la tige ).
c) Quelle est la pression nécessaire pour maintenir cette charge
F1 ?
Exercice 4 :
Un vérin double effet a pour section côté piston 40 cm2. Il reçoit un débit
Qv= 36 l/min.
La pression de service est de 80 bars. Calculer :
a) La puissance fournie par le vérin.
b) La puissance nécessaire au récepteur sachant que le rendement global de l'installation
est de 60 %.
𝑸 (𝑳/𝒎𝒊𝒏)𝒙 𝑷(𝒃𝒂𝒓𝒔)
Formule pratique :𝑷(𝒌𝑾) = 𝟔𝟎𝟎
1
Exercice 5 :
On doit lever une masse de 3 tonnes à la vitesse de 2 m/min., la pompe fournit une pression de
50 bars.
Calculer :
a) la puissance de la pompe
b) le diamètre du vérin
c) le débit de la pompe.
Exercice 6 :
Exercice 7 :
a) Ouel est le type d'écoulement dans une tuyauterie de 26 / 34. La vitesse moyenne est
de 3 m/s. La viscosité 30 cSt (centi-Stocke).
b) Type d’écoulement.
Exercice 8 :
Exercice 9 :
2
Exercice 10 :
Exercice 11 :
Exercice 12 :
Une pompe de rendement volumétrique 0,84, et dont la cylindrée est de 25 cm3, est entrainée
à une vitesse de 1425t/mn alimente un vérin hydraulique sous une pression de 200bar
Calculer :
a/ le débit fournit par la pompe
b/ le couple théorique
c/ la puissance du moteur
3
Exercice 13 :
On dispose d’une installation hydraulique composée :
Pour la partie puissance d’un vérin à D.E simple tige commandé par l’intermédiaire d’un
distributeur 4/2 monostable à pilotage électrique, et d’ un moteur hydraulique à deux sens de
rotation commandé par un distributeur 4/3 à centre fermé. Les vitesses de rotation en
« Mav »et « Mar » sont contrôlées par des étrangleurs unidirectionnels.
Le vérin et le moteur hydraulique fonctionnent alternativement.
• Caractéristique du vérin : Ф piston 100mm, rendement 80%
• Caractéristiques du moteur hydraulique : Cylindré V=120 cm3
• Caractéristiques du groupe motopompe : pression de tarage 200 Débit de la pompe 48
l/min
1) Tracer le schéma de puissance de cette installation hydraulique.
2) Quelle est la puissance hydraulique installée (rendement supposé 100%)
3) Calculer la force utile du vérin.
4) Calculer la fréquence de rotation « n » du moteur hydraulique en tr/min.
Exercice 14 :
Un moteur hydraulique, de 350 cm3 de cylindrée, est utilisé sous une ΔP=200 bars. Il tourne à
120tr/mn. Le couple mesuré en sortie d’arbre est de 1050N.m. En débranchant le drain on a
relevé une fuite de 1,4 l/mn.
1. Déterminer Le couple théorique du moteur Cth.
2. En déduire le couple perdu par frottements Cfrot .
3. Calculer alors le rendement mécanique du moteur ηm.
4. Déterminer le débit utile Qu (l/mn)
5. Calculer le rendement volumétrique du moteur ηv
6. En déduire alors Le rendement global du moteur ηG
Exercice 15 :
La pompe débite réellement 2,58 l/s pour une pression de sortie de 144 bars et celle d’entrée
de 0,8 bar. La fréquence de rotation du moteur est de 1440 tr/mn et sa puissance mécanique
utile est de 48 KW.
La pompe est à 3 pistons ayant chacun un diamètre D de 38,52 mm et une course C de
32,4mm.
4
Exercice 16 :
Exercice 17 :
Un moteur hydraulique reçoit 60 L/min. sous une pression de 100 bars, la cylindrée est
de 120 cm3 /tr. On demande :
1) La fréquence de rotation en tr/min.
2) La puissance utile du moteur (rendement =ƞ100%)
3) Le moment de son couple
4) On l'utilise pour monter une masse de 1 tonne, quelle sera la vitesse d'ascension de la
charge ?
5) Le tube d'arrivée au moteur a un diamètre intérieur de 20 mm . La viscosité de l'huile est
de 60 centiStokes. Calculer la vitesse de l'huile dans la tuyauterie de refoulement.
6) Trouver le type d'écoulement.
5
Exercice 18 :
Un vérin double effet doit fonctionner en sortie de tige suivant le cycle : avance rapide (AR),
puis avance lente (AL) et en rentrée de tige avec un retour rapide (RR).
- La force utile du vérin est de 40 000 N.
- Fonctionnement pendant l'avance lente :
5 mm/s.
- L'étranglement E sur le retour produit
entre A et B une perte de charge
ΔP = 10 bar.
On demande :
1) La force totale nécessaire.
2) La pression nécessaire pendant l'avance
lente (AL),
Appareils 3) La puissance théorique fournie
par la pompe.
4) La vitesse du vérin pendant l'avance
rapide (AR).
5) Le débit passant par l'étranglement E
pendant la phase
lente (AL).
Exercice 19 :
Un moteur hydraulique reçoit 26 l/min. Sous une pression de 100 bars. A cette pression les
fuites externes dues aux jeux mécaniques sont, pour ce moteur, de 2 l/min.
La cylindrée est de 80 cm3/tr. On demande :
1. La fréquence de rotation en tr/min.
2. La puissance utile du moteur. On admettra un rendement (n ) de 0,85.
3. Le moment de son couple.
4. Comment peut-on faire varier : a) la fréquence de rotation ?
b) le moment du couple ?
5. On utilise ce moteur pour monter une masse de I 000 kg. Ouelle sera la vitesse d'ascension
de la charge ?
