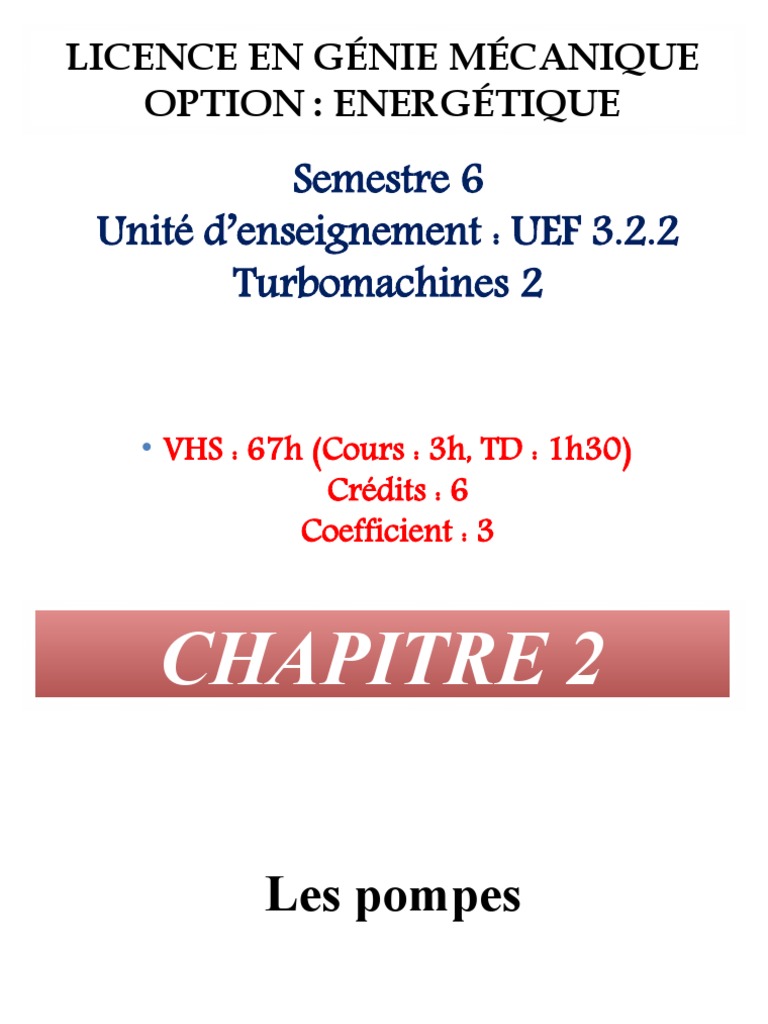

LICENCE EN GÉNIE MÉCANIQUE

OPTION : ENERGÉTIQUE

Semestre 6
Unité d’enseignement : UEF 3.2.2
Turbomachines 2

• VHS : 67h (Cours : 3h, TD : 1h30)

Crédits : 6
Coefficient : 3
CHAPITRE 2

Les pompes
 INTRODUCTION GÉNÉRALE

On distingue deux grandes familles de pompes

les pompes centrifuges où le mouvement du fluide est générée
par la force centrifuge

les pompes volumétriques dont l'écoulement résulte d'une

variation de volume de l'espace occupé par le liquide
 LES POMPES VOLUMÉTRIQUES
1.1 Les pompes volumétriques
Les pompes volumétriques (alternatives ou rotatives)
exécutent un mouvement cyclique et déplacent à chaque cycle
une quantité constante de liquide. Cette quantité est en fonction
de la vitesse de rotation et la course (ou une autre dimension
caractéristique).
)

W: la vitesse de rotation
Cr: la course du piston (ou une autre dimension
caractéristique)
Q: le débit de la pompe
 LES POMPES VOLUMÉTRIQUES

1.2 Les principaux types de pompes volumétriques :

Les pompes à pistons (pistons axiaux, pistons radiaux.)
Les pompes à diaphragme
Les pompes à engrenages
Les pompes à palettes
Les pompes à vis

Remarque: Cette liste n’est pas exhaustive, mais elle comprend

les modèles les plus couramment utilisés dans les processus
industriels.
 LES POMPES VOLUMÉTRIQUES

Les pompes volumétriques délivrent des pressions

importantes et en revanche des débits mois importants. Elles
sont auto-amorçantes.
Dans les pompes volumétriques l'aspiration est isolée du
refoulement.
Le volume d'huile refoulé par tour est constant
Les fuites internes sont réduites au maximum

Exemple d'utilisation : circuit haute pression sur pelle

hydraulique, etc..
 LES POMPES
VOLUMÉTRIQUES
 LES POMPES
VOLUMÉTRIQUES
 LES POMPES CENTRIFUGES
Les pompes centrifuges sont composées d'une roue à aubes qui
tourne autour de l’axe, d'un stator constitué au centre d'un
distributeur qui dirige le fluide de manière adéquate à l'entrée
de la roue, et d'un collecteur en forme de spirale en sortie de la
roue appelé volute.
Le fluide arrivant par l'ouie est dirigé vers la roue en rotation
qui sous l'effet de la force centrifuge lui communique de
l'énergie cinétique. Cette énergie cinétique est transformée en
énergie de pression dans la volute.
Un diffuseur à la périphérie de la roue permet d'optimiser le
flux sortant est ainsi de limiter les pertes d'énergie.
LES DIFFÉRENTS CONSTITUANTS
DE LA POMPE
LES DIFFÉRENTS CONSTITUANTS
DE LA POMPE
LES DIFFÉRENTS TYPES
DE POMPES
 LES POMPES CENTRIFUGES
Dans les pompes centrifuges il n'y a pas d'étanchéité
(séparation) entre l'aspiration et le refoulement, les fuites
internes sont importantes
• Ces pompes permettent de très gros débits sous de très faibles
pressions. La pression de refoulement varie avec la vitesse de
rotation
• On n'emploie pas ces pompes en hydraulique haute pression, les
pressions d'utilisation étant trop importantes
• Exemple d'utilisation : pompe à eau d'automobile, pompes
d’irrigation, pompes de distribution d’eau potable, …. Etc.
LES DIFFÉRENTS TYPES DE POMPES
LES DIFFÉRENTS TYPES DE ROUES
DE POMPES
 LES CARACTÉRISTIQUES DES POMPES

D'un point de vue hydraulique, les trois principaux paramètres

qui caractérisent une pompe centrifuge sont
le débit volumique Q,
la hauteur manométrique H
et son rendement η
Afin de caractériser une pompe, la hauteur manométrique et le
rendement sont tracés en fonction du débit.
 LA HAUTEUR MANOMÉTRIQUE

• D’après la théorie d'Euler, la hauteur théorique est

proportionnelle au débit
• Les pertes de charge par frottement et chocs dans la roue et les
aubages étant de la forme
• On obtient la courbe pratique dite hauteur manométrique (ou
hauteur nette) Hn donnée par le constructeur
• La courbe de réseau est représentée par
 LE POINT DE FONCTIONNEMENT
• Le point de fonctionnement est définit par le point d’intersection
entre la courbe caractéristique de la pompe donnée par le
constructeur et la courbe caractéristique du réseau (installation)
appelée aussi courbe d’utilisation
 LE POINT DE FONCTIONNEMENT
 Pour un circuit donné, la hauteur manométrique est

𝛥H représente la somme des pertes de charge singulières et

régulières dans le circuit (aspiration et refoulement)
 Donc

avec  une constante qui dépend des caractéristiques du circuit

donné
Le point de fonctionnement est donc l’intersection de la courbe
du circuit Hm= HG + 𝛥H avec la courbe caractéristique de la
pompe Hm = f(Q)
 LA CAVITATION ET LE NPSH

La cavitation est la vaporisation partielle ou totale du liquide

dans le réseau (surtout le réseau d’aspiration et la pompe)
quand la pression diminue est devient inférieure ou égale a la
tension de vapeur correspondant à sa température
Des bulles apparaissent dans les zones où la pression est la plus
faible
 LA CAVITATION ET LE NPSH

La cavitation est un phénomène à éviter absolument, car il

entraîne de graves conséquences:
érosion du matériau pouvant aller jusqu'au perçage des aubes
de turbine des pompes centrifuges
augmentation du bruit et des vibrations générés par la pompe
chute des performances des pompes avec diminution
importante de la hauteur manométrique totale, du débit et du
rendement
LA CAVITATION ET LE NPSH

• Effets de La cavitation sur les turbomachines

 LA CAVITATION ET LE NPSH

Les fabricants des pompes proposent une autre caractéristique

appelée NPSH (Neat Positive Suction Head ou charge ou
hauteur nette à l’aspiration) exprimée en mètre et qui est
donnée aussi en fonction de débit.
Le NPSH requis est fournit par le fabricant il est déterminé
comme le seuil au deçà duquel la cavitation fait son apparition
dans la pompe et détériore ses performances.
Le NPSH disponible est définit par la relation suivante:

Remarque: Pour un bon fonctionnement d’une pompe à

l’aspiration, il faut que: NPSHdisp > NPSHrequis
COURBES CARACTÉRISTIQUES (HMT,
PUISSANCE, RENDEMENT ET NPSH
COURBES CARACTÉRISTIQUES (HMT, PUISSANCE,
RENDEMENT ET NPSH
MONTAGE EN CHARGE ET MONTAGE EN
ASPIRATION DES POMPES
 Deux montages peuvent se présenter:
 le montage en charge
 le montage en aspiration
 LES POMPES IMMERGÉES

 Un autre type de montage est rencontré dans la pratique, c’est

les pompes immergées

 Dans ce type de montage on a pas de problème de cavitation

mais on a des problèmes de corrosion et si le moteur
d’entrainement est aussi immergé on a un problème
d’étanchéité
 EXPLOITATION DES POMPES

Remarque importante
le circuit de refoulement n'intervient pas dans les problèmes de
cavitation; une conséquence importante est qu'il ne faut jamais
placer de vannes de réglage sur le circuit d'aspiration (elles sont
susceptibles en fonction de la régulation de se fermer
pratiquement ce qui crée une forte augmentation de la perte de
charge sur l'aspiration).
 EXPLOITATION DES POMPES

les conseils à respecter, pour éviter la cavitation:

 préférer si possible les montages de pompes en charge.
 éviter de transporter des liquides à des températures trop élevées.
 éviter une alimentation à partir d'un réservoir sous pression réduite.
 diminuer les pertes de charge du circuit d'aspiration.
 éviter des hauteurs d’aspiration trop importante dans le cas de pompe en
aspiration

Si ces conseils ne peuvent être appliqués en raison des exigences

du procédé, il ne reste plus qu'à trouver une pompe dont les
valeurs du NPSHrequis sont suffisamment faibles.
NOMENCLATURE LES DIFFÉRENTES
HAUTEURS
LE SIMILITUDE ET LES POMPES CENTRIFUGES

 Les coefficients de Rateau

Les coefficients de Rateau sont des nombres adimensionnels qui
caractérisent une machine hydraulique. Pour une pompe donnée,
la caractéristique tracée à l'aide des coefficients de Rateau est
toujours la même quelque soit la vitesse de rotation et le fluide.
Coefficient de débit
Q

Coefficient de charge ou manométrique
ND 3 gH
Coefficient de puissance
  2 2
gHQ N D
Rendement P    3 5
PH N D

Pa
LE SIMILITUDE ET LES POMPES CENTRIFUGES

Les coefficients de Rateau permettent de tracer les

caractéristiques à partir des caractéristiques d'une pompe de la
même famille et fonctionnant à une vitesse de rotation
différente.
Soit deux pompes conçues sur le même modèle mais de
dimensions différentes. Les lois de similitude sont données par:
Q1 Q2
1  2  3

N1 D1 N 2 D23
gH1 gH 2
1  2  2 2

N1 D1 N 2 2 D2 2
gH1Q1 gH 2Q2
P1  P2  3 5

N1 D1 N 23 D25
LE SIMILITUDE ET LES POMPES CENTRIFUGES

Les lois des vitesses

Les lois des vitesses permettent de prédéterminer, par le calcul,
les caractéristiques de fonctionnement d’une pompe à des
vitesses de rotation autres que celle donnée par le constructeur.
Pour une même machine on déduit que:
 Le débit est proportionnel à la vitesse de rotation Q=k.N
 La pression (ou la hauteur manométrique) est
proportionnelle au carré de la vitesse de rotation
P ou H = k.N2
 La puissance est proportionnelle au cube de la vitesse de
rotation P=k.N3
 Le débit lui reste inchangé
LE SIMILITUDE ET LES POMPES CENTRIFUGES

Les lois des machines géométriquement semblables (dites aussi

loi de Rateau)
Les machines sont géométriquement semblables si les dimensions de
ces pompes sont dans un même rapport (diamètre, largeur, …etc), les
lois de Rateau permettent de prédéterminer, par le calcul, les
caractéristiques dans le cas d’un changement de diamètre tout en
restant à la même vitesse de rotation.
Pour une même vitesse de rotation:
 Le débit est proportionnel au cube du diamètre Q=k.D3
 La pression est proportionnelle au carré du diamètre P=k.D2
 La puissance absorbée est proportionnelle à la 5eme puissance du
diamètre P=kD5
 Le rendement lui reste inchangé
 LE SIMILITUDE ET LES POMPES
CENTRIFUGES
Ainsi pour une pompe donnée
(R1=R2), à partir d'une
caractéristique et à une
vitesse donnée, on peut tracer
la caractéristique de cette
même pompe à n'importe
quelle vitesse de rotation
On considère en première
approximation que le
rendement n'est pas affecté
 GROUPEMENT DE POMPES CENTRIFUGES

o Groupement en série
Quand on monte deux pompes identiques en série, le débit résultant reste le même
tandis que la pression double de valeur, ce principe a donné naissance aux pompes
multicellulaire qui sont un assemblage en série de plusieurs pompes identiques sur
un même arbre, et coté à cote dans une même volute. Cette solution est plus
économique que l’adoption de deux ou plusieurs pompes séparées.
Qr = Q1 = Q2 Pr = P 1 + P 2 P r = P 1 + P2

Groupement de pompes en série

 GROUPEMENT DE POMPES CENTRIFUGES

o Groupement en série
 GROUPEMENT DE POMPES CENTRIFUGES

Groupement en parallèle
Quand on monte deux pompes identiques en parallèle, le débit
résultant double tandis que la pression reste la même, ce principe
a donné naissance aux pompes double ouïe qui est la juxtaposition
dos à dos de deux pompes sur un même arbre et refoulant dans la
même volute. Qr = Q1 + Q2 Pr = P1 = P2 Pr = P1 + P2

Groupement de pompes en parallèle

 GROUPEMENT DE POMPES CENTRIFUGES

Groupement en parallèle
CHOIX DU TYPE DE POMPE

Tableau des ordres de

grandeurs des roues
couramment utilisées.
Le critère de choix est
la vitesse spécifique
