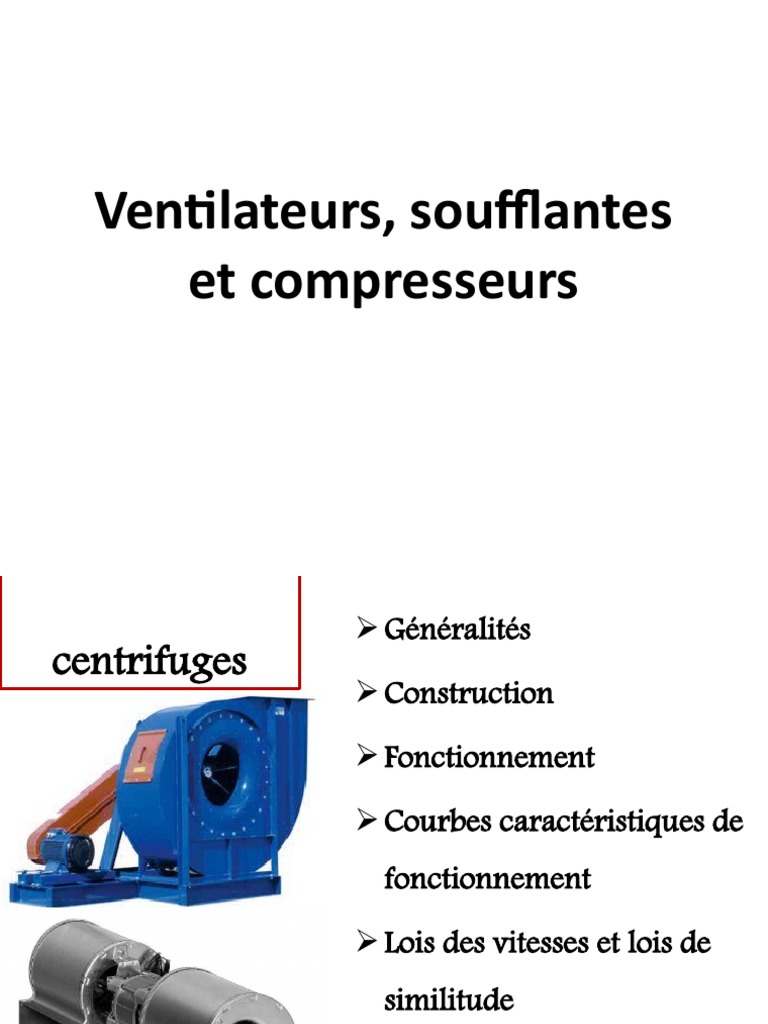

Ventilateurs, soufflantes

et compresseurs
  Généralités
centrifuges
 Construction

 Fonctionnement
 Courbes caractéristiques de
fonctionnement
 Lois des vitesses et lois de
similitude
 Ventilateurs spéciaux
 Les ventilateurs centrifuges
 Les ventilateurs sont des machines comparables aux
pompes du point de vue fonctionnement, sauf que le fluide
transporté est un gaz et la construction est simplifiée.
 La fonction essentielle d’un ventilateur est de transformer
en énergie de pression les vitesses dues à la force
centrifuge communiquées aux particules gazeuses par la
rotation des aubes
 On ne peut pas parler de compresseur centrifuges au sens
propre du mot car la pression au refoulement n’est pas
élevée, la pression à la sortie est de l’ordre du 1,6 bars
 Les ventilateurs centrifuges
Construction des ventilateurs centrifuges
Un ventilateur est composée de:
 La roue
 Elle peut être coulée (fonte, aluminium, plastique, ..) pour
les diamètres inférieurs à 30 cm
 Elle est soudée pour les grands diamètres, le moyeu est en
acier coulé les joues et les aubes en tôles d’acier
 Les aubes peuvent être droites qui sont moins onéreuses
mais donnant des rendements petits, ou incurvées qui sont
plus onéreuses mais en revanche donnant de meilleurs
rendements
 Le calage de la roue sur l’arbre s’effectue à chaud, soit
à la presse, soit par clavette.
 Les ventilateurs centrifuges

Les différents types de roue de ventilateurs

centrifuges
Les ventilateurs  La volute elle est exécuté
 En fonte pour les petits diamètres
centrifuges  En tôles soudées pour les grands
diamètres,
 Remarque: dans le cas de la volute
soudée la section d’écoulement et
la section de refoulement sont
rectangulaires, mais dans le cas
des volutes coulées la section
d’écoulement et la section de
refoulement sont circulaires.
• Le rendement d’un appareil soudé
est moins bon que celui d’un
appareil coulé, mais la
construction est facile et pratique.
 Les ventilateurs centrifuges
Fonctionnement du ventilateur
Rôle de la roue
o Comme il a été mentionné dans la leçon des pompes centrifuges
l’augmentation de l’énergie est  2
E  ( p  p ')  (v  v '2 )
2
o Et en utilisant le même raisonnement que celui présenté à la leçon des pompes
centrifuges nousavons,
2 2 2 2 2 2
E  
 (u  u ' )  ( w '  w )  ( v  v ' )

2
Action de la force Variation de la vitesse Variation de l’énergie
centrifuge dans la roue cinétique

o p’, u’, v’, w’ désignent les paramètres de rentrée

o p, u, v, w désignent les paramètres de sortie

Le rôle prépondérant de la roue est donc de transformer en pressions les

vitesses dues à la force centrifuge communiquées aux particules par la
rotation des aubes
 Les ventilateurs centrifuges
Fonctionnement du ventilateur
 Rôle de la volute
o La volute joue un double rôle
o Le rôle d’un diffuseur ,(elle fait augmenter la pression en faisant
chuter la vitesse et ceci grâce à sa section qui augmente
progressivement.
o Le rôle d’un collecteur de fluide
 Les ventilateurs centrifuges
Les courbes caractéristiques de fonctionnement
Les courbes caractéristiques des ventilateurs sont
semblables à celles des pompes, elle sont réalisées sur des
bancs d’essai pour l’air à 20 °c et pour une vitesse de
rotation donnée (qui coïncide généralement avec la vitesse
d’entrainement du moteur du banc d’essai).
o Les trois courbes caractéristiques de fonctionnement sont
o La courbe de pression P=f(Q)
o La courbe de puissance P=f(Q)
o La courbe de rendement =f(Q)
o La plage de fonctionnement correspondant aux bons
rendements est hachurée sur la figure
 Les ventilateurs centrifuges
 Les lois des vitesses
 Pour un ventilateur donné
 Le débit est proportionnel à la vitesse de rotation, Q=k.N
 La pression est proportionnelle au carré de la vitesse de
rotation, P=k. N2
 La puissance est proportionnelle au cube de la vitesse de
rotation, P=k.N3
 Les lois de similitude
 Pour une vitesse de rotation donnée
 Le débit est proportionnel au cube du diamètre, Q=k.D 3
 La pression est proportionnelle au carré du diamètre, P=k.D 2
 La puissance est proportionnelle à la puissance cinquième du
diamètre, P=k.D5
 Les ventilateurs centrifuges
Les ventilateurs spéciaux
 Pour les gaz nocifs: étanchéité absolue aux joints et aux
bourrages
 Pour les gaz corrosifs plastification des surfaces en contact
avec le fluide et utilisation d’aciers spéciaux
 Pour les gaz abrasifs: utilisation d’aciers spéciaux et de
surépaisseurs
 Pour les gaz chauds généralement on utilise les ventilateurs
doubles ouïes, des paliers à circulation d’eau, des
déflecteurs de radiation et des arbres creux obligeant la
chaleur a passer par le déflecteur (c’est le cas des
ventilateur aspirant des chaudières et hauts fourneaux)
 Les soufflantes et les compresseurs centrifuges
• Les soufflantes centrifuges
– Généralités
– Constitution
– Courbes caractéristiques
– Applications des soufflantes
• Les compresseurs centrifuges
– Généralités
– Constitution
– Courbes caractéristiques
– Phénomène de pompage
 Les soufflantes centrifuges
Généralités
Dans les ventilateurs centrifuges, la pression au refoulement
dépasse rarement 0,6 N/cm2 (600 Pa ). Quand on désire des
pressions importantes à la sortie, on fait recours aux soufflantes
qui donnent des pressions allant de 5 à 20 N/cm 2.
En réalités les soufflantes ne sont qu’un groupement en série de
ventilateurs similaire aux pompes multicellulaires.
 Les soufflantes et les compresseurs centrifuges
Constitution
Une soufflantes est constituée de:
o Un flasque d’aspiration
o Le corps constitué de la juxtaposition d’éléments identiques
o Un flasque de refoulement
Les éléments constituant le corps de la soufflantes sont composés de:
o Une roue semblable à une roue de ventilateur étroite et radiale, constituée de tôles soudées
par points, l’élévation de pression dans la roue est estimée par une approximation qui
découle du théorème d’Euler
o Remarque: ΔP= ρ.u2 , si les vitesses sont de l’ordre de 150 m/s, ΔP est
théoriquement de l’ordre de 2,7 N/cm2 par roue
o Un diffuseur dont le rôle est de faire chuter la vitesse du fluide dans le but de transformer
l’énergie cinétique du fluide en énergie de pression
Fonctionnement
o le fluide en sortant de la roue R entre dans le diffuseur D, passe dans le canal en U dont
la branche de retour est garnie d’aubes redresseurs AR afin de canaliser le fluide et éviter
le tourbillonnement
o Remarque: en raison des faibles élévations de température il n’y a pas de système
de refroidissement
 Vue éclatée d’une soufflante centrifuge

Inlet housing= pavillon d’aspiration Impeller = roue

Discharge housing= pavillon de refoulement Air sealing = joint d’étanchéité
Connecting rod= tige de raccordement Bearing = palier
Seal= corps de pompe Front side bearing house = logement de palier
Shaft = arbre Back side bearing housing = logement arrière du palier
 Soufflantes et compresseurs centrifuges
Courbes caractéristiques
les constructeurs donnent les courbes caractéristiques de fonctionnement
pour une vitesse donnée et pour un fluide de référence qui est l’air à 20 °c
o Courbe de pression P = f(Q)
o Courbe de puissance P = f(Q)
o Courbe de rendement = f(Q)
Les lois des vitesses et de similitude restent inchangées et applicables aux
soufflantes centrifuges

p


Q
 Soufflantes et compresseurs centrifuges
Domaines d’application des soufflantes

o Alimentation en air des

bruleurs
o Transport
pneumatiques
(céréales, grains,
charbons, …)
o Surpresseurs de gaz
o Alimentation en air des
hauts fourneaux
o Alimentations des
convertisseurs
 Les soufflantes et compresseurs centrifuges
Les compresseurs centrifuges
o Généralités
Le compresseur centrifuge se distingue de la soufflante centrifuge par:
o Le nombre d’étage plus élevé qui procure une pression au refoulement
nettement supérieure 60 à 120 N/cm2
o La présence d’un système de refroidissement sur la machine
 Les soufflantes et les compresseurs centrifuges
o Constitution
o Les compresseurs basse pression et haute pression sont placés en
opposition afin d’éliminer la poussée axiale résultante
o Même si le refroidissement de chaque étage séparément est utilisé, il
faut procéder à un refroidissement du fluide entre les deux étages
o Remarque importante:
les diamètres et les largeurs des roues vont en diminuant au fur et à
mesure que la pression augmente
(Voir les images du document de cours)
 Les soufflantes et les compresseurs centrifuges
o Courbes caractéristiques
Les courbes caractéristiques sont données séparément pour
le compartiment basse pression et pour le compartiment
haute pression
o Les lois des vitesses et les lois de similitude restent valables
et invariables
(Voir les courbes sur le document du cours)
 Les soufflantes et les compresseurs centrifuges
o Phénomène de pompage
Ce phénomène se produit lors de l’insertion d’une soufflante ou un
compresseur dans son réseau, ou lors des démarrages après les arrêts
La zone de pompage est la zone qui correspond à la période
comprise entre le débit nul et la pression maximale, cette zone de
fonctionnement est instable et nuisible à l’installation.
Les constructeurs limitent la zone de pompage sur les
courbes caractéristiques
(Voir l’exemple sur le document de cours)
