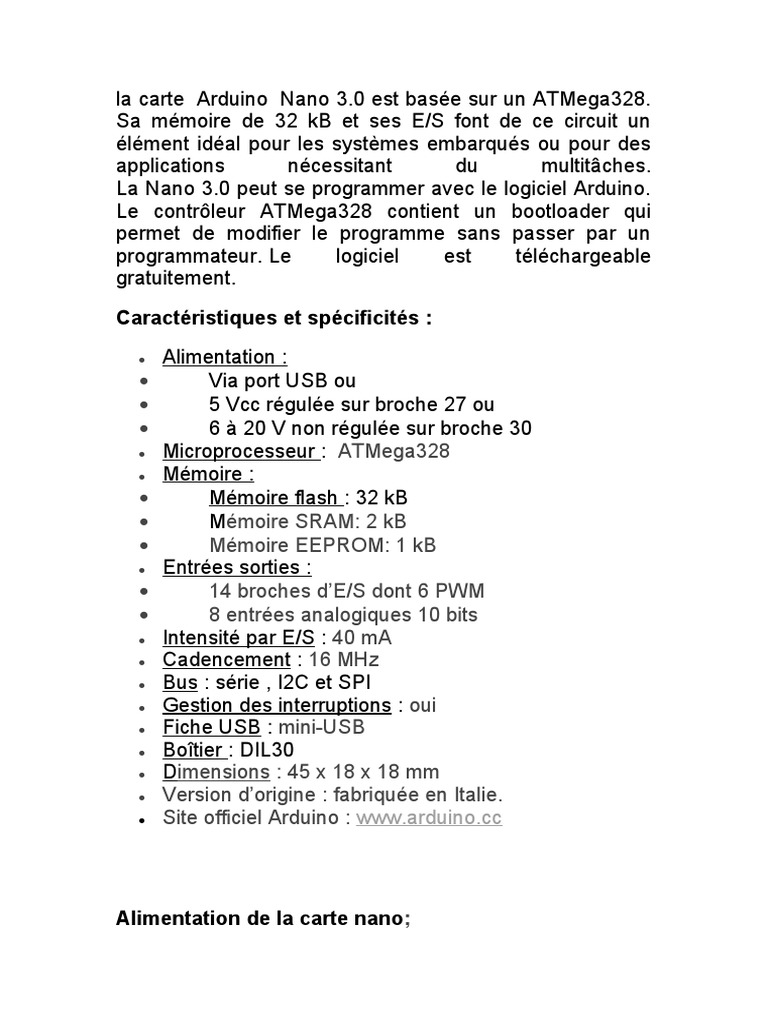

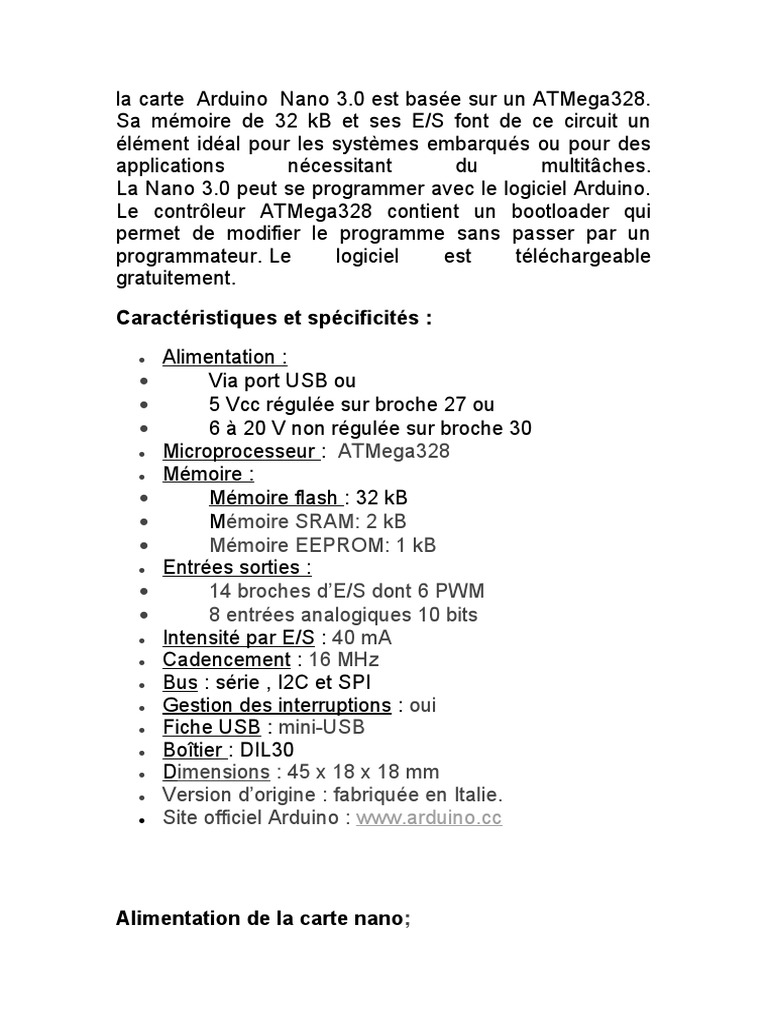

la carte  Arduino  Nano 3.0 est basée sur un ATMega328.

Sa mémoire de 32 kB et ses E/S font de ce circuit un

élément idéal pour les systèmes embarqués ou pour des
applications nécessitant du multitâches.
La Nano 3.0 peut se programmer avec le logiciel Arduino.
Le contrôleur ATMega328 contient un bootloader qui
permet de modifier le programme sans passer par un
programmateur. Le logiciel est téléchargeable
gratuitement.

Caractéristiques et spécificités :

 Alimentation :
 Via port USB ou
 5 Vcc régulée sur broche 27 ou
 6 à 20 V non régulée sur broche 30
 Microprocesseur :  ATMega328
 Mémoire :
 Mémoire flash : 32 kB
 Mémoire SRAM: 2 kB
 Mémoire EEPROM: 1 kB
 Entrées sorties :
 14 broches d’E/S dont 6 PWM
 8 entrées analogiques 10 bits
 Intensité par E/S : 40 mA
 Cadencement : 16 MHz
 Bus : série , I2C et SPI
 Gestion des interruptions : oui
 Fiche USB : mini-USB
 Boîtier : DIL30
 Dimensions : 45 x 18 x 18 mm
 Version d’origine : fabriquée en Italie.
 Site officiel Arduino : www.arduino.cc

Alimentation de la carte nano;

L’Arduino Nano peut être alimenté via la connexion USB Mini-B,
ou par une alimentation externe non régulée 6-20 V (broche 30) ou
une alimentation externe régulée 5 V (broche 27). La source
d’alimentation est automatiquement sélectionnée pour la source
de tension la plus élevée.
Mémoire
L’ATmega328P a 32 Ko, (également avec 2 Ko utilisé pour le bootloader)
L’ATmega328P a 2 Ko de SRAM et 1 Ko d’EEPROM.

Entrées et sorties
Chacune des 14 broches numériques du Nano peut être utilisée comme
entrée ou sortie, en utilisant les fonctions pinMode (), digitalWrite () et
digitalRead (). Les entrées sorties  fonctionnent en 5 volts. Chaque broche
peut fournir ou recevoir un maximum de 40 mA ( attention au courant
cumulé ) et dispose d’une résistance de pull-up interne (déconnectée par
défaut) de 20-50 kOhms.

En outre, certaines broches ont des fonctions spécialisées:

 Série : 0 (RX) et 1 (TX). Utilisé pour recevoir (RX) et transmettre (TX)

des données série TTL. Ces broches sont connectées aux broches
correspondantes de la puce série FTDI USB-TTL.
 Interruptions externes : 2 et 3. Ces broches peuvent être configurées
pour déclencher une interruption sur une valeur basse, un front
montant ou descendant ou une modification de valeur. Voir la fonction
attachInterrupt () pour plus de détails.
 PWM : 3, 5, 6, 9, 10 et 11. Sortie PWM 8 bits avec la fonction
analogWrite ().
 SPI : 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Ces broches prennent
en charge la communication SPI, qui, bien que fournie par le matériel
sous-jacent, n’est pas actuellement incluse dans le langage Arduino.
 LED 13 :  Il y a une LED intégrée connectée à la broche 13 numérique.
 Reset : passez cette ligne à LOW pour redémarrer le micro-contrôleur.
habituellement utilisé pour rajouter une fonction ou un bouton de reset
directement sur les shields/modules.
 AREF. : Tension de référence pour les entrées analogiques. Utilisé
avec analogReference
 Entrées analogiques : La carte dispose pour cela de 8 entrées ,
repérées de A0 à A7 , qui peuvent admettre toute tension analogique
comprise entre 0 et 5 V.
 Pour mesurer des tensions supérieures a 5 Volts il faut équiper
l’entrée d’un pont diviseur.
 Les broches analogiques 6 et 7 ne peuvent pas être utilisées
comme broches numériques. De plus, certaines broches ont des
fonctionnalités spécialisées .
 Pour mesurer des tensions analogiques les cartes Arduino
contiennent un convertisseur analogique-numérique (A/N). Ce
convertisseur a une résolution de 10 bits, renvoyant des résultats de
mesure sous forme d’entiers de 0 à 1023.

https://www.redohm.fr/2018/02/arduino-module-arduino-
/nano
