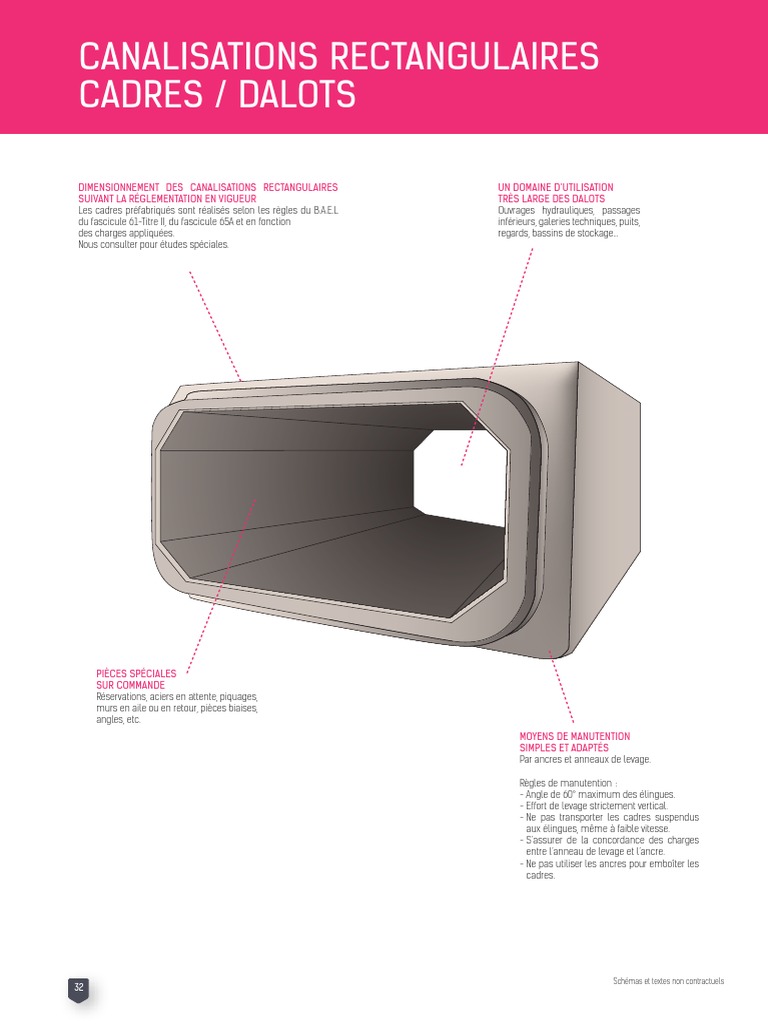

CANALISATIONS RECTANGULAIRES

CADRES / DALOTS

DIMENSIONNEMENT DES CANALISATIONS RECTANGULAIRES UN DOMAINE D’UTILISATION

SUIVANT LA RÉGLEMENTATION EN VIGUEUR TRÈS LARGE DES DALOTS
Les cadres préfabriqués sont réalisés selon les règles du B.A.E.L Ouvrages hydrauliques, passages
du fascicule 61-Titre II, du fascicule 65A et en fonction inférieurs, galeries techniques, puits,
des charges appliquées. regards, bassins de stockage...
Nous consulter pour études spéciales.

PIÈCES SPÉCIALES
SUR COMMANDE
Réservations, aciers en attente, piquages,
murs en aile ou en retour, pièces biaises,
angles, etc.
MOYENS DE MANUTENTION
SIMPLES ET ADAPTÉS
Par ancres et anneaux de levage.

Règles de manutention :
- Angle de 60° maximum des élingues.
- Effort de levage strictement vertical.
- Ne pas transporter les cadres suspendus
aux élingues, même à faible vitesse.
- S’assurer de la concordance des charges
entre l’anneau de levage et l’ancre.
- Ne pas utiliser les ancres pour emboîter les
cadres.

Schémas et textes non contractuels

32
 Chaussée transversale (surcharges Br, Bc, Bt)

Recouvrement
0,50

mâle

Fissuration
H

préjudiciable
L femelle

Béton de propreté

Sol Joint intégré

collé en fabrication
du cadre/dalot

ASSAINISSEMENT E.P. + E.U

Dimensions intérieures Dimensions intérieures Dimensions intérieures
Longueur (cm) Longueur (cm) Longueur (cm)
Largeur x hauteur (cm) Largeur x hauteur (cm) Largeur x hauteur (cm)

110 x 55 240 300 x 100 200 400 x 225 200

125 x 60 240 300 x 125 200 400 x 250 200

150 x 70 240 300 x 150 200 400 x 275 200

150 x 100 240 300 x 175 200 400 x 300 200

175 x 75 240 300 x 200 200 450 x 100 200

200 x 100 240 300 x 225 200 450 x 125 200

200 x 150 240 300 x 250 200 450 x 150 200

200 x 100 200 300 x 275 200 450 x 175 200

200 x 125 200 300 x 300 200 450 x 200 200

200 x 150 200 350 x 100 200 450 x 225 200

200 x 175 200 350 x 125 200 450 x 250 200

200 x 200 200 350 x 150 200 450 x 275 200

200 x 225 200 350 x 175 200 450 x 300 200

200 x 275 200 350 x 200 200 500 x 100 200

250 x 100 200 350 x 225 200 500 x 125 200

250 x 125 200 350 x 250 200 500 x 150 200

250 x 150 200 350 x 275 200 500 x 175 200

250 x 175 200 350 x 300 200 500 x 200 200

250 x 200 200 400 x 100 200 500 x 225 200

250 x 225 200 400 x 125 200 500 x 250 200

250 x 250 200 400 x 150 200 500 x 275 200

250 x 275 200 400 x 175 200 500 x 300 200

- - 400 x 200 200 - -
