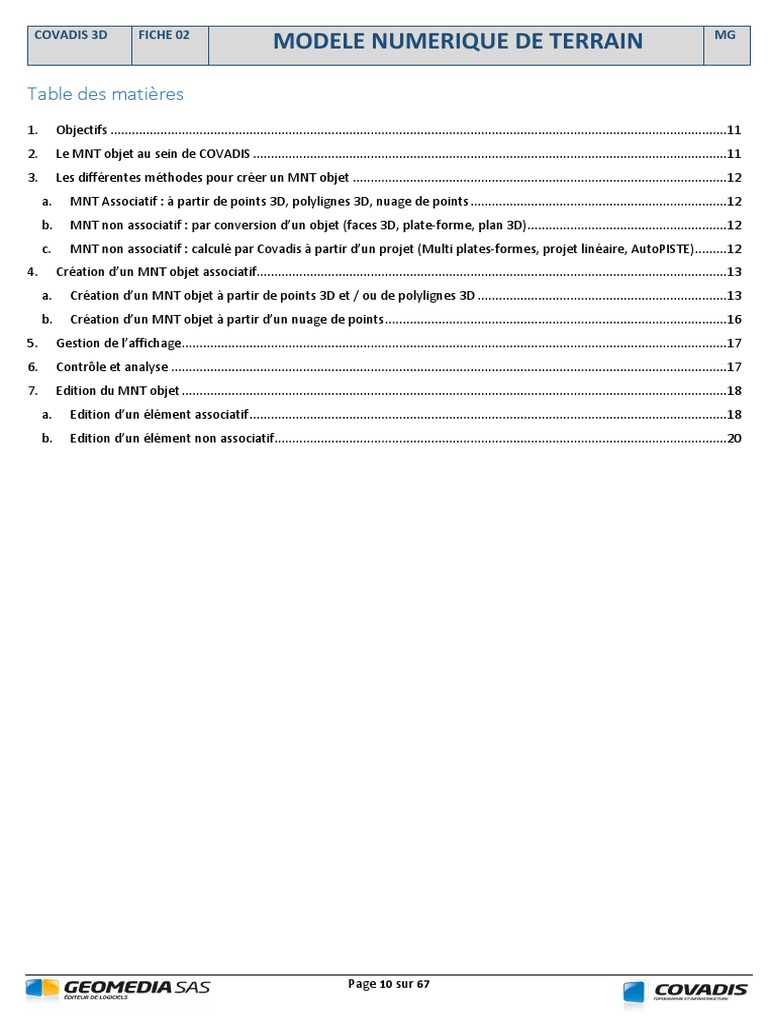

Table des matières

1. Objectifs .............................................................................................................................................................................11
2. Le MNT objet au sein de COVADIS .....................................................................................................................................11
3. Les différentes méthodes pour créer un MNT objet .........................................................................................................12
a. MNT Associatif : à partir de points 3D, polylignes 3D, nuage de points ........................................................................12
b. MNT non associatif : par conversion d’un objet (faces 3D, plate-forme, plan 3D) ........................................................12
c. MNT non associatif : calculé par Covadis à partir d’un projet (Multi plates-formes, projet linéaire, AutoPISTE).........12
4. Création d’un MNT objet associatif....................................................................................................................................13
a. Création d’un MNT objet à partir de points 3D et / ou de polylignes 3D ......................................................................13
b. Création d’un MNT objet à partir d’un nuage de points ................................................................................................16
5. Gestion de l’affichage .........................................................................................................................................................17
6. Contrôle et analyse ............................................................................................................................................................17
7. Edition du MNT objet .........................................................................................................................................................18
a. Edition d’un élément associatif ......................................................................................................................................18
b. Edition d’un élément non associatif ...............................................................................................................................20

Page 10 sur 67
COVADIS 3D FICHE 02 MG
MODELE NUMERIQUE DE TERRAIN
1. Objectifs

- Connaître les différentes manières de concevoir un MNT et comprendre son utilité au sein de Covadis

- Modéliser en 3D un terrain à partir de données provenant de différentes sources

- Savoir analyser, contrôler et éditer un MNT

2. Le MNT objet au sein de COVADIS

Le MNT objet est l’entité Covadis résultant de la modélisation en 3D d’un terrain.

Il définit automatiquement un état de terrain qui sera indispensable à toute fonction de calcul. Il peut être le point de
départ et le point d’arrivée d’un projet (Covadis VRD : Multi plates-formes / Assainissement / Projet linéaire/AutoPISTE). Il
peut servir à la modélisation d’ouvrage, aux calculs de cubatures, à l’implantation et à la réalisation d’une maquette 3D.

Le MNT objet est réalisable à partir de données provenant de différentes sources en utilisant des méthodes différentes de
création. Celui-ci est utilisé dans le cadre de travaux topographiques ou de conception de projets.

Aide à la conception d’un projet Travaux topographiques

SYNTHESE
Levé topographique Scan laser
Objet Objet
Module Projet Plan 3D Plate-forme
(Linéaire, plates-formes, AutoPISTE)

Points topographiques 3D
Point topographiques 3D Polylignes 3D
Polyligne 3D

MODELE NUMERIQUE Nuage de points

Faces 3D
DE TERRAIN
(MNT OBJET)
Analyse du relief
Visualisation du relief Export xml
(contrôle) (guidage d’engin)

Export vers Terravision

Export IMX
(maquette 3D) Fichier de point
(implantation)
Export IFC
(BIM) Métrés de surfaces 3D
Cubatures par prismes

Page 11 sur 67
COVADIS 3D FICHE 02 MG
MODELE NUMERIQUE DE TERRAIN
3. Les différentes méthodes pour créer un MNT objet

a. MNT Associatif : à partir de points 3D, polylignes 3D, nuage de points

Point topographiques 3D Covadis 3D / MNT objet / créer avec l’assistant

Polyligne 3D Covadis 3D / MNT objet / objets visibles => MNT

Nuage de points Covadis 3D / MNT objet /autres méthodes de création / nuage => MNT

Ce MNT peut aussi contenir des éléments non associatif (voir §7. b « Edition du MNT »)

b. MNT non associatif : par conversion d’un objet (faces 3D, plate-forme, plan 3D)

Faces 3D Sélection d’une face 3D + clic droit / MNT : calques de faces => MNT objet

SYNTHESE
Plateforme Sélection d’une plateforme + clic droit / PFM : convertir en MNT objet

Plan 3D Sélection d’un plan 3D + clic droit / PLAN: convertir en MNT objet

c. MNT non associatif : calculé par Covadis à partir d’un projet (Multi plates-formes, projet linéaire,
AutoPISTE)

Covadis VRD /projet multi-plates-formes + calcul

Module Projet (Linéaire, Multi Covadis VRD / projet linéaire par profil type + calcul
plates-formes, AutoPISTE)
AutoPISTE + calcul

Ce MNT peut aussi contenir des éléments non associatif (voir §7. a « Edition du MNT »)

L’utilisateur veillera par la suite, à utiliser les outils adaptés s’il souhaite modifier son MNT objet (voir §7 « Edition
du MNT »).

Page 12 sur 67
COVADIS 3D FICHE 02 MG
MODELE NUMERIQUE DE TERRAIN
4. Création d’un MNT objet associatif

Ici, nous présentons, d’une façon générale, la construction d’un MNT à partir de diverses données telles que : points
topographiques, polylignes 3D ou nuage de points. Celles-ci peuvent provenir d’un dessin fait par l’utilisateur, d’un relevé
au théodolite ou d’un scan laser.

C’est un OBJET Covadis constitué de plusieurs éléments interactifs.

a. Création d’un MNT objet à partir de points 3D et / ou de polylignes 3D

La commande se situe sous Covadis 3D / MNT objet / créer avec l’assistant.

Données topographiques Eléments constituant le MNT

Points topographiques 3D Sommets

+
Blocs point
Lignes de rupture =
Points AutoCAD

Faces 3D

SYNTHESE
Polylignes 3D
Courbes de niveau
Entités linéaires 2D (polylignes, lignes, arcs)… accrochées
à des points topographiques Périmètre

Polylignes 2D avec élévation Natures de surface

Nuage de points Pas de lignes de ruptures !

Les données utilisées pour la création du Modèle Numérique de Terrain restent en dehors de l’objet MNT.

Les sommets et lignes de ruptures du MNT sont associatifs aux entités ponctuelles et linéaires ayant servi à la création du
MNT. Par conséquent la modification de ces dernières entraîne une mise à jour du MNT.

Cette notion d’associativité entre les éléments permet une correction aisée du MNT après sa création.

Page 13 sur 67
COVADIS 3D FICHE 02 MG
MODELE NUMERIQUE DE TERRAIN
Création avec un assistant Covadis 3D / MNT objet / créer avec l’assistant

Contrôle de la
sélection

Etape 1_Emplacement des données Etape 2a_Sélection des objets ponctuels

SYNTHESE
Contrôle de la
sélection

Etape 2b_Sélection des objets linéaires Etape 3_Sélection d’un périmètre ou d’un contour

Etape 4_Contrôle et paramétrage des altitudes mini / maxi Etape 5_Graphisme

Page 14 sur 67
COVADIS 3D FICHE 02 MG
MODELE NUMERIQUE DE TERRAIN
Configuration

La configuration est un point essentiel de la modélisation 3D. Elle permet de préférer une solution de maillage à une autre
lorsqu’il y a redondance de données. En effet, le calcul ne peut s’effectuer lorsque deux altitudes existent pour une même
position XY. Ce qui peut être le cas, par exemple, pour un mur, une bordure ou un pont traversant une route.

Il faudra donc orienter le calcul par une configuration.

Configuration

Onglet « calcul et marquage » Distance minimale entre 2 points ou segments = 0.01m (par défaut).
Ce paramètre assure la détection des cas de figures à configurer. Cette valeur est modifiable.

Distance minimale

SYNTHESE
L’utilisateur doit donc orienter le calcul pour les cas de figures suivants :

Onglet « points doubles » Filtrage automatique d’un point.

Page 15 sur 67
COVADIS 3D FICHE 02 MG
MODELE NUMERIQUE DE TERRAIN
Onglet « lignes de rupture » Filtrage automatique suivant les cas de figure ci-dessous :

2 4

Cas 2 « sommet sans point » Cas 3 « segment trop proche d’un point » Cas 4 « intersection entre deux segments »

SYNTHESE
Remarque : chaque cas traité est marqué d’un cercle rouge et placé dans un calque spécifique.

b. Création d’un MNT objet à partir d’un nuage de points

Le nuage de points est une entité AutoCAD.

Il est créé à partir de fichiers de points provenant d’un scan3D ou d’un relevé LIDAR et
assemblé dans le logiciel Autodesk Récap (gratuit). Le nuage de points assure le
traitement et l’exploitation d’un relevé de plusieurs millions de points sur AutoCAD et
Covadis.

Configuration Traitement des fichiers *.xyz, *.las depuis Autodesk Recap + création d’un fichier *.rcp

Insertion du nuage de point depuis AutoCAD / insertion / nuage de point

Délimitation du nuage de point depuis AutoCAD/ sélection nuage + clic droit …

Création MNT Cov 3D / MNT objet / autres méthodes de création / nuage => MNT

Mettre la variable INSUNITS à 6 (dessin en mètre) avant l’insertion du nuage de points puis régler la prise
en compte du nombre de points dans les propriétés AutoCAD pour limiter l’utilisation de la mémoire du PC.

Désassociation La désassociation du nuage de point et du MNT objet permet d’éditer le MNT objet
obtenu en y ajoutant des points topographiques, des polylignes 3D…. Celle-ci
s’effectue par sélection du MNT + clic droit / MNT : calcul / désassocier du nuage

Page 16 sur 67
COVADIS 3D FICHE 02 MG
MODELE NUMERIQUE DE TERRAIN
5. Gestion de l’affichage

Les différents éléments du MNT objet (lignes de rupture, faces 3D, courbes de niveau, …) sont contenus dans le calque de
l’objet. La gestion de leur affichage s’effectue à partir de l’objet. Si le calque du MNT est éteint alors les outils « infobulle »
et « analyse » du MNT sont désactivés.

Affichage des différents éléments en 2D et 3D Covadis 3D / MNT objet / affichage

Sélection MNT objet + clic droit / MNT affichage
Fenêtre de Propriétés AutoCAD

En vue 2D, désactiver l’affichage des triangles, afficher les courbes de niveau pour visualiser le relief du MNT
et disposer des outils « infobulle ».

6. Contrôle et analyse

Il est primordial de comprendre le maillage effectué par le logiciel. Il est la combinaison de la qualité du relevé, du dessin
topographique et de la configuration du MNT. Il appartient donc à l’utilisateur de le contrôler et de le corriger.

Pour ce faire, ci-dessous les commandes à utiliser :

Fenêtre de Propriétés AutoCAD

Permet d’afficher et de resserrer le pas des courbes de niveaux

SYNTHESE
Sélection MNT + clic droit / Covadis : visualiseur d’objet
Affiche les entités sélectionnées dans une palette de visualisation 3D

Covadis 3D / analyse du relief / dessin d’un objet ligne de coupe

Affiche une coupe du MNT en instantanée

Pointage souris + 2s Shift + déplacement souris + 2s Covadis 3D / analyse du relief / écoulement d’une goutte d’eau
= > Z du MNT = > la pente et le sens => écoulement de l’eau

Page 17 sur 67
COVADIS 3D FICHE 02 MG
MODELE NUMERIQUE DE TERRAIN
7. Edition du MNT objet

Le MNT objet, quelle que soit la méthode de construction utilisée, est constitué des éléments suivants :

Tous ces éléments sont éditables, la manière de les éditer diffère selon la méthode de construction et les corrections
effectuées. Les éléments constituants un MNT objet peuvent être associatifs à une donnée ou non.

a. Edition d’un élément associatif

SYNTHESE
Etant donné les interactions qui existent entre les points topographiques, les polylignes 3D et les éléments constituants du
MNT objet, il est aisé de corriger les défauts constatés pendant la phase de contrôle. Dès modification de la donnée, le
MNT objet se met à jour automatiquement.

Déplacement des sommets en x, y , z.

Modification de la planimétrie Sélection d’un point topographique ou d’une polyligne + déplacement avec les grips
Déplacer (commande AutoCAD) + sélection d’un point ou d’une polyligne

Modification de l’altimétrie Sélection d’un point topographique + clic droit / PTOPO : édition du point

Activer le grip + clic sur un sommet de polyligne 3D / z = « nouvelle valeur »

Page 18 sur 67
COVADIS 3D FICHE 02 MG
MODELE NUMERIQUE DE TERRAIN
Ajout / suppression de sommet ou ligne de rupture par association :

A partir des menus classiques, de dessin de points topographiques ou de construction de polylignes 3D, de nouvelles
données peuvent être créées puis liées au MNT. A l’inverse, ces mêmes types de données peuvent être retirés du MNT

Suppression des sommets Sélection MNT + clic droit / MNT sommets : retirer des objets et sélection des
points topographiques.

Création des sommets Créer la donnée depuis Cov 3D / construction 3D / dessin d’un point topo
Intégrer la donnée à partir de sélection MNT + clic droit / MNT sommets : ajouter
des objets et sélection des points topographiques créés

SYNTHESE
Suppression des lignes de rupture Sélection MNT + clic droit / MNT lignes rupture : retirer des objets et sélection
des polylignes.

Création des lignes de rupture Créer la donnée depuis Cov 3D / gestion de polylignes 3D / construire
Intégrer la donnée à partir de sélection MNT + clic droit MNT lignes de rupture :
ajouter des objets et sélection des polylignes 3D créées.

Page 19 sur 67
COVADIS 3D FICHE 02 MG
MODELE NUMERIQUE DE TERRAIN
b. Edition d’un élément non associatif

Aucune donnée (point, polyligne) n’est liée à l’élément à éditer. La modification de l’élément (sommet, ligne de rupture,
faces périphérique, nature de surface, …) s’effectue directement dans le MNT objet qui se met à jour automatiquement.

Déplacement des sommets en x, y , z.

Modification de la planimétrie Sélection MNT + clic droit / MNT sommets : déplacer + sélection du
sommet + sélection du point de base et d’arrivée

Modification de l’altimétrie Sélection MNT + clic droit / MNT sommets : delta z + sélection du sommet
+ saisie de la « valeur dz »

Ajout / suppression de sommet ou ligne de rupture

Suppression des sommets Sélection MNT + clic droit / MNT sommets : supprimer et sélection des
sommets

Création de sommets Sélection MNT + clic droit / MNT sommets : ajouter par saisie et clic sur des
points 3D

Suppression des lignes de rupture Sélection MNT + clic droit / MNT lignes rupture : supprimer et sélection des
lignes de rupture

SYNTHESE
Création de ligne de rupture Sélection MNT + clic droit / MNT lignes rupture : ajouter par saisie et
sélection des sommets par lesquels s’accroche la ligne de rupture.

Modification du contour

Désactivation des faces périphériques Sélection MNT + clic droit / MNT faces : désactiver et sélection des faces

Ajout d’un périmètre Sélection MNT + clic droit / MNT faces : nouveau périmètre / contour + clic
sur « périmètre » en ligne de commande et sélection d’une polyligne 3D

Création et / ou modification de natures de surfaces

Une nature de surface est une zone définie par des faces 3D à laquelle un nom, une hachure pour sa représentation 2D et
une texture pour sa représentation 3D lui sont attribués.

Gestion de la bibliothèque des natures Covadis 3D / MNT objet / natures de surfaces / gestion

Affectation des natures au faces 3D du MNT Covadis 3D / MNT objet / natures de surfaces / affectation

Page 20 sur 67
