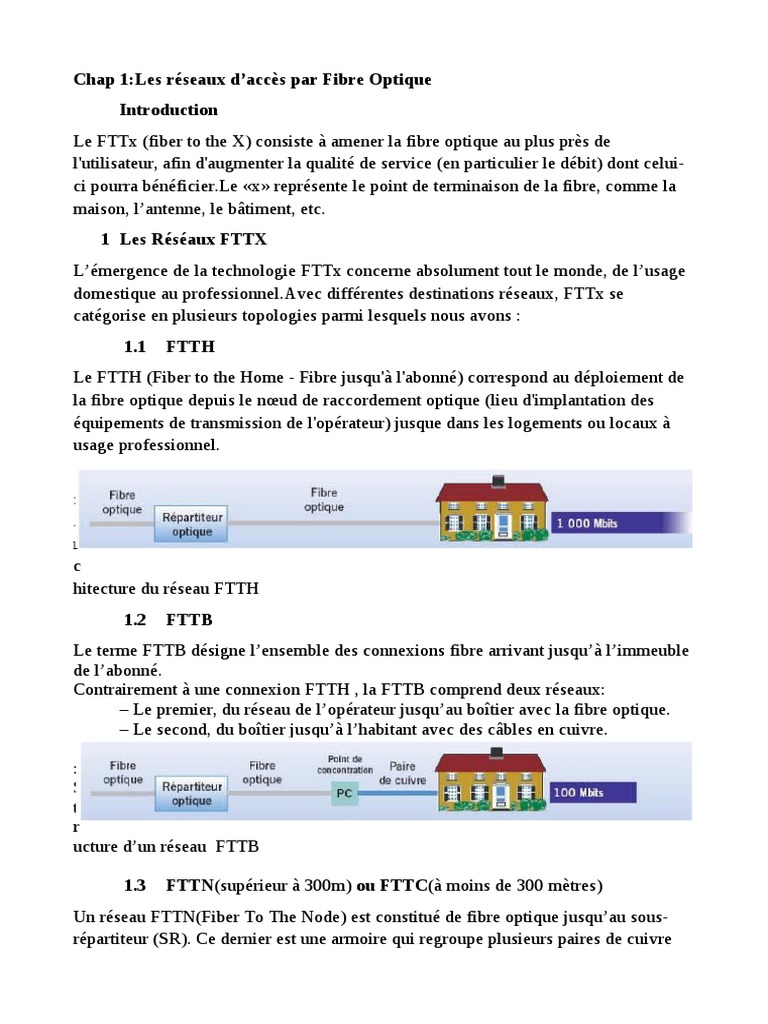

Chap 1:Les réseaux d’accès par Fibre Optique

Introduction
Le FTTx (fiber to the X) consiste à amener la fibre optique au plus près de
l'utilisateur, afin d'augmenter la qualité de service (en particulier le débit) dont celui-
ci pourra bénéficier.Le «x» représente le point de terminaison de la fibre, comme la
maison, l’antenne, le bâtiment, etc.
1 Les Réséaux FTTX
L’émergence de la technologie FTTx concerne absolument tout le monde, de l’usage
domestique au professionnel.Avec différentes destinations réseaux, FTTx se
catégorise en plusieurs topologies parmi lesquels nous avons :
1.1 FTTH
Le FTTH (Fiber to the Home - Fibre jusqu'à l'abonné) correspond au déploiement de
la fibre optique depuis le nœud de raccordement optique (lieu d'implantation des
équipements de transmission de l'opérateur) jusque dans les logements ou locaux à
usage professionnel.
Figure 1
:
A
r
c
hitecture du réseau FTTH
1.2 FTTB
Le terme FTTB désigne l’ensemble des connexions fibre arrivant jusqu’à l’immeuble
de l’abonné.
Contrairement à une connexion FTTH , la FTTB comprend deux réseaux:
– Le premier, du réseau de l’opérateur jusqu’au boîtier avec la fibre optique.
– Le second, du boîtier jusqu’à l’habitant avec des câbles en cuivre.
Figure 2
:
S
t
r
ucture d’un réseau FTTB

1.3 FTTN(supérieur à 300m) ou FTTC(à moins de 300 mètres)

Un réseau FTTN(Fiber To The Node) est constitué de fibre optique jusqu’au sous-
répartiteur (SR). Ce dernier est une armoire qui regroupe plusieurs paires de cuivre
du quartier. On appelle aussi ces opérations des Montées en Débit (MeD) ou FTTC
(Fiber to the Cabinet – fibre jusqu’au sous-répartiteur).
La fibre optique est apportée entre le NRA d’origine (NRA-O) jusqu’à un local, le
NRA-MED créé à proximité ou à la place du SR.
Figure 3
:
A
r
c
hitecture d’un réseau FTTN/FTTC
2 Architecture
La fibre est principalement déployée dans une des topologies suivantes :
2.1 Point to Point
Elle est caractérisée par le déploiement d’une fibre optique dédiée par usager, entre le
NRO(OLT) et le foyer raccordé(ONT). Son avantage est de permettre une absolue
étanchéité entre les différents abonnés et garantir la disponibilité totale de la ligne. En
revanche elle nécessite de déployer un nombre important de fibre. De plus, si une
nouvelle maison doit être rajoutée, une nouvelle fibre doit être mise en place.

Figure 4
:
A r
c h
it e
c t
u r
e

P2P
2.2 Point to Multipoint
La technologie point-à-multipoint permet quant à elle la mutualisation des signaux
optiques de plusieurs abonnés(ONT) sur une même fibre au Noeud de raccordement
optique(OLT). Plusieurs niveaux de coupleurs sont généralement placés entre le
noeud de raccordement optique et les abonnés.
2.2.1 PON
L'architecture PON (Passive Optical Network) est une technologie de déploiement
d'un réseau en fibre optique selon laquelle une fibre unique partant du NRO permet
de desservir plusieurs logements (par exemple jusqu'à 64), par réplication du signal
au niveau de coupleurs.
Dans la pratique, les équipements actifs au niveau du NRO (OLT,équipement de
terminaison côté réseau) disposent de ports PON permettant d'émettre/recevoir des
flux à/de plusieurs équipements terminaux d'abonnés (ONT ou ONU) sur une unique
fibre optique.
Des coupleurs optiques (il s'agit d'équipements passifs de petites tailles hébergés dans
les boîtiers d'épissurage), déployés le long du parcours, permettent de séparer le
signal dans le sens descendant et de le combiner dans le sens montant.

Figure 5:Architecture PON

2.2.1.1 Les entités
L’architecture FTTH généralement retenue par les opérateurs est une architecture
PON (Passive Optical Network). Le PON est une architecture point à multipoints
basée sur les éléments suivants :
 OLT
L'Optical Line Termination (abrév. OLT), appelé aussi Optical Line Terminal, est
l'équipement de terminaison, côté réseau, assurant l’interface avec les fibres dans les
réseaux FTTH en fibres optiques; il est connecté à un ou plusieurs réseaux de
distribution optique passifs (ODN).
Dans un réseau FTTH, un OLT est relié à une ou à plusieurs terminaison d'abonnés,
appelées Optical Network Unit (ONU) ou ONT.
 ONU
L'optical network unit est l’équipement utilisateurs chargé de terminer la fibre
optique dans un réseau d’accès à Internet de type FTTH. Il fait la conversion du
signal optique en signal électrique.
 ONT
L’ONT (Optical Network Termination) est un élément qui assure l’adaptation
optique / électrique et le filtrage des flux entrants et sortants destinés au client.Dans
ce cas Il n’y a qu’une seule fibre par client.
2.2.1.2 Les différents standards d'un réseauPON
A noter que derrière l’appellation PON se cache toute une série de variantes basées
sur des protocoles différents :
– Le B-PON (Broadband PON) défini dans la recommandation ITU G.983 qui
s’appuie sur l’ATM, Le B-PON peut monter jusqu’à des débits de 1Gb/s dans le sens
descendant et 622Mb/s dans le sens remontant mais son utilisation est usuellement
vue pour des débits de 622Mb/s descendant et 155Mb/s remontant.
– Le E-PON (Ethernet PON) défini dans la recommandation IEEE 802.3ah qui
s’appuie sur Ethernet et présente un débit symétrique de 1Gb/s.
– Le G-PON (Gigabit PON), présenté comme le successeur du B-PON et défini dans
la recommandation ITU G.984, qui s’appuie sur la GEM (G-PON Encapsulation
Method) pour transporter différents protocoles. Le G-PON permet d’atteindre des
débits de 1 Gb/s ou 2Gb/s dans le sens descendant et de 155Mb/s, 622Mb/s, 1 Gb/s
ou 2Gb/s dans le sens remontant (sachant que le débit descendant est toujours ≥débit
remontant). Mais, typiquement, le G-PON est vu pour fonctionner avec les
combinaisons de débits 2Gb/s descendants, 622Mb/s ou 1Gb/s remontants.
Le choix de la Sonatel porte sur cette technologie .En effet Le GPON permet de
connecter en très haut débit jusqu’à 64 abonnés à partir d’une même fibre.En termes
de déploiement(l'optimisation du taux d'occupation des NRO)et de coût de génie
civil(on peut raccorder le nouveau client à la même fibre si celle_ci n’est pas saturéé),
le GPON est plus rentable, notamment dans les zones moins denses.
Cette technologie presente de nombreu avantages:une bande passante élévée, de
faibles pertes de transmission,une immunité électromagnétique et la fiabilité sur la
transmission des données. Il s'agit d'un réseau d'accès filaire avec une topologie en
étoile qui connecte les utilisateurs finaux au central.
2.2.2 AON
L'AON est une architecture point à multipoint utilisant un équipement actif (c'est-à-
dire alimenté en électricité) installé dans le réseau d'accès, par lequel jusqu'à 128
utilisateurs peuvent être regroupés sur une fibre arrivant au NRO(OLT).
Contrairement au un Pon les coupleurs actifs permetrront d’atteindre des débits
équivalents au P2P.
 Figure 6
:
A r
c h
it e
c t
u r
e

Point à Multipoint Actif

Conclusion
Dans ce chapitre nous avons étudié les réseaux d’accès par fibre optique.Il nous a
permis aussi de connaître les différentes architecture des réseaux FTTX et les entités
de ces réseaux.
Le prochain chapitre nous permettra de faire une présentation des outils de pilotage et
d’étudier les méthodes d’authentification unique.
