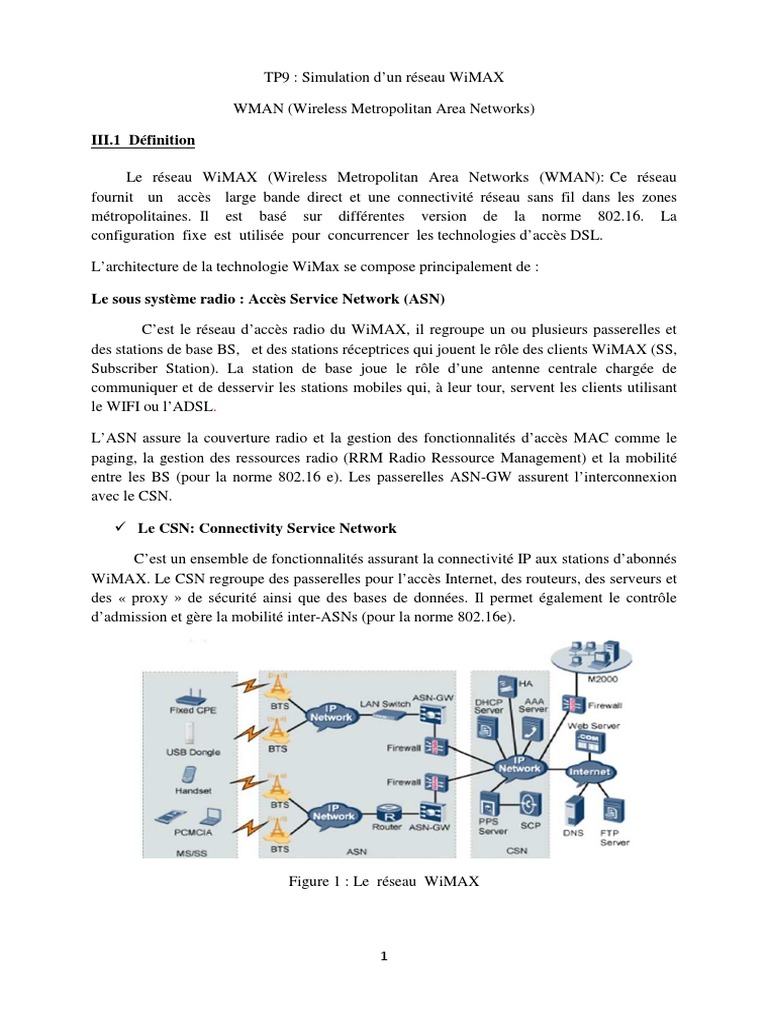

TP9 : Simulation d’un réseau WiMAX

WMAN (Wireless Metropolitan Area Networks)

III.1 Définition

Le réseau WiMAX (Wireless Metropolitan Area Networks (WMAN): Ce réseau

fournit un accès large bande direct et une connectivité réseau sans fil dans les zones
métropolitaines. Il est basé sur différentes version de la norme 802.16. La
configuration fixe est utilisée pour concurrencer les technologies d’accès DSL.

L’architecture de la technologie WiMax se compose principalement de :

Le sous système radio : Accès Service Network (ASN)

C’est le réseau d’accès radio du WiMAX, il regroupe un ou plusieurs passerelles et

des stations de base BS, et des stations réceptrices qui jouent le rôle des clients WiMAX (SS,
Subscriber Station). La station de base joue le rôle d’une antenne centrale chargée de
communiquer et de desservir les stations mobiles qui, à leur tour, servent les clients utilisant
le WIFI ou l’ADSL.

L’ASN assure la couverture radio et la gestion des fonctionnalités d’accès MAC comme le
paging, la gestion des ressources radio (RRM Radio Ressource Management) et la mobilité
entre les BS (pour la norme 802.16 e). Les passerelles ASN-GW assurent l’interconnexion
avec le CSN.

Le CSN: Connectivity Service Network

C’est un ensemble de fonctionnalités assurant la connectivité IP aux stations d’abonnés

WiMAX. Le CSN regroupe des passerelles pour l’accès Internet, des routeurs, des serveurs et
des « proxy » de sécurité ainsi que des bases de données. Il permet également le contrôle
d’admission et gère la mobilité inter-ASNs (pour la norme 802.16e).

Figure 1 : Le réseau WiMAX

1
III. 2 Topologies WIMAX

La norme d'IEEE 802,16 définit deux topologies possibles de réseau: PMP (Point-à-
Multipoint), et la Topologie Mesh.

Figure 2 : Topologie PMP Figure 3 : Topologie Mesh

Exemple 1:

On dispose d'un routeur (819HGW) et d’une station de base (Cell Tower) qui
connectée avec bureau serveur central (CO). Le bureau central dispose d'un équipement de
commutation capable de commuter des communications localement ou vers des bureaux de
téléphonie longue distance. La station de base BTS située dans l’ASN et responsable de la
communication sans fil avec les abonnés.

– Cliquez sur le routeur 819HGW, puis sur l'onglet CLI.

- tapez la commande suivante : enable
- Activez (activation cellular), en utilisant la commande suivante :
cellular 0 gsm profile create 1 [domain_name] pap [username] [password]

ex:
Router#cellular 0 gsm profile create 1 pt.cisco.com pap cisco cisco

-Que remarquez-vous ?

Exemple 2: Soit un réseau composé de terminaux mobiles (MS) qui communiquent via un
lien radio avec une station de base (BS) qui joue le rôle d’un relais avec une infrastructure
terrestre fondée sur le protocole IP. Les BSs sont connectées à un élément du réseau appelé

2
ASN-GW utilisé comme passerelle (Gateway) pour gérer le raccordement des BSs
avec le réseau IP. Gateway (ASN GW) c'est un élément du réseau WIMAX qui agit comme
une entité logique dans le système WIMAX. Il réalise l'ensemble des fonctions de gestion du
réseau notamment le Handover (transfert intercellulaire), la gestion de la mobilité et de
contrôle des stations de base (contrôle les ressources radio). Il assure aussi les opérations de
maintenance.

• Dans le simulateur réseau Packet Tracer, réalisez le réseau de la figure ci-dessous qui
comporte une station de base, deux routeurs Linksys WRT300N, deux ASN-GW, deux serveurs et
deux Switchs.
• Envoyez une requête Ping de la station PC1 à la station PC2.

Exemple 3 : Réalisez ce réseau en utilisant le simulateur réseau Packet Tracer.
