PVSYST V6.

88 24/05/22 Page 1/4

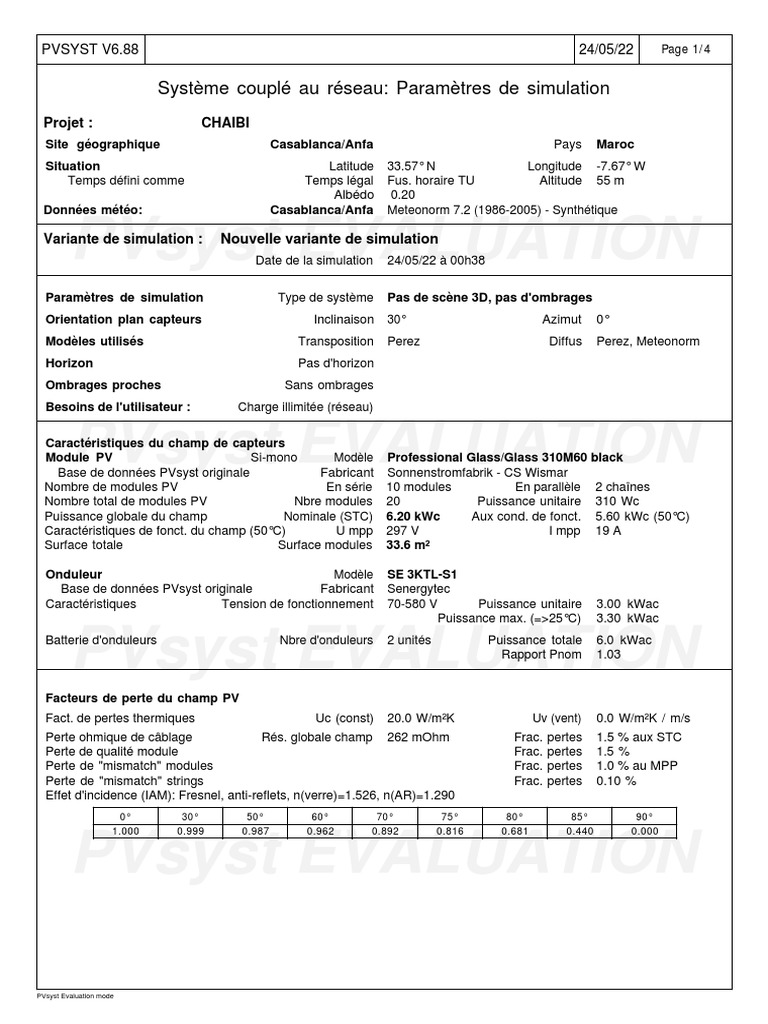

Système couplé au réseau: Paramètres de simulation

Projet : CHAIBI
Site géographique Casablanca/Anfa Pays Maroc
Situation Latitude 33.57° N Longitude -7.67° W
Temps défini comme Temps légal Fus. horaire TU Altitude 55 m
Albédo 0.20
Données météo: Casablanca/Anfa Meteonorm 7.2 (1986-2005) - Synthétique

PVsyst EVALUATION
Variante de simulation : Nouvelle variante de simulation
Date de la simulation 24/05/22 à 00h38

Paramètres de simulation Type de système Pas de scène 3D, pas d'ombrages

Orientation plan capteurs Inclinaison 30° Azimut 0°
Modèles utilisés Transposition Perez Diffus Perez, Meteonorm
Horizon Pas d'horizon
Ombrages proches Sans ombrages
Besoins de l'utilisateur : Charge illimitée (réseau)

PVsyst EVALUATION
Caractéristiques du champ de capteurs
Module PV
Base de données PVsyst originale
Nombre de modules PV
Si-mono Modèle
Fabricant
En série
Professional Glass/Glass 310M60 black
Sonnenstromfabrik - CS Wismar
10 modules En parallèle 2 chaînes
Nombre total de modules PV Nbre modules 20 Puissance unitaire 310 Wc
Puissance globale du champ Nominale (STC) 6.20 kWc Aux cond. de fonct. 5.60 kWc (50°C)
Caractéristiques de fonct. du champ (50°C) U mpp 297 V I mpp 19 A
Surface totale Surface modules 33.6 m²

Onduleur Modèle SE 3KTL-S1

Base de données PVsyst originale Fabricant Senergytec
Caractéristiques Tension de fonctionnement 70-580 V Puissance unitaire 3.00 kWac
Puissance max. (=>25°C) 3.30 kWac

PVsyst EVALUATION
Batterie d'onduleurs Nbre d'onduleurs 2 unités Puissance totale
Rapport Pnom
6.0 kWac
1.03

Facteurs de perte du champ PV

Fact. de pertes thermiques Uc (const) 20.0 W/m²K Uv (vent) 0.0 W/m²K / m/s
Perte ohmique de câblage Rés. globale champ 262 mOhm Frac. pertes 1.5 % aux STC
Perte de qualité module Frac. pertes 1.5 %
Perte de "mismatch" modules Frac. pertes 1.0 % au MPP
Perte de "mismatch" strings Frac. pertes 0.10 %
Effet d'incidence (IAM): Fresnel, anti-reflets, n(verre)=1.526, n(AR)=1.290
0° 30° 50° 60° 70° 75° 80° 85° 90°
1.000 0.999 0.987 0.962 0.892 0.816 0.681 0.440 0.000

PVsyst EVALUATION

PVsyst Evaluation mode

 PVSYST V6.88 24/05/22 Page 2/4

Système couplé au réseau: Résultats principaux

Projet : CHAIBI
Variante de simulation : Nouvelle variante de simulation
Principaux paramètres système Type de système Pas de scène 3D, pas d'ombrages
Orientation plan capteurs inclinaison 30° azimut 0°
Modules PV Professional Glass/Glass 310M60 black Pnom 310 Wc
Champ PV Nombre de modules 20 Pnom total 6.20 kWc

PVsyst EVALUATION
Onduleur Modèle SE 3KTL-S1 Pnom 3000 W ac
Batterie d'onduleurs Nombre d'unités 2.0 Pnom total 6.00 kW ac
Besoins de l'utilisateur Charge illimitée (réseau)

Principaux résultats de la simulation

Production du système Energie produite 10.81 MWh/an Productible 1744 kWh/kWc/an
Indice de performance (PR) 83.35 %

Productions normalisées (par kWp installé): Puissance nominale 6.20 kWc Indice de performance (PR)

8 1.0
Lc : Perte de collection (champ PV) 0.82 kWh/kWp/jr PR : Indice de performance (Yf/Yr) : 0.833
0.9
7 Ls : Perte système (onduleur, ...) 0.14 kWh/kWp/jr
Yf : Energie utile produite (sortie onduleur) 4.78 kWh/kWp/jr
0.8
[kWh/kWp/jr]

6
Indice de performance (PR)

0.7

PVsyst EVALUATION
5
0.6
normalisée

4 0.5

0.4
3
Energie

0.3
2
0.2

1
0.1

0 0.0
Jan Fév Mar Avr Mai Jun Jui Aoû Sep Oct Nov Déc Jan Fév Mar Avr Mai Jun Jui Aoû Sep Oct Nov Déc

Nouvelle variante de simulation

Bilans et résultats principaux

PVsyst EVALUATION GlobHor

kWh/m²
DiffHor
kWh/m²
T_Amb
°C
GlobInc
kWh/m²
GlobEff
kWh/m²
EArray
MWh
E_Grid
MWh
PR

Janvier 91.1 31.17 12.84 138.4 136.1 0.761 0.740 0.862

Février 106.5 40.13 13.94 143.5 140.7 0.781 0.760 0.854
Mars 154.6 54.94 15.83 184.2 180.1 0.987 0.960 0.841
Avril 188.2 65.19 16.63 199.0 194.4 1.060 1.030 0.835
Mai 216.0 75.43 18.92 205.3 200.0 1.084 1.054 0.828
Juin 216.8 80.88 21.41 197.3 191.7 1.034 1.006 0.823
Juillet 219.8 75.16 22.95 203.7 198.3 1.059 1.029 0.815
Août 203.5 71.89 23.47 206.0 201.0 1.067 1.038 0.813
Septembre 168.5 56.42 22.18 191.8 187.5 0.999 0.971 0.817
Octobre 128.5 54.11 20.54 164.3 160.8 0.872 0.849 0.833

PVsyst EVALUATION
Novembre 93.7 32.35 16.28 138.9 136.5 0.754 0.733 0.852
Décembre 78.2 32.72 14.50 120.0 117.8 0.659 0.641 0.861
Année 1865.4 670.37 18.32 2092.4 2045.0 11.118 10.812 0.833

Légendes: GlobHor Irradiation globale horizontale GlobEff Global "effectif", corr. pour IAM et ombrages
DiffHor Irradiation diffuse horizontale EArray Energie effective sortie champ
T_Amb T amb. E_Grid Energie injectée dans le réseau
GlobInc Global incident plan capteurs PR Indice de performance

PVsyst Evaluation mode

 PVSYST V6.88 24/05/22 Page 3/4

Système couplé au réseau: Graphiques spéciaux

Projet : CHAIBI
Variante de simulation : Nouvelle variante de simulation
Principaux paramètres système Type de système Pas de scène 3D, pas d'ombrages
Orientation plan capteurs inclinaison 30° azimut 0°
Modules PV Professional Glass/Glass 310M60 black Pnom 310 Wc
Champ PV Nombre de modules 20 Pnom total 6.20 kWc

PVsyst EVALUATION
Onduleur Modèle SE 3KTL-S1 Pnom 3000 W ac
Batterie d'onduleurs Nombre d'unités 2.0 Pnom total 6.00 kW ac
Besoins de l'utilisateur Charge illimitée (réseau)

Diagramme d'entrée/sortie journalier

50
Valeurs du 01/01 au 31/12
Energie injectée dans le réseau [kWh/jour]

40

30

PVsyst EVALUATION 20

10

0
0 2 4 6 8 10
Global incident plan capteurs [kWh/m².jr]

PVsyst EVALUATION 350

Distribution de la puissance de sortie système

Valeurs du 01/01 au 31/12

Energie injectée dans le réseau [kWh / Classe]

300

250

200

150

PVsyst EVALUATION 100

50

0
0 1 2 3 4 5 6
Energie injectée dans le réseau [kW]

PVsyst Evaluation mode

 PVSYST V6.88 24/05/22 Page 4/4

Système couplé au réseau: Diagramme des pertes

Projet : CHAIBI
Variante de simulation : Nouvelle variante de simulation
Principaux paramètres système Type de système Pas de scène 3D, pas d'ombrages
Orientation plan capteurs inclinaison 30° azimut 0°
Modules PV Professional Glass/Glass 310M60 black Pnom 310 Wc
Champ PV Nombre de modules 20 Pnom total 6.20 kWc

PVsyst EVALUATION
Onduleur Modèle SE 3KTL-S1 Pnom 3000 W ac
Batterie d'onduleurs Nombre d'unités 2.0 Pnom total 6.00 kW ac
Besoins de l'utilisateur Charge illimitée (réseau)

Diagramme des pertes sur l'année entière

1865 kWh/m² Irradiation globale horizontale

+12.2% Global incident plan capteurs

-2.27% Facteur d'IAM sur global

2045 kWh/m² * 34 m² capt. Irradiation effective sur capteurs

PVsyst EVALUATION
efficacité aux STC = 18.46% Conversion PV

12.68 MWh Energie champ nominale (selon effic. STC)

-0.66% Perte due au niveau d'irradiance

-8.39% Perte due à la température champ

-1.50% Perte pour qualité modules

-1.10% Pertes mismatch, modules et strings
-1.12% Pertes ohmiques de câblage
11.12 MWh Energie champ, virtuelle au MPP

-2.64% Perte onduleur en opération (efficacité)

0.00% Perte onduleur, sur-puissance
0.00% Perte onduleur, limite de courant
0.00% Perte onduleur, sur-tension

PVsyst EVALUATION 10.81 MWh

-0.02%
0.00%
-0.08%
Perte onduleur, seuil de puissance
Perte onduleur, seuil de tension
Consommation de nuit
Energie à la sortie onduleur
10.81 MWh Energie injectée dans le réseau

PVsyst EVALUATION
