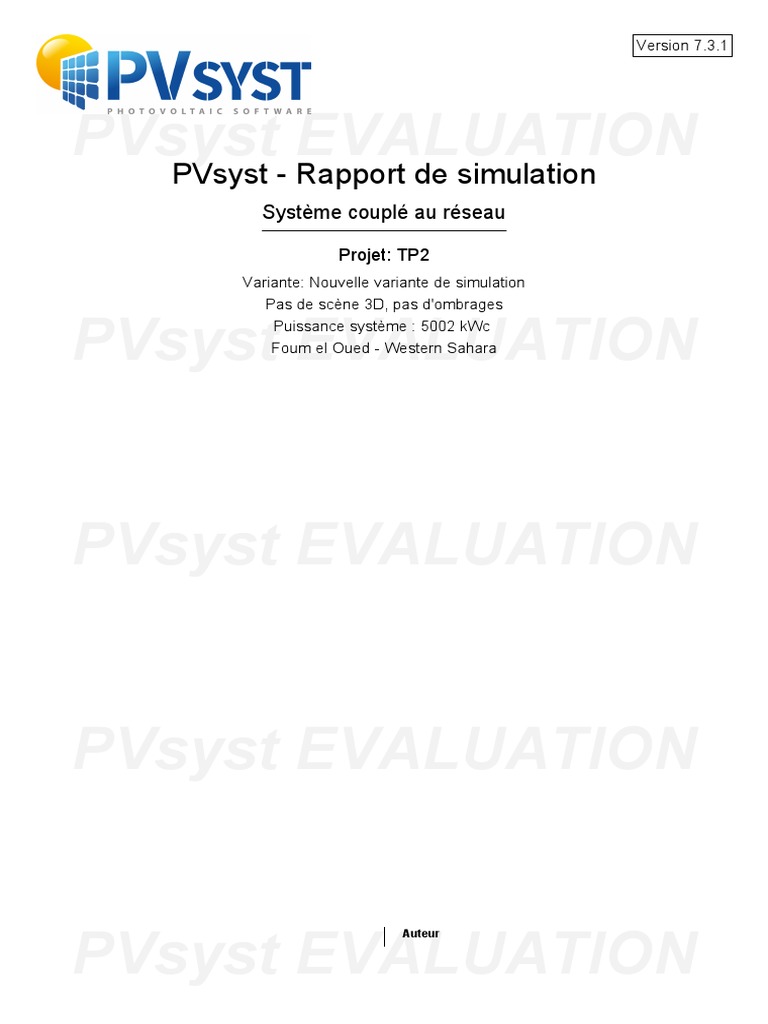

PVsyst - Rapport de simulation
Système couplé au réseau

Projet: TP2
Variante: Nouvelle variante de simulation
Pas de scène 3D, pas d'ombrages

PVsyst EVALUATION
Puissance système : 5002 kWc
Foum el Oued - Western Sahara

PVsyst EVALUATION

PVsyst EVALUATION

Auteur

PVsyst EVALUATION
 Projet: TP2
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
01/01/23 20:48

PVsyst EVALUATION
avec v7.3.1

Site géographique Situation

Résumé du projet
Paramètres du projet
Foum el Oued Latitude 27.15 °N Albédo 0.20
Western Sahara Longitude -13.30 °W
Altitude 50 m
Fus. horaire UTC

Données météo
Foum el Oued
Meteonorm 8.1 (1998-2010), Sat=100 % - Synthétique

Résumé du système

PVsyst EVALUATION
Système couplé au réseau

Orientation plan capteurs

Plan fixe
Pas de scène 3D, pas d'ombrages

Ombrages proches
Sans ombrages
Besoins de l'utilisateur
Charge illimitée (réseau)
Inclinaison/Azimut 30 / 0 °

Information système
Champ PV Onduleurs
Nb. de modules 18876 unités Nombre d'unités 7 unités
Pnom total 5002 kWc Pnom total 4410 kWac
Rapport Pnom 1.134

Résumé des résultats

Energie produite 8777477 kWh/an Productible 1755 kWh/kWc/an Indice perf. PR 84.46 %

PVsyst EVALUATION
Résumé du projet et des résultats
Table des matières

Paramètres généraux, Caractéristiques du champ de capteurs, Pertes système

2
3
Résultats principaux 4
Diagramme des pertes 5
Graphiques prédéfinis 6
Schéma unifilaire 7

PVsyst EVALUATION

PVsyst EVALUATION
01/01/23 PVsyst Evaluation mode Page 2/7
 Projet: TP2
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
01/01/23 20:48

PVsyst EVALUATION
avec v7.3.1

Système couplé au réseau

Paramètres généraux
Pas de scène 3D, pas d'ombrages

Orientation plan capteurs

Orientation Configuration des sheds Modèles utilisés
Plan fixe Pas de scène 3D Transposition Perez
Inclinaison/Azimut 30 / 0 ° Diffus Perez, Meteonorm
Circumsolaire séparément

Horizon Ombrages proches Besoins de l'utilisateur

Pas d'horizon Sans ombrages Charge illimitée (réseau)

PVsyst EVALUATION
Module PV
Fabricant
Modèle
Caractéristiques du champ de capteurs

Generic
JKM 265PP-60 (Plus)
Onduleur
Fabricant
Modèle
Generic
PVS800-57-0630kW-B
(Base de données PVsyst originale) (Base de données PVsyst originale)
Puissance unitaire 265 Wc Puissance unitaire 630 kWac
Nombre de modules PV 18876 unités Nombre d'onduleurs 7 unités
Nominale (STC) 5002 kWc Puissance totale 4410 kWac
Modules 858 Chaînes x 22 En série Tension de fonctionnement 525-825 V
Aux cond. de fonct. (50°C) Puissance max. (=>25°C) 693 kWac
Pmpp 4514 kWc Rapport Pnom (DC:AC) 1.13
U mpp 619 V
I mpp 7291 A

PVsyst EVALUATION
Puissance PV totale
Nominale (STC)
Total
Surface modules
Surface cellule
5002
18876
30896
27562
kWc
modules
m²
m²
Puissance totale onduleur
Puissance totale
Nombre d'onduleurs
Rapport Pnom
4410 kWac
7 unités
1.13

Pertes champ
Fact. de pertes thermiques Pertes câblage DC Perte de qualité module
Température modules selon l'irradiance Rés. globale champ 1.4 mΩ Frac. pertes -0.8 %
Uc (const) 20.0 W/m²K Frac. pertes 1.5 % aux STC
Uv (vent) 0.0 W/m²K/m/s

Pertes de mismatch modules Perte de "mismatch" strings Facteur de perte IAM

Frac. pertes 2.0 % au MPP Frac. pertes 0.1 % Paramétris. ASHRAE: IAM = 1 - bo (1/cosi -1)

PVsyst EVALUATION
Param. bo 0.05

PVsyst EVALUATION
01/01/23 PVsyst Evaluation mode Page 3/7
 Projet: TP2
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
01/01/23 20:48

PVsyst EVALUATION
avec v7.3.1

Production du système
Résultats principaux

Energie produite 8777477 kWh/an Productible 1755 kWh/kWc/an

Indice de performance (PR) 84.46 %

Productions normalisées (par kWp installé) Indice de performance (PR)

PVsyst EVALUATION
Bilans et résultats principaux

GlobHor DiffHor T_Amb GlobInc GlobEff EArray E_Grid PR

kWh/m² kWh/m² °C kWh/m² kWh/m² kWh kWh ratio
Janvier 109.9 47.6 16.86 153.4 150.1 678164 665716 0.868

Mars
PVsyst EVALUATION
Février

Avril
Mai
121.2
172.3
190.7
210.7
57.1
67.8
77.9
86.9
17.25
18.95
19.39
20.80
151.4
195.3
192.6
193.5
148.3
191.2
187.6
187.6
665012
839008
828779
827642
652659
823196
813612
812081
0.862
0.843
0.844
0.839
Juin 212.1 89.4 22.15 188.1 182.3 802998 787680 0.837
Juillet 208.1 101.6 23.86 189.1 183.7 802410 787140 0.832
Août 189.2 103.3 24.77 183.7 179.1 779720 765760 0.834
Septembre 162.5 76.4 24.09 174.6 170.6 741225 727675 0.833
Octobre 141.0 65.4 23.21 170.1 166.5 728923 715789 0.841
Novembre 110.9 47.2 20.14 149.0 146.1 646494 634266 0.851
Décembre 97.2 43.7 18.12 136.9 134.1 603326 591903 0.864
Année 1925.8 864.3 20.82 2077.6 2026.9 8943702 8777477 0.845

PVsyst EVALUATION
Légendes
GlobHor
DiffHor
T_Amb
Irradiation globale horizontale
Irradiation diffuse horizontale
Température ambiante
EArray
E_Grid
PR
Energie effective sortie champ
Energie injectée dans le réseau
Indice de performance
GlobInc Global incident plan capteurs
GlobEff Global "effectif", corr. pour IAM et ombrages

PVsyst EVALUATION
01/01/23 PVsyst Evaluation mode Page 4/7
 Projet: TP2
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
01/01/23 20:48

PVsyst EVALUATION
avec v7.3.1

1926 kWh/m²
Diagramme des pertes

Irradiation globale horizontale

+7.9 % Global incident plan capteurs

-2.44 % Facteur d'IAM sur global

2027 kWh/m² * 30896 m² capt. Irradiation effective sur capteurs

efficacité aux STC = 16.19 % Conversion PV

10140072 kWh Energie champ nominale (selon effic. STC)

PVsyst EVALUATION
-0.31 % Perte due au niveau d'irradiance

-9.32 % Perte due à la température champ

+0.75 % Perte pour qualité modules

-2.10 % Pertes mismatch, modules et strings

-1.08 % Pertes ohmiques de câblage

8943702 kWh Energie champ, virtuelle au MPP
-1.83 % Perte onduleur en opération (efficacité)
0.00 % Perte onduleur, surpuissance
0.00 % Perte onduleur, limite de courant
0.00 % Perte onduleur, surtension

PVsyst EVALUATION
-0.01 % Perte onduleur, seuil de puissance
0.00 % Perte onduleur, seuil de tension
-0.02 % Consommation de nuit
8777477 kWh Energie à la sortie onduleur
8777477 kWh Energie injectée dans le réseau

PVsyst EVALUATION

PVsyst EVALUATION
01/01/23 PVsyst Evaluation mode Page 5/7
 Projet: TP2
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
01/01/23 20:48

PVsyst EVALUATION
avec v7.3.1

Graphiques prédéfinis
Diagramme d'entrée/sortie journalier

PVsyst EVALUATION

PVsyst EVALUATION
Distribution de la puissance de sortie système

PVsyst EVALUATION
