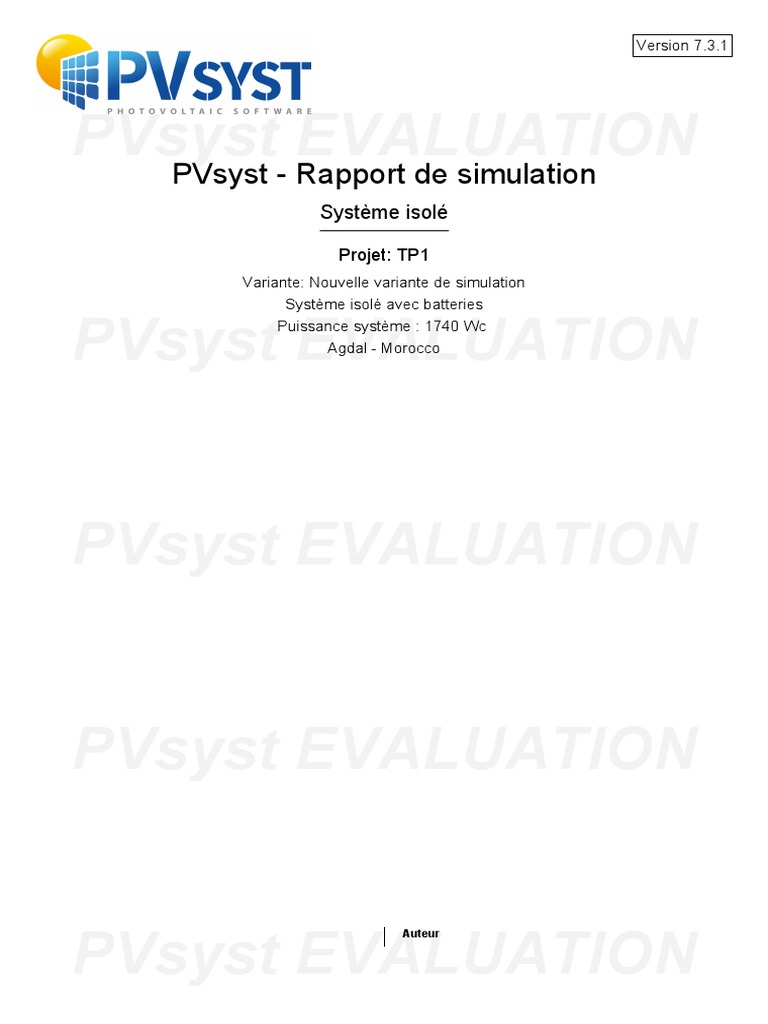

Version 7.3.

PVsyst EVALUATION
PVsyst - Rapport de simulation
Système isolé

Projet: TP1
Variante: Nouvelle variante de simulation
Système isolé avec batteries

PVsyst EVALUATION
Puissance système : 1740 Wc
Agdal - Morocco

PVsyst EVALUATION

PVsyst EVALUATION

Auteur

PVsyst EVALUATION
 Projet: TP1
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
02/01/23 19:26

PVsyst EVALUATION
avec v7.3.1

Site géographique Situation

Résumé du projet
Paramètres du projet
Agdal Latitude 34.00 °N Albédo 0.20
Morocco Longitude -6.85 °W
Altitude 40 m
Fus. horaire UTC

Données météo
Agdal
Meteonorm 8.1 (1996-2015), Sat=100 % - Synthétique

Résumé du système

PVsyst EVALUATION
Système isolé

Orientation plan capteurs

Plan fixe
Système isolé avec batteries

Besoins de l'utilisateur
Consomm. domestique
Inclinaison/Azimut 15 / 0 ° Constants sur l'année
Moyenne 4.6 kWh/Jour

Information système
Champ PV Pack de batteries
Nb. de modules 4 unités Technologie Pb-acide, ouverte, plaques
Pnom total 1740 Wc Nombre d'unités 14 unités
Tension 24 V
Capacité 700 Ah

Résumé des résultats

PVsyst EVALUATION
Energie disponible
Energie utilisée
3019 kWh/an
1690 kWh/an
Productible 1735 kWh/kWc/an Indice perf. PR
Fraction solaire (SF)
47.01 %
100.00 %

Table des matières

Résumé du projet et des résultats 2
Paramètres généraux, Caractéristiques du champ de capteurs, Pertes système 3
Besoins de l'utilisateur 4
Résultats principaux 5
Diagramme des pertes 6
Graphiques prédéfinis 7

PVsyst EVALUATION

PVsyst EVALUATION
02/01/23 PVsyst Evaluation mode Page 2/7
 Projet: TP1
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
02/01/23 19:26

PVsyst EVALUATION
avec v7.3.1

Système isolé
Paramètres généraux
Système isolé avec batteries

Orientation plan capteurs

Orientation Configuration des sheds Modèles utilisés
Plan fixe Pas de scène 3D Transposition Perez
Inclinaison/Azimut 15 / 0 ° Diffus Perez, Meteonorm
Circumsolaire séparément

Besoins de l'utilisateur
Consomm. domestique
Constants sur l'année
Moyenne 4.6 kWh/Jour

PVsyst EVALUATION
Module PV
Caractéristiques du champ de capteurs
Batterie
Fabricant Generic Fabricant Generic
Modèle SPR-E20-435-COM Modèle Open 12V / 100 Ah
(Base de données PVsyst originale) Technologie Pb-acide, ouverte, plaques
Puissance unitaire 435 Wc Nombre d'unités 7 en parallèle x 2 en série
Nombre de modules PV 4 unités Décharge : min. SOC 10.0 %
Nominale (STC) 1740 Wc Energie stockée 15.1 kWh
Modules 2 Chaînes x 2 En série Caractéristiques du banc de batteries
Aux cond. de fonct. (50°C) Tension 24 V
Pmpp 1578 Wc Capacité nominale 700 Ah (C10)
U mpp 130 V Température Fixée 20 °C

PVsyst EVALUATION
I mpp 12 A

Régulateur Seuils de régulation batterie

Régulateur universel Seuils de commande selon Calcul SOC
Technologie Convertisseur MPPT Charge SOC = 0.96 / 0.80
Coeff. de temp. -5.0 mV/°C/Élém. environ 29.4 / 24.9 V
Convertisseur Décharge SOC = 0.10 / 0.35
Efficacité maxi et EURO 97.0 / 95.0 % environ 22.2 / 23.9 V

Puissance PV totale
Nominale (STC) 1.74 kWc
Total 4 modules
Surface modules 8.6 m²
Surface cellule 7.8 m²

PVsyst EVALUATION
Fact. de pertes thermiques
Température modules selon l'irradiance
Uc (const) 20.0 W/m²K Frac. pertes
Pertes champ
Pertes câblage DC
Rés. globale champ 178 mΩ
1.5 % aux STC
Perte diode série
Chute de tension
Frac. pertes
0.7 V
0.5 % aux STC
Uv (vent) 0.0 W/m²K/m/s

Perte de qualité module Pertes de mismatch modules Perte de "mismatch" strings

Frac. pertes 2.5 % Frac. pertes 0.6 % au MPP Frac. pertes 0.1 %

Facteur de perte IAM

Effet d'incidence (IAM): Profil personnalisé

0° 50° 60° 65° 70° 75° 82° 88° 90°

1.000 1.000 0.990 0.970 0.940 0.890 0.770 0.620 0.000

PVsyst EVALUATION
02/01/23 PVsyst Evaluation mode Page 3/7
 Projet: TP1
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
02/01/23 19:26

PVsyst EVALUATION
avec v7.3.1

Besoins de l'utilisateur
Consomm. domestique, Constants sur l'année, moyenne = 4.6 kWh/jr
Valeurs annuelles Distribution horaire

Nb. Puissance Utilisation Énergie

W Heure/jour Wh/jour
Lampes (LED ou fluo) 4 15/lampe 4.0 240
TV 1 50/app 4.0 200
Pc portable 1 30/app 3.0 90
Frigo / Congélateur 1 24 500
Machines à laver linge/vaisselle 1 2 3600
Energie journalière totale 4630

PVsyst EVALUATION

PVsyst EVALUATION

PVsyst EVALUATION

PVsyst EVALUATION
02/01/23 PVsyst Evaluation mode Page 4/7
 Projet: TP1
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
02/01/23 19:26

PVsyst EVALUATION
avec v7.3.1

Production du système
Résultats principaux

Energie disponible 3019 kWh/an Indice de performance (PR) 47.01 %

Energie utilisée 1690 kWh/an Fraction solaire (SF) 100.00 %
En excès (inutilisée) 1060 kWh/an
Besoins non satisfaits Vieillissement batterie (Etat d'usure (SOW))
Fraction du temps 0.0 % SOW cyclage 96.0 %
Energie manquante 0 kWh/an SOW statique 90.0 %

Productions normalisées (par kWp installé) Indice de performance (PR)

PVsyst EVALUATION

Bilans et résultats principaux

PVsyst EVALUATION
Janvier
GlobHor
kWh/m²
88.5
GlobEff
kWh/m²
113.8
E_Avail
kWh
173.4
EUnused
kWh
12.7
E_Miss
kWh
0.000
E_User
kWh
143.5
E_Load
kWh
143.5
SolFrac
ratio
1.000
Février 108.1 131.2 198.8 45.4 0.000 129.6 129.6 1.000
Mars 154.7 172.4 258.9 89.2 0.000 143.5 143.5 1.000
Avril 188.8 198.7 294.7 134.9 0.000 138.9 138.9 1.000
Mai 213.5 212.4 311.8 141.9 0.000 143.5 143.5 1.000
Juin 221.9 216.6 315.7 155.0 0.000 138.9 138.9 1.000
Juillet 224.0 221.2 319.7 153.8 0.000 143.5 143.5 1.000
Août 206.7 213.0 306.6 139.0 0.000 143.5 143.5 1.000
Septembre 166.3 181.6 264.2 99.4 0.000 138.9 138.9 1.000
Octobre 132.3 154.8 227.8 57.2 0.000 143.5 143.5 1.000

PVsyst EVALUATION
Novembre 96.4 123.4 185.7 26.7 0.000 138.9 138.9 1.000
Décembre 81.1 106.6 162.2 4.9 0.000 143.5 143.5 1.000
Année 1882.3 2045.6 3019.4 1060.1 0.000 1689.9 1689.9 1.000

Légendes
GlobHor Irradiation globale horizontale E_User Energie fournie à l'utilisateur
GlobEff Global "effectif", corr. pour IAM et ombrages E_Load Besoin d'énergie de l'utilisateur
E_Avail Energie solaire disponible SolFrac Fraction solaire (Eutile / Ebesoin)
EUnused Énergie inutilisée (batterie pleine)
E_Miss Energie manquante

PVsyst EVALUATION
02/01/23 PVsyst Evaluation mode Page 5/7
 Projet: TP1
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
02/01/23 19:26

PVsyst EVALUATION
avec v7.3.1

1882 kWh/m²
Diagramme des pertes

Irradiation globale horizontale

+9.8 % Global incident plan capteurs

-0.99 % Facteur d'IAM sur global

2046 kWh/m² * 9 m² capt. Irradiation effective sur capteurs

efficacité aux STC = 20.17 % Conversion PV

3568 kWh Energie champ nominale (selon effic. STC)

PVsyst EVALUATION
-0.71 % Perte due au niveau d'irradiance

-7.94 % Perte due à la température champ

-2.50 % Perte pour qualité modules

-0.70 % Pertes mismatch, modules et strings

-1.63 % Pertes ohmiques de câblage

-34.13 % Énergie inutilisée (batterie pleine)

2046 kWh Energie effective sortie champ

PVsyst EVALUATION -4.19 %

-0.05 %
0.00 %
Perte Convertisseur en opération (efficacité)
Perte Convertisseur, seuil de puissance
Perte Convertisseur, surtension
0.00 % Perte Convertisseur, seuil de tension
1959 kWh Pertes convertisseur (effic, surcharge)
Utilis. directe Stocké Stockage batteries
21.7 % 78.3 %
Energie +0.28 % Batterie : bilan d'énergie stockée
manquante
0.00 % -9.62 % Energie batterie : perte d'efficacité
0.0 kWh
-2.37 % Courant batterie : bilan charge/décharge
-2.65 % Courant de dissociation électrolyte

PVsyst EVALUATION
1690 kWh

1690 kWh
-0.34 % Courant d'auto-décharge
Energie fournie à l'utilisateur

Besoin d'énergie de l'utilisateur

PVsyst EVALUATION
02/01/23 PVsyst Evaluation mode Page 6/7
 Projet: TP1
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
02/01/23 19:26

PVsyst EVALUATION
avec v7.3.1

Graphiques prédéfinis
Diagramme d'entrée/sortie journalier

PVsyst EVALUATION

PVsyst EVALUATION

PVsyst EVALUATION

PVsyst EVALUATION
02/01/23 PVsyst Evaluation mode Page 7/7
