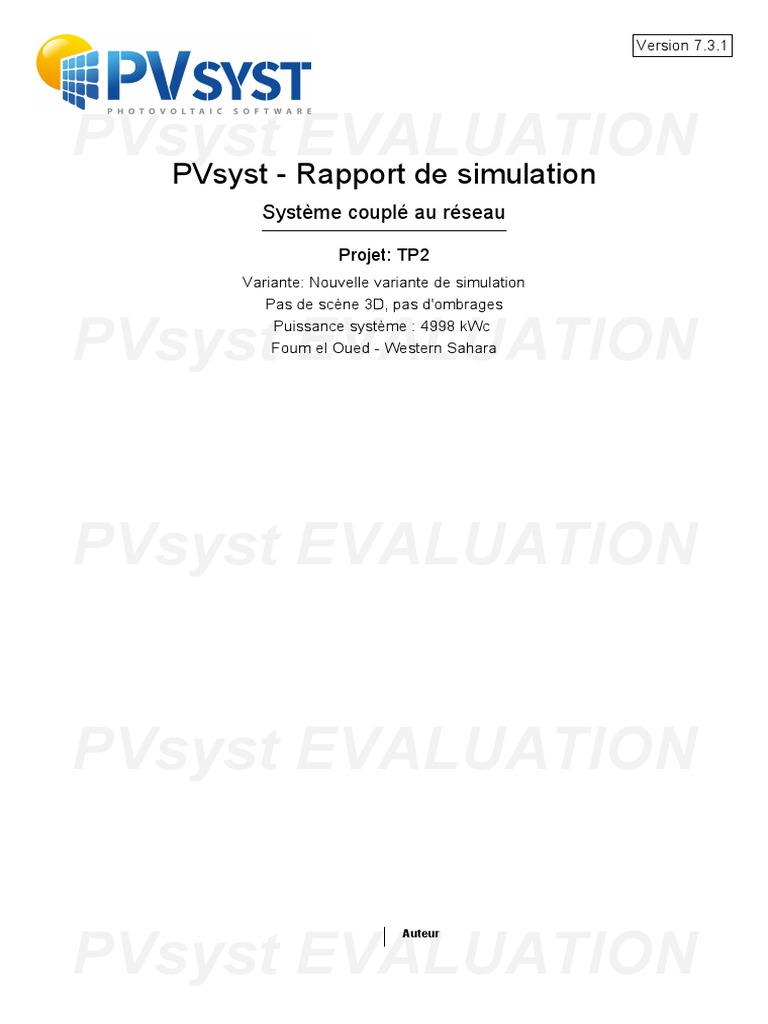

PVsyst - Rapport de simulation
Système couplé au réseau

Projet: TP2
Variante: Nouvelle variante de simulation
Pas de scène 3D, pas d'ombrages

PVsyst EVALUATION
Puissance système : 4998 kWc
Foum el Oued - Western Sahara

PVsyst EVALUATION

PVsyst EVALUATION

Auteur

PVsyst EVALUATION
 Projet: TP2
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
01/01/23 20:55

PVsyst EVALUATION
avec v7.3.1

Site géographique Situation

Résumé du projet
Paramètres du projet
Foum el Oued Latitude 27.15 °N Albédo 0.20
Western Sahara Longitude -13.30 °W
Altitude 50 m
Fus. horaire UTC

Données météo
Foum el Oued
Meteonorm 8.1 (1998-2010), Sat=100 % - Synthétique

Résumé du système

PVsyst EVALUATION
Système couplé au réseau

Orientation plan capteurs

Plan fixe
Pas de scène 3D, pas d'ombrages

Ombrages proches
Sans ombrages
Besoins de l'utilisateur
Charge illimitée (réseau)
Inclinaison/Azimut 30 / 0 °

Information système
Champ PV Onduleurs
Nb. de modules 11490 unités Nombre d'unités 38 unités
Pnom total 4998 kWc Pnom total 3800 kWac
Rapport Pnom 1.315

Résumé des résultats

Energie produite 8654094 kWh/an Productible 1731 kWh/kWc/an Indice perf. PR 83.34 %

PVsyst EVALUATION
Résumé du projet et des résultats
Table des matières

Paramètres généraux, Caractéristiques du champ de capteurs, Pertes système

2
3
Résultats principaux 4
Diagramme des pertes 5
Graphiques prédéfinis 6
Schéma unifilaire 7

PVsyst EVALUATION

PVsyst EVALUATION
01/01/23 PVsyst Evaluation mode Page 2/7
 Projet: TP2
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
01/01/23 20:55

PVsyst EVALUATION
avec v7.3.1

Système couplé au réseau

Paramètres généraux
Pas de scène 3D, pas d'ombrages

Orientation plan capteurs

Orientation Configuration des sheds Modèles utilisés
Plan fixe Pas de scène 3D Transposition Perez
Inclinaison/Azimut 30 / 0 ° Diffus Perez, Meteonorm
Circumsolaire séparément

Horizon Ombrages proches Besoins de l'utilisateur

Pas d'horizon Sans ombrages Charge illimitée (réseau)

PVsyst EVALUATION
Module PV
Fabricant
Modèle
Caractéristiques du champ de capteurs

Generic
SPR-E20-435-COM
Onduleur
Fabricant
Modèle
Generic
Sunny Highpower SHP100-20-PEAK3
(Base de données PVsyst originale) (Base de données PVsyst originale)
Puissance unitaire 435 Wc Puissance unitaire 100 kWac
Nombre de modules PV 11490 unités Nombre d'onduleurs 38 unités
Nominale (STC) 4998 kWc Puissance totale 3800 kWac
Modules 1149 Chaînes x 10 En série Tension de fonctionnement 570-1000 V
Aux cond. de fonct. (50°C) Rapport Pnom (DC:AC) 1.32
Pmpp 4532 kWc
U mpp 648 V
I mpp 6996 A

PVsyst EVALUATION
Puissance PV totale
Nominale (STC)
Total
Surface modules
Surface cellule
4998
11490
24842
22546
kWc
modules
m²
m²
Puissance totale onduleur
Puissance totale
Nombre d'onduleurs
Rapport Pnom
3800 kWac
38 unités
1.32

Pertes champ
Fact. de pertes thermiques Pertes câblage DC Perte de qualité module
Température modules selon l'irradiance Rés. globale champ 1.5 mΩ Frac. pertes 2.5 %
Uc (const) 20.0 W/m²K Frac. pertes 1.5 % aux STC
Uv (vent) 0.0 W/m²K/m/s

Pertes de mismatch modules Perte de "mismatch" strings

Frac. pertes 2.0 % au MPP Frac. pertes 0.1 %

PVsyst EVALUATION
Facteur de perte IAM
Effet d'incidence (IAM): Profil personnalisé

0° 50° 60° 65° 70° 75° 82° 88° 90°

1.000 1.000 0.990 0.970 0.940 0.890 0.770 0.620 0.000

PVsyst EVALUATION
01/01/23 PVsyst Evaluation mode Page 3/7
 Projet: TP2
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
01/01/23 20:55

PVsyst EVALUATION
avec v7.3.1

Production du système
Résultats principaux

Energie produite 8654094 kWh/an Productible 1731 kWh/kWc/an

Indice de performance (PR) 83.34 %

Productions normalisées (par kWp installé) Indice de performance (PR)

PVsyst EVALUATION
Bilans et résultats principaux

GlobHor DiffHor T_Amb GlobInc GlobEff EArray E_Grid PR

kWh/m² kWh/m² °C kWh/m² kWh/m² kWh kWh ratio
Janvier 109.9 47.6 16.86 153.4 152.4 667198 655679 0.855

Mars
PVsyst EVALUATION
Février

Avril
Mai
121.2
172.3
190.7
210.7
57.1
67.8
77.9
86.9
17.25
18.95
19.39
20.80
151.4
195.3
192.6
193.5
150.4
193.9
190.7
191.3
652835
820454
815894
818210
641331
805517
801298
803816
0.848
0.825
0.832
0.831
Juin 212.1 89.4 22.15 188.1 186.0 794572 780794 0.830
Juillet 208.1 101.6 23.86 189.1 187.2 793131 779503 0.825
Août 189.2 103.3 24.77 183.7 182.0 768604 755615 0.823
Septembre 162.5 76.4 24.09 174.6 173.2 729684 717145 0.822
Octobre 141.0 65.4 23.21 170.1 168.9 716798 704610 0.829
Novembre 110.9 47.2 20.14 149.0 148.3 636250 625177 0.839
Décembre 97.2 43.7 18.12 136.9 136.1 593796 583609 0.853
Année 1925.8 864.3 20.82 2077.6 2060.3 8807424 8654094 0.833

PVsyst EVALUATION
Légendes
GlobHor
DiffHor
T_Amb
Irradiation globale horizontale
Irradiation diffuse horizontale
Température ambiante
EArray
E_Grid
PR
Energie effective sortie champ
Energie injectée dans le réseau
Indice de performance
GlobInc Global incident plan capteurs
GlobEff Global "effectif", corr. pour IAM et ombrages

PVsyst EVALUATION
01/01/23 PVsyst Evaluation mode Page 4/7
 Projet: TP2
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
01/01/23 20:55

PVsyst EVALUATION
avec v7.3.1

1926 kWh/m²
Diagramme des pertes

Irradiation globale horizontale

+7.9 % Global incident plan capteurs

-0.83 % Facteur d'IAM sur global

2060 kWh/m² * 24842 m² capt. Irradiation effective sur capteurs

efficacité aux STC = 20.17 % Conversion PV

10321773 kWh Energie champ nominale (selon effic. STC)

PVsyst EVALUATION
-0.71 % Perte due au niveau d'irradiance

-8.85 % Perte due à la température champ

-2.50 % Perte pour qualité modules

-2.10 % Pertes mismatch, modules et strings

-1.10 % Pertes ohmiques de câblage

8819308 kWh Energie champ, virtuelle au MPP
-1.73 % Perte onduleur en opération (efficacité)
-0.14 % Perte onduleur, surpuissance
0.00 % Perte onduleur, limite de courant
0.00 % Perte onduleur, surtension
0.00 % Perte onduleur, seuil de puissance

PVsyst EVALUATION
8654094 kWh
0.00 %
-0.01 %
Perte onduleur, seuil de tension
Consommation de nuit
Energie à la sortie onduleur
8654094 kWh Energie injectée dans le réseau

PVsyst EVALUATION

PVsyst EVALUATION
01/01/23 PVsyst Evaluation mode Page 5/7
 Projet: TP2
Variante: Nouvelle variante de simulation

PVsyst V7.3.1
VC0, Simulé le :
01/01/23 20:55

PVsyst EVALUATION
avec v7.3.1

Graphiques prédéfinis
Diagramme d'entrée/sortie journalier

PVsyst EVALUATION

PVsyst EVALUATION
Distribution de la puissance de sortie système
