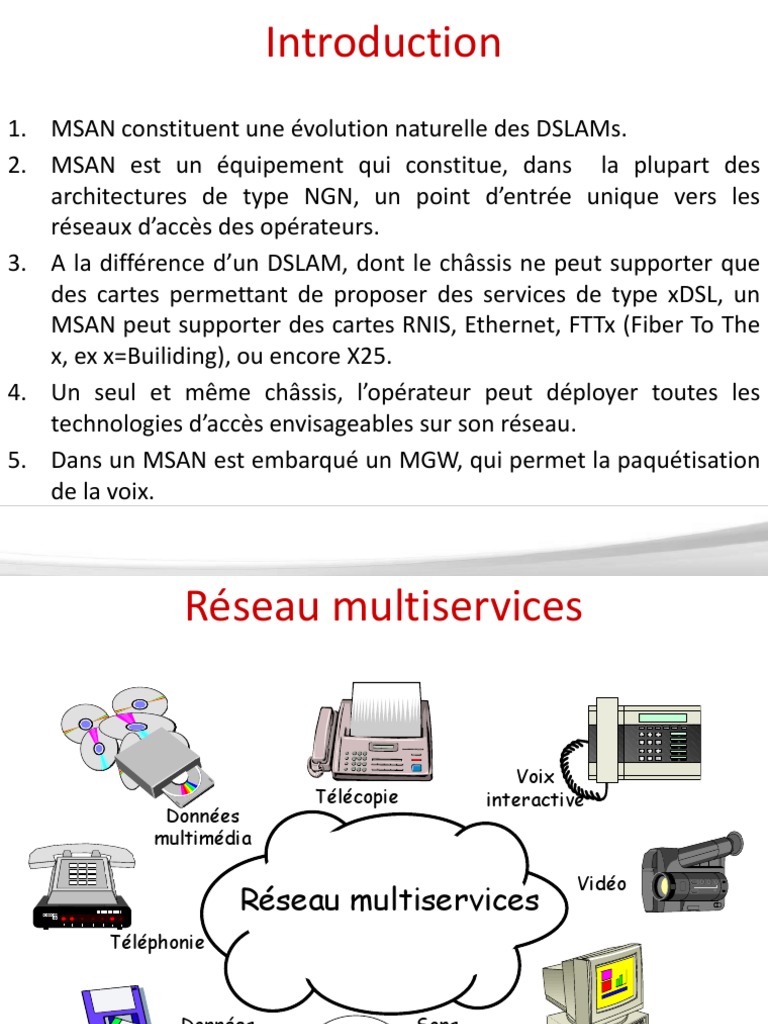

Introduction

1. MSAN constituent une évolution naturelle des DSLAMs.

2. MSAN est un équipement qui constitue, dans la plupart des
architectures de type NGN, un point d’entrée unique vers les
réseaux d’accès des opérateurs.
3. A la différence d’un DSLAM, dont le châssis ne peut supporter que
des cartes permettant de proposer des services de type xDSL, un
MSAN peut supporter des cartes RNIS, Ethernet, FTTx (Fiber To The
x, ex x=Builiding), ou encore X25.
4. Un seul et même châssis, l’opérateur peut déployer toutes les
technologies d’accès envisageables sur son réseau.
5. Dans un MSAN est embarqué un MGW, qui permet la paquétisation
de la voix.
 Réseau multiservices

Voix
Télécopie interactive
Données
multimédia

Vidéo
Réseau multiservices
Téléphonie

Données Sons

Station
multimédia
Nature des informations à transférer
• Les différents flux de données diffèrent par leur
besoin en bande passante, leur sensibilité aux
erreurs et au temps de transfert.
Type de Type de Bande Sensibilité au temps Sensibilité
transfert débit passante de transfert aux erreurs
Voix Constant Faible Elevée (Isochrone) Faible
Vidéo non
Constant Elevée Elevée (Isochrone) Faible
compressée
MPEG : Vidéo
Variable Elevée Elevée (Isochrone) Faible
compressée
Transactionnel
En rafale Moyenne à
et transfert Elevée (Asynchrone) Elevée
(Bursty) élevée
de fichiers
Interconnexion
En rafale Elevée Elevée (Asynchrone) Elevée
de LAN
 Qualité de la communication en fonction du délai de la
transmission
• Les contraintes relatives au transfert de la voix dérivent de caractère temps réel :
l'information étant générée et consommée en temps réel, il ne peut y avoir de
stockage.
• L'interactivité d'une conversation téléphonique introduit une contrainte forte sur
le temps de transfert. La recommandation G114 montre l'influence du délai de
transfert sur la qualité de la voix.
Temps de transfert dans le réseau Effet sur la conversation

Inférieur à 150 ms L'oreille ne décèle aucune gêne.

La conversation peut devenir difficile, mais est
Entre 150 et 400 ms
encore tolérable.
Au-dessus de 400 ms La conversation devient pénible, voire impossible.
 Numérisation et transfert de la voix
• Numériser la voix consiste à échantillonner le signal analogique à
8000 Hz et à quantifier chaque échantillon sur un octet : codage MIC,
modulation par Impulsion et Codage ou encore PCM Pulse Code
Modulation.
• Deux solutions peuvent être envisagées pour le transfert de la voix :
– Commutation de circuit, où un circuit dédié est établi pour la
durée de l'échange. Il en résulte une sous utilisation de la bande
passante.
– Commutation de paquet où les échantillons sont paquétisés. Cette
technique qui optimise la bande passante, donne naissance à une
gigue (variation des files d'attente dans les différents éléments de
commutations).
 Paquétisation
• La transmission de la voix en temps réel nécessite une
paquétisation spécifique, qui évolue avec les standards,
pour garantir les exigences de ce type de transport de
données.
• La durée des paquets formées dépendent des normes de
CODEC (G711, G729, H.264, ... etc) utilisés suivant la nature
de l’information (5ms, 10ms, 20ms, 30ms..). Ces paquets
sont transmises grâce aux protocoles RTP et RTCP.
• La paquétisation des données introduit un délai additionnel
: exemple pour un octet (MIC) toute les 125 µs il faut 8 ms
de paquétisation.
 Technique de paquétisation
Dans la parole téléphonique, l’information est regroupée pour
être placée dans un paquet, comme suit :

1- Le combiné téléphonique produit des octets, provenant de la

numérisation de la parole, c’est-à-dire le passage d’un signal
analogique à un signal sous forme de 0 et de 1.
2- Remplissent petit à petit le paquet. Dès que celui-ci est plein, il
est émis vers le destinataire.
3- Une fois le paquet arrivé à la station terminale, le processus
inverse s’effectue, restituant les éléments binaires
régulièrement à partir du paquet pour reconstituer la parole
téléphonique.
Technique de paquétisation
Les normes utilisés par l’UIT pour le codage de la
voix
Normes UIT-
Débit en kbps Appellations Commentaires
T
Téléphonie numérique
G 711 64 PCM
(RNIS)
G 721 32 ADPCM Multiplexeurs voix/données
G 722 64 – 56 - 48 ADPCM Téléphonie RNIS à 7kHz
G 723 6,3 – 5,3 ACELP Visiophonie sur RTC
40 – 32 – 24 -
G 726 LDCELP Multiplexeurs voix/données
16
40 – 32 – 24 -
G 727 EADPCM Multiplexeurs voix/données
16
G 728 16 LDCELP
G 729 8 CSACELP Multiplexeurs voix/données
La vitesse et le délai de paquétisation pour les différents algorithmes de
codecs.

Algorithmes de Durée de Technologie de codage et de

Vitesse
codec de voix Paquétisation décodage

64 kbit/s 5ms PCM

64 kbit/s 10ms PCM

G.711
64 kbit/s 20ms PCM

64 kbit/s 30ms PCM

8 kbit/s 10ms CS-ACELP

G.729
8 kbit/s 20ms CS-ACELP

5.3 kbit/s 30ms CELP

G.723.1
6.3 kbit/s 30ms MP-MLQ

Page 10
 Algorithmes de codec de voix et débit actuel

Algorithmes de codec de
Vitesse Durée de Paquétisation Débit actuel
voix

64 kbit/s 5ms 169.6 kbit/s

64 kbit/s 10ms 116.8 kbit/s

G.711
64 kbit/s 20ms 90.4 kbit/s

64 kbit/s 30ms 81.6 kbit/s

8 kbit/s 10ms 60.8 kbit/s

G.729
8 kbit/s 20ms 34.4 kbit/s

5.3 kbit/s 30ms 22.9 kbit/s

G.723.1
6.3 kbit/s 30ms 23.9 kbit/s

Page 11
 Notion de transmission temps réel
• Il est important de définir le sens du terme temps réel. Il s’agit d’une réception au
vol.
• Une fois les données transmises, le temps d’émission et de réception sont
décorrélés à cause de la bande passante et du retard de transmission.
• Après un certain temps de transition, l’audition ou visualisation commence en
même temps que les données transmises continuent à se rassembler dans la
mémoire tampon.
• En fait, le but de RTP est de fournir un moyen de transport standard sur IP pour
les données soumises à des contraintes de temps réel comme le streaming
(transfert de l’information en continu).
• Le rôle principal de RTP consiste à mettre en œuvre des numéros de séquences des
paquets IP avant l’envoi de ceux-ci et de reconstituer la séquence dans le même
ordre à la réception des informations, même si l’ordre des paquets est changé lors
du transport de bout en bout sur le réseau IP.
 Real time Transport protocole et Real time Transport Control Protocol

• RTP (Real time Transport Protocol), permet :

1- Identifier le type de l’information transportée ,
2- Ajouter des marqueurs de temps et des numéros de
séquence de l’information transportée
3- Contrôler l’arrivée à destination des paquets.
• RTP est un protocole spécifique pour la transmission temps réel , il offre :
1- Paquets ayant une structure commune,
2- Possibilité de transporter des données provenant de différentes
applications (Data, Audio, Vidéo,...).
• Le protocole RTCP (Real time Transport Control Protocol) fonctionne
conjointement avec le RTP :
1- Utilisé pour contrôler le transport des paquets RTP en utilisant un canal de
signalisation en parallèle à celui de transport de données.
2- Envoyer périodiquement des paquets de contrôle à tous les participants
d’une session, ce qui permet de contrôler le bon fonctionnement et de
garantir la qualité de service associé (QoS).
Principe de la transmission de la voix par paquet
Mise en paquet de l’information
Les diagrammes des chemins de transports
Nécessité de l’utilisation du temps réel et non nécessité
d’utiliser le temps réel
 Aperçu sur le MSAN
• Le réseau d’accès joue un rôle très
important dans les réseaux des
télécommunications.
• Le MSAN est utilisé pour l’accès au réseau
large bande et les réseaux de nouvelles
générations (NGN).
• Fournit une large capacité, le haut-débit,
MSAN Frame
la qualité de service ainsi que le service voix,
données, vidéo et le service multimédia.
Page 18
 Caractéristiques du MSAN
• Plateforme d’accès intégrées au service
• Haute capacité d’accès de lignes d’abonnés
numériques
• Capacité puissante de processus de service
• Caractéristiques de VoIP surprenante
• Migration douce vers le NGN
• Mode flexible d’interconnexion réseau

Page 19
 Vue d’ensemble du MSAN
(H.248/MGCP)
PSTN DDN ATM IP
STM-1 SoftSwitch
E1(V5) E1 FE/GE
Convergence layer (H.248/MGCP)

STM-1 MSAN

MSAN MSAN
MSAN
SDH/MSTP

MSAN
Access layer

Terminals
V.24 POTS ADSL LAN
V.35 ADSL2+
ISDN VDSL
E1 VoIP SHDSL
DDN : Dedicated Digital Network
MSTP : Multiple Spanning Tree Protocol
Evolution de l’accès vers le MSAN

BRAS : Broadband Remote Access Server.

Architecture du MSAN
 Distribution des catégories selon la technologie d’accès

La distribution des catégories d’abonnées selon la technologie d’accès

et comme suit :
• Nombre d’abonnés résidentiels de base=nombre d’abonnés ADSL
• Nombre d’abonnés résidentiels avec services
supplémentaires=nombre d’abonnés ADSL2+
• Nombre POTS
• Nombre d’abonnés professionnels classe 1=nombre d’abonnés
G.SHDSL
• Nombre d’abonnés professionnels class 2=nombre d’abonnés
Ethernet
Le nombre d’abonné total est :
N(total)=N(ADSL)+N(ADSL2+)+N(G.SHDSL+N(Ethernet)+N(POTS)
