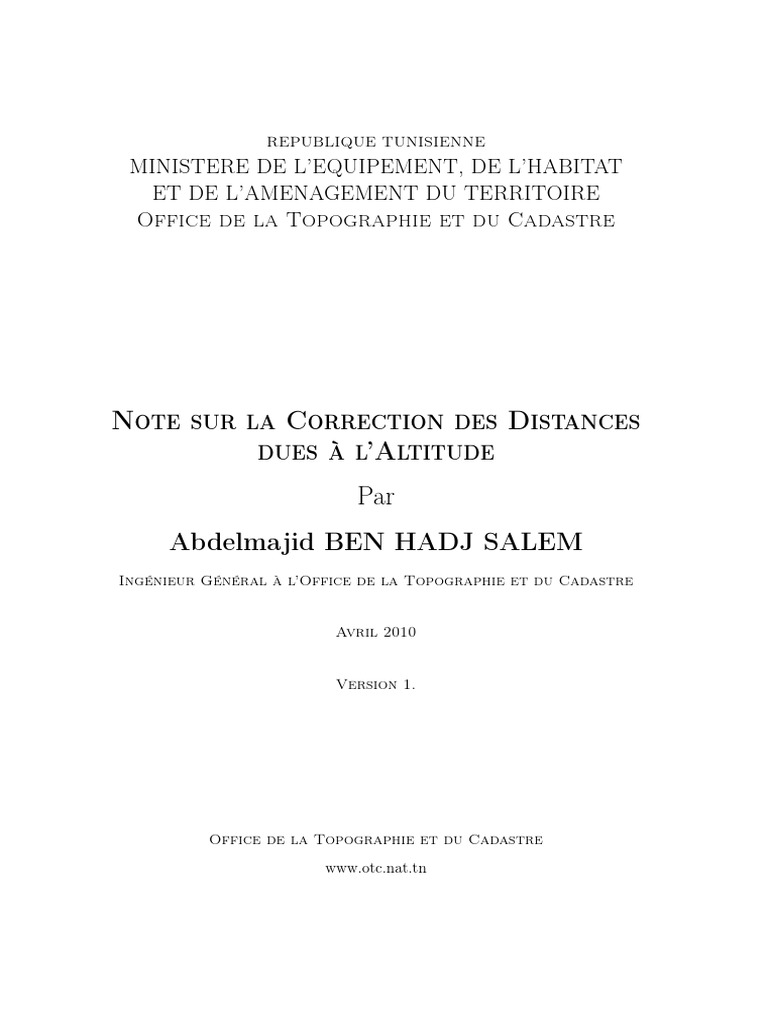

REPUBLIQUE TUNISIENNE

MINISTERE DE L’EQUIPEMENT, DE L’HABITAT

ET DE L’AMENAGEMENT DU TERRITOIRE
Office de la Topographie et du Cadastre

Note sur la Correction des Distances

dues à l’Altitude
Par
Abdelmajid BEN HADJ SALEM
Ingénieur Général à l’Office de la Topographie et du Cadastre

Avril 2010

Version 1.

Office de la Topographie et du Cadastre

www.otc.nat.tn
Table des matières 1

Table des matières

1 Application de la correction des distances dues à l’al-
titude . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Exemple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2 Références . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 1 Application de la correction des distances dues à l’altitude

Note sur la Correction des distances dues à

l’Altitude
Abdelmajid BEN HADJ SALEM, Ing. Général
Office de la Topographie et du Cadastre

Résumé

Cette note concerne la correction due à l’altitude à tenir compte lors de la réduction
des distances terrain au plan de la représentation UTM.

1 Application de la correction des distances dues à

l’altitude
Lors de la réduction de la distance observée sur le terrain à une altitude
moyenne Hm à l’ellipsoïde de référence, on apporte la correction suivante Calt qui
est proportionnelle à l’altitude de la région dans laquelle on opère ; elle est égale
à:
* -1 cm par km pour une altitude moyenne de 100m,
* -3 cm par km pour une altitude moyenne de 200m,
* -5 cm par km pour une altitude moyenne de 300m,
* -7 cm par km pour une altitude moyenne de 400m,
* -8 cm par km pour une altitude moyenne de 500m,
* -10 cm par km pour une altitude moyenne de 600m,
* -12 cm par km pour une altitude moyenne de 700m,
* -13 cm par km pour une altitude moyenne de 800m,
* -15 cm par km pour une altitude moyenne de 900m,
* -17 cm par km pour une altitude moyenne de 1000m.

Donc :

De = Dhm + Calt (1)

où De est la distance réduite à l’ellipsoide, et Dhm la distance horizontale à

l’altitude moyenne de la zone de travail. Par suite, la distance réduite au plan de
la représentation Dplan est :

Dplan = De (1 + ) (2)
1.1 Exemple 3

avec  l’altération linéaire dans la zone où on opère, soit :

Dplan = De (1 + ) = (Dhm + Calt )(1 + ) = Dhm + .Dhm + Calt

en négligeant le terme .Calt .

Finalement, on a :
(en km)
Dplan = Dhm + .Dhm + Calt (3)

Où :
* Dhm : la distance terrain réduite à l’horizon à l’altitude moyenne Hm .
* Calt : la correction due à l’altitude avec son signe,
*  : l’altération linéaire de la représentation UTM exprimée en cm/km.

Si l’altitude où on opère est supérieure à 1000 m, on applique la relation

rigoureuse liant la distance suivant la pente Dp et la distance De (on assimile De
avec la distance corde Dc ) à savoir :
v
u  2
u ∆h
u 1−
u D
De = Dp u
u  p  (4)
hA hB
1+ 1+
t
R R

où on a noté :
hA , hB sont respectivement les altitudes des points A et B telque AB = Dp ,
∆h = hB − hA la différence d’altitudes entres les points A et B,
R le rayon moyen de la Terre soit 6378 km.

Par suite :

Dplan = De + .De(en km) (5)

avec  l’altération linéaire de la représentation UTM exprimée en cm/km.

1.1 Exemple

Supposons qu’on opère dans une zone d’altitude moyenne Hm = 800 m, et

soit Dhm = 532.47 m la distance observée sur le terrain réduite à l’horizontale, et
4 2 Références

 = −32.2 cm/km. La distance De est égale à :

De = 532.47 m − 32.2 × 0.532 cm − 13 × 0.532 cm = 532.47 − 0.171 − 0.069

soit De = 532.23 m
(6)

2 Références
[1]. Abdelmajid BEN HADJ SALEM. Le Nouveau Système Géodésique Ter-
restre Tunisien ou La Nouvelle Triangulation Tunisienne - NTT- pour les Tech-
niciens.v3 février 2010.27p.
