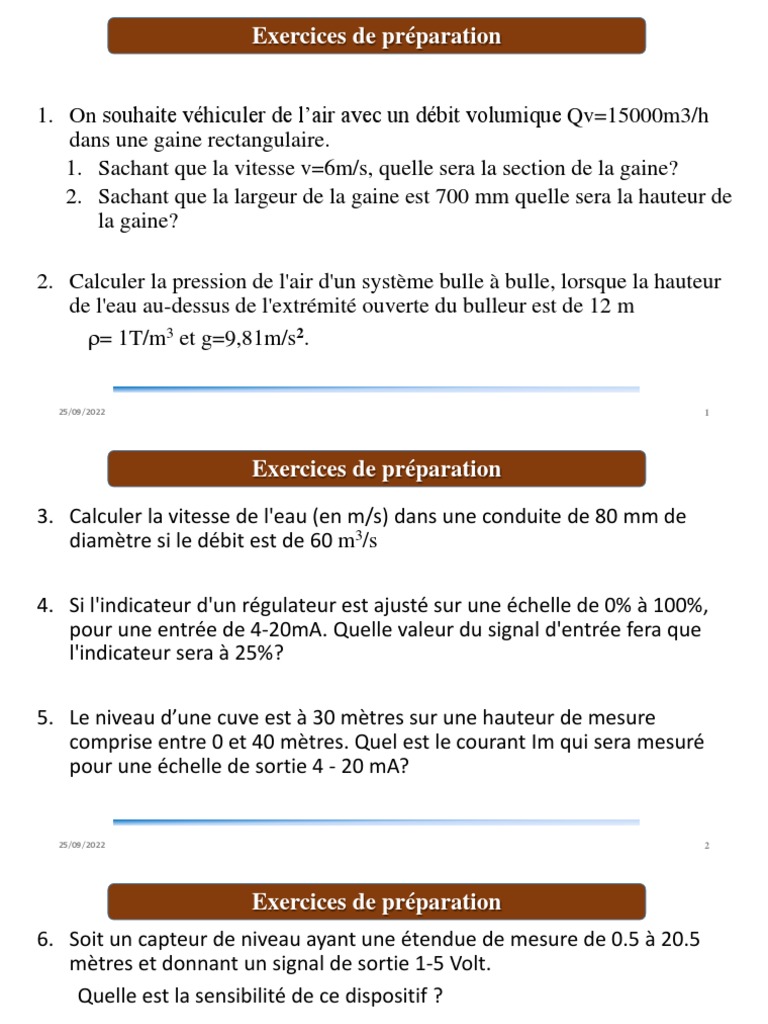

Exercices de préparation

1. On souhaite véhiculer de l’air avec un débit volumique Qv=15000m3/h

dans une gaine rectangulaire.
1. Sachant que la vitesse v=6m/s, quelle sera la section de la gaine?
2. Sachant que la largeur de la gaine est 700 mm quelle sera la hauteur de
la gaine?

2. Calculer la pression de l'air d'un système bulle à bulle, lorsque la hauteur

de l'eau au-dessus de l'extrémité ouverte du bulleur est de 12 m
= 1T/m3 et g=9,81m/s2.

25/09/2022 1
 Exercices de préparation
3. Calculer la vitesse de l'eau (en m/s) dans une conduite de 80 mm de
diamètre si le débit est de 60 m3/s

4. Si l'indicateur d'un régulateur est ajusté sur une échelle de 0% à 100%,

pour une entrée de 4-20mA. Quelle valeur du signal d'entrée fera que
l'indicateur sera à 25%?

5. Le niveau d’une cuve est à 30 mètres sur une hauteur de mesure

comprise entre 0 et 40 mètres. Quel est le courant Im qui sera mesuré
pour une échelle de sortie 4 - 20 mA?

25/09/2022 2
 Exercices de préparation
6. Soit un capteur de niveau ayant une étendue de mesure de 0.5 à 20.5
mètres et donnant un signal de sortie 1-5 Volt.
Quelle est la sensibilité de ce dispositif ?

7. Un transmetteur 4-20mA possède une portée minimale de 10 L et une

étendue d'échelle de 100 L.
• Quel est le courant correspondant à un niveau de 40 L ?
• Quel est le niveau correspondant à un courant de 10 mA?

25/09/2022 3
 Exercices de préparation
8. Soit un indicateur de pression ayant une étendue de mesure de 0 à 3
bars. Pour une pression vraie de 1bar l’appareil indique 930 mbar.
a) Donner l’erreur absolue, puis l’erreur relative de cette mesure.
b) Même question si pour une pression vraie de 3070 mbar l’appareil
indique 3 bar.
