Transmission des données

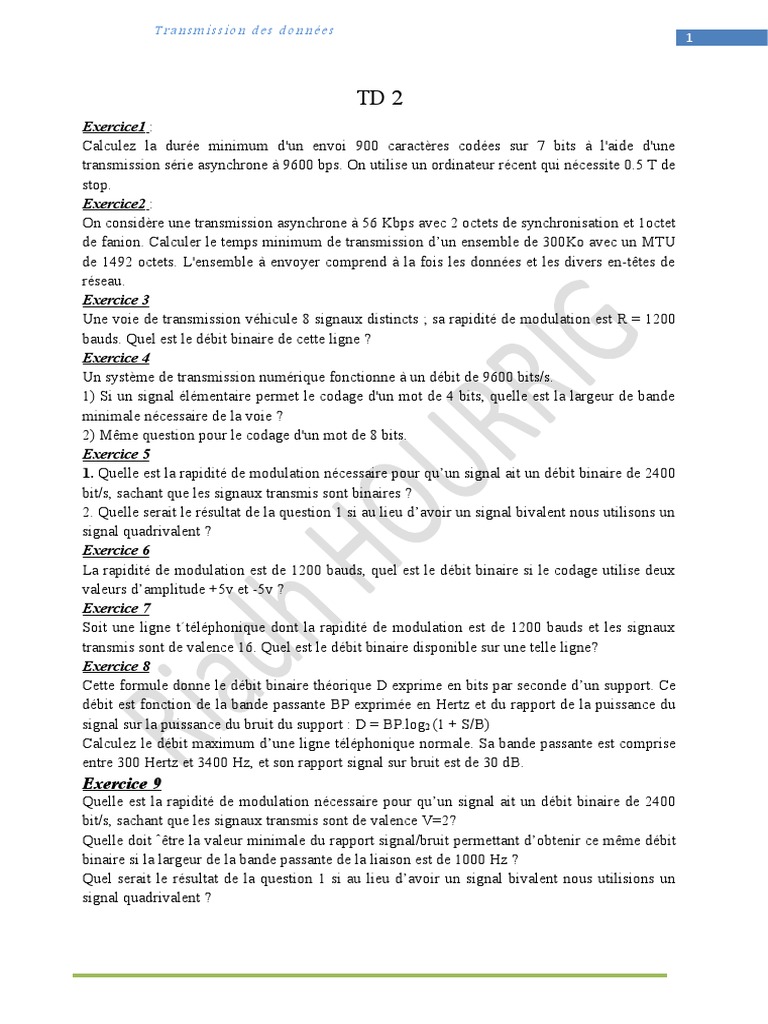

TD 2
Exercice1 :
Calculez la durée minimum d'un envoi 900 caractères codées sur 7 bits à l'aide d'une
transmission série asynchrone à 9600 bps. On utilise un ordinateur récent qui nécessite 0.5 T de
stop.
Exercice2 :
On considère une transmission asynchrone à 56 Kbps avec 2 octets de synchronisation et 1octet
de fanion. Calculer le temps minimum de transmission d’un ensemble de 300Ko avec un MTU
de 1492 octets. L'ensemble à envoyer comprend à la fois les données et les divers en-têtes de
réseau.
Exercice 3
Une voie de transmission véhicule 8 signaux distincts ; sa rapidité de modulation est R = 1200
bauds. Quel est le débit binaire de cette ligne ?
Exercice 4
Un système de transmission numérique fonctionne à un débit de 9600 bits/s.
1) Si un signal élémentaire permet le codage d'un mot de 4 bits, quelle est la largeur de bande
minimale nécessaire de la voie ?
2) Même question pour le codage d'un mot de 8 bits.
Exercice 5
1. Quelle est la rapidité de modulation nécessaire pour qu’un signal ait un débit binaire de 2400
bit/s, sachant que les signaux transmis sont binaires ?
2. Quelle serait le résultat de la question 1 si au lieu d’avoir un signal bivalent nous utilisons un
signal quadrivalent ?
Exercice 6
La rapidité de modulation est de 1200 bauds, quel est le débit binaire si le codage utilise deux
valeurs d’amplitude +5v et -5v ?
Exercice 7
Soit une ligne t´téléphonique dont la rapidité de modulation est de 1200 bauds et les signaux
transmis sont de valence 16. Quel est le débit binaire disponible sur une telle ligne?
Exercice 8
Cette formule donne le débit binaire théorique D exprime en bits par seconde d’un support. Ce
débit est fonction de la bande passante BP exprimée en Hertz et du rapport de la puissance du
signal sur la puissance du bruit du support : D = BP.log2 (1 + S/B)
Calculez le débit maximum d’une ligne téléphonique normale. Sa bande passante est comprise
entre 300 Hertz et 3400 Hz, et son rapport signal sur bruit est de 30 dB.
Exercice 9
Quelle est la rapidité de modulation nécessaire pour qu’un signal ait un débit binaire de 2400
bit/s, sachant que les signaux transmis sont de valence V=2?
Quelle doit ˆêtre la valeur minimale du rapport signal/bruit permettant d’obtenir ce même débit
binaire si la largeur de la bande passante de la liaison est de 1000 Hz ?
Quel serait le résultat de la question 1 si au lieu d’avoir un signal bivalent nous utilisions un
signal quadrivalent ?

Riadh HOURRIGH ESSThso AU : 2020/20201 LEE2 et LSE2

 Transmission des données
2

Correction de TD2
Exercice1 :
900 bits de start
+ 900*7 bits de données
+ 900*0,5 bits de stop
= 900 + 6300 + 450 = 7650 bits à envoyer
S'il n'y a pas de temps morts entre chaque envoi de caractère cela va prendre 7650/9600 =
0,79 seconde.
Exercice2 :
300 Ko => 300*1024 = 307200 octets
Il faut envoyer 307200/1492 = 205 paquets complets et un paquet incomplet de 1340 octets.
205 paquets de 1495 octets (1492 + 2 de synchro+ 1 de fanion)
+ 1 paquet de 1343 octets (1340 + 2 de synchro + 1 de fanion)
= 306475 + 1343 = 307818 octets à envoyer soit 2462544 bits
En une seconde on envoie 56000 bits. Donc, s'il n'y a pas de temps morts cela prend
2462544/56000 = 43,
