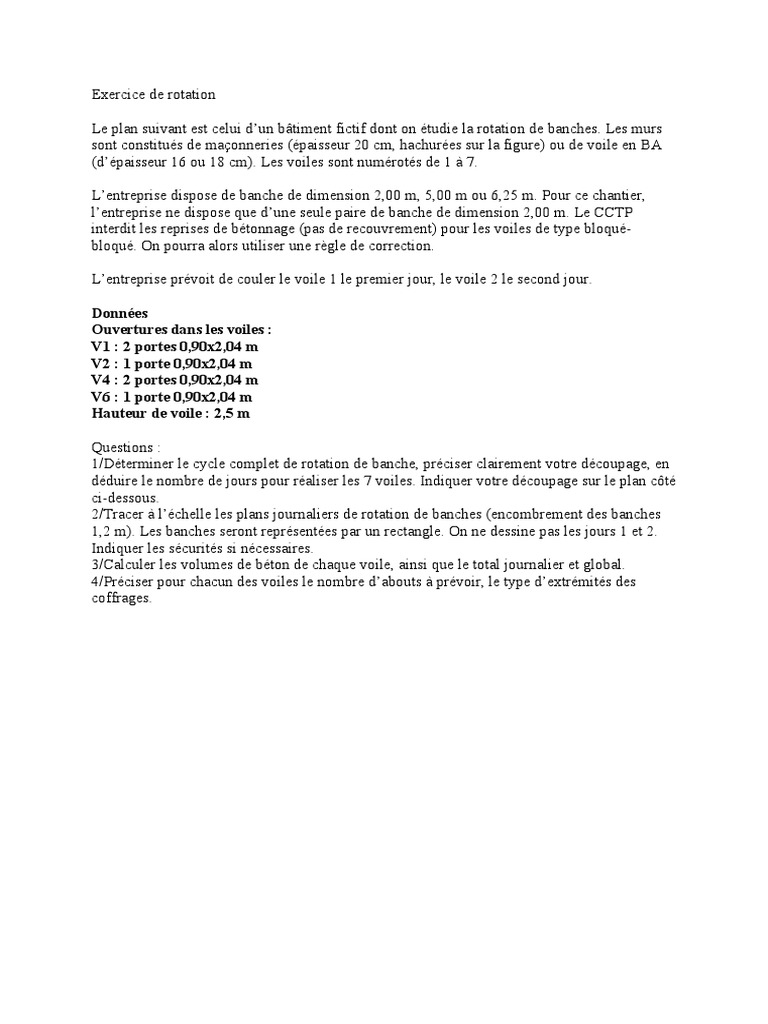

Exercice de rotation

Le plan suivant est celui d’un bâtiment fictif dont on étudie la rotation de banches. Les murs
sont constitués de maçonneries (épaisseur 20 cm, hachurées sur la figure) ou de voile en BA
(d’épaisseur 16 ou 18 cm). Les voiles sont numérotés de 1 à 7.

L’entreprise dispose de banche de dimension 2,00 m, 5,00 m ou 6,25 m. Pour ce chantier,

l’entreprise ne dispose que d’une seule paire de banche de dimension 2,00 m. Le CCTP
interdit les reprises de bétonnage (pas de recouvrement) pour les voiles de type bloqué-
bloqué. On pourra alors utiliser une règle de correction.

L’entreprise prévoit de couler le voile 1 le premier jour, le voile 2 le second jour.

Données
Ouvertures dans les voiles :
V1 : 2 portes 0,90x2,04 m
V2 : 1 porte 0,90x2,04 m
V4 : 2 portes 0,90x2,04 m
V6 : 1 porte 0,90x2,04 m
Hauteur de voile : 2,5 m

Questions :
1/Déterminer le cycle complet de rotation de banche, préciser clairement votre découpage, en
déduire le nombre de jours pour réaliser les 7 voiles. Indiquer votre découpage sur le plan côté
ci-dessous.
2/Tracer à l’échelle les plans journaliers de rotation de banches (encombrement des banches
1,2 m). Les banches seront représentées par un rectangle. On ne dessine pas les jours 1 et 2.
Indiquer les sécurités si nécessaires.
3/Calculer les volumes de béton de chaque voile, ainsi que le total journalier et global.
4/Préciser pour chacun des voiles le nombre d’abouts à prévoir, le type d’extrémités des
coffrages.
Utiliser le fond de plan suivant pour dessiner les cycles journaliers de la rotation de banches.
