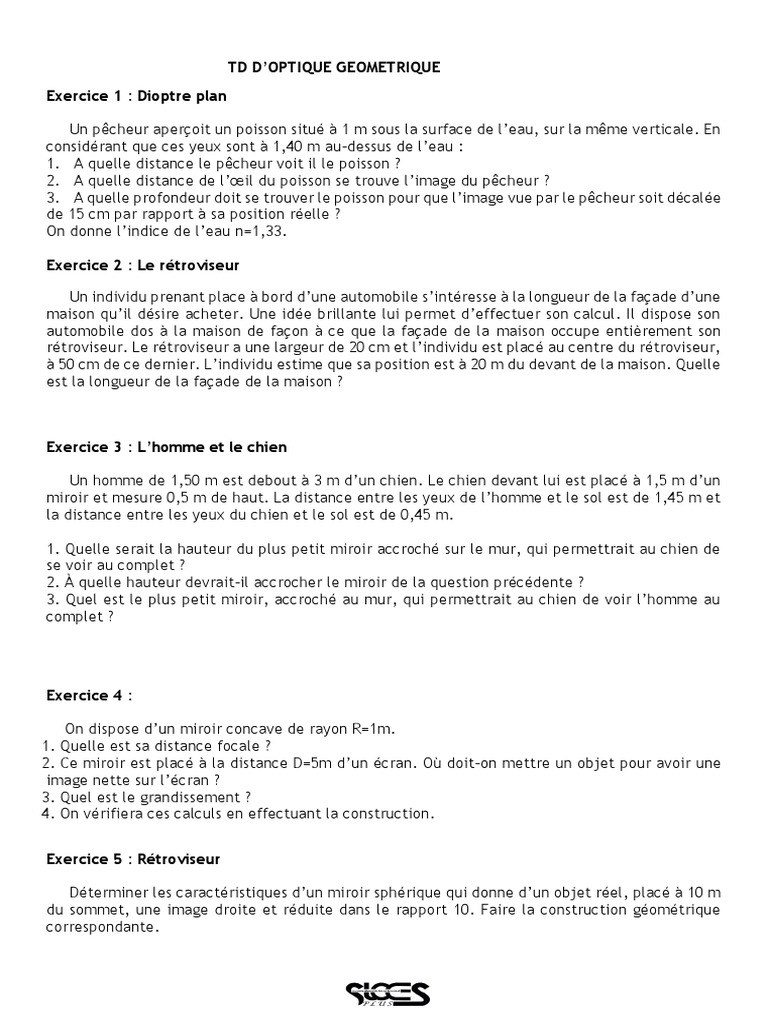

TD D’OPTIQUE GEOMETRIQUE

Exercice 1 : Dioptre plan

Un pêcheur aperçoit un poisson situé à 1 m sous la surface de l’eau, sur la même verticale. En
considérant que ces yeux sont à 1,40 m au-dessus de l’eau :
1. A quelle distance le pêcheur voit il le poisson ?
2. A quelle distance de l’œil du poisson se trouve l’image du pêcheur ?
3. A quelle profondeur doit se trouver le poisson pour que l’image vue par le pêcheur soit décalée
de 15 cm par rapport à sa position réelle ?
On donne l’indice de l’eau n=1,33.

Exercice 2 : Le rétroviseur

Un individu prenant place à bord d’une automobile s’intéresse à la longueur de la façade d’une
maison qu’il désire acheter. Une idée brillante lui permet d’effectuer son calcul. Il dispose son
automobile dos à la maison de façon à ce que la façade de la maison occupe entièrement son
rétroviseur. Le rétroviseur a une largeur de 20 cm et l’individu est placé au centre du rétroviseur,
à 50 cm de ce dernier. L’individu estime que sa position est à 20 m du devant de la maison. Quelle
est la longueur de la façade de la maison ?

Exercice 3 : L’homme et le chien

Un homme de 1,50 m est debout à 3 m d’un chien. Le chien devant lui est placé à 1,5 m d’un
miroir et mesure 0,5 m de haut. La distance entre les yeux de l’homme et le sol est de 1,45 m et
la distance entre les yeux du chien et le sol est de 0,45 m.

1. Quelle serait la hauteur du plus petit miroir accroché sur le mur, qui permettrait au chien de
se voir au complet ?
2. À quelle hauteur devrait-il accrocher le miroir de la question précédente ?
3. Quel est le plus petit miroir, accroché au mur, qui permettrait au chien de voir l’homme au
complet ?

Exercice 4 :

On dispose d’un miroir concave de rayon R=1m.

1. Quelle est sa distance focale ?
2. Ce miroir est placé à la distance D=5m d’un écran. Où doit-on mettre un objet pour avoir une
image nette sur l’écran ?
3. Quel est le grandissement ?
4. On vérifiera ces calculs en effectuant la construction.

Exercice 5 : Rétroviseur

Déterminer les caractéristiques d’un miroir sphérique qui donne d’un objet réel, placé à 10 m
du sommet, une image droite et réduite dans le rapport 10. Faire la construction géométrique
correspondante.
Exercice 6 : Miroir sphérique convexe

On considère un miroir sphérique convexe, de centre C, de sommet S de rayon de

courbure et un objet de hauteur 1 cm.

1. Donner la position du foyer F.

2. Déterminer l’image de en précisant sa position, sa nature, son sens et sa taille

dans les différents cas suivants :

Préciser dans chaque cas la nature de l’objet. Faire la construction de l’image.

Exercice 7 : Miroir sphérique concave

On considère un miroir sphérique concave, de centre C, de sommet S de rayon de

courbure et un objet AB de hauteur 1 cm.

1. Donner la position du foyer F.

2. Déterminer l’image de en précisant sa position, sa nature, son

sens et sa taille dans les différents cas suivants : ,

. Préciser dans chaque cas la nature de l’objet. Faire la construction de

l’image dans les trois cas.

Exercice 8 : Construction d’images

Soit une lentille mince convergente, de centre optique O, de foyers F et F’.

1. Rappeler les formules de conjugaison et de grandissement avec origine au centre optique.
2. Construire l’image A’B’ d’un objet AB perpendiculaire à l’axe principal situé entre -∞ et le
foyer objet F.
3. Retrouver les formules de grandissement avec origines aux foyers.
4. En déduire la formule de Newton.
Le petit objet AB se déplace de -∞ à +∞.
5. L’espace objet peut être décomposé en 3 zones, construire les images correspondantes à un
objet placé successivement dans chacune de ces zones. En déduire les zones correspondantes de
l’espace image.
6. Indiquer dans chaque cas la nature de l’image.
L’étudiant pourra reprendre cette étude dans le cas d’une lentille divergente.

Exercice 9 : Indice du liquide

Une cuve en verre a la forme d’un prisme de section droite rectangle isocèle. Elle est posée
horizontalement sur une des arêtes de longueur 𝑙 du triangle isocèle, et le sommet opposé à ce
côté est ouvert pour permettre de remplir la cuve d’un liquide transparent d’indice n.
Un pinceau de lumière est envoyé horizontalement sur la face verticale de la cuve, dans un plan
𝑙
de section droite, à la hauteur 2
Ce rayon émerge au-delà de l’hypoténuse et rencontre en un point P un écran E placé
verticalement à la distance 𝑙 de la face d’entrée du dispositif. On néglige l’effet dû aux parois en
verre sur la propagation du pinceau de lumière.
1. Quelle limite supérieure peut-on donner à la valeur de l’indice ?
2. Quel est l’indice n du liquide contenu dans la cuve en fonction de l et de z ?
3. A.N. : calculer n avec : 𝑙 = 30 cm et z = 6, 7 cm.

Exercice 10 : Deux prismes accolés

Deux morceaux de verre tailles sous forme de triangles rectangles et isocèles d’indices
respectifs N et n ont leur face AB commune. Un rayon incident frappe AD sous une incidence
normale, se réfracte en 𝐼1 , se réfléchit en 𝐼2 puis ressort en 𝐼3 sous l’incidence i. Les valeurs de
N et n sont telles que la réflexion soit totale en 𝐼2 .

1. Ecrire la relation de Snell-Descartes aux points 𝐼1 et𝐼3 .

2. Quelles relations vérifient les angles r et α ; α et β ?
3. Quelle relation vérifient N et n pour que la réflexion soit limite en 𝐼2 ?
3
Calculer N, r, α, β et i pour n =2 quand cette condition limite est réalisée. On appelle 𝑁0 cette
valeur limite de N. Pour que la réflexion soit totale en 𝐼2 , N doit-il être plus grand
ou plus petit que 𝑁0 ?
4. Ecrire la relation vérifiée par N et n pour que l’angle i soit nul. Que vaut N ?

Exercice 11 :
On considère un œil hypermétrope dont la distance focale est de 15 mm quand il n’accommode
pas et dont la rétine est alors située à 1 mm en deçà du foyer image 𝐹𝑖 . Déterminer :
1. La distance de l’œil au punctum remotum ;
2. le numéro de la lentille correctrice à utiliser.

Exercice 12 :
Un individu myope ne peut pas voir nettement des objets situés à plus de 40 cm. Pour corriger
sa myopie, il souhaite porter des lentilles de contact. On se place dans les conditions de
l’approximation de Gauss.
1. Quel type de lentille de contact faut-il pour corriger ce défaut (convergente ou divergente) ?
Trouver sa distance focale.
2. La lentille de contact est une lentille mince collée sur l’œil de rayon de courbure 7,7mm.
Trouver les rayons de courbure de la lentille de contact sachant que son indice est égal à n=1,5.

Exercice 13 :
Un microscope possède un objectif 𝐿1 (𝑂1, 𝑓𝑖,1 =0,5 cm) et un oculaire 𝐿2 (𝑂2, 𝑓𝑖,2=2 cm). Un
objet lumineux 𝐴0 𝐵0 est observé. On donne la distance Δ=𝐹𝑖,1 𝐹𝑜,2 =12,3 cm

1. Calculer la vergence V du système des deux lentilles.

2. A quelle position placer 𝐴0 𝐵0 , par rapport à l’instrument, pour obtenir une vision à l’infini.
Déterminer la puissance intrinsèque 𝑃𝑖 du microscope (rapport entre l’angle sous lequel on voit
l’objet en sortie et la taille de l’objet).
3. On observe désormais les globules rouges du sang humain de 7 μm. Quel est l’angle α’ sous
lequel on voit un globule à travers l’instrument, pour une visée à l’infini ?
4. Du fait de la structure granulaire de la rétine, l’œil ne peut distinguer deux points que si l’angle
sous lequel il voit est moins égal à e=1,5’. Trouver en fonction de ɛ, Δ, 𝑓𝑖,1 , 𝑓𝑖,2 , la taille 𝑙 du plus
petit objet dont les points 𝐴0 𝑒𝑡 𝐵0 sont vus distinctement à travers le microscope. Calculer
numériquement 𝑙.
