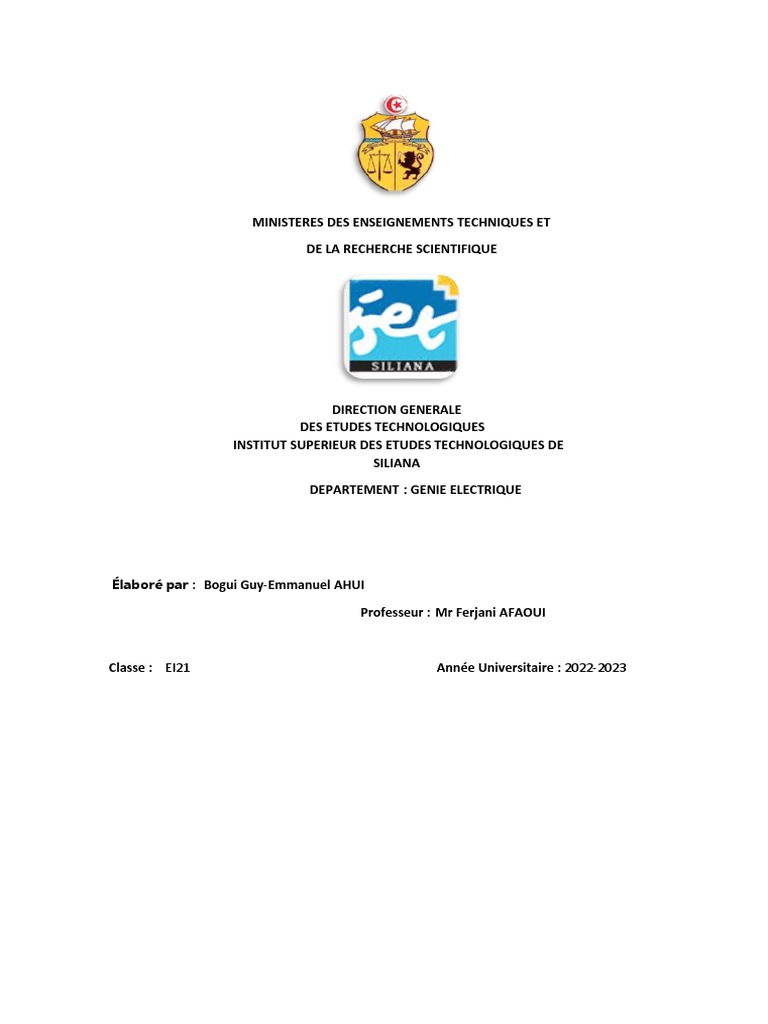

MINISTERES DES ENSEIGNEMENTS TECHNIQUES ET

DE LA RECHERCHE SCIENTIFIQUE

DIRECTION GENERALE
DES ETUDES TECHNOLOGIQUES
INSTITUT SUPERIEUR DES ETUDES TECHNOLOGIQUES DE
SILIANA

DEPARTEMENT : GENIE ELECTRIQUE

Élaboré par : Bogui Guy-Emmanuel AHUI

Professeur : Mr Ferjani AFAOUI

Classe : EI21 Année Universitaire : 2022-2023

COMPE RENDU TP01
D’ELECTRONIQUE ANALOGIQUE :
L’amplificateur opérationnel(AOp)

Objectif du Tp :
 Réaliser expérimentalement plusieurs montages types à base d’AOP ;
 Caractériser ces montages et déterminer leurs limites ;
 Comprendre l’utilité de l’amplificateur opérationnel notamment pour
l’adaptation d’impédance.

A. PARTIE THEORIQUE
C’est quoi un amplificateur opérationnel ?
Un amplificateur se résume par une simple multiplication du signal d’entrée par
un coefficient G, cette multiplication se justifie dans les cas où le signal est très
faible (exemple capteur).
Il est constitué généralement d’un assemblage des transistors et résistances.
Le symbole d’un AOP
Les caractéristiques d’un AOP :
L'AOP est caractérisé par :
 Deux tensions d’alimentation Vcc+ et Vcc- ;
 Deux entrées e+ et e- ;
 Une tension différentielle ;
 Une sortie Vs.
Pour les montages suivants, déterminions Vs en fonction de Ve.
Montage 1 :

−¿ ¿

Supposons que l’amplificateur opérationnel soit parfait, i +¿=i ¿=0.

Il y aussi une contre-réaction négative (liaison entre sortie et entrée inverseuse),
−¿¿

donc l’étude se feras en mode linéaire, ce qui implique V ed =0 Et V +¿=V ¿.

( V e Vs
+
R1 R 2 ) −¿¿

Donc : V +¿=0 ¿
Et d’après le théorème de Millman : −¿=
1 1
+
¿
. Or commeV +¿=V ¿

R1 R2
V

On a, 0=
( Ve Vs
+
R1 R2 ).
1 1
+
R1 R2

( )
Alors, V s =−V e R .
1
R2
Montage 2 :
La relation théorique d’un sommateur est : V s =⋅ ( K 1 ×V 1 + K 2 × V 2 ).
−¿¿

L’amplificateur fonctionne en régime linéaire, d’où V +¿=V ¿

Ce qui implique que
V
−¿=0 ¿
.

( V 1 V2 V s
+ +
R1 R2 R )
D’après le théorème de millman, on a −¿=
1 1 1
+ +
=0 ¿
.
R1 R2 R
V

1
V 2

2
V s V
Donc R + R + R =0 Équivaut à V s =− V 1 × R + V 2 × R
1 2
( R R
)

B. PARTIE PRATIQUE
I. Amplification opérationnelle sans contre réaction (boucle
ouverte)
On se propose ici d’observer le régime de saturation de l’AOP et le
comportement non linéaire lorsqu’il fonctionne en boucle ouverte (sans contre
réaction). Pour ce faire :
 Alimentez l’amplificateur AOP en +15V et –15v sur les bornes +Vcc et –
Vcc. Le 0 de l’alimentation (générateur de tension continue) devant être
relié à la masse du montage parce qu'elle nous permettra de visualiser la
tension d’entrée Ve et la tension de sortie Vs à l’aide l’oscilloscope.
Attention : Si on alimente l’AOp à l’envers, il risque d’être irrémédiablement
détruit.
 Connectez le GBF sur les entrées V+ et V-.
MONTAGE 1 : Amplificateur contre réaction (boucle ouverte)
Nous observons à l’oscilloscope le signal d’entrée généré par le GBF sur la voie
1 et le signal en sortie de l’AOP sur la voie 2.

Oscillogramme de Ve et de Vs en fonction du temps.

1. La tension triangulaire de la basse fréquence tourne autour de 150 Hz et

on limitera l’amplitude du signal d’entrée à 1V RMS c’est-à-dire la
valeur efficace. Puis observons le schéma de la forme de Us.

2. Il s’agit de reproduire les mêmes paramètres de Us pour le signal d’entrée

sinusoïdale Ue.
 3. Lorsque l'AOP fonctionne en régime linéaire, ε ≈ 0. On s'intéresse à
présent au bouclage de la sortie sur l'entrée inverseuse.

4. Utilisons le GBF comme source de tension continue. Pour cela, il faudrait

qu’on la fréquence à 0 en utilisant l’offset du GBF. On branche un
voltmètre sur la sortie du GBF ou sur l’entrée du circuit et nous essayons
d’appliquer la différence de potentielle DDP. La plus faible possible est
entre V+ et V- pour éviter de saturer la sortie de l’amplificateur.

5.

6. La réaction et la contre-réaction définissent le fonctionnement de

l’amplificateur. S'il y a réaction positive alors l’amplificateur fonctionne
en régime de saturation, par contre s'il y a réaction négative (autrement
dit contre-réaction) alors il fonctionne en régime linéaire. La contre-
réaction permet le contrôle des circuits d'amplification, de filtrage ou
d'asservissement. Elle permet de rendre leurs caractéristiques de
fonctionnement indépendantes, dans une large mesure, des différents
constituants internes de ces systèmes.

II. Amplificateur opérationnel avec contre réaction.

Amplificateur inverseur
Le schéma ci-dessus présente le montage de l’amplificateur inverseur, comme
le nom indique il permet d’inverser et augmenter la valeur de Ve.

Montage Inverseur
La valeur crête maximum de Ve que l’on peut appliquer aux bornes de
−R2
l’amplificateur pour une tension de sortie Vs de 10V est : V S = R V e
1

Nous appliquons une tension d’entrée Ve sinusoïdale de fréquence 1kHz et

d’amplitude maximum 1V, sur l’entrée inverseuse d’un amplificateur
alimenté en ±12V. Nous obtenons les courbes suivantes :

Oscillogramme de Ve et de Vs en fonction du temps.

D’après les résultats expérimentaux du montage on a, le Gain du montage est

7mv. L’amplificateur fonctionne correctement pour une fréquence de 1kHz et
une amplitude de 1V. La dynamique du montage sur Ve est :0≤Ve≤1.1V.
Dépassé cette valeur l’amplificateur sature àVsmax= 11.5V par rapport à la
tension d’alimentation est dû aux tensions de seuil des diodes qui protège
l’amplificateur sur les plaques d’expérimentations.
Amplificateur sommateur inverseur

Un étage sommateur inverseur est capable d’assumer simultanément les

fonctions de décalage à l’entrée Ve.
L’amplificateur opérationnel étant considéré comme idéal, A est une masse
virtuelle et l’on peut écrire : U 2=R 2 I 2 , U 1=R1 I 1 et U s=RI
Le schéma ci-dessous présente le montage de l’Amplificateur sommateur
inverseur, il est une amélioration du montage précédent, la différence étant que
l'on a plusieurs tensions/résistances reliées à l'entrée.

Montage sommateur Inverseur

Avec ce montage amplificateur sommateur inverseur, L’AOP fonctionne en

−¿¿

linéaire et est considéré comme parfait, ainsi Vd=0V. AlorsV +¿=V ¿.

V 1 V 2 Vs
+ +
R 1 R2 R
Ce qui implique que −¿=
1 1 1
+ +
=0 ¿
R1 R2 R
V
0 = V1/R1 + V2/R2 + Vs/R3 d’où Vs = -R3* (V1/R1 + V2/R2)
Si R1=R2=R3 Alors Vs = -(V1+V2)
 Oscillogramme de V1 et de V1 en fonction du temps.

D’après les résultats expérimentaux du montage on a, le Gain du montage est

10mv. L’amplificateur fonctionne correctement pour une fréquence de 1kHz et
une amplitude de 1V. D’où les valeurs expérimentales sont plus proches avec
celle des valeurs théorique.

CONCLUSION

Nous avons pu observer les qualités des amplificateurs opérationnels. Elles

consistent en la facilité de fabriquer un bon nombre de fonctions
utiles comme des fonctions mathématiques ou encore des capteurs.
Par contre les inconvénients des amplificateurs ne sont pas négligeable :
une limite en fréquence, le slew rate, qui perturbe le signal de sortie et
fausse l’information qu’il transporte, et une limite en amplification de
tension, la saturation.
