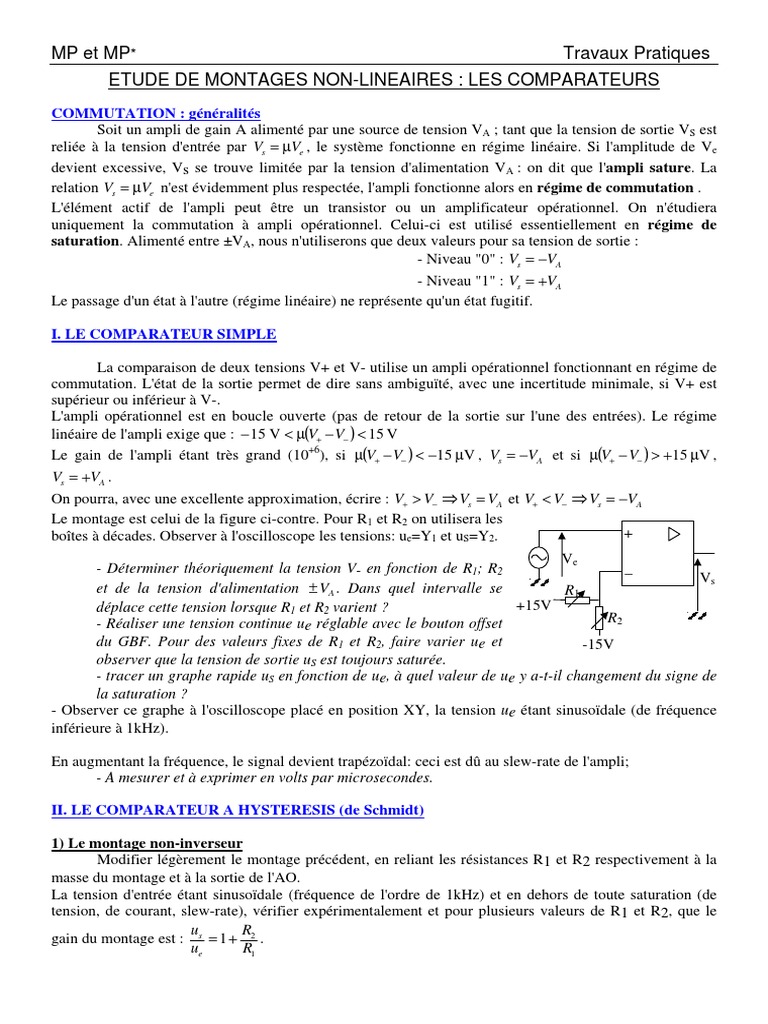

I. LE COMPARATEUR SIMPLE
1) Le montage non-inverseur
Modifier légèrement le montage précédent, en reliant les résistances R1 et R2 respectivement à la
masse du montage et à la sortie de l'AO.
La tension d'entrée étant sinusoïdale (fréquence de l'ordre de 1kHz) et en dehors de toute saturation (de
tension, de courant, slew-rate), vérifier expérimentalement et pour plusieurs valeurs de R1 et R2, que le
u R
gain du montage est : s = 1 + 2 .
ue R1
2) Le montage de Schmidt –
Le générateur délivrant une tension continue, inverser les
Ve
bornes V+ et V- de l'AO, et observer que la sortie de l'AO est toujours +
saturée. L'ampli opérationnel subit une réaction positive par les Vs
résistances R1 et R2 : les seuils de basculement dépendent de l'état de la
R1 R2
sortie :
- Si Vs = +VA , le seuil est égal à VB1
- Si Vs = −VA , le seuil est égal à VB2
- Exprimer les deux seuils en fonction de VA et des résistances R1 et R2
- Faire varier (avec l'offset) ue depuis la valeur la plus négative (point A) vers la valeur la plus
élevée possible, (point B) puis dans le sens contraire. Représenter pour des valeurs de R1 et R2
fixées, le diagramme us en fonction de ue appelé cycle d'hystérésis du comparateur de Schmidt.
Faire apparaître A,B,VB1 et VB2, le sens du parcours.
- L'entrée étant sinusoïdale (attention au slew-rate!), visualiser ce cycle à l'oscilloscope (mode XY)
et observer comment il se modifie en faisant varier R1 et R2. Que se passe-t-il si l'amplitude
d'entrée est trop faible ?
Tout système présentant un tel cycle à hystérésis est un système bistable c'est-à-dire possédant deux états
stables, notés 1 (saturation>0) et 0 (saturation<0).
Ce montage est aussi utilisé à la mise en forme logique de signaux perturbés ou non par des parasites; il
sert aussi à la construction du générateur de fonction.
Variantes :
On pourra, si le temps le permet, modifier le montage précédent pour obtenir un cycle d’hystérésis dont les
deux seuils de basculements sont réglables (et pas obligatoirement opposés).
L'ampli opérationnel (1) fonctionne en comparateur de tensions à hystérésis. L'ampli opérationnel (2) est
un intégrateur.
R
Expliquer la forme des signaux observés et montrer que la période est T = 4RC 1
R2
Mesurer cette période T et la comparer avec la valeur théorique.
