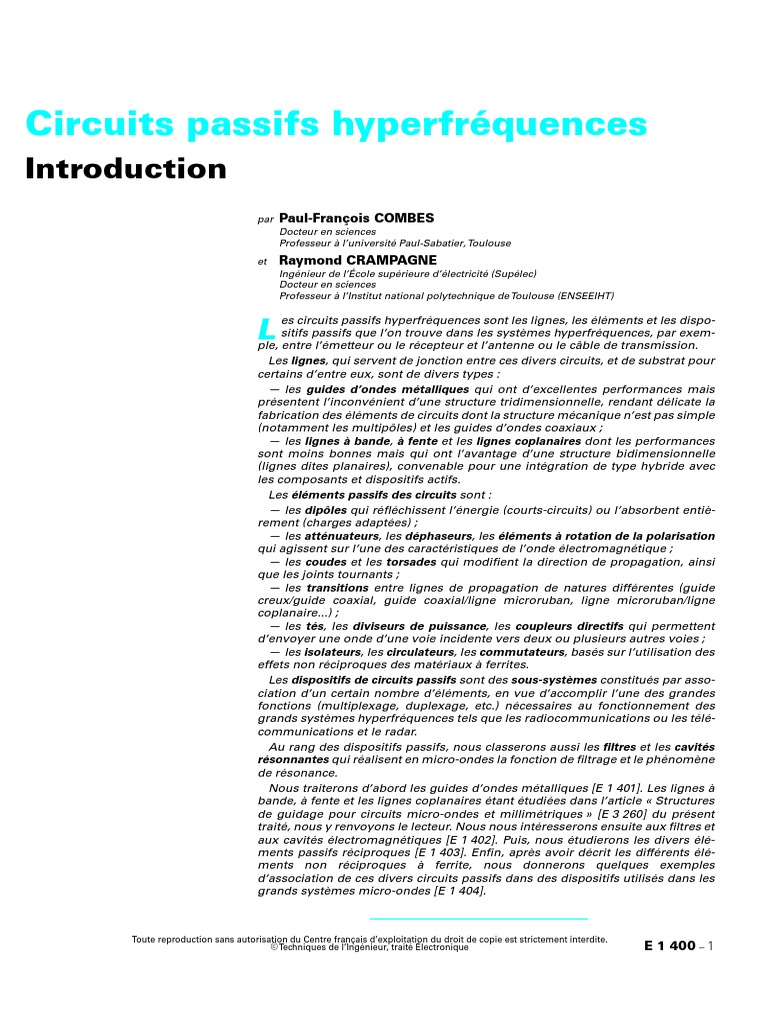

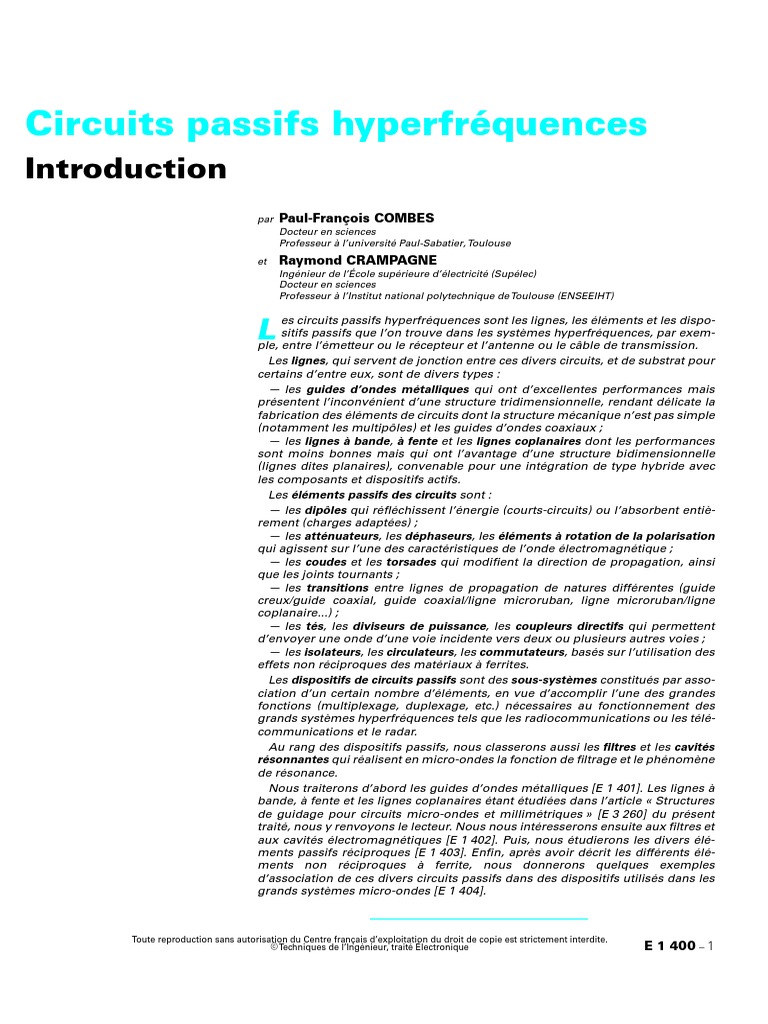

Circuits passifs hyperfréquences

Introduction
par Paul-François COMBES
Docteur en sciences
Professeur à l’université Paul-Sabatier, Toulouse
et Raymond CRAMPAGNE
Ingénieur de l’École supérieure d’électricité (Supélec)
Docteur en sciences
Professeur à l’Institut national polytechnique de Toulouse (ENSEEIHT)

es circuits passifs hyperfréquences sont les lignes, les éléments et les dispo-
L sitifs passifs que l’on trouve dans les systèmes hyperfréquences, par exem-
ple, entre l’émetteur ou le récepteur et l’antenne ou le câble de transmission.
Les lignes, qui servent de jonction entre ces divers circuits, et de substrat pour
certains d’entre eux, sont de divers types :
— les guides d’ondes métalliques qui ont d’excellentes performances mais
présentent l’inconvénient d’une structure tridimensionnelle, rendant délicate la
fabrication des éléments de circuits dont la structure mécanique n’est pas simple
(notamment les multipôles) et les guides d’ondes coaxiaux ;
— les lignes à bande, à fente et les lignes coplanaires dont les performances
sont moins bonnes mais qui ont l’avantage d’une structure bidimensionnelle
(lignes dites planaires), convenable pour une intégration de type hybride avec
les composants et dispositifs actifs.
Les éléments passifs des circuits sont :
— les dipôles qui réfléchissent l’énergie (courts-circuits) ou l’absorbent entiè-
rement (charges adaptées) ;
— les atténuateurs, les déphaseurs, les éléments à rotation de la polarisation
qui agissent sur l’une des caractéristiques de l’onde électromagnétique ;
— les coudes et les torsades qui modifient la direction de propagation, ainsi
que les joints tournants ;
— les transitions entre lignes de propagation de natures différentes (guide
creux/guide coaxial, guide coaxial/ligne microruban, ligne microruban/ligne
coplanaire...) ;
— les tés, les diviseurs de puissance, les coupleurs directifs qui permettent
d’envoyer une onde d’une voie incidente vers deux ou plusieurs autres voies ;
— les isolateurs, les circulateurs, les commutateurs, basés sur l’utilisation des
effets non réciproques des matériaux à ferrites.
Les dispositifs de circuits passifs sont des sous-systèmes constitués par asso-
ciation d’un certain nombre d’éléments, en vue d’accomplir l’une des grandes
fonctions (multiplexage, duplexage, etc.) nécessaires au fonctionnement des
grands systèmes hyperfréquences tels que les radiocommunications ou les télé-
communications et le radar.
Au rang des dispositifs passifs, nous classerons aussi les filtres et les cavités
résonnantes qui réalisent en micro-ondes la fonction de filtrage et le phénomène
de résonance.
Nous traiterons d’abord les guides d’ondes métalliques [E 1 401]. Les lignes à
bande, à fente et les lignes coplanaires étant étudiées dans l’article « Structures
de guidage pour circuits micro-ondes et millimétriques » [E 3 260] du présent
traité, nous y renvoyons le lecteur. Nous nous intéresserons ensuite aux filtres et
aux cavités électromagnétiques [E 1 402]. Puis, nous étudierons les divers élé-
ments passifs réciproques [E 1 403]. Enfin, après avoir décrit les différents élé-
ments non réciproques à ferrite, nous donnerons quelques exemples
d’association de ces divers circuits passifs dans des dispositifs utilisés dans les
grands systèmes micro-ondes [E 1 404].
