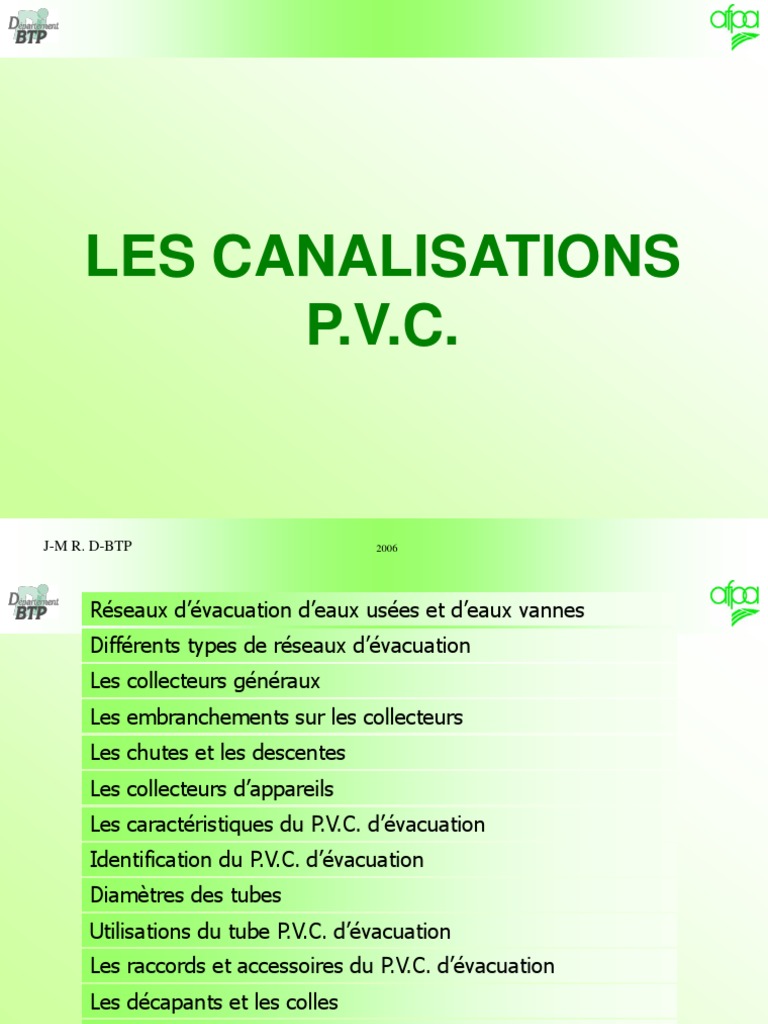

LES CANALISATIONS
P.V.C.
1
J-M R. D-BTP 2006
Réseaux d’évacuation d’eaux usées et d’eaux vannes
Différents types de réseaux d’évacuation
Les collecteurs généraux
Les embranchements sur les collecteurs
Les chutes et les descentes
Les collecteurs d’appareils
Les caractéristiques du P.V.C. d’évacuation
Identification du P.V.C. d’évacuation
Diamètres des tubes
Utilisations du tube P.V.C. d’évacuation
Les raccords et accessoires du P.V.C. d’évacuation
Les décapants et les colles
Outillages pour le P.V.C.
Mise en œuvre du P.V.C.
Phénomènes de dilatation et retrait 2
Réseaux d’évacuation d’eaux usées et d’eaux vannes
3
Différents types de réseaux d’évacuation
Généralités
Réseau unitaire (ancien système) :

- les eaux usées, eaux vannes et eaux pluviales étaient collectées ensemble,
- les eaux pluviales n’étant pas polluées, le traitement en station

d’épuration des eaux pluviales ne se justifiait pas,
- les règlements sanitaires départementaux interdisent ce type de réseau.
Réseau séparatif :
- actuellement, c’est le seul réseau utilisé en France,
- seules les eaux usées et les eaux vannes sont collectées.
4
Les collecteurs généraux
Ils collectent les eaux usées et eaux vannes provenant des chutes.
Ils ont une allure horizontale.
Ils sont en pente descendante vers l’évacuation extérieure.
La pente doit être comprise entre 1 % et 5 %.

La pente recommandée est de 2 % soit 2 cm par mètre.
Ils se trouvent au point le plus bas de l’installation sanitaire :
- en sous sol,
- enterrés lorsque le bâtiment est sur terre-plein.
5
Les embranchements sur les collecteurs
L’eau entrant dans les collecteurs doit être dirigée dans le sens de
l’écoulement ; de ce fait, seuls les culottes ou embranchements à 45° peuvent
être retenus.
L’embranchement à 45° permet de diminuer les remontées d’eau à contre-
courant ainsi que les dépôts de matières.
Leur positionnement peut être horizontal, vertical ou oblique.
Pour favoriser la circulation d’air et empêcher les refoulements, les réductions
doivent être orientées, augmentation, vers le bas.
Des tampons de visite doivent être installés au bout du collecteur et sur chaque chute.
6
Les chutes et les descentes 1/5
Les chutes d’eau vannes récupèrent les eaux

polluées des WC.
Les descentes d’eaux ménagères récupèrent

les eaux usées des appareils sanitaires.
Dans la profession, les descentes d’eaux
ménagères sont appelées aussi descentes
d’eaux usées.
Leur allure est verticale.
Il peut y avoir plusieurs chutes d’eaux usées
et d’eaux vannes en fonction de
l’implantation des appareils.
Elles récupèrent les collecteurs d’appareils.
7
Les diamètres
Leur diamètre va être fonction du type et du nombre d’appareils.
Le diamètre est constant sur toute la colonne y compris sa ventilation primaire.
 Int.  Int.
Appareil mini. réel
WC 1 ou plusieurs 90 100
1 à 3 appareils dont 1
Autres 50 63
baignoire au plus
appareils
sanitaires 4 à 10 appareils dont 2 65 75
baignoires au plus
11 appareils et au-delà 90 100
8
Les chutes doivent être prolongées jusqu’à l’extérieur par un évent

de  égal à la chute. Cet évent s’appelle aussi ventilation primaire.
9
Les ventilations primaires
Les ventilations primaires peuvent être remplacées par des dispositifs d’entrée d’air
homologués (clapets anti-vide) sous certaines conditions :
- une chute avec ventilation

primaire par maison individuelle,
- une chute avec ventilation

primaire par groupe de 20
logements.
Ces dispositifs doivent être posés dans des espaces inhabités et ventilés.
Ils peuvent être posés dans des pièces de services munies de ventilation permanente.
10
Les chutes et les descentes communes

On peut remplacer les chutes d’eau usée et d’eau vanne par une chute commune
appelée « chutunic ».
Le matériel utilisé pour les réaliser est

spécifique.
Ces chutes doivent obligatoirement être

prolongées par une ventilation primaire
sortant à l’extérieur.
Ces chutes se jètent dans le collecteur

principal comme les autres chutes.
11
Les collecteurs d’appareils 1/6
Ce sont des tuyauteries d’allure horizontale.
La pente recommandée est de 2 cm / ml vers le point de raccordement aux

chutes.
Ils sont équipés à leurs extrémités d’un bouchon de dégorgement.
Sur ces collecteurs peuvent se brancher un ou plusieurs appareils.
La réglementation prévoit les différents cas de raccordements.
12
Collecteur comportant un seul appareil :
APPAREILS  Int. mini.  réel
Lavabo
30 mm PVC
Lave-mains
 40
Bidet
Évier PVC
33 mm
Poste d’eau  40
Lave linge PV
33 mm
Lave vaisselle C 40
13
Collecteur comportant un seul appareil
APPAREILS  Int. Mini.  réel
PVC
Baignoire L  1 m 33 mm
 40
L
PVC
Baignoire L  1 m 38 mm
 50
L
20 PVC
Groupe de sécurité L ou 25 mm  32
14
Collecteur comportant un seul appareil
80 mm PVC
WC à chasse directe
 100
15
Collecteur d’appareils groupés
30 mm PVC
Lavabo + bidet
 40
30 mm PVC
Bidet + lavabo
 40
PVC
Lave-vaisselle + évier 33 mm
 40
16
Collecteur d’appareils groupés
APPAREILS  réel
Lavabo
ou bidet ou Vidanges séparées
lave linge +  de chaque appareil
baignoire
Baignoire +
choisir   au  de
Lavabo
l’appareil le plus important
ou lave linge
Lavabo+ bidet Vidanges séparées

+ baignoire (ordre  minimal dépend du
indifférent)
nombre d’appareils
17
Réalisation des réseaux d’évacuations
Accueil
18
Les caractéristiques du P.V.C. d’évacuation
Ils sont fabriqués en chlorure de polyvinyle.
Leur couleur est gris clair ou gris bleuté.
Différents types de tube :

- le PVC compact moins épais il est utilisé
pour récupérer les eaux pluviales (EP),
- le PVC cellulaire il est plus épais et est

utilisé en installations sanitaires (EU, EV).
Ils sont livrés en longueur de 4 ml avec ou sans emboîture.
19
Identification du P.V.C. d’évacuation
Ils ont couramment un marquage indélébile comprenant :

- le nom du fabricant,
- le sigle de la norme,
- le type (E pour compact et EL pour cellulaire),
- le classement au feu (M1) suivi des lettres PVC,
- le diamètre extérieur et l’épaisseur,
- la date et l’heure de fabrication.
ALPHACAN ALPHAPRO 22/6 E + M1 PVC 40x3 EU 10 / 03 / 03 15:30
20
Diamètres des tubes
Les tubes couramment utilisés en installations individuelles

existent dans les diamètres suivants :
32 40 50
63 75 100
L’épaisseur pour tous ces diamètres est de 3.2 mm.

21
Utilisations du tube P.V.C. d’évacuation
Il est utilisé en vidange dans 88 % des installations.

Avantages :
- résiste aux produits ménagers corrosifs,
- mise en œuvre facile,
- coût intéressant,
- manutention facile,
- ne conduit pas les courants vagabonds.
Inconvénients :
- un fort coefficient de dilatation (0.07 mm/K.m),
- cassant par température extérieure basse lors de la mise en œuvre.
22
Les raccords et accessoires du P.V.C. d’évacuation 1/11
Ils sont indispensables dans la mise en œuvre d’une installation d’évacuation d’eau usée.
Ils peuvent être male/femelle ou femelle/femelle dans tous les diamètres de la gamme.
Ils permettent des changements de directions, des raboutages de mêmes diamètres

ou de diamètres différents (coudes, manchons, réductions coniques).
Ils permettent de réaliser des piquages de mêmes diamètres ou de diamètres

différents (tés, embranchements).
Ils permettent de réaliser des assemblages divers et de pallier les situations de mise
en œuvre particulières (les tampons de réduction, les manchons de dilatation, les
pipes de WC, les siphons spécifiques, les bouchons de dégorgement, les douilles de
raccordement et les clapets anti-vide).
23
Les coudes
Les coudes permettent les changements de direction.
Coudes à 87°30 MF Coudes à 67°30 FF Coudes à 45°
Coudes double à 87°30 Coudes à secteurs 15°

Coudes à 20 et 30° Parallèles et équerres Exclusivement MF
24
Manchons et manchons de dilatation
Les manchons permettent le raboutage des tubes PVC de

même diamètre.
Les manchettes de réparation ont la même fonction mais

utilisées lorsque l’attente dans le sol est male ou que le tube
est cassé au ras du sol.
Les manchons de dilatation permettent d’absorber l’allongement des tubes dû à

l’élévation de température.
Manchon horizontal Manchon vertical

type « H »
25
Réductions
Les réductions permettent le raboutage des tubes PVC de diamètres différents.
Réduction conique centrée Réduction conique excentrée
Réduction centrée incorporée Tampon de réduction

26
Tés et croix « pied de biche »
Les tés et croix permettent d’effectuer des piquages de mêmes diamètres ou de

diamètres différents.
Ils peuvent être male/femelle ou femelle/femelle.
Ils sont de type « pied de biche ».
Ils sont systématiquement à 87°30.
La gamme des diamètres de tés et croix, varie en fonction des fabricants (se reporter
à la documentation des fabricants).
Té pied de biche Croix pied de biche 27

Culottes et embranchements
Les culottes permettent d’effectuer des piquages de même diamètre.
Les embranchements permettent d’effectuer des piquages de diamètres différents.
Les embranchements sont males/femelles au dessus du diamètre 50, en dessous
ils peuvent être aussi femelles/femelles.
Culotte à 87°30 Culotte à 67°30 Culotte à 45°
Embranchement à 87°30 Embranchement à 67°30 Embranchement à 45°

28
Culotte oblongue
La culotte oblongue se compose :
- d’un fut en Ø 100, emboîtures femelle/femelle à coller,
- de 3 tampons de réduction operculables en néoprène

permettant un raccordement du Ø 32 au Ø 50.
Les avantages de cette culotte spécifique sont :
- économie de jeux de coudes,
- la pose peut se faire à droite, à gauche, verticalement ou horizontalement,
- elle peut recevoir 1, 2 ou 3 canalisations,
- elle supprime des collages.

29
Les pipes de WC
Les pipes de WC sont destinées à raccorder la tuyauterie aux appareils sanitaires.
Les pipes de WC sont en diamètre 100, elles peuvent être males ou femelles.
Pipe droite Pipe sortie verticale Pipe orientable
Pipe coudée longue ou courte Pipe extensible de réparation
30
Siphons spécifiques
Siphons de machines à laver :
Siphon simple Siphon double
Siphons pour groupes de sécurité ou chaudières murales :
Siphon de groupe de sécurité

Siphon de tuyauterie à clipser ou à visser 31
Les bouchons et les douilles
Les bouchons de dégorgement sont placés le plus souvent à l’extrémité des

collecteurs, ils sont toujours males.
Ils permettent de visiter et de déboucher les canalisations

obstruées.
Les douilles permettent le raccordement des siphons d’appareils au réseau

d’évacuation en PVC :
Douille à écrou prisonnier
32
Les aérateurs
Les aérateurs ou clapets anti-vide font office de ventilation primaire ou secondaire.
Ils sont posés en bout de chute, dans le cas d’une ventilation primaire.
Ils sont posés près des appareils sanitaires en cas de besoin de ventilation secondaire.
Clapet anti-vide Coude de sortie de lavabo
33
Les décapants et les colles
Le décapant est utilisé comme dégraissant

en amont de l’opération de collage.
La colle sert à effectuer l’étanchéité par collage entre un tube et un raccord PVC.
Colle standard en tube

Colle standard en bidon
34
Outillages pour le P.V.C.
Accueil
35
Outillages pour le P.V.C. 1/4
Outillages de coupe
Scie à métaux équipée d’une lame 8 dents.

Elle est suffisante pour réaliser les coupes
sur le tube PVC.
Il est préférable de tracer la coupe sur
toute la circonférence du tube si on
veut réaliser une coupe droite.
Poignée de lame de scie.
Elle permet de réaliser des coupes

dans des endroits inaccessibles.
36
Outillages de coupe
Coupe tubes plastique à avance irréversible.
Il permet de réaliser des coupes parfaitement

droites sur des tubes PVC de diamètres 32 et 40.
Il possède un chanfreineur intégré à la

poignée.
Coupe tube à mollettes.
Il permet de réaliser des coupes parfaitement

droites sur des tubes PVC de diamètres 32 à
110 suivant le modèle.
37
Chanfreineurs et ébavureurs
L’ébavureur permet d’enlever les bavures intérieures liées à la coupe.
Le chanfreineur permet d’exécuter un chanfrein extérieur de 15° comme le prévoit

l’avis technique de mise en œuvre du PVC.
Certains outils, polyvalents, permettent de réaliser plusieurs opérations.
Ébavureur crayon Cône à chanfreiner Lime ½ ronde Coupe tube chanfreineur
38
Le pinceau plat permet d’enduire de colle le tube et les raccords.
La toile émeri et le papier de verre n° 80, permettent de dépolir les parties à assembler.
39
Mise en œuvre du P.V.C.
Accueil
40
Les critères de mise en œuvre du PVC
Phénomènes de dilatation.
Les pentes minimales à respecter.
Les conditions de pose dans les locaux spécifiques.
Conditions de mise en œuvre liées à l’avis technique.
Le respect du D.T.U.
Sécurité liée au façonnage du PVC.
41
Phénomènes de dilatation et retrait 1/6
La dilatation et le retrait du PVC sont de 0.07 mm / K.m.
Sous l’effet des variations thermiques du fluide à évacuer, le tube va subir un

allongement et un retrait sur sa longueur.
ALPHACAN ALPHAPRO 22/6 E + M1 PVC 40x3 EU 10 / 03 / 03 15:30
Pour absorber ce phénomène il est nécessaire de poser des manchons de dilatation.
Deux cas de figures vont se présenter :
- tuyauteries d’allure verticale,
- tuyauteries d’allure horizontale.
42
Tuyauteries horizontales
L’interposition d’un manchon de dilatation est

obligatoire à chaque niveau dont les éléments sont :
- bloqués dans le plancher,
- maintenus par un piquage.
Pour les chutes ou descentes ne comportant de piquage un manchon

de dilatation est obligatoire tous les 3 niveaux.
Chaque pièce de dilatation constituera un point fixe.
Le manchon utilisé sera de type vertical.
Le manchon peut être incorporé à la culotte ou à l’embranchement.

43
Tuyauterie d’allure horizontale
L’interposition d’un manchon de dilatation est obligatoire sur

toute longueur droite de plus d’un mètre comprise entre deux
points fixes.
La distance entre deux points fixes ne dépassera jamais 8 mètres.
Les coudes ne doivent pas être bridés par des fixations.
L’ensemble des canalisations doit pouvoir bouger sans

aucune contrainte (attention au choix des colliers).
Lorsque une traversée de mur ne constitue pas un point fixe, la

canalisation doit pouvoir coulisser librement dans un fourreau.
Le manchon utilisé sera horizontal de type (H).
44
Conditions de mise en œuvre des manchons de dilatation
La pénétration des tubes dans les manchons doit correspondre

aux repères gravés sur l’extérieur des pièces .
Lorsque une traversée de mur constitue un point fixe, la

canalisation doit être protégée par un matériau résiliant
collé sur celle-ci.
Dans le collectif, le matériau résiliant aura un classement

au feu M1.
Les supports doivent permettre la libre dilatation de la

canalisation.
45
Emplacement des manchons de dilatation et des points fixes
En fonction du réseau d’évacuation :

Implanter les manchons de
dilatation en respectant la distance
maximum de 8 mètres.
Créer des points fixes dans
les murs si possible.
Mettre en place les points fixes sous les
tés et embranchements.
Si la distance entre 2 points est < à 1 m un
manchon de dilatation n’est pas obligatoire.
Mettre en place les points fixes des parties droites
à proximité des manchons de dilatation.
Poser des fourreaux dans les murs ne faisant pas
office de point fixe.
46
Points fixes
En résumé,
Les points fixes sont constitués par un encastrement, un scellement ou un collier
serré sur le tube.
Les embranchement situés à plus de deux mètres d’un point fixe doivent être réalisés
de façon à constituer eux même un point fixe.
La distance entre 2 points fixes ne sera jamais supérieur à :
3 m pour les vidanges individuelles ou collecteurs d’appareils.
4 m pour les canalisations verticales (ex : gaines techniques).
8 m pour les canalisations ou collecteurs généraux d’allure horizontales.
Le tracé du réseau doit être tel que les éléments soient à une distance suffisante des
sources de chaleur pour qu’ils n’aient pas à souffrir d’une élévation de température
nuisible à leur tenue.
On entend par « sources de chaleur », toute source susceptible de porter en permanence la
température ambiante à plus de 50°C.
47
Supports et colliers 1/2
Les supports ou colliers entre deux points fixes doivent guider le tube sans
s’opposer à son coulissement afin de permettre une libre dilatation.
Ils ne doivent pas abîmer la canalisation.
Les supports ou colliers, à l’exception de points fixes volontaires seront

disposés sur les parties droites, à une distance supérieur ou égale à 20 cm d’un
coude ou d’un té.
Les colliers métalliques simples de type « Atlas »

sont bloquants, ils sont à proscrire.
L’utilisation de colliers métalliques isophoniques de type

« Atlas » est envisageable car ils ne bloquent pas et ne
blessent pas le tube PVC.
48
Supports et colliers 2/2
Les colliers en PVC sont parfaitement adaptés à la réalisation de réseaux

d’évacuation en tube PVC.
Il existe différents types de colliers :
Collier à clipser Collier à vis Lyre
ESPACEMENT DES COLLIERS

Diamètre Horizontal Vertical
32, 40, 50, 63 0,50 ml
75 à 140 0,80 ml 2,70 ml
160 et plus 1,00 ml
49
Façonnage, formage, usinage et soudage du PVC
Le façonnage et le formage des éléments en PVC sont interdits sur les chantiers.
Le formage des emboîtures pour des parties apparentes ou dissimulées et accessibles des
réseaux reste permis en atelier de chantier déclaré comme atelier de préfabrication.
Ces emboîtures réalisées par formage doivent satisfaire aux spécifications suivantes :
- respect de la longueur et de la concentricité de l’emboîture,
- absence de traces de carbonisation.
L’utilisation des manchons est préférable.
Toutes les opérations d’usinage sont interdites, sauf la confection de chanfreins sur
l’extrémité des tubes à l’aide d’une lime, de la meule ou d’un outil spécial.
Les soudures sur tubes PVC sont interdites, toutefois certaines pièces fabriquées en
usine peuvent comporter des soudures.
50
Conditions de mise en œuvre spécifiques
Les réseaux d’évacuations ne doivent être la cause, ni de production, ni de propagation

de bruits dans un bâtiment.
Dans les structures accueillant du public, les canalisations PVC doivent emprunter de
préférence un tracé tel que les risques de détériorations dues aux chocs soient réduits.
Les parties qui seraient néanmoins exposées aux chocs doivent être protégées par des
dispositifs résistants (ex : arceaux métalliques ou dans le cas d’un parc de
stationnement, poser les tubes PVC entre les poutres en bétons)
L’emploi des canalisations PVC pour les eaux usées des laveries et cuisines
industrielles ou collectives est interdit.
Cette interdiction ne vise pas les parties de canalisations situées en aval du bac
dégraisseur ou dispositif analogue.
51
La coupe des tubes PVC
Les coupes sur le tube PVC doivent être parfaitement droites, elles seront effectuées
avec le plus grand soin.
L’utilisation d’un coupe tube à molette, d’un coupe tube à avance irréversible ou d’un
coupe tube chanfreineur permet un travail de qualité.
Afin d’effectuer des coupes droites, la scie à métaux ou la poignée à lames seront
utilisées en association avec une bande à tracer.
L’extrémité du tube coupé devra être ébavurée intérieurement et chanfreinée à 15°

sur l’extérieur avant l’opération de collage.
52
Assemblage par collage (PVC-PVC) 1/3
La réalisation d’un assemblage par collage nécessite la propreté des éléments

à coller et le respect des précautions suivantes :
- il est indispensable de réaliser l’assemblage à l’abri de la pluie,
- respecter les limites de températures indiquées dans l’avis technique

relatif à l’adhésif, en général de - 5°C à + 30°C.
Le temps de séchage à respecter avant la mise en eau est de 24 heures selon les
avis techniques relatifs à l’adhésif.
La jonction par collage de deux pièces bout à bout est interdite.
53
1. Après une coupe éventuelle, ébavurer et chanfreiner l’extrémité de la

partie mâle du tube PVC.
2. Repérer avec un crayon l’orientation du collage et la longueur d’emboîture.
3. Dépolir complètement les parties mâle et femelle destinées à être collées à

l’aide de toile émeri fine (80 grammes), l’usage de la râpe ou de la scie à
métaux est interdite pour cette opération.
4. Essuyer soigneusement ces surfaces avec un chiffon sec et propre.
5. Dégraisser les surfaces à assembler avec un décapant (dégraissant) associé

à l’adhésif.
6. Attendre l’évaporation complète du décapant.
54
7. A l’aide d’un pinceau, appliquer l’adhésif en 30 à 60 secondes dans les

deux sens en terminant par le sens longitudinal, sur l’entrée de
l’emboîture et sur toute la longueur de l’extrémité mâle.
8. Immédiatement après l’application de la colle, emboîter les 2 éléments

jusqu’aux repères de profondeur et d’orientation en poussant
longitudinalement sans mouvement de torsion.
9. Oter l’excédent de colle avec un chiffon.
10. Eviter de manipuler ou de forcer l’assemblage par collage pendant

quelques minutes.
55

Les Canalisations P.V.C.: 1 J-M R. D-BTP

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Les Canalisations P.V.C.: 1 J-M R. D-BTP

Transféré par

Droits d'auteur :

Formats disponibles

LES CANALISATIONS

Réseau unitaire (ancien système) :

- les eaux pluviales n’étant pas polluées, le traitement en station

- les règlements sanitaires départementaux interdisent ce type de réseau.

- actuellement, c’est le seul réseau utilisé en France,

- seules les eaux usées et les eaux vannes sont collectées.

Ils sont en pente descendante vers l’évacuation extérieure.

La pente doit être comprise entre 1 % et 5 %.

Ils se trouvent au point le plus bas de l’installation sanitaire :

- enterrés lorsque le bâtiment est sur terre-plein.

Les chutes d’eau vannes récupèrent les eaux

Les descentes d’eaux ménagères récupèrent

Leur diamètre va être fonction du type et du nombre d’appareils.

Le diamètre est constant sur toute la colonne y compris sa ventilation primaire.

11 appareils et au-delà 90 100

Les chutes doivent être prolongées jusqu’à l’extérieur par un évent

Les ventilations primaires

- une chute avec ventilation

- une chute avec ventilation

Les chutes et les descentes communes

Le matériel utilisé pour les réaliser est

Ces chutes doivent obligatoirement être

Ces chutes se jètent dans le collecteur

Ce sont des tuyauteries d’allure horizontale.

La pente recommandée est de 2 cm / ml vers le point de raccordement aux

Ils sont équipés à leurs extrémités d’un bouchon de dégorgement.

Sur ces collecteurs peuvent se brancher un ou plusieurs appareils.

La réglementation prévoit les différents cas de raccordements.

Collecteur comportant un seul appareil :

APPAREILS  Int. mini.  réel

Collecteur comportant un seul appareil

APPAREILS  Int. Mini.  réel

Collecteur comportant un seul appareil

APPAREILS  Int. Mini.  réel

Collecteur d’appareils groupés

APPAREILS  Int. Mini.  réel

Collecteur d’appareils groupés

Lavabo+ bidet Vidanges séparées

Ils sont fabriqués en chlorure de polyvinyle.

Leur couleur est gris clair ou gris bleuté.

Différents types de tube :

- le PVC cellulaire il est plus épais et est

Ils sont livrés en longueur de 4 ml avec ou sans emboîture.

Ils ont couramment un marquage indélébile comprenant :

- le classement au feu (M1) suivi des lettres PVC,

- le diamètre extérieur et l’épaisseur,

- la date et l’heure de fabrication.

ALPHACAN ALPHAPRO 22/6 E + M1 PVC 40x3 EU 10 / 03 / 03 15:30

Les tubes couramment utilisés en installations individuelles

L’épaisseur pour tous ces diamètres est de 3.2 mm.

Il est utilisé en vidange dans 88 % des installations.

Ils permettent des changements de directions, des raboutages de mêmes diamètres

Ils permettent de réaliser des piquages de mêmes diamètres ou de diamètres

Coudes à 87°30 MF Coudes à 67°30 FF Coudes à 45°

Coudes double à 87°30 Coudes à secteurs 15°

Manchons et manchons de dilatation

Les manchons permettent le raboutage des tubes PVC de

Les manchettes de réparation ont la même fonction mais

Les manchons de dilatation permettent d’absorber l’allongement des tubes dû à

Manchon horizontal Manchon vertical

Les réductions permettent le raboutage des tubes PVC de diamètres différents.

Réduction conique centrée Réduction conique excentrée

Réduction centrée incorporée Tampon de réduction
