Technologie Appareillage Électrique BT: - Principes Et Schémas

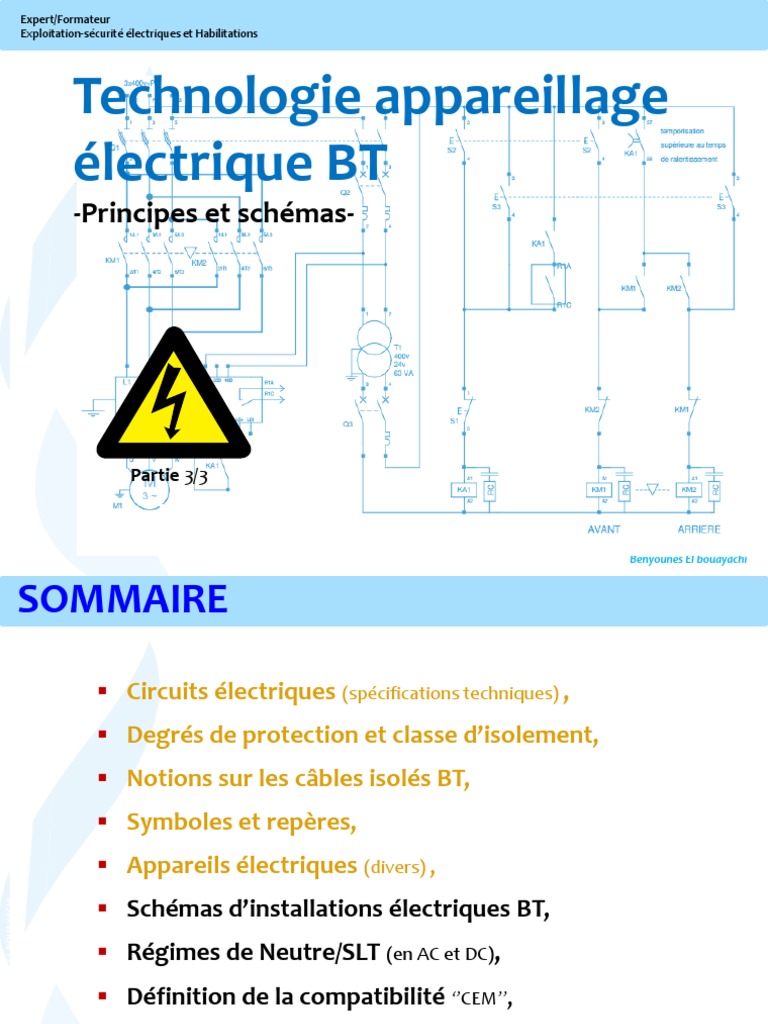

Expert/Formateur
Exploitation-sécurité électriques et Habilitations
Technologie appareillage
électrique BT
-Principes et schémas-
Partie 3/3
Benyounes El bouayachi
SOMMAIRE
 Circuits électriques (spécifications techniques) ,

 Degrés de protection et classe d’isolement,
 Notions sur les câbles isolés BT,
 Symboles et repères,
 Appareils électriques (divers) ,
 Schémas d’installations électriques BT,
Benyounes EL BOUAYACHI
 Régimes de Neutre/SLT (en AC et DC),

 Définition de la compatibilité ‘’CEM’’,
 Exercices de consignations sur schémas.
22
Schémas d’installations électriques BT
Exemple : Local industriel ou artisanal
8
Exemple : Local commercial
9 * : Dispositif de protection (disjoncteur ou coupe-circuit à fusible) à coupure bipolaire pour assurer le sectionnement du neutre.
** : Recommandé pour la protection dans l’emploi des appareils portatifs ou mobiles.
Masses reliées, Neutre non distribué :
Régime IT
10
Régimes de Neutre/SLT (NF C15-100)
Schéma en courant alternatif
Schéma TN (312.2.1)
Les schémas TN ont un point relié directement à la terre, toutes les masses de
l'installation étant reliées à ce point par des conducteurs de protection.
Trois types de schémas TN sont pris en considération, suivant la disposition du conducteur
neutre et du conducteur de protection, à savoir :
 schéma TN-C : dans lequel les fonctions de neutre et de protection sont combinées en un
seul conducteur dans l'ensemble du schéma;
 schéma TN-S : dans lequel un conducteur de protection distinct est utilisé dans
l'ensemble du schéma ;
 schéma TN-C-S : dans lequel les fonctions de neutre et de protection sont combinées en
un seul conducteur dans une partie du schéma.
Le point relié directement à la terre est généralement le neutre.
11
Schéma TN (312.2.1)
Dans ces schémas, la boucle de défaut étant

constituée exclusivement d'éléments galvaniques
(conducteurs actifs et conducteurs de protection),
tout courant de défaut franc phase-masse devient un
courant de court-circuit.
12
Schéma TT (312.2.2)
Le schéma TT a un point de l'alimentation relié directement à la terre, toutes les masses de

l'installation électrique étant reliées à des prises de terre électriquement distinctes de la
prise de terre de l'alimentation.
 Le point de l'alimentation relié directement à la terre est généralement le neutre.
 Même lorsque les prises de terre du neutre et des masses se trouvent confondues, le
schéma demeure un schéma TT si toutes les règles du schéma TN ne sont pas respectées.
Autrement dit, dans de tels cas, on ne tient pas compte des liaisons entre les prises de
terre pour la détermination des conditions de protection.
 De telles conditions se rencontrent par exemple dans des bâtiments abritant le poste de
transformation alimentant l'installation électrique; les prises de terre sont alors

confondues.
 Dans de tels bâtiments, les conditions imposées pour le schéma TN sont susceptibles de
ne pas être respectées pour les circuits terminaux situés dans les parties du bâtiment
éloignées du poste de transformation, notamment si le bâtiment est de grande hauteur
(IGH).
 Elles peuvent également se rencontrer lorsque les prises de terre du neutre et des masses
se trouvent reliées par des canalisations métalliques enterrées situées à proximité
immédiate de chacune des prises de terre.
13
Schéma TT (312.2.2)
La boucle de défaut comprend généralement la terre sur une partie de son parcours, ce qui n'exclut pas la
possibilité de liaisons électriques, volontaires ou de fait, entre la prise de terre des masses de l'installation
et celle de l'alimentation. Sauf dans cette dernière hypothèse, le courant de défaut phase-masse a une
intensité inférieure à celle d'un courant de court-circuit et peut néanmoins être suffisant pour provoquer
l'apparition de tensions dangereuses.
14
Schéma IT (312.2.3)
Dans le schéma IT, toutes les parties actives sont isolées de la terre ou un point est relié à
la terre par l'intermédiaire d'une impédance, les masses de l'installation électrique étant :
 soit mises à la terre séparément ;
 soit mises à la terre collectivement ;
 Soit reliées collectivement à la prise de terre de l'alimentation.
Le schéma peut être isolé de la terre. Le conducteur de neutre peut être distribué ou non.
Dans le schéma IT, il est toujours recommandé de ne pas distribuer le conducteur neutre.
La distribution du conducteur neutre, lorsque celui-ci n'est pas relié à la terre, nécessite de
prendre les dispositions suivantes :
 pour éviter qu'en cas de deux défauts survenant dans une même installation sur deux
circuits de sections différentes, le conducteur neutre de plus faible section ne soit
parcouru par des courants d'intensité supérieure à son courant admissible ;
 pour que les appareils d'utilisation ne puissent être soumis à des tensions supérieures à
leur tension nominale.
Les dispositions cités ci-dessus, nécessitent une étude technique détaillée de l'installation
pour leur mise en œuvre.
15
Schéma IT (312.2.3)
Dans ce schéma, le courant de premier défaut se referme par les capacités de fuite de l'installation et
éventuellement par l'impédance insérée entre un point de l'alimentation, généralement le neutre et la
terre. Le courant résultant d'un seul défaut phase-masse a une intensité suffisamment faible pour ne
provoquer l'apparition d'aucune tension de contact dangereuse.
Il est vivement conseillé de réaliser les installations neuves en schéma IT sans distribution du
conducteur neutre. L'alimentation d'appareils prévus pour fonctionner sous la tension entre phase et
neutre peut alors être assurée à partir de générateurs distincts ou de transformateurs
16
Schéma en courant continu (312.2.4)
Les principes de conception et d'installation d'un circuit à courant continu restent les mêmes que ceux
d'un circuit à courant alternatif. Les principales différences concernent le calcul des courants de court-
circuit et le choix des dispositifs de protection.
a) Calcul des courants de court-circuit
 Pour le calcul du courant de court-circuit d'une batterie d'accumulateurs dont on ne connaît pas la résistance
interne, la formule ci-après peut être utilisée :
C : est la capacité de la batterie en A/h.
 Pour le calcul de courant de court-circuit aux bornes d'une génératrice à courant continu, la formule suivante est
applicable :
Ri : est la résistance interne de la génératrice.

 Pour le calcul du courant de court-circuit en un point quelconque de l'installation, on adoptera la formule suivante :
RL : est la résistance de la ligne.
 En cas de présence de moteur à courant continu, on majorera la valeur de Ik ci-dessus par la valeur 6 In du moteur.
b) Choix des dispositifs de protection
 Pour le choix des dispositifs de protection, il convient de présenter les caractéristiques du circuit (courant de court-
circuit, courant assigné, constante de temps) à un constructeur pour choix du dispositif de protection approprié.
 Les dispositifs différentiels ne sont pas utilisables.
17
Schéma TN en DC (312.2.4.2)
 Schéma TN-C en courant continu

Les fonctions du conducteur actif relié à la
terre (par exemple L-) du schéma a) et du
conducteur de protection sont réunies en
un seul conducteur PEN dans tout le
schéma, ou
le conducteur médian relié à la terre (M) du
schéma b) et le conducteur de protection
sont réunis en un seul conducteur PEN dans
tout le schéma
18
 Schéma TN-S en courant continu

Le conducteur actif relié à la terre (par
exemple L-) du schéma a) ou le conducteur
médian (M) relié à la terre du schéma b) est
séparé du conducteur de protection dans
tout le schéma
Le point relié directement à la terre est
généralement L- ou le conducteur médian M
.
Dans ces schémas, la boucle de défaut

étant constituée d'éléments galvaniques
(conducteurs actifs et conducteurs de
protection), tout courant de défaut
franc phase-masse devient un courant
de court-circuit
19
 Schéma TN-C-S en courant continu

Les fonctions du conducteur actif relié à la terre (par exemple L-) du schéma a) et du conducteur de
protection sont réunies en un seul conducteur PEN dans des parties du schéma, ou le conducteur médian
relié à la terre (M) du schéma b) et le conducteur de protection sont réunis en un seul conducteur PEN
dans des parties du schéma.
20
Schéma TT en DC (312.2.4.3)
 Le point de l'alimentation relié

directement à la terre est généralement
L- ou le conducteur médian.
 En pratique, ce schéma n'est pas utilisé,
les prises de terre n'étant généralement
pas distinctes.
La boucle de défaut comprend

généralement la terre sur une partie de
son parcours, ce qui n'exclut pas la
possibilité de liaisons électriques,

volontaires ou de fait, entre la prise de
terre des masses de l'installation et celle
de l'alimentation. Sauf dans cette
dernière hypothèse, le courant de
défaut phase-masse a une intensité
inférieure à celle d'un courant de court-
circuit et peut néanmoins être suffisant
pour provoquer l'apparition de tensions
dangereuses.
21
Schéma IT en DC (312.2.4.3)
 Schéma dans lequel le courant résultant

d'un seul défaut entre un conducteur actif
et la masse, a une intensité suffisamment
faible pour ne provoquer l'apparition
d'aucune tension de contact dangereuse.
 La limitation de l'intensité du courant
résultant d'un premier défaut est obtenue,
soit par l'absence de liaison à la terre de
l'alimentation, soit par la valeur de la
résistance insérée entre le conducteur L- ou
M et la terre.
Le courant de premier défaut se referme

par les capacités de fuite de l'installation
(à la mise sous tension) et éventuellement
par la résistance insérée entre un point de
l'alimentation généralement L- ou le
conducteur médian et la terre.
22
Compatibilité ‘’CEM’’
Caractéristiques (330.1)
Des dispositions appropriées doivent être prises lorsque les matériels sont susceptibles d'avoir des effets
nuisibles sur les autres matériels électriques, les autres installations, ou d'entraver le fonctionnement de la
source d'alimentation et perturber les réseaux publics de distribution.
 Les perturbations sont en particulier :
1. les perturbations de la tension :
 variations rapides de la tension,
 creux de tension,
 coupures brèves de la tension,
 coupures longues de la tension,
 surtensions temporaires entre phases et terre,
 surtensions transitoires entre phases et terre,
 déséquilibre de la tension,
 tensions harmoniques/courants harmoniques,
 tension de signaux d'information sur les conducteurs de puissance,
2. les composantes continues ;

3. les oscillations à haute fréquence ;
4. les courants de fuite.
 Les réseaux de puissance et de communication doivent être réalisés selon les prescriptions et recommandations de l'article 444, de la
partie 5-54 et du guide UTE C 15-900.
 Les caractéristiques de la tension fournie aux utilisateurs par les réseaux publics de distribution sont définies dans la NF EN 50160.
 Les autres installations auxquelles se réfère la Norme, sont les installations diverses distribuées dans les bâtiments, telles que,
installations de téléphonie, de distribution de la télévision, réseaux informatiques, télétransmissions, et d'une façon générale les
installations de transmission de l'information, par exemple le contrôle-commande des bâtiments.
 Le présent article 33 traite notamment de la CEM qui est définie comme l'aptitude d'un appareil, équipement ou système à fonctionner
de manière satisfaisante dans son environnement électromagnétique sans produire lui-même des perturbations électromagnétiques
intolérables pour tout ce qui se trouve dans cet environnement.
23
Exercice de consignation : Démarrage direct MAS un seul sens
24
Exercice de consignation : Démarrage direct MAS deux sens
25
Exercice de consignation : Démarrage direct MAS en étoile -triangle
26
Exercice de consignation : Démarrage direct Rotorique MAS (1 sens 2 temps)
27
Exercice de consignation : Démarrage direct Statorique MAS (1 sens 2 temps)
28
Exercice de consignation : Démarrage direct avec démarreur ralentisseur ALT (2 sens)
29
Exercice de consignation : Coffret commande CONVOYEUR
30
Exercice de consignation : Circuit alimentation HOPITAUX et CHU
31
Exercice de consignation : Circuit alimentation AERODROMMES
32

Technologie Appareillage Électrique BT: - Principes Et Schémas

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Technologie Appareillage Électrique BT: - Principes Et Schémas

Transféré par

Droits d'auteur :

Formats disponibles

Expert/Formateur

Exploitation-sécurité électriques et Habilitations

 Circuits électriques (spécifications techniques) ,

 Régimes de Neutre/SLT (en AC et DC),

Dans ces schémas, la boucle de défaut étant

Le schéma TT a un point de l'alimentation relié directement à la terre, toutes les masses de

transformation alimentant l'installation électrique; les prises de terre sont alors

Ri : est la résistance interne de la génératrice.

RL : est la résistance de la ligne.

 Schéma TN-C en courant continu

 Schéma TN-S en courant continu

Dans ces schémas, la boucle de défaut

 Schéma TN-C-S en courant continu

 Le point de l'alimentation relié

La boucle de défaut comprend

possibilité de liaisons électriques,

 Schéma dans lequel le courant résultant

Le courant de premier défaut se referme

2. les composantes continues ;

Vous aimerez peut-être aussi
