Thème 2 : Approche fonctionnelle et structurelle de

l’information

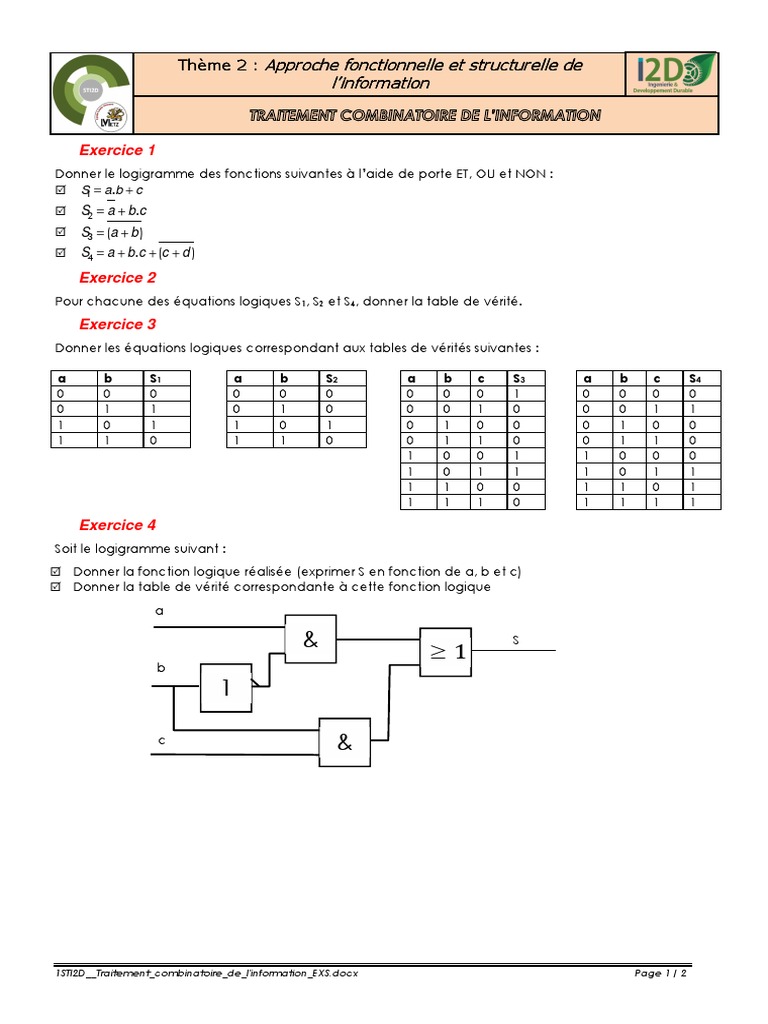

Exercice 1
Donner le logigramme des fonctions suivantes à l’aide de porte ET, OU et NON :
S1 = a.b + c
S2 = a + b.c
S3 = (a + b)
S4 = a + b.c +(c + d )
Exercice 2
Pour chacune des équations logiques S1, S2 et S4, donner la table de vérité.
Exercice 3
Donner les équations logiques correspondant aux tables de vérités suivantes :

a b S1 a b S2 a b c S3 a b c S4
0 0 0 0 0 0 0 0 0 1 0 0 0 0
0 1 1 0 1 0 0 0 1 0 0 0 1 1
1 0 1 1 0 1 0 1 0 0 0 1 0 0
1 1 0 1 1 0 0 1 1 0 0 1 1 0
1 0 0 1 1 0 0 0
1 0 1 1 1 0 1 1
1 1 0 0 1 1 0 1
1 1 1 0 1 1 1 1
Exercice 4
Soit le logigramme suivant :
Donner la fonction logique réalisée (exprimer S en fonction de a, b et c)
Donner la table de vérité correspondante à cette fonction logique

& S
1
b
1

c
&

1STI2D__Traitement_combinatoire_de_l'information_EXS.docx Page 1 / 2
 Exercice 5
Préciser l’équation logique correspondant au schéma proposé ci-dessous :
Équation de H1

S1 S2 S3 S4 H1

Équation de H2

S1 S2

S5 S6 H2

S3 S4

Exercice 6
En utilisant les différentes propriétés de l’algèbre de Boole, simplifier au maximum chacune des équations
suivantes :
1. S1 = (a + b).(a + b)
2. S2 = a.b.c + a.b.c
3. S3 = (a + b).b
4. S4 = (a + b).(a + b)
Exercice 7
Soit la fonction logique S= (x + y).(x + y).(x + y). En utilisant les règles de calculs vues en cours, monter que
cette fonction est la fonction NOR.
Exercice 8
Lève-vitre électrique
Le système permet de positionner la vitre latérale d'une automobile en fonction des ordres d'un
utilisateur. Deux boutons poussoirs ("monter" et "descendre") permettent de commander la montée ou la
descente de la vitre. Un moteur à courant continu à deux sens de marche actionne la vitre.
Processus
Si le bouton "monter" est actionné la vitre monte.
Si le bouton "descendre" est actionné la vitre descend.
Si les boutons "monter" et "descendre" ne sont pas actionnés la vitre ne bouge pas.
Si les boutons "monter" et "descendre" sont actionnés simultanément la vitre ne bouge pas.
Si la vitre est en position haute la montée est interdite.
Si la vitre est en position basse la descente est interdite.
Identification des variables d’entrée et sortie
Variables d’entrée Description Variables de sortie Description
Bouton « monter »
mo M Monter la vitre
actionné
Bouton « descendre »
de D Descendre la vitre
actionné
ph Vitre en position haute
pb Vitre en position basse
Écrire la table de vérité donnant les variables de sortie M et D en fonction des variables d'entrée
Mo, De, Ph, Pb.
Écrivez et simplifiez les équations logiques correspondantes.
Représentez les équations logiques simplifiées sous forme d'un logigramme.
