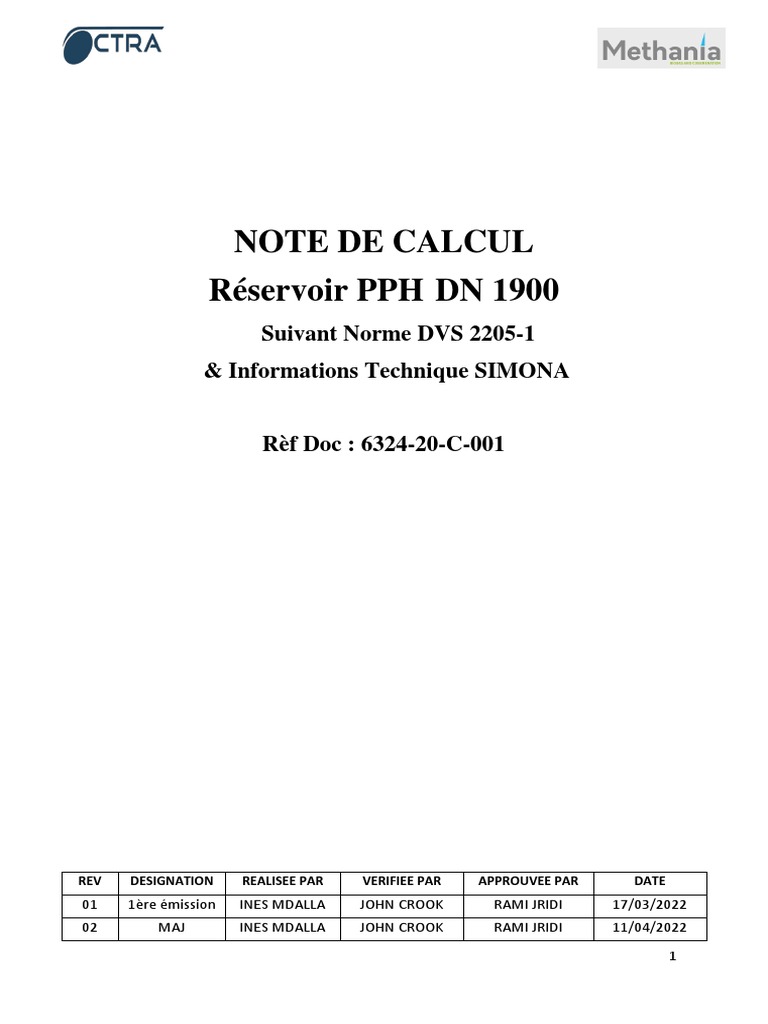

NOTE DE CALCUL

Réservoir PPH DN 1900

Suivant Norme DVS 2205-1
& Informations Technique SIMONA

Rèf Doc : 6324-20-C-001

REV DESIGNATION REALISEE PAR VERIFIEE PAR APPROUVEE PAR DATE

01 1ère émission INES MDALLA JOHN CROOK RAMI JRIDI 17/03/2022
02 MAJ INES MDALLA JOHN CROOK RAMI JRIDI 11/04/2022
1
 SOMMAIRE

I. Introduction : ................................................................................................................................... 3
II. Méthode de calcul ........................................................................................................................... 3
III. Référence : .................................................................................................................................. 3
IV. Etendue de calcul : ...................................................................................................................... 3
V. Conditions de calcul :....................................................................................................................... 3
VI. Calcul ........................................................................................................................................... 4
a) Contrainte admissible : ............................................................................................................ 4
b) Epaisseurs : .............................................................................................................................. 5
VII. Récapitulatif ................................................................................................................................ 6

2
 I. Introduction :

La présente note de calcul a pour but de vérifier la tenue mécanique de réservoir en PPH massif
de diamètre 1.9m et de hauteur de virole 3.6 m soumis au différents types de charges (pression
hydrostatique et pression interne).

II. Méthode de calcul

Le calcul réalisé dans cette note est fait d'une manière analytique suivant les documents
suivants:
- Norme DVS 2205-PARTIE 1
- CATALOGUE TECHNIQUE SIMONA

III. Référence :

Les documents de référence sont les suivants :

- Plan client: AR-RD-22.02-MEC-DRW-008

IV. Etendue de calcul :

Les éléments à vérifier dans cette note sont les suivants :

- Virole : de hauteur 3.645m

- Fond : de type plat

V. Conditions de calcul :
• Fluide : percolat (phase liquide : eau chargée avec 5 % de la matière organique- phase
gazeuse : 60 % CH4 ; 40 % CO2 ; 200-500 ppm NH3 et H2S)
• Densité : 991,3 Kg/m³

L’équipement est soumis aux différents types de charges qui sont :

• Pression hydrostatique : niveau trop plein 3.385m

• Pression de calcul : 12 mbar
• Température de calcul : 65°C

3
 VI. Calcul
Le calcul commence par la détermination de la contrainte admissible du PPH aux conditions de

a) Contrainte admissible :
Nous allons calculer la contrainte admissible au fluage 𝜎𝑧𝑢𝑙 à partir de l’équation 1 DVS 2205 Partie 1:
𝐾(𝐴1 ,𝐴3 ) 𝑥 𝑓𝑠
𝜎𝑍𝑢𝑙 =
𝐴2 𝑥𝐴4 𝑥 𝑆

PARAMETRES DE CALCUL

DESIGNATION DEFINITION VALEUR UNITE CODE

A
𝜎𝑧𝑢𝑙 Contrainte admissible N/mm² DVS2205 Part 1 Eq 1
calculer

DVS2205 Part 1
𝐾(𝐴1,𝐴3) Résistance au fluage à la température de calcul 4.7 N/mm² Diagramme 10.1 : 100000
hr à 65°C

Tc Température de calcul 65 °C DATA SHEET

fs Coefficient de soudure 0,6 - DVS2205 Part 1 Tableau 3

DVS2205 Part 1 Tableau 4

S 1.6 - interpolation entre 1.3 et
Coefficient de sécurité 2

DVS2205 Part 1
A1 Dépendance de la résistance vis-à-vis de la durée de 1 - Diagramme 10.1 : 100000
sollicitation hr à 65°C

DVS2205 Part 1
A2 1 -
Influence du milieu ambiant Paragraphe 4.2

DVS2205 Part 1
A3 Dépendance de la résistance vis-à-vis de la 1 - Diagramme 10.1 : 100000
température pendant la durée de sollicitation hr à 65°C

A4 Influence de la ténacité spécifique 1 - DVS2205 Part 1 Tableau 2

Résultat :
𝛔𝐙𝐮𝐥 = 𝟏. 𝟕𝟔𝟐𝟓 𝐍/𝐦𝐦²

4
 b) Epaisseurs :
 Epaisseur de la virole :

Les épaisseurs de la virole sont calculées à partir des équations suivantes:

d∗P
𝑒=
2 ∗ 𝜎𝑧𝑢𝑙

et :

P =ρ∗𝑔∗ℎ

où

PARAMETRES DE CALCUL
DESIGNATION DEFINITION VALEUR UNITE CODE

𝜎𝑧𝑢𝑙 Contrainte admissible A calculer N/mm² DVS2205 Part 1 Eq 1

d Diamètre intérieur 1900 mm Plan client

ρ Densité du liquide contenu 991.3 Kg/m³ Plan client

g Accélération de pesanteur 9.81 N/Kg Constante

H Hauteur liquide trop plein 3.385 m Plan Client

P Pression A calculer N Equation 2

e Epaisseur de virole A calculer mm Equation 1

 Epaisseur parois en bas du cuve

Résultat :
𝑒 = 17.7 𝑚𝑚

e < Epr adoptée = 18 mm. [OK]

 Epaisseur parois à hauteur 1.5m du cuve

Résultat :
𝑒 = 9.8 𝑚𝑚

e < Epr adoptée = 12 mm. [OK]

 Epaisseur parois à hauteur 3m du cuve

Résultat :
𝑒 = 2 𝑚𝑚

e < Epr adoptée = 12 mm. [OK]

5
  Epaisseur du fond :

Conformément au paragraphe 3.2.3 de la DVS2205 Partie 2 :

L’épaisseur de la partie basse de la virole (S= min18 mm) est > à 6 mm

donc 6 < Sb < S(min. 18)

Avec Sb : épaisseur du fond

Epaisseur adoptée Sb= 15 mm.

VII. Récapitulatif

Eléments de la cuve Epaisseur

Partie Bas de virole 18

Partie Milieu virole 12

Partie Haut virole 12

Fond 15
