Travaux Pratiques MSP TP N°3

: Cartes de contrôle par variables

École Supérieure de Technologie de Casablanca

Département Génie Mécanique

TP N°3
Cartes de contrôle aux mesures

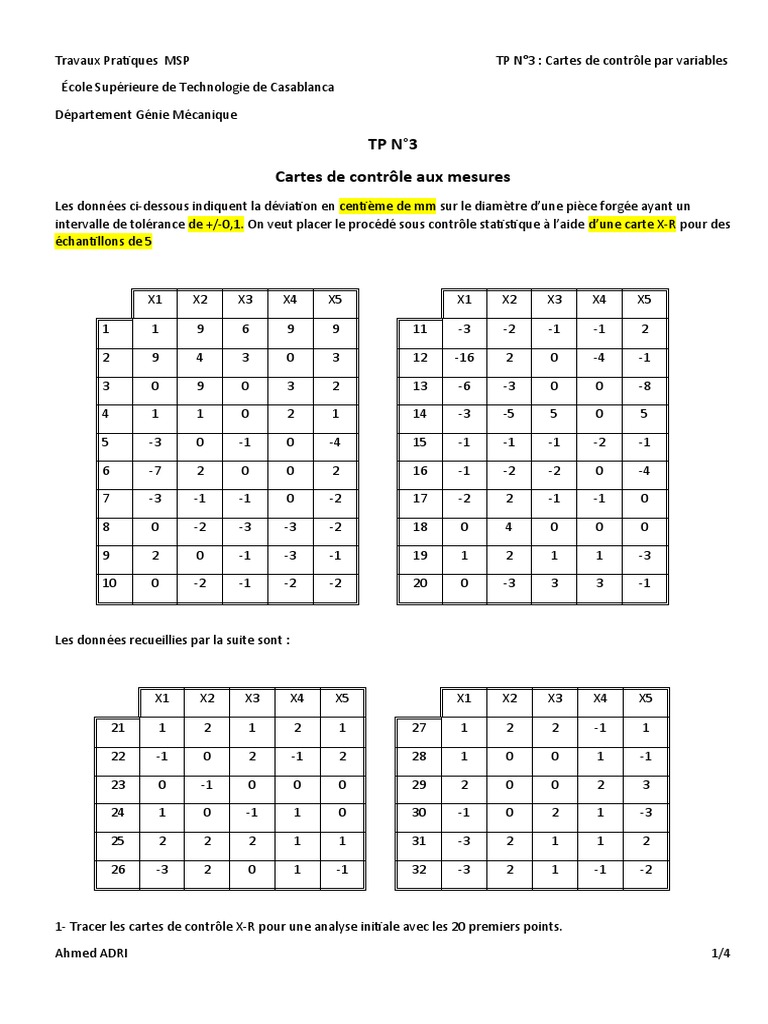

Les données ci-dessous indiquent la déviation en centième de mm sur le diamètre d’une pièce forgée ayant un
intervalle de tolérance de +/-0,1. On veut placer le procédé sous contrôle statistique à l’aide d’une carte X-R pour des
échantillons de 5

X1 X2 X3 X4 X5 X1 X2 X3 X4 X5

1 1 9 6 9 9 11 -3 -2 -1 -1 2

2 9 4 3 0 3 12 -16 2 0 -4 -1

3 0 9 0 3 2 13 -6 -3 0 0 -8

4 1 1 0 2 1 14 -3 -5 5 0 5

5 -3 0 -1 0 -4 15 -1 -1 -1 -2 -1

6 -7 2 0 0 2 16 -1 -2 -2 0 -4

7 -3 -1 -1 0 -2 17 -2 2 -1 -1 0

8 0 -2 -3 -3 -2 18 0 4 0 0 0

9 2 0 -1 -3 -1 19 1 2 1 1 -3

10 0 -2 -1 -2 -2 20 0 -3 3 3 -1

Les données recueillies par la suite sont :

X1 X2 X3 X4 X5 X1 X2 X3 X4 X5

21 1 2 1 2 1 27 1 2 2 -1 1

22 -1 0 2 -1 2 28 1 0 0 1 -1

23 0 -1 0 0 0 29 2 0 0 2 3

24 1 0 -1 1 0 30 -1 0 2 1 -3

25 2 2 2 1 1 31 -3 2 1 1 2

26 -3 2 0 1 -1 32 -3 2 1 -1 -2

1- Tracer les cartes de contrôle X-R pour une analyse initiale avec les 20 premiers points.
Ahmed ADRI 1/4
Travaux Pratiques MSP TP N°3 : Cartes de contrôle par variables

Carte de la moyenne

Carte de l’Étendu

Ahmed ADRI 2/4

Travaux Pratiques MSP TP N°3 : Cartes de contrôle par variables

1- Exclure, automatiquement, tous les points ne vérifiant pas les tests et trouver les limites de contrôle
permanentes. Estimer la moyenne et l’écart –type de la population

Carte de la moyenne : Lcs = ……………………………………………………………………..

Lci = ……………………………………………………………………..

Carte de l’Étendu

Lcs = ……………………………………………………………………..

Lci = ……………………………………………………………………..

Moyenne de la population estimée :  = …………………………………………………………………………

Estimation de l’écart- type de la population * = ……………………………………………………………………….

Calculer la capabilité du procédé Cp et Cpk.

Cp= ……………………………………………………………………………………………………………………………………………………………………..…

Cpk=………………………………………………………………………………………………………………………………………………………………………….

Que peut-on conclure ?

……………………………………………………………………………………………………………………………………………………………………….

……………………………………………………………………………………………………………………………………………………………………….

……………………………………………………………………………………………………………………………………………………………………….

3- Tracer les cartes de contrôle de la moyenne et de l’étendue pour la suite de la production

Carte de la moyenne

Carte de l’Etendue
Ahmed ADRI 3/4
Travaux Pratiques MSP TP N°3 : Cartes de contrôle par variables

Commenter les résultats obtenus

………………………………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………….

………………………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………

………………………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………
