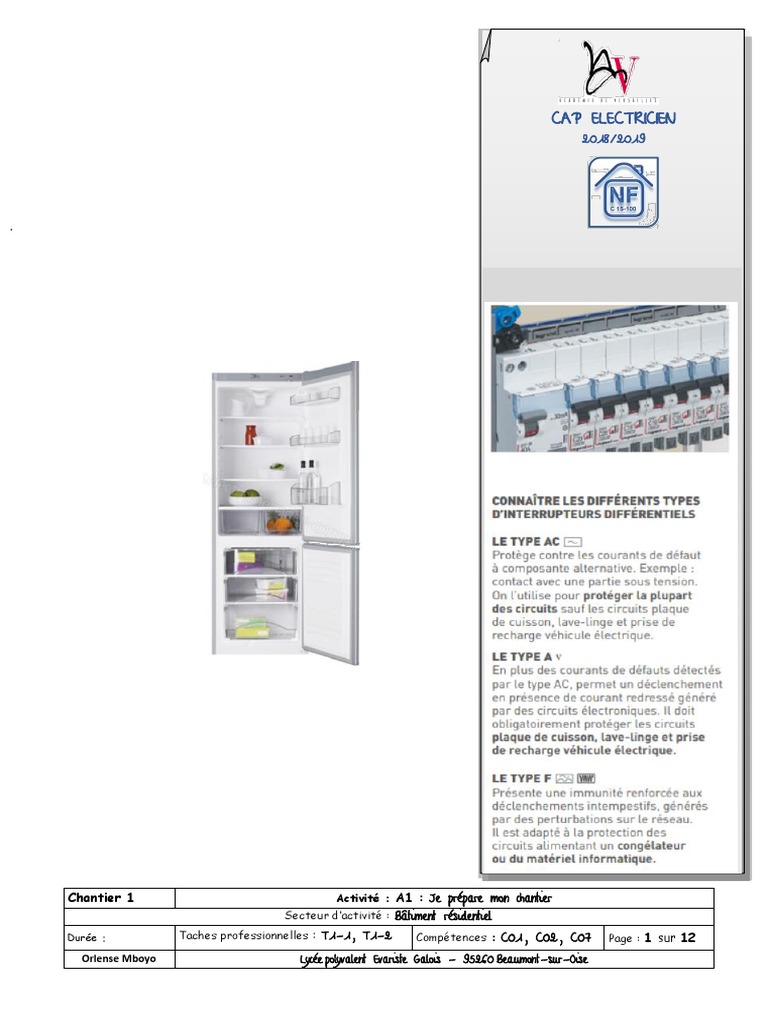

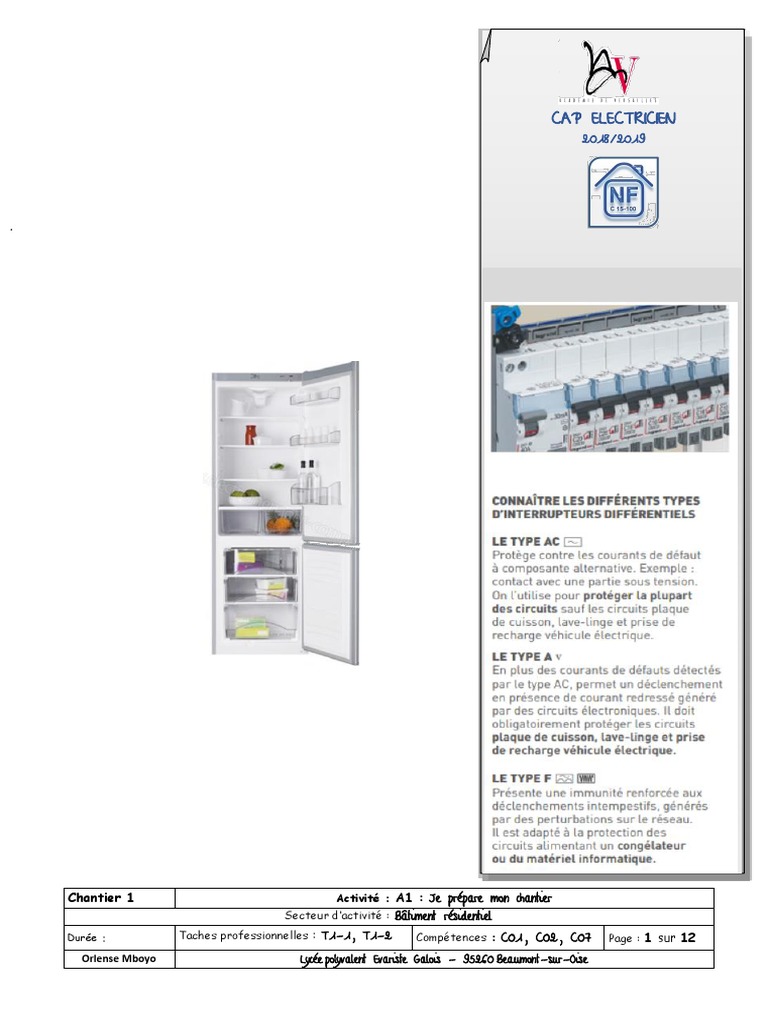

CAP ELECTRICIEN

2018/2019

Chantier 1 Activité : A1 : Je prépare mon chantier

Secteur d’activité :Bâtiment résidentiel
Durée : Taches professionnelles : T1-1, T1-2 Compétences : C01, C02, C07 Page : 1 sur 12
Orlense Mboyo Lycée polyvalent Evariste Galois - 95260 Beaumont-sur-Oise
I – je prépare mon installation

1.1-Mise en situation

Dans le cadre de la rénovation d’une partie du Gite MBOYO- 60570 Andeville, l’entreprise « Orlense ELEC »
modifie partiellement l’installation électrique de la salle de repos. Vous devez entre autres rajouter une prise
dans cette pièce afin d’installer l’appareil de froid combiné FAGOR FFJ6745X. Avant d’intervenir vous vous
assurez que la partie existante répond aux normes PROMOTELEC, NF C15-100 et UTE C 15-900 en vigueur pour
les locaux tertiaires.
On donne :

• Un catalogue de la société LEGRAND

• Extrait de la norme NF C 15-100
• Un extrait du schéma de raccordement électrique : circuit existante câblage

Chantier 1 Activité : A1 :
Je prépare mon chantier
Secteur d’activité :
Bâtiment résidentiel
Durée : Taches professionnelles : T1-1, T1-2 Compétences : C01, C02, C07 Page : 2 sur 12
Orlense Mboyo Lycée polyvalent Evariste Galois - 95260 Beaumont-sur-Oise
Préparation

1-Lors de l’installation de l’appareil, vous aviez vérifié l’installation électrique

2-Entourer la valeur du courant de test de l’interrupteur différentiel Q0 :

10 mA 30 mA 16 A 20A

3-Combien un dispositif différentiel peut-il protéger de circuit ? Entourer la bonne réponse.

2 circuits 6 circuits 8 circuits 10 circuits

4-Quelle doit être le type de l’interrupteur différentiel Q0 ? Entourer la bonne réponse.

Type A Type AC Type F

5-Le réfrigérateur combiné FAGOR sera raccordé sur ce circuit comportant déjà trois prises électriques.

6-Justifier la section des conducteurs électriques de ce circuit

……………………………………………………………………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………………………………………………………………

7-Quelle doit être le calibre du disjoncteur magnétique Q1 qui protégera le circuit composé des 3 prise de courant. Entourer
la bonne réponse :
10 A 16A 20 A 32 A

8-Comment devez vous relier cette prise de courant supplémentaire ? Entourer la bonne réponse.

En série En parallèle ( dérivation )

9-Quelle est la hauteur minimale pour installer cette prise de courant ?

2 cm 5 cm 1,5 m 10 cm

10-Par convention, quelle est la position de câblage du conducteur neutre sur la prise de courant ? Entourer la bonne réponse .

A droite A gauche Au centre

11- La carcasse de cet appareil doit-elle être reliée à la terre ?

Oui Non

Chantier 1 Activité : A1 :
Je prépare mon chantier
Secteur d’activité :
Bâtiment résidentiel
Durée : Taches professionnelles : T1-1, T1-2 Compétences : C01, C02, C07 Page : 3 sur 12
Orlense Mboyo Lycée polyvalent Evariste Galois - 95260 Beaumont-sur-Oise
12-Compléter le schéma suivant, représentant un circuit d’éclairage type va-et-vient. Employer les couleurs des conducteurs
utilisés (penser aux repérages des fils navettes et attention au soin !!!) :

Ph N

Tableau répartition

Boite de dérivation

Point d’éclairage

Va-et-vient 1 Va-et-vient 2
