Application Station de pompage. Chap.

13

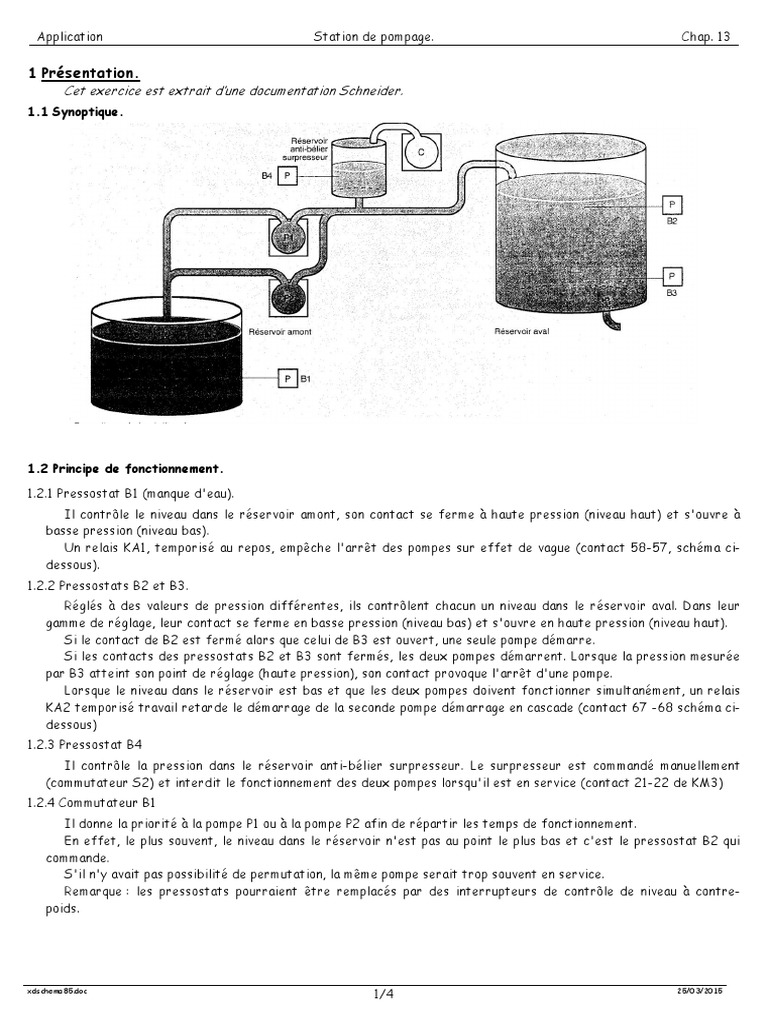

1 Présentation.
Cet exercice est extrait d’une documentation Schneider.
1.1 Synoptique.

1.2 Principe de fonctionnement.

1.2.1 Pressostat B1 (manque d'eau).

Il contrôle le niveau dans le réservoir amont, son contact se ferme à haute pression (niveau haut) et s'ouvre à
basse pression (niveau bas).
Un relais KA1, temporisé au repos, empêche l'arrêt des pompes sur effet de vague (contact 58-57, schéma ci-
dessous).
1.2.2 Pressostats B2 et B3.
Réglés à des valeurs de pression différentes, ils contrôlent chacun un niveau dans le réservoir aval. Dans leur
gamme de réglage, leur contact se ferme en basse pression (niveau bas) et s'ouvre en haute pression (niveau haut).
Si le contact de B2 est fermé alors que celui de B3 est ouvert, une seule pompe démarre.
Si les contacts des pressostats B2 et B3 sont fermés, les deux pompes démarrent. Lorsque la pression mesurée
par B3 atteint son point de réglage (haute pression), son contact provoque l'arrêt d'une pompe.
Lorsque le niveau dans le réservoir est bas et que les deux pompes doivent fonctionner simultanément, un relais
KA2 temporisé travail retarde le démarrage de la seconde pompe démarrage en cascade (contact 67 -68 schéma ci-
dessous)
1.2.3 Pressostat B4
Il contrôle la pression dans le réservoir anti-bélier surpresseur. Le surpresseur est commandé manuellement
(commutateur S2) et interdit le fonctionnement des deux pompes lorsqu'il est en service (contact 21-22 de KM3)
1.2.4 Commutateur B1
Il donne la priorité à la pompe P1 ou à la pompe P2 afin de répartir les temps de fonctionnement.
En effet, le plus souvent, le niveau dans le réservoir n'est pas au point le plus bas et c'est le pressostat B2 qui
commande.
S'il n'y avait pas possibilité de permutation, la même pompe serait trop souvent en service.
Remarque : les pressostats pourraient être remplacés par des interrupteurs de contrôle de niveau à contre-
poids.

xdschema85.doc
1/4 25/03/2015
 Application Station de pompage. Chap. 13

1.3 Schéma de commande.

2 Questions.
2.1 Schéma.

2.1.1 Quel est le rôle du contact Q1(13/14) ?

2.1.2 Décrivez précisément le fonctionnement des circuits situés sur les colonnes 14, 15, 16 et 17.

2.1.3 Qu’indique le voyant H2 ? (Votre réponse doit être claire et justifiée …)

2.1.4 Essayez de décrire « oralement » le fonctionnement de S1 …
2.2 Choix.
Les moteurs ont les caractéristiques suivantes :
Pompes : Pn = 4 kW, Un = 410 V, 8.106 cycles de manœuvres prévus,
Surpresseur : idem sauf 2.106 cycles de manœuvres prévus.
2.2.1 Choisissez les contacteurs KM1, KM2 et KM3. Quelle est l’influence du nombre de manœuvres sur la durée de vie
d’un contacteur.

2.2.2 En supposant que le circuit de commande soit alimenté en TBT 24 V/50 Hz, que les puissances mises en jeu sont
les suivantes :
H1 KA1 KA2 KM1 KM2 KM3 H2 H4 KA3 H3
Pappel 40 40 70 70 250 20 40
Pmaintien 4 4 4 8 8 20 4 15 4 4

Déterminez alors la puissance apparente du transformateur nécessaire en utilisant la méthode préconisée par le
constructeur Schneider.
2.2.3 La méthode du constructeur Legrand donne-t-elle la même puissance apparente ?

xdschema85.doc
2/4 25/03/2015
 Application Station de pompage. Chap. 13

3 Annexes.
3.1 Contacteurs.

3.2 Transformateur.
3.2.1 Méthode de choix « Schneider » :

Les deux valeurs de puissance qui doivent

être prises en compte pour déterminer le
calibre de transformateur à utiliser sont
donc :
la puissance permanente que le
transformateur devra délivrer,
la puissance d'appel maximale qu'il sera
amené à fournir.
Dans la pratique, il suffit de considérer la
somme des puissances de maintien et l'appel
du contacteur le plus gros.
Pour les transformateurs Telemecanique,
le graphe ci-contre permet de choisir le
calibre à utiliser en fonction de ces deux
puissances. Ceci garantit une chute de
tension maximale de 5% au moment de
l'appel, compatible avec un bon
fonctionnement de l'ensemble de
l'installation.

xdschema85.doc
3/4 25/03/2015
 Application Station de pompage. Chap. 13

3.2.2 Méthode Legrand.
