TP MAINTENANCE D’UNE TURBINE

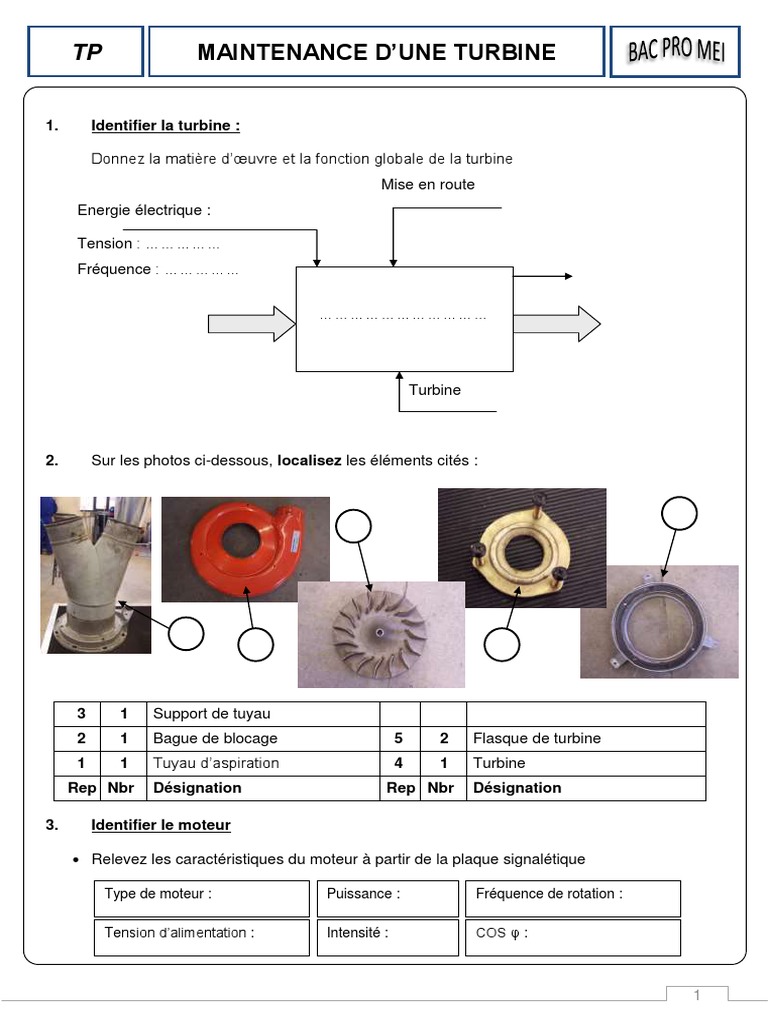

1. Identifier la turbine :

Donnez la matière d’œuvre et la fonction globale de la turbine

Mise en route
Energie électrique :

Tension : ……………
Fréquence : ……………

……………………………

Turbine

2. Sur les photos ci-dessous, localisez les éléments cités :

3 1 Support de tuyau
2 1 Bague de blocage 5 2 Flasque de turbine
1 1 Tuyau d’aspiration 4 1 Turbine
Rep Nbr Désignation Rep Nbr Désignation

3. Identifier le moteur

 Relevez les caractéristiques du moteur à partir de la plaque signalétique

Type de moteur : Puissance : Fréquence de rotation :

Tension d’alimentation : Intensité : COS φ :

1
 TP MAINTENANCE D’UNE TURBINE

 D’après les relevés que vous venez de faire et de la formule ci-dessous, calculez la puis-
sance absorbée du moteur :

P = U * I * √3 * cosψ
………………………………………………………………………………………………………………………………………………………………………

………………………………………………………………………………………………………………………………………………………………………

 Calculer le rendement du moteur :

 = Pu / Pa Pu et Pa en Watt

………………………………………………………………………………………………………………………………………………………………………

………………………………………………………………………………………………………………………………………………………………………

 D’après l’ordre de travail avez-vous une idée du composant qui pourrait entrainer cette
défaillance.
………………………………………………………………………………………………………………………………………………………………………

5. En vous aidant du document NRA016 (Contrôle d’un moteur avant démontage), effectuer
le contrôle électrique de ce moteur et reporter les résultats dans le tableau.

U1 – U2 V1 – V2 W1 – W2 Conclusion
Continuité des enroule-
ments
U1 – V1 U1 – W1 V1 – W1 Conclusion
Isolement des enroule-
ments
U1 - châssis V1 - châssis W1 - châssis Conclusion
Isolement enroule-
ments/châssis

 Conclusion sur ce contrôle :

………………………………………………………………………………………………………………………………………………………………………

6. Préparer le démontage

 À partir de la vue éclatée et de la nomenclature (DT1) ci-après, donnez le repère, le nombre

et la désignation des roulements à changer.

Rep. Nb Désignation

 Que signifie pour les deux roulements l’ajustement H7 m6 situé sur la bague intérieure du
roulement.

□ La bague intérieure est montée avec jeu sur l’arbre.

□ La bague intérieure est montée serrée sur l’arbre.

2
 TP MAINTENANCE D’UNE TURBINE

7. Démonter le moteur :

 Démontez le moteur en ordonnant le démontage tel que le présente la photo ci-dessous.

 Complétez la gamme de démontage sur le document correspondant.

8. Identifier les composants :

Sur la vue éclatée ci-dessous, replacez correctement les repères des pièces, en vous aidant de la
nomenclature ci-dessous.

4 1 Flasque côté accouplement 8 1 Clavette

3 1 Flasque côté ventilateur 7 2 Roulements
2 1 Rotor 6 1 Grille de protection
1 1 Ventilateur 5 1 Carter et stator bobiné
Rep Nbr Désignation Rep Nbr Désignation

3
 TP MAINTENANCE D’UNE TURBINE

9. Relever des références

 Vous avez relevé les références des roulements, complétez alors ce tableau :
Largeur / Epais-
Roulements Ø int. Ø ext. Référence
seur
Côté ventilateur

Côté accouplement

 Au cours du démontage notez vos constations :

Les roulements sont montés « serrés » sur Les roulements sont montés « avec jeu »
la partie : sur la partie :

 Qui tourne  Axe du rotor  Qui tourne  Axe du rotor

 Qui est fixe  Flasque  Qui est fixe  Flasque

 Etablissez un bon de commande après avoir consulté le catalogue SKF afin de relever les
références équivalentes des roulements.

10. Remonter le moteur et la turbine

4
TP MAINTENANCE D’UNE TURBINE

Vue en coupe d’un moteur électrique Asynchrone Triphasé

DT1
y
71

z x
06

30 05 01 03 50 07 13

Vue éclatée

5
TP MAINTENANCE D’UNE TURBINE

Nomenclature

Repère Désignation DT1

01 Carter et stator bobiné
03 Rotor
05 Flasque côté accouplement
06 Flasque côté ventilateur
07 Ventilateur
13 Capot de ventilateur
14 Tige d’assemblage
15 Ecrou de tige d’assemblage
21 Clavette de bout d’arbre
22 Rondelle de bout d’arbre
23 Vis de serrage rondelle
26 Plaque signalétique
27 Vis de fixation capot
30 Roulement à billes côté accouplement (ajustement H7 m6)
44 Rondelle élastique
50 Roulement à billes côté ventilateur (ajustement H7 m6)
71 Boîte (plaque) à bornes
72 Vis de fixation boîte à bornes
78 Presse étoupe
81 Plaque support presse étoupe
84 Planchette à bornes
85 Vis de fixation planchette à bornes
97 Vis borne de masse
98 Barrettes de connexion

LEROY SOMER

6
 BON DE COMMANDE

Bon N° :
Demandeur Date Système Marque Type Zone d’atelier

Repère Désignation Référence Constructeur Prix unit. Nb Prix total

L’agent de maintenance …………………………………….. Total HT

TVA
Signature :
Prix TTC
8
