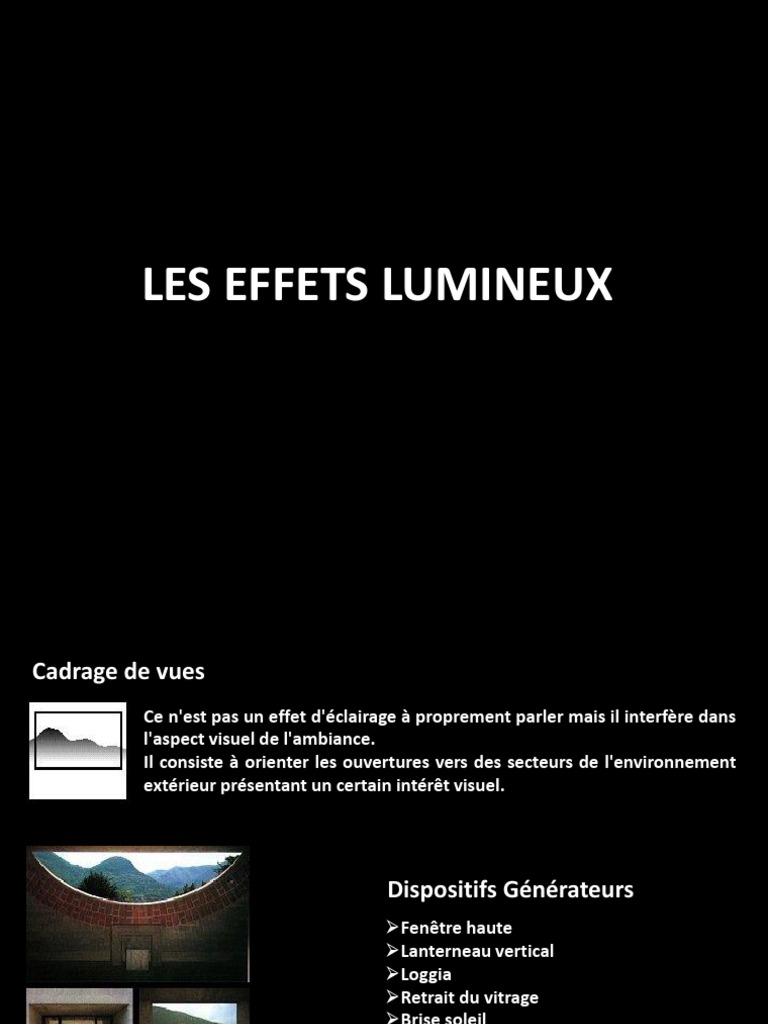

LES EFFETS LUMINEUX

Cadrage de vues
Ce n'est pas un effet d'éclairage à proprement parler mais il interfère dans
l'aspect visuel de l'ambiance.
Il consiste à orienter les ouvertures vers des secteurs de l'environnement
extérieur présentant un certain intérêt visuel.

Dispositifs Générateurs
Fenêtre haute
Lanterneau vertical
Loggia
Retrait du vitrage
Brise soleil
Débord de Toit
Clairière

Il consiste en la production, pour un espace donné, un niveau

d'éclairement naturel supérieur à celui des espaces qui l'entourent.

Dispositifs Générateurs
Fenêtre haute
Lanterneau vertical
Lanterneau horizontal
Atrium
Verrière Zénithale
Contre -jour
Le flux lumineux a une direction opposée à celle du regard. Le contre-jour
est à l'origine d'une difficulté de perception visuelle. Il peut cependant
être recherché pour sa capacité à mettre en scène des séquences spatiales
dramatiques.

Dispositifs Générateurs
Retrait du vitrage
Débord de Toit
Mur Translucide
Mur Transparent
Coupure avec l’extérieur
Il s'agit ici d'une coupure lumineuse (différence importante des niveaux
d'éclairement) que d'une coupure visuelle (absence ou presque de vue vers
l'extérieur). Il peut être à l'origine d'un sentiment d'enfermement mais il
pourra être recherché pour la protection d'objets de valeur ou périssables à
la lumière.

Dispositifs Générateurs
Retrait du vitrage
Débord de Toit
Mur Translucide
Fenêtre haute
Eblouissement

Il correspond à des conditions de vision pour lesquelles il y a inconfort visuel

manifeste et réduction de la capacité à percevoir les objets. Il relève avant
tout d'un effet de type psychologique de malaise.

Dispositifs Générateurs
Verrière Zénithale
Lanterneau vertical
Mur Translucide
Mur Transparent
Eclairement contrasté
C’est le fait pour un espace donné de disposer de zones lumineuses
suffisamment différenciées pour être visuellement distinguées. Le contraste
d'éclairement participe grandement au marquage spatial dans le sens où il
permet de différencier des sous parties d'un même espace.

Dispositifs Générateurs
Retrait du vitrage
Lanterneau vertical
Eclairement homogène
Il se caractérise par une distribution équitable de la lumière, ou les contrastes
sont estompés. Il peut être à l'origine d'un sentiment de tristesse. Il est
cependant recherché afin de permettre un rendu aussi neutre que possible
(objets d'art) ou pour éliminer les risques de reflets ou d'ombres gênants
pour la réalisation de certaines tâches visuelles (dessin, peinture)

Dispositifs Générateurs
Verrière Zénithale
Lanterneau horizontal
Mur Translucide
Plafond Translucide
Eclairement indirect
Il s'agit d'un éclairement dispensé par des sources secondaires. Il réduit
considérablement les risques d'éblouissement. Il permet ainsi de bénéficier
des qualités de l'éclairage naturel tout en l'adaptant aux besoins spécifiques
de certaines tâches visuelles.

Dispositifs Générateurs
Retrait du vitrage
Débord de Toit
Loggia
Fenêtre haute
Brise soleil
Effet de matière
Il s'agit d'un effet d'éclairage qui utilise fortement les qualités plastiques et
les capacités expressives des matériaux de surface. Cette mise en valeur des
surfaces limites contribue fortement à la définition et à la mise en scène des
espaces.

Dispositifs Générateurs
Fenêtre haute
Lanterneau vertical
Lanterneau horizontal
Effet d’extérieur
Il s'agit de reproduire à l'intérieur les conditions lumineuses de l'extérieur.
Cela trahit une volonté de dématérialisation de l'architecture. Il est très
utilisé dans le but de créer un cadre analogue à celui de extérieur, mais
protégés des aléas climatiques.

Dispositifs Générateurs
Verrière Zénithale
Atrium
Mur Translucide
Plafond Translucide
Jeux de taches solaires
Ils constituent un intéressant moyen d'utiliser la lumière naturelle pour
transformer et articuler l'espace de manière dynamique. La pénétration
directe du soleil à l'intérieur d'un édifice peut être pensée de manière à
générer des motifs d'ombres et de lumière projetés sur le sol, les murs, etc.

Dispositifs Générateurs
Verrière Zénithale
Brise soleil
Mur Translucide
Occultation Asservie
Protection solaire

La protection solaire permet de limiter la gêne visuelle due à

l'ensoleillement direct et à limiter les gains d'énergie directe lorsque l'énergie
solaire est importante.

Dispositifs Générateurs
Retrait du vitrage
Débord de Toit
Loggia
Brise soleil
Second-jour

L'effet de second-jour consiste à éclairer un local à travers un autre qui, lui

est en contact direct avec l'extérieur.

Dispositifs Générateurs
Atrium
Lanterneau horizontal
Mur Transparent
Plafond Translucide
LES DISPOSITIFS LUMINEUX
Atrium
C'est l'espace généralement central d'un édifice toujours ouvert sur sa face
supérieure à la lumière mais couvert par un dispositif d'éclairage zénithal
séparant un intérieur ainsi créé et un extérieur.

Heritage Square de Toronto : S. Calatrava Dedis Tower : R.Piano

Brise soleil
Fixé en avant de baies vitrées, le brise soleil permet de les protéger des
rayons du soleil. Il est généralement constitué de lamelles

Maison Tarlo : T. Williams

TAD building: O.di Blasi

Lycée polyvalent de Fréjus :N.Foster
Débord de Toit

C’est une partie du toit qui sort comme un élément saillant.

Allen Memorial Art Museum, Oberlin College (OHIO) : R.Venturi

Fenêtre haute
Elles permettent une grande efficacité d'éclairement naturel par lumière
réfléchie (par le plafond) et donc confortable du fait qu'il permet de
réduire les risques d'éblouissement pour des tâches comprenant la
visualisation d'écrans vidéo et informatiques.

Musée Goetz à Munich : Herzog et de Meuron

Lanterneau horizontal
Les lanterneaux horizontaux favorisent l'éclairage vertical arrivant
directement sur le plan de travail. Ils présentent l’avantages de pouvoir être
placés à peu près n'importe où, et de fournir un éclairement naturel efficace
pour des conditions de ciel couvert.

Musée Kimbell à Fort Worth, Texas : L. Kahn

Maison Ronde: M.Botta

Musée Vitra : F.O. Gehry Aéroport de Stansted

: N.Foster
Lanterneau vertical

Ce qui distingue les lanterneaux verticaux des lanterneaux horizontaux, c'est

qu'ils sont orientés vers une direction donnée. Les lanterneaux verticaux
présentent l’avantages de contrôler l'éblouissement.

Fondation Joan Miro Lycée polyvalent de Fréjus : N.Foster

Barcelone : L. Sert
Loggia

Elle peut être considérée, comme étant un balcon couvert .

Les unités d'habitation de Le Corbusier

Mur Translucide
Il s'agit généralement d'une paroi verticale composée de matériaux
translucides qui peuvent, dans certains cas avoir une fonction porteuse
(brique de verre).

Maison Tugenhat : Mies Van der Rohe

Maison Ishihara : T.Ando

Maison de verre : P.Chareau

 Mur Transparent
Cela consiste en une ouverture occupant l'intégralité de la surface d'une
paroi. Il constitue donc l'ouverture latérale maximale à un flux de lumière
provenant de l'extérieur.

Maison Douglas : R. Meier

Hôtel industriel Berlier :D.Perrault

Occultation Asservie

Cela consiste en une réduction de la quantité de lumière par des procédés tel
que le Moucharabieh ou les diaphragmes.

Institut du Monde Arabe : J. Nouvel & Architecture studio

Plafond Translucide
Un plafond translucide se définit comme étant une ouverture horizontale
faite de matériaux translucides et utilisée pour séparer un intérieur d'un
extérieur ou deux espaces intérieurs superposés.

Temple Unitarien à Oak Park : F.L. Wright

Y.C.B.A :Louis Kahn
Retrait du vitrage

C’est un décalage vers l’intérieur du vitrage

Maison Ronde: M. Botta

Chapelle de Ronchamp : Le Corbusier

Verrière Zénithale
.

Les verrières zénithales constituent des ouvertures relativement importantes

pratiquées au niveau de la couverture.

Musée Guggenheim à New York : F.L. Wright National Gallery de Washington : I.M.Pei
 LUMIERE ET AMBIANCES
