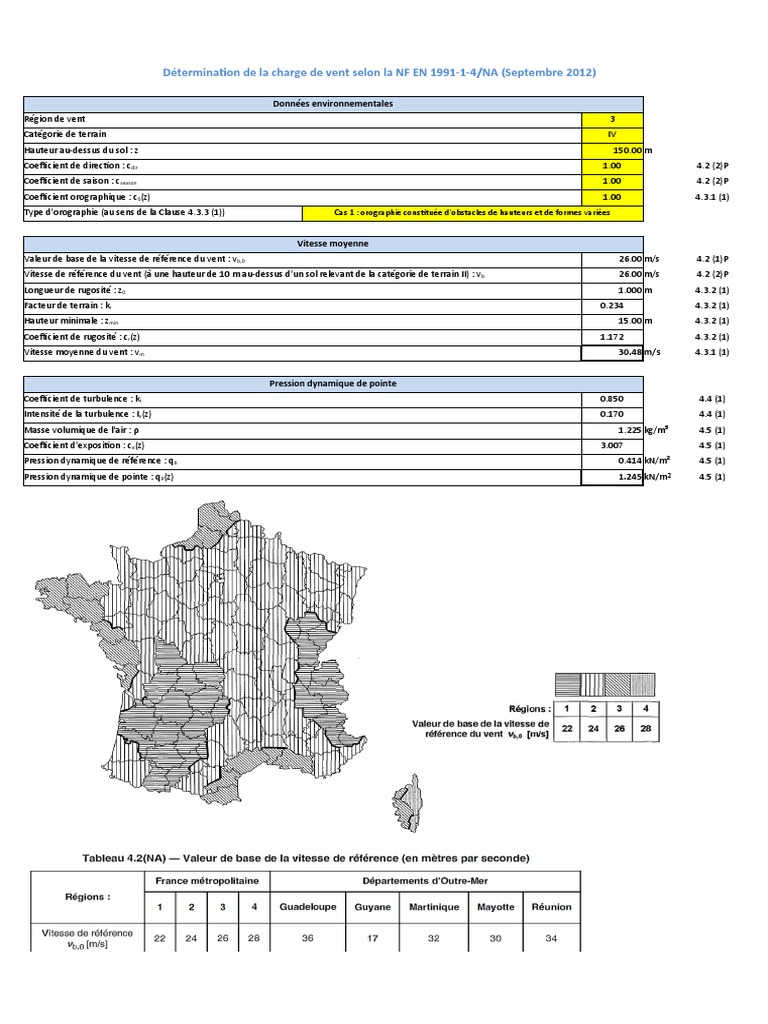

Détermination de la charge de vent selon la NF EN 1991-1-4/NA (Septembre 2012)

Données environnementales
Région de vent 3
Catégorie de terrain IV
Hauteur au-dessus du sol : z 150.00 m
Coefficient de direction : cdir 1.00 4.2 (2)P
Coefficient de saison : cseason 1.00 4.2 (2)P
Coefficient orographique : c0(z) 1.00 4.3.1 (1)
Type d'orographie (au sens de la Clause 4.3.3 (1)) Cas 1 : orographie constituée d'obstacles de hauteurs et de formes variées

Vitesse moyenne
Valeur de base de la vitesse de référence du vent : vb,0 26.00 m/s 4.2 (1)P
Vitesse de référence du vent (à une hauteur de 10 m au-dessus d'un sol relevant de la catégorie de terrain II) : v b 26.00 m/s 4.2 (2)P
Longueur de rugosité : z0 1.000 m 4.3.2 (1)
Facteur de terrain : kr 0.234 4.3.2 (1)
Hauteur minimale : zmin 15.00 m 4.3.2 (1)
Coefficient de rugosité : cr(z) 1.172 4.3.2 (1)
Vitesse moyenne du vent : vm 30.48 m/s 4.3.1 (1)

Pression dynamique de pointe

Coefficient de turbulence : kI 0.850 4.4 (1)
Intensité de la turbulence : Iv(z) 0.170 4.4 (1)
Masse volumique de l'air : ρ 1.225 kg/m³ 4.5 (1)
Coefficient d'exposition : ce(z) 3.007 4.5 (1)
Pression dynamique de référence : qb 0.414 kN/m² 4.5 (1)
Pression dynamique de pointe : qp(z) 1.245 kN/m² 4.5 (1)
 Charges sur les murs extérieurs des bâtiments à plan rectangulaire

Géométrie du bâtiment
Largeur de la construction (dimension perpendiculaire à la direction du vent, sauf spécification contraire) : b 150.00 m
Profondeur de la construction (la dimension parallèle à la direction du vent, sauf spécification contraire) : d 23.00 m
Hauteur de la construction : h 6.00 m
e = min(b ; 2h) 12.00 m
h/d 0.26
Aire des ouvertures dans la face dominante → bâtiment sans face dominante

Pressions exercées sur les parois

Aire cpi < 0 cpi > 0 we wi < 0 wi > 0 wk (1) wk (2)
Zone cpe
(m²) (1) (2) (kPa) (kPa) (kPa) (kPa) (kPa)
A 14.99 -1.20 -0.30 0.20 -1.49 -0.37 0.25 -1.12 -1.74
B 71.62 -0.80 -0.30 0.20 -1.00 -0.37 0.25 -0.62 -1.25
C 78.31 -0.50 -0.30 0.20 -0.62 -0.37 0.25 -0.25 -0.87
D 900.00 0.70 -0.30 0.20 0.87 -0.37 0.25 1.25 0.62
E 900.00 -0.30 -0.30 0.20 -0.38 -0.37 0.25 0.00 -0.63
7.2.2 (2) 7.2.9 (5) 7.2.9 (5) 5.2 (1) 5.2 (2) 5.2 (2)
7.2.9 (6) 7.2.9 (6)
 Charges sur les toitures à deux versants

Géométrie de la toiture
Angle de la toiture : α 15.00 °
Aire des ouvertures dans la face dominante → bâtiment sans face dominante

Pressions exercées sur les parois θ = 0°

Cas de Aire cpi < 0 cpi > 0 we wi < 0 wi > 0 wk (1) wk (2) Versant 1 Versant 2
Zone cpe
charge (m²) (1) (2) (kPa) (kPa) (kPa) (kPa) (kPa) max 0.62 kPa 0.37 kPa

F 7.20 0.20 -0.30 0.20 0.25 -0.37 0.25 0.62 0.00 min -1.57 kPa -1.49 kPa

G 172.80 0.20 -0.30 0.20 0.25 -0.37 0.25 0.62 0.00

θ = 0° H 1545.00 0.20 -0.30 0.20 0.25 -0.37 0.25 0.62 0.00
(cas 1) θ = 90°
I 1545.00 0.00 -0.30 0.20 0.00 -0.37 0.25 0.37 -0.25 Versant 1 Versant 2

J 180.00 0.00 -0.30 0.20 0.00 -0.37 0.25 0.37 -0.25 max -0.37 kPa -0.25 kPa

F 7.20 -1.06 -0.30 0.20 -1.32 -0.37 0.25 -0.94 -1.57 min -1.99 kPa -0.87 kPa

G 172.80 -0.80 -0.30 0.20 -1.00 -0.37 0.25 -0.62 -1.25

θ = 0° H 1545.00 -0.30 -0.30 0.20 -0.37 -0.37 0.25 0.00 -0.62
(cas 2)
I 1545.00 -0.40 -0.30 0.20 -0.50 -0.37 0.25 -0.12 -0.75
J 180.00 -1.00 -0.30 0.20 -1.25 -0.37 0.25 -0.87 -1.49
F 7.20 0.20 -0.30 0.20 0.25 -0.37 0.25 0.62 0.00
G 172.80 0.20 -0.30 0.20 0.25 -0.37 0.25 0.62 0.00
θ = 0° H 1545.00 0.20 -0.30 0.20 0.25 -0.37 0.25 0.62 0.00
(cas 3)
I 1545.00 -0.40 -0.30 0.20 -0.50 -0.37 0.25 -0.12 -0.75
J 180.00 -1.00 -0.30 0.20 -1.25 -0.37 0.25 -0.87 -1.49
F 7.20 -1.06 -0.30 0.20 -1.32 -0.37 0.25 -0.94 -1.57
G 172.80 -0.80 -0.30 0.20 -1.00 -0.37 0.25 -0.62 -1.25
θ = 0° H 1545.00 -0.30 -0.30 0.20 -0.37 -0.37 0.25 0.00 -0.62
(cas 4)
I 1545.00 0.00 -0.30 0.20 0.00 -0.37 0.25 0.37 -0.25
J 180.00 0.00 -0.30 0.20 0.00 -0.37 0.25 0.37 -0.25
F 7.20 -1.40 -0.30 0.20 -1.74 -0.37 0.25 -1.37 -1.99
G 20.40 -1.30 -0.30 0.20 -1.62 -0.37 0.25 -1.25 -1.87
θ = 90°
H 110.40 -0.60 -0.30 0.20 -0.75 -0.37 0.25 -0.37 -1.00
I 3312.00 -0.50 -0.30 0.20 -0.62 -0.37 0.25 -0.25 -0.87
7.2.5 (3) 7.2.9 (5) 7.2.9 (5) 5.2 (1) 5.2 (2) 5.2 (2)
7.2.9 (6) 7.2.9 (6)
