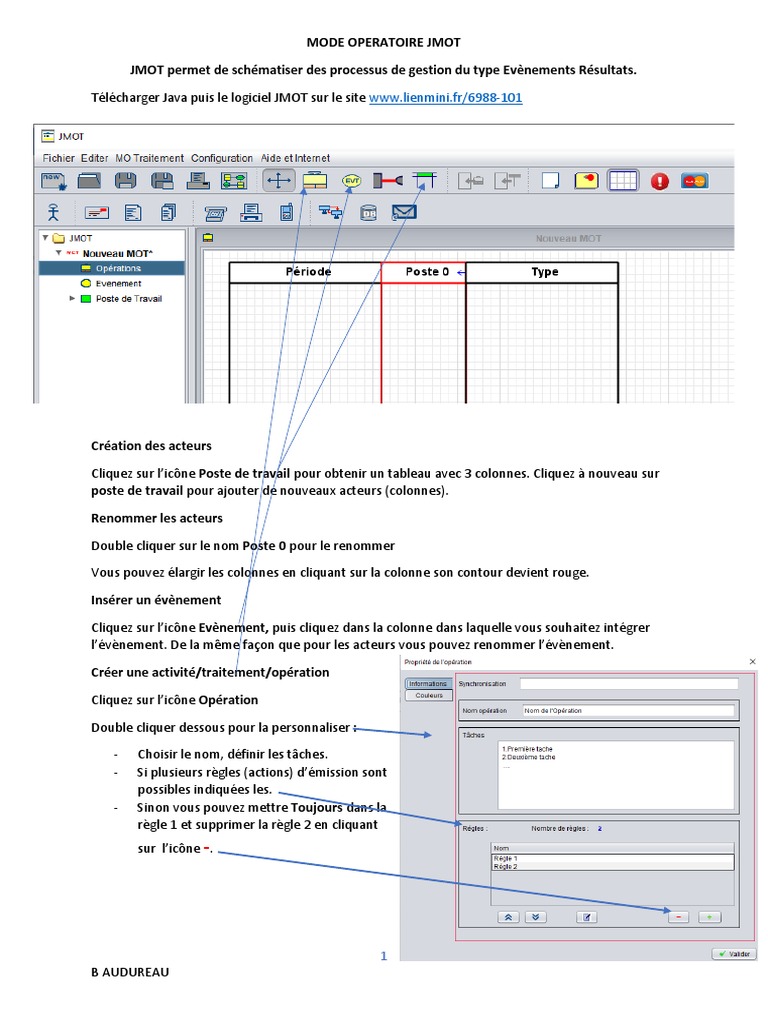

MODE OPERATOIRE JMOT

JMOT permet de schématiser des processus de gestion du type Evènements Résultats.

Télécharger Java puis le logiciel JMOT sur le site www.lienmini.fr/6988-101

Création des acteurs

Cliquez sur l’icône Poste de travail pour obtenir un tableau avec 3 colonnes. Cliquez à nouveau sur
poste de travail pour ajouter de nouveaux acteurs (colonnes).

Renommer les acteurs

Double cliquer sur le nom Poste 0 pour le renommer

Vous pouvez élargir les colonnes en cliquant sur la colonne son contour devient rouge.

Insérer un évènement

Cliquez sur l’icône Evènement, puis cliquez dans la colonne dans laquelle vous souhaitez intégrer
l’évènement. De la même façon que pour les acteurs vous pouvez renommer l’évènement.

Créer une activité/traitement/opération

Cliquez sur l’icône Opération

Double cliquer dessous pour la personnaliser :

- Choisir le nom, définir les tâches.

- Si plusieurs règles (actions) d’émission sont
possibles indiquées les.
- Sinon vous pouvez mettre Toujours dans la
règle 1 et supprimer la règle 2 en cliquant
sur l’icône -.

1
B AUDUREAU
Liez l’évènement déclencheur avec l’activité :

Cliquez sur l’icône Lien A partir de l’événement établir un lien vers l’activité.

Dans le cas de plusieurs évènements déclencheurs il faut ajouter une règle de synchronisation.
Double cliquer sur l’activité pour ajouter la synchronisation qui pourra être ET OU A et B

Si vous souhaitez ajouter le nom A ou B sur les liens, cliquez sur les liens et préciser les noms. Les
points de cassure permettent de déplacer les liens avec le point central.

Modifiez Date dans la colonne Période, double cliquer et indiquer J par exemple, puis J+10….

Dans la colonne Type vous avez la possibilité de mettre 3 types différents : Automatique, manuel ou
semi-automatique.

Vous pouvez ajouter des commentaires sur le schéma en cliquant sur l’icône

Enregistrez le schéma

Cliquez sur l’icône Enregistrez sous la première fois afin de définir le nom et
l’emplacement du fichier puis sur l’icône enregistrer pour les enregistrements suivants.

Le fichier portera l’extension MOT.

Icônes complémentaires

Des icônes de moyens peuvent

être ajoutés.

Imprimer-Exporter

Avec le menu Fichier/Imprimer, vous pouvez imprimer le schéma réalisé. Veillez à la largeur de votre
schéma, passer en mode paysage est parfois nécessaire.

Vous pouvez également l’exporter au format d’une image JPEG, menu Fichier/Exporter sous forme
d’image.
