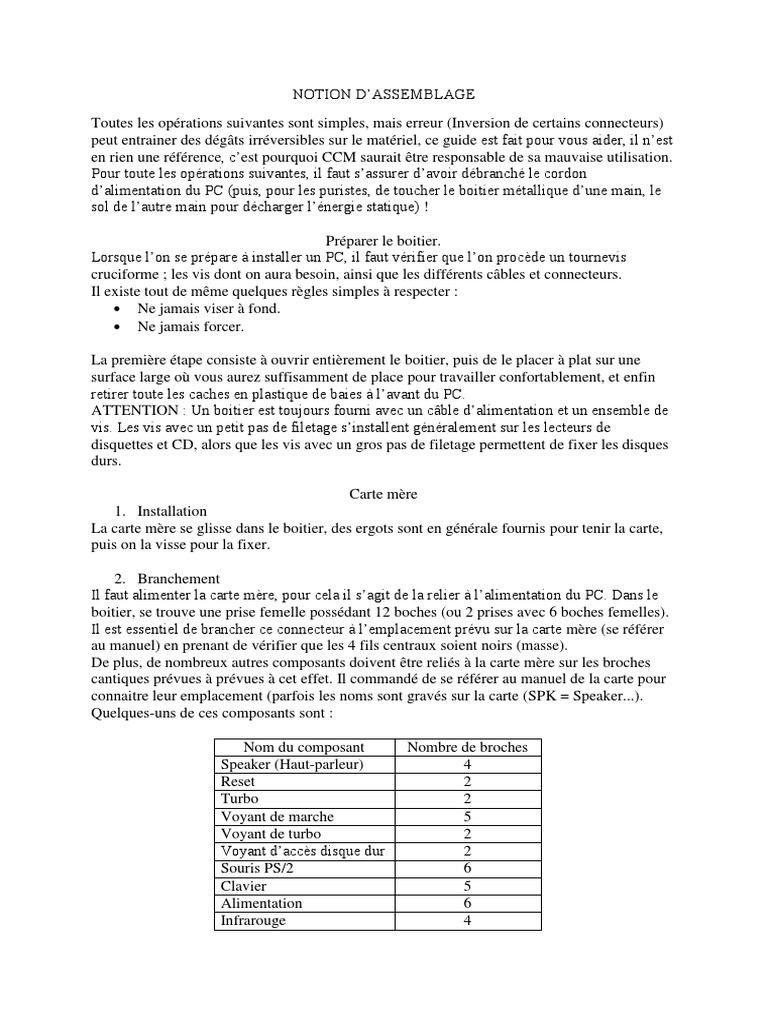

NOTION D’ASSEMBLAGE

Toutes les opérations suivantes sont simples, mais erreur (Inversion de certains connecteurs)
peut entrainer des dégâts irréversibles sur le matériel, ce guide est fait pour vous aider, il n’est
en rien une référence, c’est pourquoi CCM saurait être responsable de sa mauvaise utilisation.
Pour toute les opérations suivantes, il faut s’assurer d’avoir débranché le cordon
d’alimentation du PC (puis, pour les puristes, de toucher le boitier métallique d’une main, le
sol de l’autre main pour décharger l’énergie statique) !

Préparer le boitier.
Lorsque l’on se prépare à installer un PC, il faut vérifier que l’on procède un tournevis
cruciforme ; les vis dont on aura besoin, ainsi que les différents câbles et connecteurs.
Il existe tout de même quelques règles simples à respecter :
 Ne jamais viser à fond.
 Ne jamais forcer.

La première étape consiste à ouvrir entièrement le boitier, puis de le placer à plat sur une
surface large où vous aurez suffisamment de place pour travailler confortablement, et enfin
retirer toute les caches en plastique de baies à l’avant du PC.
ATTENTION : Un boitier est toujours fourni avec un câble d’alimentation et un ensemble de
vis. Les vis avec un petit pas de filetage s’installent généralement sur les lecteurs de
disquettes et CD, alors que les vis avec un gros pas de filetage permettent de fixer les disques
durs.

Carte mère
1. Installation
La carte mère se glisse dans le boitier, des ergots sont en générale fournis pour tenir la carte,
puis on la visse pour la fixer.

2. Branchement
Il faut alimenter la carte mère, pour cela il s’agit de la relier à l’alimentation du PC. Dans le
boitier, se trouve une prise femelle possédant 12 boches (ou 2 prises avec 6 boches femelles).
Il est essentiel de brancher ce connecteur à l’emplacement prévu sur la carte mère (se référer
au manuel) en prenant de vérifier que les 4 fils centraux soient noirs (masse).
De plus, de nombreux autres composants doivent être reliés à la carte mère sur les broches
cantiques prévues à prévues à cet effet. Il commandé de se référer au manuel de la carte pour
connaitre leur emplacement (parfois les noms sont gravés sur la carte (SPK = Speaker...).
Quelques-uns de ces composants sont :

Nom du composant Nombre de broches

Speaker (Haut-parleur) 4
Reset 2
Turbo 2
Voyant de marche 5
Voyant de turbo 2
Voyant d’accès disque dur 2
Souris PS/2 6
Clavier 5
Alimentation 6
Infrarouge 4
 Mise en veille 2
Le processeur
1. Installation
Lors de l’installation d’un processeur sur Socket 7 (nom donné au système support du
processeur dans le cadre des Pentium, AMD K6, K6 II, Cyrix) il faut veiller à lever la petite
manette, insérer le processeur délicatement en observant que la marque située dans un coin du
processeur coïncide à la marque sur le support (reportez-vous à la documentation de votre
carte mère), puis rabaisser la manette. Il ne reste plus qu’à configurer les jumpers (cavalier)
pour que la carte mère reconnaisse le processeur, ou bien le déclarer dans le BIOS dans le cas
de carte mère jumperless (traduisez sans cavalier, c’est le cas des cartes mères récentes).

2. Montage
Le montage d’un CPU sur Slot One est tout aussi simple : il faut installer le rail de fixation
accompagnant la carte mère. Le processeur s’insère ensuite très facilement comme une carte
d’extension (il n’y a qu’un sens de montage).
Pour les supports Socket 7, il est nécessaire d’installer un dissipateur de chaleur (appelé
parfois Radiateur) qui n’est pas fourni avec CPU. Commencez par étape une couche de
graisse de silicone (pour augmenter la surface de contact avec le processeur et le dissipateur
de chaleur) sur la face du radiateur qui sera en contact avec le processeur. Emboitez l’une des
pinces correctement le radiateur sur le connecteur du CPU et enclencher doucement la
deuxième centrez correctement le radiateur puis branchez le câble d’alimentation du
ventilateur sur le connecteur prévu à cet effet sur la carte mère.

Les jumpers (Cavaliers)

Les cavaliers sont des petits morceaux de métal recouverts de plastique qui permettent à
l’électricité de passer, un peu comme un interrupteur.
NOTE : les cartes mères à base de cavalier tendent à disparaitre au profit de carte sans
cavalier (jumperless) que l’on paramètre sous le BIOS ou bien qui se paramètre
automatiquement. Ainsi, il y a de bonnes que vous n’aviez pas besoin de lire cette section.

Il existe deux types de cavaliers servant à configurer le processeur :

 Les cavaliers décrivant la fréquence du processeur
 Les cavaliers décrivant le voltage du processeur

La fréquence du processeur correspond à la fréquence de la carte mère multipliée par un

coefficient. Ainsi, les cartes mères peu récentes possèdent des cavaliers servant à décrire la
fréquence interne de la carte, et des cavaliers pour décrire le coefficient multiplicateur. La
disposition de ces cavaliers et leur position sur la carte mère sont décrits dans le manuel de
votre carte mère. Il est recommandé de faire en sorte d’effectuer ces réglage de manière) avoir
la fréquence maximale possible pour la carte mère, puis de régler le coefficient multiplicateur
du processeur) la valeur idéale. Voyons sur un exemple (qui ne correspond surement pas à
votre carte mère).
 Fréquence de la carte Jumper 1 Jumper 2 Configurations possibles

50 Mhz 50 x 1,5 = 75 pour un P75

60 x 1,5 = 90 pour un P90

60 Mhz 60 x 2 = 120 pour un P120
60 x 2,5 = 150 pour un P150
60 x 3 = 180pour un P180
66 x 1,5 = 100 pour un P100
66 Mhz 66 x 2 = 133 pour P133
66 x 2,5 = 165 pour un P165
66 x 3 = 198 pour un P200

Facteur multiplicateur Jumper 1 Jumper 2 Configurations possibles

50 x 1,5 = 75 pour un P75
1,5 60 x 1,5 = 90 pour un P90
66 x 1,5 = 100 pour P100

2 60 x 2 = 120 pour un P120

66 x 2 = 133 pour un P133

2,5 60 x 2,5 = 150 pour un P150

66 x 2,5 = 165 pour un P165

3 60 x 3 = 180 pour un P180

66 x 3 = 198 pour un P200

Il reste à décrire le voltage du CPU par cavalier. En général les tensions possibles sont 3,3V ;
3,45V (tension habituel de nombreux processeurs) et 3,6V.
NOTE :les valeurs données ci-dessus correspondent à des machines peu récentes. Toutefois,
les cartes mères récentes ne nécessitent plus une configuration manuelle. Ce paramètre se gère
dans BIOS, soit de façon automatique, soit manuellement. Dans le cas d’une configuration
manuelle, le calcul est similaire.

La mémoire cache
La mémoire morte est sur la plupart des cartes mères récentes directement intégrée, c’est-à-
dire qu’elle ne s’enfiche pas. Cependant, il faut veiller à ce que cela soit le cas, dans le cas
contraire il suffira de l’enficher dans l’emplacement prévu à cet effet.

La mémoire vive
Il existe différents types de mémoire. Les plus récents sont équipés de DDR, RamBus ou
SDRAM, les plus anciens (K6, Cyrix, Pentium) de mémoire EDO.
Les barrettes de mémoire DRAM ou EDO s’enfichent par 2, c’est-à-dire que pour avoir
32Mo il faudra installer 2 barrettes de 16Mo. Les barrettes de mémoire SDRAM, DDR ou
RAMBUS peuvent indifféremment être installées seules. De plus, il n’est pas conseillé
d’installer sur un PC des barrettes de mémoire de type différents, car (entre autres) le PC est
bridé par la vitesse du type de mémoire la plus lente (DDR › SDRAM › EDO › DRAM).
Pour insérer de la mémoire DDR, RAMBUS, ou SDRAM : placez la barrette verticalement à
son emplacement en prenant soin de vérifier qu’elle soit dans le bon sens (un détrompeur vous
empêche de l’enficher dans le mauvais sens). Appuyer fermement mais sans forcer. Les deux
verrous présents de chaque côté doivent se fermer automatiquement.
La mémoire EDO demande un peu plus de doigté. Placez-la dans son connecteurs en
l’inclinant à 45° plus glissez-la de manière à l’enficher horizontalement.

Les slots d’extension

Les slot d’extension sont des réceptacles dans lequel il est possible d’enficher des cartes
d’extension. Il en existe trois sortes :
 Les cartes ISA (les plus lentes fonctionnant en 16 bits)
 Les cartes PCI (beaucoup plus rapide fonctionnant en 32 bits)
 Les cartes AGP (port rapide réservé à la carte vidéo)

Il n’a aucune crainte à avoir : il n’est pas possible de se tromper dans la mesure où chacun de
ces types de cartes a un emplacement de taille différente.

Conseil d’installation : enfichez l’arrière de la carte, puis rabaissez doucement l’avant, enfin
vissez.
Laissez un emplacement de libre (si possible) entre chaque carte pour leur permettre
d’évacuer plus facilement la chaleur.
Branche disques durs et lecteurs CD-ROM et lecteur de disquette.
La carte-mère comporte deux connecteurs IDE ( Integrated Device Electronics ) :

 Le premier connecteur est appelé connecteur primaire (en anglais primary device
controller)
 Le seconde est appelé connecteur secondaire (en anglais secondry device controller)

Chacun de ces connecteurs permet de brancher deux périphériques IDE, soit un maximum de
quatre équipements IDE (deux par nappe branchée sur la carte –mère). Il est possible de
connecter des périphériques supplémentaires (pour dépasser la limite des 4 équipements IDE)
en installant une carte d’extension appelée contrôleur IDE, ou en utilisant un contrôleur
SCSI. Dans la mesure ou deux périphériques peuvent se retrouver sur une même nappe IDE
(nappe de fils connectant un ou deux périphériques IDE à la carte-mère) , il est nécessaire de
signaler à l’ordinateur lequel des deux est prioritaire, ou plus exactement lequel est maître (en
anglais master), lequel est esclave ( en anglais slave d’où l’abréviation SL). Pour ce faire, il
est nécessaire de configurer les périphériques IDE à l’aide de cavaliers (jumpers) situé au dos
du périphérique (à côté du connecteur IDE). Généralement un petit schéma situé sur le
périphérique explique les positions du ou des cavaliers pour le placer en maître (M) ou en
esclave (SL).
A noter que vous trouverez parfois l’abréviation. CS (pour câble select, traduisez sélection
câblée. De plus il est conseillé de mettre sur une nappe et les lecteurs de CD-ROM et graveur
IDE sur la seconde (un graveur doit être installé exactement comme un lecteur de CD-ROM).
Il y a comme nous l’avons vu, 2 canaux IDE, sur chacun desquels il est possible de brancher
deux disques.
L’ordinateur va démarrer (booter) sr le premier disque situé sur le premier IDE. L’ordre de
priorité est le suivant :
 IDE 1 Master
 IDE 1 Slave
 IDE 2 Master
 IDE 2 Slave

Les configurations possibles sont les suivantes :

IDE 1 IDE 1 IDE 2 IDE 2

Disque en maitre
Disque en maitre Disque en esclave
Disque en maitre Disque en esclave Disque en maitre
Disque en maitre Disque en esclave Disque en maitre Disque en esclave
Disque en maitre CD-ROM en maitre
Disque en maitre Disque en esclave CD-ROM en maitre
Disque en maitre Disque en esclave Disque en maitre CD-ROM en esclave
Disque en maitre Disque en esclave CD-ROM en maitre CD-ROM en esclave

Lors du branchement des périphériques, il s’agit de vérifier que la bande rouge sur la nappe
est bien du côté de la broche n°1
 Au niveau de la carte mère

2
1

 Ainsi qu’au niveau du (des) disque(s)-dur(s) (généralement du côté de l’alimentation)

Il faut faire de la même façon pour les nappes repliées aux de communication (COM1,
COM2...), pour celles reliées aux ports imprimantes (LPT1, LPT2...), et enfin pour les nappes
reliées aux lecteurs de disquettes (FDC : Floppy Disk Controller (Contrôleur de disquettes).
ATTENTION : Dans le cas de disques durs ou de lecteurs de CD-ROM SCSI, il s’agit dans
un premier temps d’installer un contrôleur SCSI (ou le cas échéant d’utiliser le contrôleur
intégré à la carte mère), puis d’attribuer des numéros d’identification aux différents
périphériques de la chaine. Pour plus d’information sur le SCSI, vous pouvez consulter cette
page.

Les périphériques internes

Les périphériques tels que les disques durs peuvent être montés dans n’importe quelle baie,
les éléments qui vont déterminer la disposition sont notamment :
 La longueur et la disposition des câbles
 La température de certains périphériques
 L’accès aux périphériques (on aime bien ne pas trop avoir à se tortiller pour accéder au
lecteur de CD)

Configurer le BIOS
Pour les ordinateurs ne détectant pas automatiquement le disque dur, il s’agit de faire détecter
le disque dur par le BIOS.
Pour ce faire, il suffit d’aller dans le SETUP du BIOS puis de faire détection automatique des
disques, si le BIOS le permet (sinon il s’agira d’aller dans la section CMOS SETUP puis
d’entrer manuellement les paramètres du disque (Nombre de têtes, de cylindres...),
généralement indiqué sur l’étiquette collée sur le disque. Puis quittez le SETUP et demandez à
sauver les changements.
