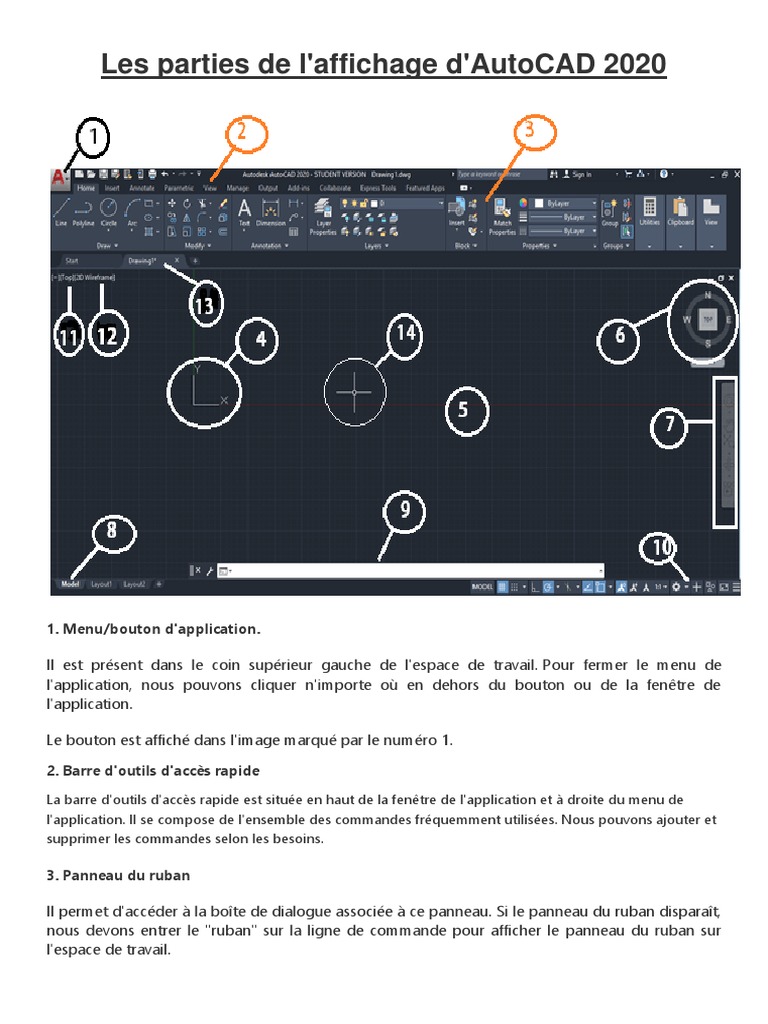

Les parties de l'affichage d'AutoCAD 2020

1. Menu/bouton d'application.

Il est présent dans le coin supérieur gauche de l'espace de travail. Pour fermer le menu de
l'application, nous pouvons cliquer n'importe où en dehors du bouton ou de la fenêtre de
l'application.

Le bouton est affiché dans l'image marqué par le numéro 1.

2. Barre d'outils d'accès rapide

La barre d'outils d'accès rapide est située en haut de la fenêtre de l'application et à droite du menu de
l'application. Il se compose de l'ensemble des commandes fréquemment utilisées. Nous pouvons ajouter et
supprimer les commandes selon les besoins.

3. Panneau du ruban

Il permet d'accéder à la boîte de dialogue associée à ce panneau. Si le panneau du ruban disparaît,

nous devons entrer le "ruban" sur la ligne de commande pour afficher le panneau du ruban sur
l'espace de travail.
 Les parties de l'affichage d'AutoCAD 2020
4. Système de coordonnées utilisateur (UCS)

Le SCU est le système de coordonnées actif qui représente le plan XY en 2D et les plans XYZ en 3D. Il
agit comme direction dans les axes X, Y et Z pour le dessin et la modélisation. Nous pouvons
contrôler l'origine et l'orientation du SCU pour faire des dessins en fonction des points et des
coordonnées spécifiques. Nous pouvons également travailler avec des aides au dessin telles que
Grid et le mode ortho.

Le SCU 2D est montré dans l'image donnée :

Le SCU 3D est montré dans l'image donnée :

5. Espace modèle / Espace de travail / Fenêtre de dessin

Il est défini comme la zone de création de dessins, de modèles et d'objets 2D et 3D. Nous pouvons
créer en utilisant différentes commandes selon les besoins.

6. Afficher le cube

Le View Cube est appelé l'outil de navigation qui s'affiche lorsque nous travaillons sur un espace
modèle 2D ou 3D. Nous pouvons basculer entre la vue isométrique et la vue standard de nos dessins
ou modèles.

7. Barre de navigation

La barre de navigation est utilisée pour accéder aux outils de navigation. Il s'agit d'un
élément d'interface utilisateur, où nous pouvons accéder à la fois à des outils unifiés (outils
communs) et à des outils spécifiques au produit (outils de produit uniques).

La barre de navigation est illustrée dans l'image à droite :

 Les parties de l'affichage d'AutoCAD 2020
8. Onglet Disposition du modèle

Une mise en page est définie comme un environnement de travail 2D pour créer les feuilles de
dessin.

L'onglet modèle est l'écran où nous créons les dessins 2D et 3D.

Si l'onglet modèle et mise en page n'est pas visible, suivez les étapes ci-dessous :

a. Nous devons cliquer sur l'option AutoCAD affichée dans le coin supérieur gauche de l'écran,

illustrée par

b. Cliquez sur le bouton 'Options' en bas.

c. Ensuite, sur l'option 'afficher' en haut, sélectionnez l'option 'Afficher les onglets Disposition et
Modèle' puis cliquez sur 'Ok' comme indiqué ci-dessous :
 Les parties de l'affichage d'AutoCAD 2020
9. Fenêtre de ligne de commande (touche de raccourci- ctrl + 9)

La fenêtre de ligne de commande est utilisée pour écrire les commandes. Nous devons appuyer sur
"Entrée" après avoir tapé une commande particulière. AutoCAD affiche également les étapes après
chaque commande sur la ligne de commande. Nous devons sélectionner l'option et appuyer sur
"Entrée" après chaque étape.

10. Barre d'état

La barre d'état affiche les outils de dessin qui affectent l'environnement de dessin. Il offre un accès
rapide à la plupart des outils de dessin couramment utilisés. Il comprend des options telles que
ISODRAFT, ORTHOMODE, AUTOSNAP, OSNAP, etc.

11. Afficher le contrôle

Le contrôle de vue est affiché dans le coin gauche de la fenêtre. Il fournit un moyen approprié de
modifier les vues, les paramètres visuels et les styles. Il comprend des options telles que haut, bas,
gauche, droite, etc.

12. Contrôle du style visuel

Le contrôle de style visuel est le paramètre personnalisé qui

contrôle la vue de la structure des modèles ou des dessins 3D
créés dans la fenêtre. Les options incluent Filaire 2D, Réaliste,
Ombré, Conceptuel, Caché, etc.

Nous pouvons également entrer les styles visuels sur la ligne de

commande pour afficher les options du contrôle de style visuel.

Après avoir entré sur la ligne de commande, la boîte apparaîtra

affichant des informations claires avec des chiffres pour chaque
option. Il est montré dans l'image à droite :

13. Onglet Fichier

L'onglet Fichier se compose des fichiers de dessin en cours ouverts à l'écran.

Nous pouvons également taper la commande FILETAB dans la ligne de commande pour activer les
onglets de fichiers. Pour fermer l'onglet fichier, nous pouvons taper la commande FILETABCLOSE
dans la fenêtre de ligne de commande.
Nous pouvons cliquer sur le signe '+' pour ajouter un nouvel onglet sur l'onglet Fichier.

14. Curseur de la souris

Le curseur utilisé pour dessiner des figures, etc. s'appelle le curseur de la souris.

Le curseur en 2D est montré dans l'image donnée à droite :

 Les parties de l'affichage d'AutoCAD 2020

Le curseur en 3D est montré dans l'image suivante :

Passer du 2D à 3D
Les étapes pour convertir l'affichage 2D d'AutoCAD en 3D sont répertoriées ci-dessous :

o Cliquez sur le bouton  dans la barre d'état, comme indiqué dans l'image ci-dessous :

o La liste déroulante apparaîtra. Sélectionnez l'option Modélisation 3D ou Bases 3D dans le

menu déroulant, comme indiqué dans l'image ci-dessous :

PUBLICITÉ

Nous pouvons sélectionner la modélisation 3D ou les bases 3D en fonction des besoins.

La modélisation 3D comprendra des commandes avancées pour créer des modèles 3D.

Les bases 3D comprendront des icônes de base.
