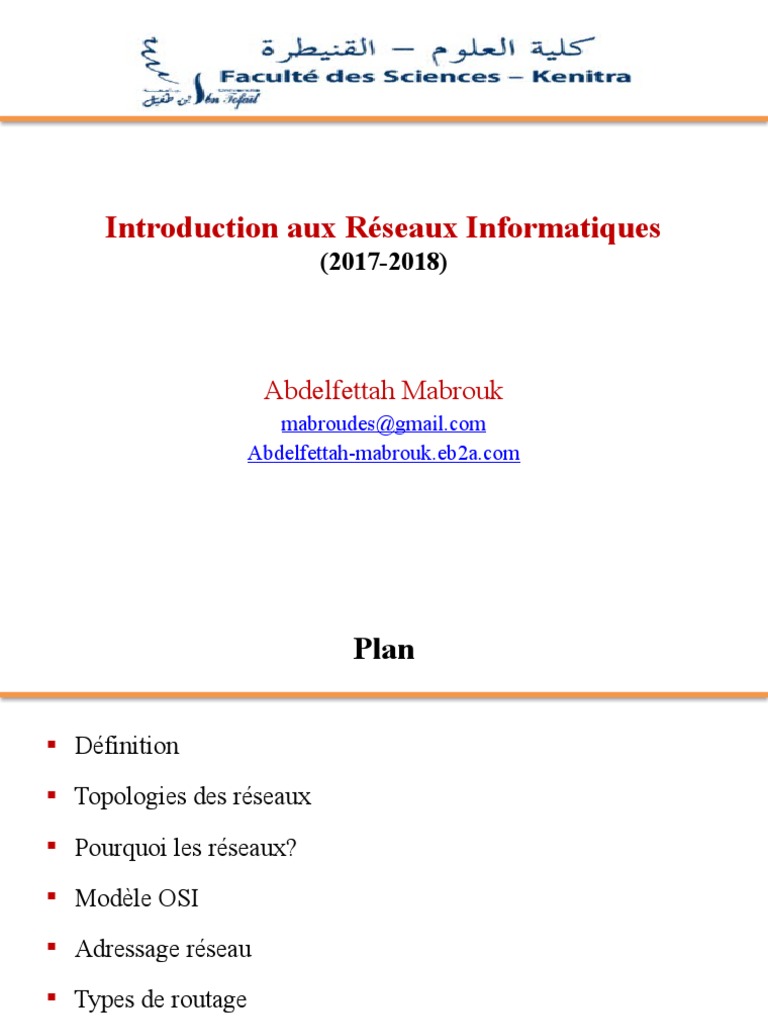

Introduction aux Réseaux Informatiques

(2017-2018)

Abdelfettah Mabrouk
mabroudes@gmail.com
Abdelfettah-mabrouk.eb2a.com
 Plan

 Définition
 Topologies des réseaux
 Pourquoi les réseaux?
 Modèle OSI
 Adressage réseau
 Types de routage
 Equipements d’interconnexion
 Simulation: Packet Tracer
2
 Définition

Un réseau Informatique est un ensemble d’équipements

(ordinateurs, imprimantes…) reliés entre eux dans le but
d’échanger des informations.

3
 Topologies
Réseau en anneau

Il s’agit d’un réseau local dans lequel les nœuds sont reliés en
boucle fermé. Les données circulent dans une direction unique,
d'une entité à la suivante.

4
 Topologies
Réseau en étoile

Il s’agit d’un réseau local dans lequel chaque nœud est relié à un
contrôleur (hub) par un câble différent en formant un étoile.

5
 Topologies
Réseau de type bus

Un réseau de type bus est ouvert à ses extrémités. Chaque nœud y

est connecté par l’intermédiaire d’un connecteur spécial et
partagent le même câble.
Il permet de relier simplement de multiples clients, mais pose de
problème de collision des données.

6
 Pourquoi les réseaux?
Qu’apportent les réseaux?

Les réseaux permettent:

 Le partage des fichiers

 Le partage d’applications: compilation, SGBD…

 Partage de ressources matérielles: imprimantes, disques…

 Téléchargement des applications et des fichiers

 Interaction avec les utilisateurs connectés
 Transfert des données en générale: réseaux Informatiques
 Transfert de la parole: réseaux téléphoniques
7
 Pourquoi les réseaux?
Communication réseau
 Un réseau composé de deux postes reliés par un simple câble.
 Ce dernier est appelé « média de transmission ».
 Les informations qui circulent entre ces deux ordinateurs sont appelés des
« paquets de données ».
 Ce paquet comprend les informations source, ainsi que d'autres éléments
nécessaires à l'établissement d'une communication fiable avec la destination:
• L'adresse d'origine d'un paquet identifie l'ordinateur qui envoie le paquet.
• L'adresse de destination identifie l'ordinateur auquel est destiné le paquet.

8
Modèle OSI
Architecture

9
 Modèle OSI
Analogie avec un système en couches

10
 Modèle OSI
Couches et protocoles de communication

Couches OSI Fonctionnalités Protocoles

Application Applications orientées réseau HTTP, SMTP, FTP, Telnet
Présentation Contrôle de la représentation des ASCII, Unicode, AFP
données: conversion des formats

Session Gestion du dialogue RPC, Netbios, ASP

Transport Transport des paquets: découpage des TCP, UDP, SCTP, ATP
messages en paquets
Réseau Routage des paquets IP, ARP, RARP, ICMP,
IGMP, RIP, OSPF
Liaison Transfert des données: détection des Ethernet, Token Ring,
erreurs HDLC
Physique Média de transmission: interface CSMA/CD, CSMA/CA,
électrique Bluetooth

11
 Adressage réseau
Définition

 Une adresse IP est un identifiant unique attribué à chaque

interface avec le réseau IP et associé à une machine. Elle peut
être utiliser comme adresse source et destination.
 Une adresse IP est décomposée en deux parties:
• Une partie identifie le réseau (net_id) auquel appartient le hôte
• Une partie identifie le numéro de l’hôte (host_id) dans le réseau

12
Adressage réseau
Classes d’adresses IP

13
 Adressage réseau
Découpage (Subnetting)
Adresse Réseau global:
195.35.128.00000000

n° 1: 195.35.128.00000000
n° 2: 195.35.128.00010000
n° 3: 195.35.128.00100000
n° 4: 195.35.128.00110000
n° 5: 195.35.128.01000000
n° 6: 195.35.128.01010000
n° 7: 195.35.128.01100000
n° 8: 195.35.128.01110000
n° 9: 195.35.128.10000000
….
n° 16: 195.35.128.11110000
14
 Adressage réseau
Masques et sous-réseaux (Subnets)

15
 Adressage réseau
Objectif du subnetting

 Division d’un réseau plus large en plusieurs sous-réseaux

 Délégation de l’administration réseau
 La réduction du trafic dans le réseau
 La facilité du diagnostic
 L’économie d’adresses

16
 Types de Routage

 Le routage est le mécanisme par lequel des chemins sont

sélectionnés dans un réseau pour acheminer les données d'un
expéditeur jusqu'à un ou plusieurs destinataires.
• Anycast
• Broadcast
• Multicast

• Unicast
• Geocast

17
 Types de Routage
Anycast

 Le routage anycast consiste à délivrer les données à un seul

membre d’un groupe, généralement le plus proche, au sens du
réseau.

18
 Types de Routage
Broadcast

 Le routage broadcast consiste à diffuser les données à toutes

les machines. La notion de broadcast est employée par les
techniciens en informatique et réseaux.

19
 Types de Routage
Multicast

 Le routage multicast consiste à délivrer le message à un

ensemble de machines manifestant un intérêt pour un groupe.

20
 Types de Routage
Unicast

 Le routage unicast consiste à acheminer les données vers une

seule destination déterminée. Le terme unicast définit une
connexion réseau point à point.

21
 Types de Routage
Geocast

 Le routage géocast consiste à délivrer le message à un

ensemble de machines dans une zone géographique donnée.

22
 Equipements d’interconnexion
Concentrateur (Hub)

 Un concentrateur (Hub) est un élément matériel permettant de

concentrer le trafic réseau provenant de plusieurs hôtes, et de
régénérer le signal. Son unique but est de récupérer
les données binaires parvenant sur un port et de les diffuser sur
l'ensemble des ports. Il opère au niveau 1 du modèle OSI.

23
Equipements d’interconnexion
Concentrateur (Hub)

24
 Equipements d’interconnexion
Commutateur (Switch)

 Un commutateur (Switch) est un équipement matériel

permettant d’analyser les trames arrivant sur ses ports d'entrée
et filtrer les données afin de les aiguiller uniquement sur les
ports adéquats. Il opère au niveau 2 du modèle OSI.

25
Equipements d’interconnexion
Commutateur (Switch)

26
Equipements d’interconnexion
Routeur (Router)

27
Equipements d’interconnexion
Routeur (Router)

28
Packet Tracer
Présentation

29
Packet Tracer
Présentation

30
 Packet Tracer
Exemple d’un réseau Informatique

31
Packet Tracer
Tables de routage

32
 Packet Tracer
Configuration d’un routeur

 Interface serial
Router> enable
Router# config t
Router(config)# interface serial 0/0
Router(config-if)# ip address serial_address_ip network_mask
Router(config-if)# clock rate 64000
Router(config-if)# no sh

 Interface fastethernet
Router> enable
Router# config t
Router(config)# interface fastethernet 0/0
Router(config-if)# ip address interface_address_ip network_mask
Router(config-if)# no sh 33
 Packet Tracer
Configuration d’une table de routage

 Affichage des routes d’une table de routage

Router> enable
Router# show ip route

 Ajout d’une route à la table de routage

Router> enable
Router# config t
Router(config)# ip route network_address network_mask next_hop_address
Router(config)# exit

 Suppression d’une route de la table de routage

Router> enable
Router# config t
Router(config)# no ip route network_address network_mask next_hop_address
Router(config)# exit
34
 Packet Tracer
Travaux Pratiques (TP)

 Série n° 1:
• Manipulation des adresses IP
• Comprendre le mécanisme du masque réseau
• Comprendre l’objectif de découpage (subnetting)
 Série n° 2:
• Configuration des différents nœuds d’un réseau
• Comprendre le fonctionnement des équipements d’interconnexion
• Visualiser la différence entre le Hub, Switch et Routeur
 Série n° 3:
• Maîtriser la configuration des routeurs
• Comprendre le mécanisme de routage
 Série n° 4:
• Configuration du routage statique
• Configuration du routage dynamique (cas du protocole RIP)
35
• Configuration du routage dynamique OSPF
The end!
