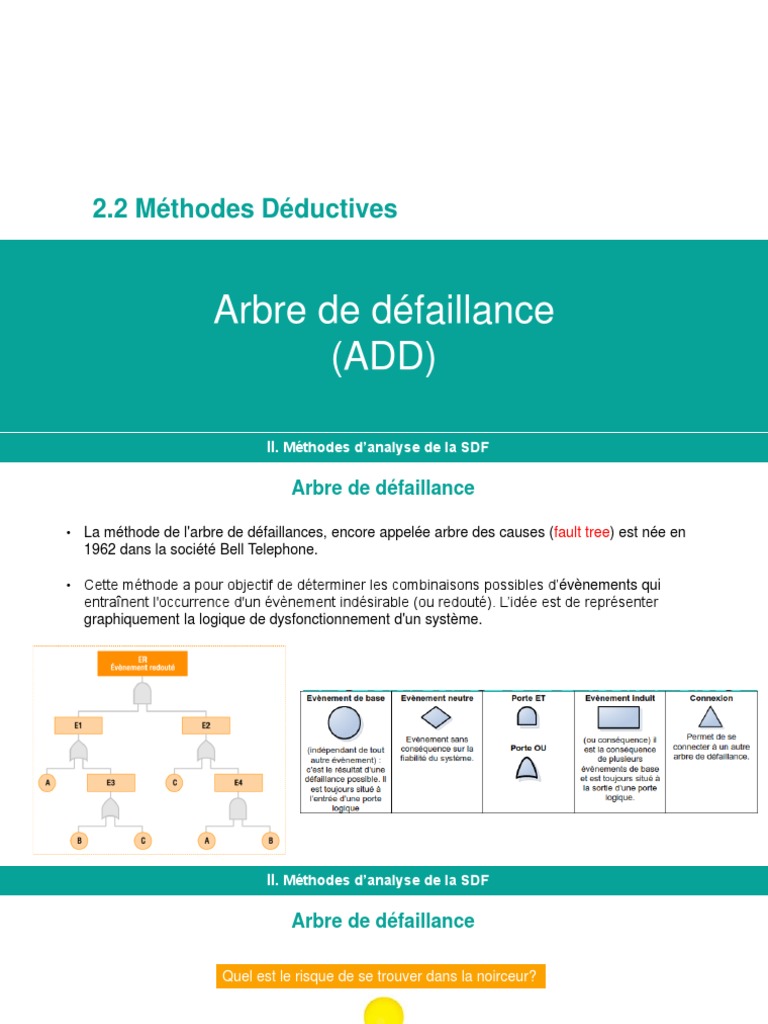

2.

2 Méthodes Déductives

Arbre de défaillance
(ADD)
 II. Méthodes d’analyse de la SDF

Arbre de défaillance

• La méthode de l'arbre de défaillances, encore appelée arbre des causes (fault tree) est née en
1962 dans la société Bell Telephone.

• Cette méthode a pour objectif de déterminer les combinaisons possibles d’évènements qui
entraînent l'occurrence d'un évènement indésirable (ou redouté). L’idée est de représenter
graphiquement la logique de dysfonctionnement d'un système.
 II. Méthodes d’analyse de la SDF

Arbre de défaillance

Quel est le risque de se trouver dans la noirceur?

Pas de lumière E

E= A+B

Lampe Pas de P(E)=?

A B
brulée courant
P(E)= P(A+B)
Probabilité de 5% que Probabilité de 10% que = P(A)+P(B)-P(A).P(B)
P(A)= 0.05 P(B)= 0.1 =0.05+0.1- (0.05*0.1)
la lampe soit brulée l’électricité est coupée
=0,145
 II. Méthodes d’analyse de la SDF

Arbre de défaillance
Quel est le risque de se trouver dans la noirceur?

P(ER)=0,112

P(E1)=0,109 P(E2)=0,0025
 II. Méthodes d’analyse de la SDF

Arbre de défaillance

Quel est le risque de ne pas avoir d’eau de refroidissement?

Evénement redouté: « Pas d’eau de refroidissement »

Causes possible :
• Débit nul en aval de V1 ET en aval de V2
• Si débit nul en aval de V1 :
• V1 bloquée ou Débit nul en aval de P1
• Si V1 bloquée : V1 fermée ou V1 bouchée
• Si débit nul en aval de P1 : P1 arrêtée ou
Réservoir vide
• Si débit nul en aval de V2 :
• V2 bloquée ou Débit nul en aval de P2
Données:
• Si V2 bloquée : V2 fermée ou V2 bouchée
• Probabilité de V1 /V2 fermée= 0.05
• Probabilité de V1/ V2 bouchée= 0.02 • Si débit nul en aval de P2 : P2 arrêtée ou
• Probabilité de P1/ P2 en arret= 0.01 Réservoir vide
• Probabilité de reservoir vide= 0.03
 II. Méthodes d’analyse de la SDF

Arbre de défaillance

Quel est le risque de ne pas avoir d’eau de refroidissement?

P(ER)=P((A1+B1+C1+D1).(A2+B2+C2+D2))

TopEvent FTA
Fault Tree Analysis Software
 II. Méthodes d’analyse de la SDF

Arbre de défaillance
Quel est le risque de ne pas avoir d’eau de
refroidissement?
TD1 (Suite)
