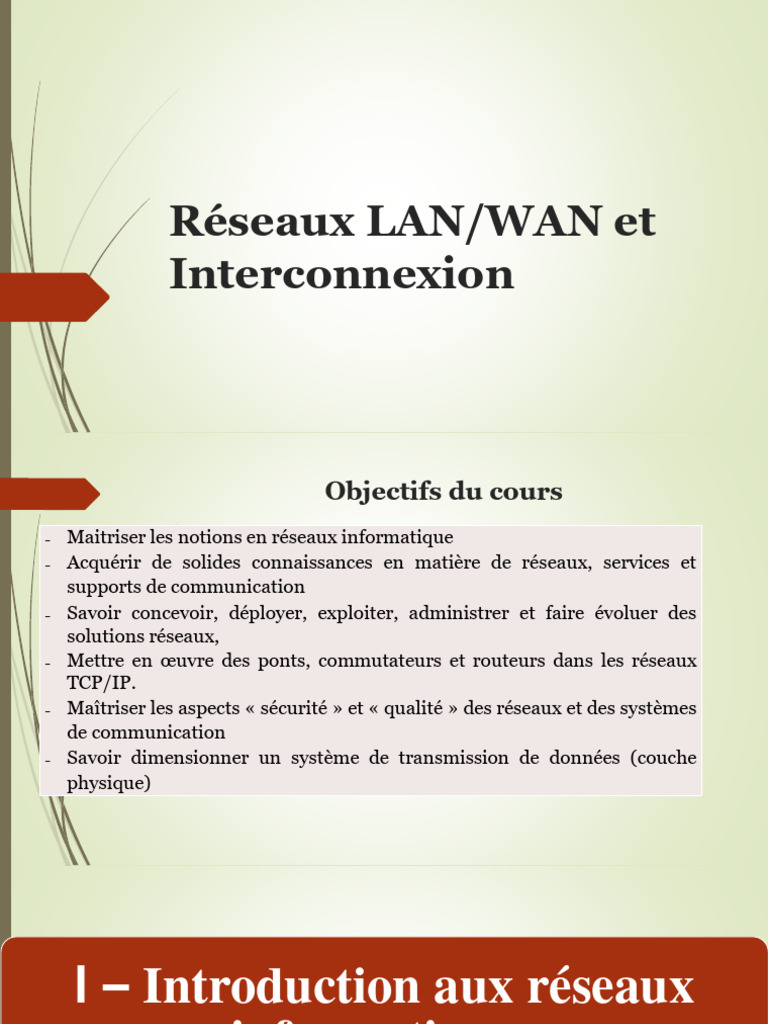

Réseaux LAN/WAN et

Interconnexion
 Objectifs du cours
 Maitriser les notions en réseaux informatique
 Acquérir de solides connaissances en matière de réseaux, services et
supports de communication
 Savoir concevoir, déployer, exploiter, administrer et faire évoluer des
solutions réseaux,
 Mettre en œuvre des ponts, commutateurs et routeurs dans les réseaux
TCP/IP.
 Maîtriser les aspects « sécurité » et « qualité » des réseaux et des systèmes
de communication
 Savoir dimensionner un système de transmission de données (couche
physique)
I – Introduction aux réseaux
informatiques
 Objectifs du chapitre

- Comprendre ce qu’est un réseau

- Apprendre pourquoi les réseaux sont importants
- Connaître les différents types de réseaux (LAN, WAN, etc.)
- Comprendre comment les données sont transmises sur un réseau
- Se familiariser avec les termes et concepts clés en matière de réseau
- Avoir une vue d’ensemble des protocoles du modèle TCP/IP et OSI
 Qu’est-ce qu’un réseau informatique ?

Un réseau informatique est un ensemble d'équipements (ordinateurs,

imprimantes, smartphones, etc.) reliés entre eux par des moyens de
communication (câbles, ondes radio, satellites, etc.) afin de partager des
informations ou des ressources.

Les réseaux informatiques sont omniprésents dans notre vie quotidienne. Que ce
soit pour envoyer un e-mail, consulter un site web, regarder une vidéo en
streaming, jouer en ligne ou télécharger un fichier, nous utilisons tous des
réseaux informatiques sans même nous en rendre compte.
 Objectifs d’un réseau informatique

• Partage de ressources : Les réseaux permettent aux

utilisateurs de partager des ressources telles que des
imprimantes, des applications logicielles et des fichiers de
données. Cela permet d’économiser du temps et des coûts en
évitant la duplication des ressources.

• Communication : Les réseaux facilitent la communication

entre les utilisateurs, qu’ils soient dans le même bâtiment ou à
l’autre bout du monde. Les utilisateurs peuvent envoyer des e-
mails, participer à des conférences vidéo et collaborer sur des
documents en temps réel.
 Objectifs d’un réseau informatique

• Accès à distance : Les réseaux permettent aux utilisateurs

d’accéder à distance à des systèmes et des services. Par exemple,
un employé peut se connecter au réseau de son entreprise
depuis son domicile ou un autre site distant.

• Redondance et fiabilité : Dans un réseau bien conçu, si un

dispositif tombe en panne, le trafic peut être redirigé via
d’autres dispositifs pour éviter une interruption du service.

• Centralisation de la gestion : Les réseaux permettent une

gestion centralisée des utilisateurs, des applications et des
dispositifs, ce qui facilite l’administration du système.
 Pourquoi avons-nous besoin d’un réseau ?

• Communication : Les réseaux facilitent la communication entre les

utilisateurs, permettant l’échange d’informations rapidement et
efficacement.

• Partage de ressources : Les réseaux permettent aux utilisateurs de

partager des ressources, ce qui peut réduire les coûts et améliorer
l’efficacité.

• Stockage de données : Les réseaux permettent le stockage centralisé

des données, ce qui facilite la sauvegarde et la récupération des
données.
• Collaboration : Les réseaux facilitent la collaboration entre les
utilisateurs, permettant le travail d’équipe et la coopération.
 Types de réseaux

Dans le domaine des réseaux informatiques, il existe diverses

méthodes de classification. Chaque méthode repose sur un critère
spécifique. Bien que les réseaux câblés et sans fil soient
couramment utilisés, trois critères principaux sont généralement
utilisés pour catégoriser un réseau : sa portée géographique ou la
taille, son application ou son usage et sa topologie. Ces critères
permettent une compréhension approfondie de la nature et du
fonctionnement d’un réseau donné.
 Types de réseaux : selon la taille

WAN : Wide Area Network

Les réseaux étendus appelés WAN
(Wide Area Network) sont destinés,
comme le nom l'indique, à transporter
des données numériques sur des
distances à l'échelle d'un pays, d'un
continent. Ce sont, par exemple, les
réseaux des fournisseurs d'accès
internet (Orange, MTN...), de grandes
sociétés...
Le réseau WAN est soit terrestre en
utilisant des infrastructures au niveau
du sol, soit par liaison satellite.
MAN : Metropolitan Area Network
Les MAN (réseaux métropolitains)
interconnectent plusieurs réseaux
locaux LAN géographiquement proches
(au maximum quelques dizaines de
kilomètres) à des débits importants.
Ainsi, un MAN permet à deux nœuds
distants de communiquer comme si ils
faisaient partie d'un même réseau local.
Ces réseaux MAN peuvent être publics
ou privés.
Un MAN est formé de commutateurs ou
de routeurs interconnectés par des liens
hauts débits (en général en fibre
optique).
LAN : Local Area Network
Les réseaux locaux, appelés LAN (Local
Area Network) sont constitués des
moyens de communication internes à un
établissement, une entreprise. C'est un
système de communication de données
limité à une zone géographique
restreinte et utilisant des débits de
l'ordre de quelques Mbits/s jusqu'au
Gigabits/s.
Le réseau n'emploie pas les circuits des
opérateurs publics, mais peut contenir
des passerelles ou des ponts vers
d'autres réseaux comme Internet par
exemple.
On distingue deux catégories de réseaux
LAN :

• Réseaux LAN poste à poste ou égal

à égal (peer to peer)
Chaque poste ou station fait office de
client et de serveur. Les données ne sont
pas centralisées.
L'avantage majeur d'une telle installation
est son faible coût en matériel (postes de
travail, cartes réseau, switch, câbles).
En revanche, si le réseau commence à
comporter plusieurs machines (>10
postes) il devient impossible à gérer.
Réseaux LAN avec serveur dédié
(client/serveur)
Il ressemble un peu au réseau poste à
poste mais cette fois-ci, on y rajoute un
poste plus puissant, dédié à des tâches
bien précises : le serveur.
L'avantage de ce type de réseau est la
facilité de gestion d'un nombre important
de postes.
Nous avons également:

• PAN (Personal Area Network) : Un PAN est un réseau de

dispositifs connectés autour d’un individu. Il peut être câblé,
comme avec l’USB ou le FireWire, ou sans fil, comme avec le
Bluetooth.
• GAN(Global Area Network) : Un GAN est un réseau qui
couvre une zone géographique illimitée. Il est essentiellement
une version plus grande d’un WAN et est utilisé pour connecter
des réseaux plus petits entre eux.

• Campus Area Network (CAN) : Un CAN est un réseau qui

couvre une zone géographique spécifique, comme un campus
universitaire ou une entreprise
 Types de réseaux : selon l’usage

• SAN (Storage Area Network) ou réseau de stockage est un réseau

dédié à la connexion de dispositifs de stockage, tels que des disques
durs ou des lecteurs optiques. Le but d'un réseau SAN est de fournir un
espace de stockage partagé, performant et sécurisé aux serveurs ou aux
applications qui en ont besoin. Un réseau SAN utilise généralement la
technologie Fibre Channel pour transmettre les données au niveau des
blocs.

• EPN (Enterprise Private Network) ou réseau privé d'entreprise est

un réseau qui relie les différents sites d'une même organisation, tels que
des bureaux, des usines ou des magasins.
Le but d'un réseau EPN est de faciliter la communication et la
collaboration entre les employés, les clients et les partenaires de
l'entreprise. Un réseau EPN utilise généralement des liaisons louées
ou des technologies sans l pour transmettre les données au niveau des
paquets

• VPN (Virtual Private Network) ou réseau privé virtuel est un

réseau qui établit une connexion sécurisée entre deux réseaux
distants, en utilisant un réseau public comme Internet. Le but d'un
réseau VPN est de permettre l'accès à distance aux ressources d'un
réseau privé, comme si l'utilisateur était physiquement présent sur
ce réseau. Un réseau VPN utilise généralement des protocoles de
chiffrement et d'authentification pour transmettre les données au
niveau des paquets
 Types de réseaux : selon la topologie

La topologie de réseau fait référence à l’architecture d’un réseau,

définissant les liaisons entre les équipements du réseau et une hiérarchie
éventuelle entre eux. Elle peut être physique, se référant aux liens et
connexions réels entre les composants, ou logique, se référant à la
connaissance conceptuelle de la façon dont le réseau est configuré et de
la façon dont les données y circulent.
Il existe plusieurs types de topologies de réseau :

• Topologie en étoile : Chaque dispositif du réseau est directement

relié à un point central par un câble. Ce nœud central régule la
transmission des données.
 Types de réseaux : selon la topologie

• Topologie maillée : Ce type de structure permet deux types de

transmission de données : la navigation et le débordement.

• Topologie en anneau : La disposition des nœuds en cercle. Les

données peuvent se déplacer dans un sens ou dans les deux sens sur le
réseau en anneau.

• Topologie en arbre : Le nœud central agit comme un type de tronc

pour le réseau, avec des nœuds se ramifiant vers l’extérieur dans un
modèle de groupe dissident.

• Topologie de bus : Ce mode de fonctionnement consiste à n’utiliser

qu’un seul support de transmission.
 Types de réseaux : selon la topologie

• Topologie hybride : C’est une combinaison de deux ou plus des

topologies mentionnées ci-dessus.
Chaque topologie a ses propres avantages et inconvénients, et le choix
dépend des besoins spécifiques du réseau.

Types de topologies
 Interconnexion des réseaux

L’interconnexion des réseaux est essentielle pour plusieurs raisons :

• Communication : L’interconnexion permet à plusieurs sous-réseaux

initialement isolés de dialoguer entre eux. Cela permet aux ordinateurs et
autres dispositifs d’un réseau de communiquer avec ceux d’un autre
réseau.
• Partage de ressources : Grâce à l’interconnexion, les ressources
(comme les fichiers, les imprimantes, etc.) peuvent être partagées entre
différents réseaux.
• Fiabilité : Si un réseau tombe en panne, l’interconnexion peut permettre
aux données de passer par un autre réseau pour atteindre leur destination.
• Performance : L’interconnexion peut aider à répartir le trafic sur
plusieurs réseaux, ce qui peut améliorer les performances en réduisant la
congestion.
 Niveaux d’interconnexion

En ce qui concerne les niveaux d’interconnexion, ils se réfèrent

généralement aux différentes couches du modèle OSI ou TCP/IP, qui
décrivent comment les données sont transmises d’un dispositif à un
autre sur un réseau. Chaque couche a une fonction spécifique dans le
processus de communication. Par exemple, la couche physique
concerne la transmission des données brutes sur le support de
transmission, tandis que la couche de transport est responsable de la
livraison fiable des messages entre les dispositifs.
 Les modèles réseaux OSI et TCP/IP

Les modèles OSI (Open System Interconnection) et TCP/IP (Transmission

Control Protocol/Internet Protocol) sont deux normes qui décrivent comment
les réseaux devraient fonctionner.
Modèle OSI : Il a été créé en 1977 pour éviter que chaque fournisseur de
solution IT (réseaux et systèmes) ne fournisse sa propre implémentation du
protocole lié à un service. Il est composé de sept couches, chacune ayant sa
propre fonction spécifique dans le processus de communication. Ce modèle est
plus un modèle conceptuel qu’une réalité technique.
Modèle TCP/IP : Il a été construit suite aux travaux du département de la
défense américaine (DoD) sur le réseau ARPANET, l’ancêtre d’internet, et sur
le mode de communication numérique via des datagrammes. Il est composé de
quatre couches et est plus ancien que le modèle OSI. Ce modèle est une
implémentation pratique et est plus utilisé dans la description du réseau.
 Le modèle OSI et ses 7 couches

Le modèle OSI (Open Systems Interconnection) est une norme de

communication, en réseau, de tous les systèmes informatiques. C’est
un modèle de communications entre ordinateurs proposé par l’ISO
(Organisation internationale de normalisation) qui décrit les
fonctionnalités nécessaires à la communication et l’organisation de ces
fonctions.

Le modèle OSI est un système d’architecture de serveur en couches

dans lequel chaque couche est définie en fonction d’une fonction
spécifique à remplir. Toutes ces sept couches travaillent en
collaboration pour transmettre les données d’une couche à l’autre.
 Le modèle OSI et ses 7 couches
Voici une description des sept couches du modèle OSI :
1. Couche physique : Cette couche est responsable de la transmission et de
la réception des données brutes non structurées sous forme de bits sur un
support physique. Elle définit les spécifications électriques, mécaniques,
procédurales et fonctionnelles pour l’activation, le maintien et la
désactivation des liaisons physiques entre les systèmes.

2. Couche de liaison de données : Elle fournit un moyen pour les données

d’être transférées d’un dispositif à un autre sur une connexion réseau. Cette
couche est également responsable de la détection des erreurs qui peuvent se
produire au niveau de la couche physique.

3. Couche réseau : Elle est responsable du routage des informations dans le

réseau et de la gestion du trafic. Elle définit comment les données sont
adressées et acheminées entre les dispositifs.
 Le modèle OSI et ses 7 couches

4. Couche transport : Elle assure que les messages sont livrés sans
erreur, dans l’ordre et sans pertes ou duplications. Elle soulage la
couche supérieure des préoccupations concernant le transfert efficace
des données.

5. Couche session : Elle établit, gère et termine les connexions entre

les applications locales et distantes. Elle fournit le contrôle de dialogue
et synchronise la communication entre les systèmes.

6. Couche de présentation : Elle s’occupe de la syntaxe et de la

sémantique des informations échangées entre deux systèmes. Elle
convertit les données d’une forme utilisable par une autre.
 Le modèle OSI et ses 7 couches

7. Couche d’application : C’est la couche OSI la plus proche de

l’utilisateur final, ce qui signifie que cette couche interagit directement avec
les logiciels d’application. Elle fournit des services réseau aux applications
logicielles.

Chaque couche du modèle OSI offre des services à la couche supérieure et

reçoit des services de la couche inférieure. Par exemple, la couche physique
offre des services à la couche de liaison de données, qui à son tour offre des
services à la couche réseau, et ainsi de suite.

Le modèle OSI est un outil précieux pour comprendre comment les réseaux
fonctionnent. Bien qu’il ne soit pas toujours strictement suivi dans le
développement des nouveaux protocoles et technologies réseau, il offre un
cadre utile pour comprendre les différentes tâches impliquées dans le
transfert des données sur un réseau.
Le modèle OSI et ses 7 couches
 Le modèle TCP/IP et ses 4 couches

Le modèle TCP/IP (Transmission Control Protocol/Internet Protocol) est un

ensemble de protocoles de communication qui permettent aux ordinateurs
de communiquer entre eux. Le modèle TCP/IP est divisé en quatre couches,
chacune ayant une fonction spécifique:
Couche d’application : Cette couche interagit avec un programme
d’application, qui constitue le niveau le plus élevé du modèle. La couche
application est la couche la plus proche de l’utilisateur final, ce qui signifie
qu’elle permet aux utilisateurs d’interagir avec d’autres applications
logicielles.
Couche de transport : Cette couche assure l’acheminement des données,
ainsi que les mécanismes permettant de connaître l’état de la transmission.
Le protocole TCP est un protocole orienté connexion qui offre de la fiabilité
et garantit que les données qui arrivent dans le désordre soient remises en
ordre.
 Le modèle TCP/IP et ses 4 couches

Couche Internet : Cette couche est chargée de fournir le paquet de

données (datagramme). Elle fait référence à des protocoles qui permettent
l’acheminement et la livraison des données de l’émetteur au récepteur à
travers le réseau.

Couche accès réseau : Cette couche regroupe les couches physique et de

liaison des données du modèle OSI. Cette couche définit comment envoyer
des paquets IP à travers le réseau (via des protocoles comme Ethernet ou
Wireless entre autres).
Le modèle TCP/IP et ses 4 couches
